Антенна из кабеля для цифрового ТВ

Самая простая антенна из кабеля для приёма цифрового ТВ, фото и подробное описание изготовления самоделки.

Чтобы принимать цифровые ТВ каналы, совсем не обязательно покупать дорогостоящую антенну, достаточно изготовить самодельную антенну из кабеля, и принимать каналы она будет не хуже покупных вариантов.

Для изготовления самодельной ТВ антенны понадобится минимум материалов.

Кусок коаксиального кабеля типа RG-6 наружным диаметром около 7 мм, понадобится 50 см.

Пара F — разъёмов RG-6 для коаксиального кабеля.

Телевизионный тройник под F разъём.

Коаксиальный (антенный) кабель типа РК 75-3 (любой удобный, не толстый, мягкий, с применением усилителя можно и 50-тиомный, а также ещё более тонкий).

Штекер для подключения кабеля к разъему телевизора.

Дальше показан процесс изготовления самоделки. Отрезаем от антенного кабеля, кусок длиной 500 мм.

На обоих концах кабеля аккуратно, не нарушая оплётки, срезаем наружную изоляцию, на расстоянии 10 — 15 мм от края. Оголённую оплётку завернуть на наружную часть кабеля. Отступив 1 — 2 мм от края завёрнутой оплётки аккуратно срезать изоляцию центральной жилы.

Затем, на одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем самым замкнув их между собой.

Накрутить на концы кабеля F-разъёмы RG-6.

Центральную жилу замыкаем с оплёткой только с одного конца, второй замыкать ненужно.

Затем, по середине кабеля, нужно разметить и срезать наружную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы!

Срез, заматываем изолентой.

Концы кабеля с F-разъёмами закручиваем на телевизионном тройнике.

Получается вот такое кольцо из кабеля.

Хочу уточнить, что не претендую на разработку чего то нового в этой антенне, лишь изменил компоновку на более удобную, с учётом современных комплектующих. Не могу понять как работает эта антенна, но поверьте, поэкспериментировав с ней в различных условиях приёма (ретрансляторы 15 км. и 100 км.), убедился, что при такой простой конструкции она обладает отличными характеристиками и работает (при небольшой длине кабеля снижения (3 — 4 метра) не хуже активной!

Рекомендуем ознакомиться с аналогичной конструкцией антенны с усилителем — самодельная ТВ антенна.

Видео, автора этой самоделки, где подробно показано как сделать антенну из кабеля для цифрового ТВ своими руками.

Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

Разъем для антенны

Телевизионную
технику подключают при помощи различных соединителей. Чтобы совместить аппараты
разного года выпуска и торговых марок употребляются коннекторы разнообразных
форм и цветовой гаммы.

Изделие, предназначенное для соединения кабеля с телевизионным оборудованием, называется разъем для антенны, и служит он для подключения антенны к телевизору.

Многие телевизионные и интернет провайдеры используют коаксиал в своих сетях, поэтому в соединении оборудования применяют разъемы для коаксиального кабеля. Он может передавать высокочастотные сигналы и применяется в различных областях систем связи.

Разъем для соединения коаксиального кабеля

Простейшая
электрическая схема нуждается в разнообразных коннекторах для коммутации. Для
телевизионной антенны также нужен соответствующий связующий элемент при
подключении.

Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.

Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.

Разъемы для
подключения аппаратуры

Разъемы для антенны установленые в телевизорах называются TV-гнездо. Чтобы начать трансляцию каналов, необходимо подключить штекер для телевизионного кабеля в гнездо.

Штекер, по сути, втулка из двух составляющих, так называемый переходник папа мама, которую присоединяют к кабелю.

Важно
обеспечить хороший контакт в точке соединения, тогда и изображение будет
качественным. Дело, казалось бы, не сложное, но, изображение и звук будут с
помехами, при неправильном выполнении, независимо от того, какой у вас
телевизор: последней модели или старого образца.

Какие лучше

Разъемы для коаксиального кабеля соединяются тремя способами:

• обжимным;
• накруткой;
• компрессионным.

Коннекторы
обжимного типа состоят из двух цилиндров. При установке, коаксиальный кабель
обжимается со всех сторон. В некачественных представителях данного вида
повреждается корпус, что влияет на характеристики соединений.

У накрутных
в составе корпус с внутренней резьбой и гайка. Их недостатки:

• хрупкость;
• оплетка скручивается при установке разъема на кабель.

Компрессионные
обладают наилучшими характеристиками, но и являются самыми дорогими.

Сейчас чаще
всего используют F-коннектор и подходит он как при цифровом телевизионном
сигнале, так и в случае со спутниковой антенной. Выпускается в четырех разных
диаметрах, поэтому стоит обратить на это внимание при покупке и последующей
установке.

Пайка

Раньше штекер нужно было припаивать. Сегодня же антенны к разъемам подсоединяются без пайки.

Под винт

Винтовое соединение на сегодняшний день тоже не популярно, как и пайка. Такой тип применялся десятилетие назад и присущ кабельному телевидению для тв штекера прошлого.

Принцип
действия при такой фиксации состоит в том, что контакт прикручивается к жиле
антенны винтом.

F-коннектор

При подключении телевизионной антенны сегодня пользуются F-коннектором. Его не сложно установить самостоятельно и не нужно специфических инструментов. Для производства используются такие материалы:

• цинк никелированный;
• латунь с напылением;
• медь.

В случае,
когда телевизор подвешивается вплотную к стене, используется угловой Г-образный
штекер.

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

F гнездо – TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV гнездо

Используется для подключения к розеткам SAT-TV, “петлевого” высокочастотного выхода аппаратуры.  Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV штекер угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок  DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – F гнездо бочка

Используется для сращивания телевизионного кабеля. Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

F гнездо – RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо – BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F штекер – F штекер
F штекер – TV гнездо
F штекер – TV штекер

Похожие статьи

Простейшая антенна для цифрового ТВ с возможностью более точной настройки.

Модернизация антенны для цифрового ТВ из телевизионного кабеля. Простейшая антенна для цифрового ТВ с возможностью более точной настройки. Делаем за 10 минут.

Прежде, чем начинать резать и зачищать провод, нужно определить правильную длину отрезков кабеля для составляющих нашей антенны. Для этого нужно узнать частоту вещания цифрового телевидения в вашем районе.

Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт карта.ртрс.рф https://www.dvbtmap.eu/ и найдите район вашего проживания. В левом меню включаем «Частотные зоны». Теперь на карте, помимо диапазонов частот, будут отображены мультиплексные пакеты и указаны количество входящих в них каналов. Например, для примера возьмем Омскую область — в I-мультиплекс (РТРС-1) входит 10 каналов (они вещаются на канале 40) и поймать его можно на частоте 626 МГц, во II-мультиплекс (РТРС-2) входит также 10 каналов и транслируются  они на канале 44 на частоте 658 МГц.

Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:

?=300/F, где F — частота передаваемого сигнала в МГц.

Находим среднюю частоту приема Fcp=(F1+F2):2= (626+658):2=642 МГц.

L=300:642=0,46м—длина отрезка кабеля для антенны.

При разделке конца кабеля лучше оставить запас 10см.

Отмеряем 46см и вырезаем изоляцию кабеля на ширину 1см.

Посередине кольца вырезаем изоляцию и экран на 2см.

Соединяем кабель в кольцо.

На длинную сторону кабеля устанавливаем антенный штекер для подключения к цифровой приставке или к телевизору (на моделях последних выпусков есть тюнер ЦТВ).

При настройке антенны изменением расстояния в нижней части можно добиться большей силы сигнала. У меня в одном случае сила сигнала с 70% поднялась до 93%. У меня эта антенна в комнате принимает оба мультиплекса (20 каналов) в хорошем качестве.

Подробнее в видео



Тонкая плоская антенна HD TV Fox Scout HDTV DTV Sky Link в стиле кабеля Skylink

Особенности:
Толщиной с лист бумаги дизайн, свет, как перышко, позволяет размещать его где угодно, матч вашего домашнего украшения, может быть легко позади рисунка, полке или телевидения
Быстро и легко настроить. Развернуть, подключите его к компьютеру и сканирование каналов
Вы можете поместить его на стене, столе или в окне (настоятельно рекомендуется) и это позволит вам наслаждаться просмотром кристально чистый цифровой & HD шоу с много возможностей.
Настройка направляющих:
Шаг 1:Подключите конец(f мужчины)прилагаемый коаксиального кабеля к муравей/в разъем на задней панели телевизора или DVB-Ttuner.
Шаг 2:В меню настройки телевизора установите режим тюнера «Антенна» или «Air».для получения более подробных инструкций пожалуйста, обратитесь к руководству ТВ.
Шаг 3:В меню настройки телевизора Установите телевизор «сканировать» для каналов.Это может иногда быть перечислены как auto программы, автоматическое сканирование, Поиск каналов или каналов сканирования.для получения подробных инструкций в руководстве ТВ.
Шаг 4:Если прием является спорадической, попробуйте перемещение antenua в другое место и повторного просмотра ТВ, пока не будет найдено оптимальное положение.
Шаг 5:исправить antenua оптимальные позиции, которую вы нашли.
Примечание:
Размещение антенны выше или близко к/в окне может привести к лучше прием.Вы должны повторить сканирование всякий раз, когда вы переместите антенну.
Если вы используете плоский HDTV, пожалуйста, пройти через ваш телевизор руководство чтобы убедиться, что ваш телевизор поставляется с встроенный тюнер freeview.
Убедитесь, что вы используете HD recerive;в противном случае могут быть подобраны не HD каналов. Пожалуйста, прочтите руководство приемника.
Вам нужно повторной ваши телевизорами freeview и цифровой ресивер время от времени, чтобы вы находитесь принимающих все доступные услуги. Перенастройка занимает всего несколько минут и может быть сделано с пульта дистанционного управления.
ТВ прием потенциала зависит от расстояния среди вашего дома, передавая башня и окружающие среды.
Пакет включен:
1 x внутренняя антенна цифрового ТВ
1 х универсальный соединитель
1 x Руководство

Тип товара: ТВ-антенны

из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.

1. Кабель зачищается с одной стороны и вставляется разъем.
2. Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
3. Лишняя часть кабеля откусывается.
4. В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.

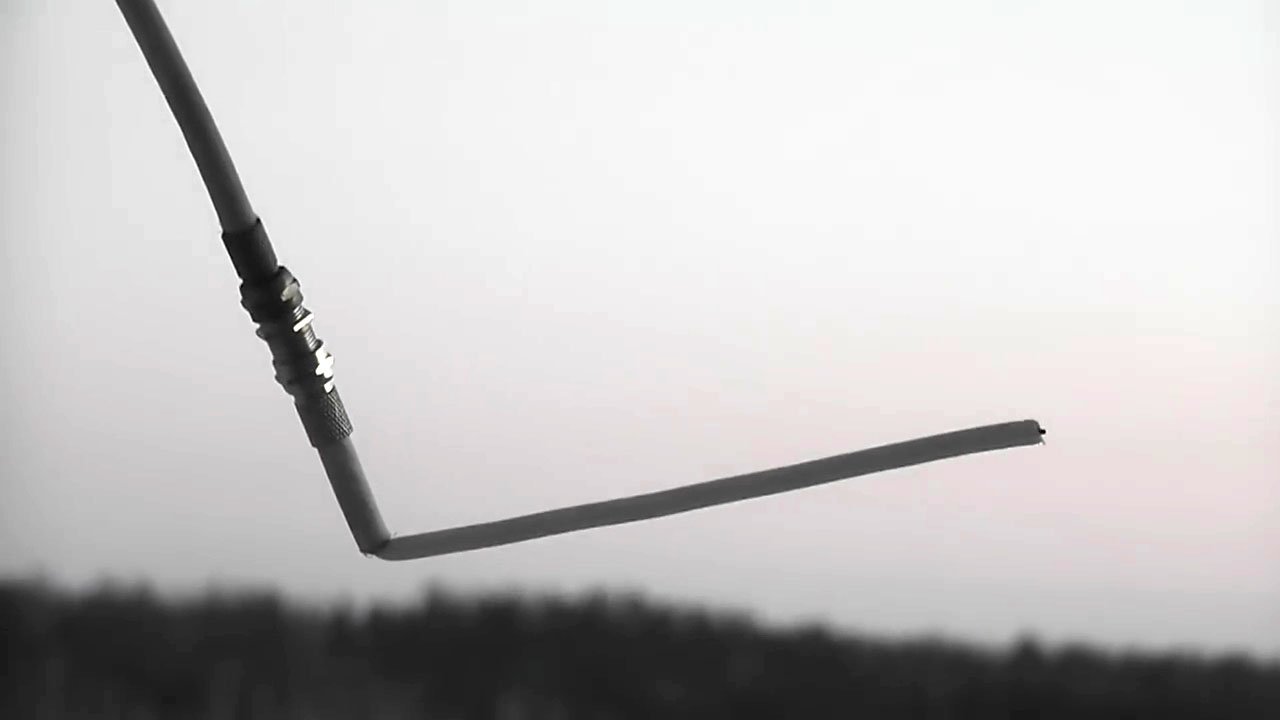

5. Очищенная часть загибается под углом в 90 градусов.

6. Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

• телевизионный кабель;
• коробочку;
• нож;
• рулетку;
• фольгу;
• клей;
• скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель, который будет подключаться к телевизору.

1. Конец кабеля примерно на 10 сантиметров очистить от изоляции. Для этого оплетку у основания нужно собрать и плотно закрутить, фольгу снять и оторвать.
2. Отступив от оплетки около 1 сантиметра, аккуратно снять внутреннюю изоляцию кабеля. Делать это лучше по кусочкам с помощью ножа. В итоге должно получиться примерно 10 сантиметров очищенного кабеля.
3. Снизу и сверху в углах коробки сделать дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
4. Кабель укладывается по внешнему кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
5. Очищенная жила должна быть расположена так, чтобы ее начало легло на соседние с ней два края восьмерки.
6. Кабель прикрепляется с помощью скотча.
7. Теперь между собой надо скрутить большой конец от главного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
8. Все закрепляется скотчем.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

• телевизионный кабель примерно в 3 метра длиной;
• вешалку;
• две жестяные банки, на которых обязательно следует сохранить кольца;
• паяльник;
• изоленту или скотч;
• два небольших самореза.

В первую очередь следует подготовить кабель, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Антенна для цифрового ТВ своими руками: 100 км

Если нужны чертеж и понятная пошаговая инструкция, как быстро сделать антенну для цифрового ТВ с радиусом приема 100 км своими руками, вы обратились по адресу. Создать такое устройство можно быстро и просто. Плюс, для этого не понадобится никаких особенных инструментов или специальной техники.

Инструкции: как самостоятельно собрать антенну

Далее будут представлены сразу несколько вариантов изготовления домашних антенн, эффективных в использовании.

Пример No1: антенна из банок от пива

Легкий вариант модифицированной и самостоятельно собранной телевизионной антенны – из банок. Для нее совершенно не требуется никаких особенных знаний или же математических расчетов. Устройство нельзя назвать очень мощным, но оно вполне способно уловить несколько каналов.

Понадобятся:

• небольшой брусок;
• кабель с разъемом;
• изолента;
• канцелярский или специальный строительный нож;
• наждачная бумага;
• пара пивных банок.

Приведенное руководство простое и подробное, разобраться в нем будет совсем несложно. Пошаговая инструкция такая:

1. Жестяным банкам из-под пива не нужна никакая особенная подготовка. Они используются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.
2. Язычки банок (которые используются для открывания) требуется зачистить наждачной бумагой.
3. Берется ТВ-кабель – его нужно подключить к пивным банкам. Для этого первым делом необходимо свободный конец (без разъема) освободить от изоляции. Разобрать оплетку и скрутить.
4. Конец оплетки вставить в язычок банки, несколько раз обернуть и закрепить. Расстояние между оголенным участком и местом крепления должно быть около сантиметра-полутора.
5. Аналогично необходимо закрепить и центральную жилу – вставить в язычок второй банки, обернуть и крепко закрепить.
6. Оба этих соединения требуется изолировать. Чтобы сделать это, изоленту нужно плотно намотать по всей длине оголенных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.
7. Для закрепления жестянок в необходимом положении применяется зачищенный деревянный брусок. Его длина должна быть больше, чем обе эти банки. Чтобы конструкция была наиболее прочной, закреплять банки изолентой необходимо с обоих краев. Всего выходит четыре крепления.

Готово! Осталось только подключить ее к телевизору и выполнить необходимые настройки.

Антенна комнатная, вариант довольно примитивен, потому надеяться на идеальную телевизионную картинку все же не стоит. Но такая простенькая конструкция поможет поймать до восьми каналов, которые будут показывать вполне хорошо.

Читайте также: Антенна для цифрового ТВ своими руками из кабеля

Пример No2: спиральная антенна

Такой вариант идеально подойдет для дачного домика. Как и в предыдущий раз, устройство собирается полностью из тех материалов, что найдутся в каждом гараже или кладовке:

• отрезок силового кабеля;
• антенный кабель;
• фанера, рейки;
• ненужная лопата для снега.

Из первого элемента будет сделана сама спираль, а из последнего выйдет прекрасный самодельный экран для отражения. Общая конструкция настолько проста, что с ее созданием может легко управиться даже только начинающий любитель. Пайка при монтировании не требуется. Для соединения понадобится либо винтовое крепление, либо простая скрутка.

Чтобы антенна заработала без сбоев, и вещание было непрерывным и качественным, требуется правильно рассчитать шаг. То есть, расстояние между витками спирали. Важно уточнить частоту передачи цифровой информации в мегагерцах в данной конкретной области. Затем перевести полученную частоту в метры.

Для выполнения дальнейших работ нужна именно снегоуборочная лопата, ведь ее металлическая часть изготовлена из нержавеющей стали. Если в доме нет ничего такого, можно задействовать просто небольшой стальной лист. Его форма не обязательно должна быть круглой – это может быть и прямоугольник, и квадрат.

Спираль будет сделана из обычного электрического провода. Понадобится не весь провод целиком, а только одна медная жила. Диапазон приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.

Пошаговая инструкция такая:

1. Создать основание для обмотки из фанеры и пары реек.
2. Если вместо лопаты взят стальной лист, его требуется выровнять и закрепить под прямым углом посредством винтового крепления.
3. Намотать кабель в соответствии с выполненными расчетами.
4. Подсоединить скруткой антенный кабель.

Чтобы протестировать готовое устройство, нужно установить его в верхней части дома, но обязательно под навесом.

Подобная вариация антенны для приема цифрового сигнала прекрасно показала себя на расстоянии около 90 километров от ближайшей вышки – несколько телевизионных каналов работали во вполне хорошем качестве.

Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования

Все размерности этой зигзагообразной конструкции не берутся из ниоткуда. Для того чтобы картинка на телевизоре не рябила, а звучание передач было четким и без лишнего шипения, необходимы расчеты и точная разметка. Изготовить ее можно из медной проволоки либо алюминиевого кабеля.

В качестве примера возьмем кабель. Такой вариант не только более надежный и экономный, но и простой, ведь алюминий не нужно паять, что уже существенно облегчает работу по собственноручной сборке устройства.

Для создания понадобятся:

• многожильный кабель из алюминия;
• телевизионный кабель;
• телевизионный штекер из пластика;
• заточенный нож;
• деревянная или металлическая линейка;
• водостойкий фломастер, желательно яркого цвета;
• кусачки;
• стяжки;
• изолирующая лента.

Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее создания почти наверняка найдутся дома. А те, что потребуется купить, стоят очень недорого. Изготовить биквадратную антенну из алюминиевой проволоки можно так:

1. Из многожильного алюминиевого кабеля необходимо достать один провод толщиной приблизительно до четырех миллиметров и длиной чуть больше метра – длину рекомендуется брать с запасом.
2. Посредством линейки и фломастера на алюминиевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинные расстояния станут сторонами для квадратов.
3. Ориентируясь на отметки, нужно согнуть все, чтобы вышли два ровных квадрата. А двухсантиметровые кончики также надо загнуть, чтобы их можно было объединить между собой и затем использовать для подключения.
4. Посредством антенного кабеля потребуется соединить будущее устройство с приемником. Длина отрезка полностью зависима от расстояния между ТВ и лоджией либо окном.
5. Один конец ТВ-кабеля нужно аккуратно разделать и после укрепить на алюминиевых квадратах. На первом – оплетку, на втором – центральную жилу.
6. Штекер для телевизора легко найти в хозяйственном магазине, среди радио- либо электродеталей. Вариант из пластика самый бюджетный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Чтобы сделать это, требуется разобрать корпус, вставить токопроводящую жилку и затем собрать корпус снова.

Для лучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе или в форточку. Чтобы повысить качество, биквадратную антенну желательно оборудовать специальной решеткой или особым экраном. Но если сигнал и без того четкий, тогда этого делать не понадобится.

Если телевизионная вышка расположена совсем неподалеку, биквадрат рекомендовано закрепить на длинном шесте и направить в сторону вышки.

Наглядная инструкция представлена в видео.

Читайте также: Антенна Харченко для цифрового ТВ своими руками

Как правильно поместить антенну

Устройство необходимо, прежде всего, направить в сторону вышки. Правильное направление несложно установить «методом тыка», вращая устройство и отслеживая качество сигнала.

Идеально – поместить антенну за пределами дома, ведь стены довольно сильно заглушают сигнальные частоты.

Усилитель сигнала

Нередко случается, что насколько бы качественно ни удалось собрать антенну собственными руками, так или иначе, все равно не удается получить качественный сигнал. Это значит, что без усилителя обойтись нельзя.

Сделать его просто – нужно обмотать магнит телевизионным проводом, и сделать это рекомендуется рядом с телевизором либо самодельным устройством.

Выводы

Благодаря пошаговой инструкции и представленным чертежам, как быстро сделать телевизионную антенну для цифрового ТВ своими руками, чтобы ловила в радиусе 100 км, можно не только сэкономить. Это еще один повод потренироваться в инженерном деле, без всякого риска сломать дорогие детали.

Лучшая ТВ антенна на 2021 год

Достаточно ли вы стары, чтобы помнить времена, когда еще не было потокового видео, спутникового и даже кабельного телевидения? Это были годы антенн, когда «кроличьи уши» торчали из задней части громоздких телевизоров, а антенны Yagi усеяли крыши по всему пригороду.Если вам надоела высокая стоимость ТВ по подписке — независимо от того, получаете ли вы его через службу потокового вещания, со спутниковой антенны или по коаксиальному кабелю — вы можете быть удивлены, узнав, что те старые времена Бесплатное эфирное телевидение никогда не уходило.

Да, вы можете бесплатно смотреть некоторые из лучших телешоу, специальных программ и спортивных событий: все, что вам нужно, — это антенна и приличный сигнал. Еще лучшие новости: современные антенны гораздо менее привередливы, и большинство из них даже может передавать каналы HD. (Посетите наш Streaming TV Insider, чтобы получить еще больше полезных советов.)

Оставайтесь с нами

Подпишитесь на новостную рассылку CNET TV, Streaming and Audio, чтобы получать самые лучшие репортажи о домашних развлечениях.

В этой статье мы будем обсуждать беспроводные или OTA-антенны. Этот тип антенны отлично подходит для событий, которые вы хотите смотреть в прямом эфире, таких как спорт или вечерние новости. В зависимости от того, где вы живете, и ваших возможностей приема сигнала, вы можете смотреть что угодно на NBC, Fox, ABC, CBS, PBS и некоторых других каналах, таких как MyNetworkTV и The CW.В то время как установленная на крыше телевизионная антенна или наружная телевизионная антенна подойдут для этого, ваш телевизор уже имеет встроенный тюнер, а добавление внутренней антенны может стоить меньше 20 долларов при доставке.

Сара Тью / CNET

Обратной стороной является то, что в некоторых местах телевизионный сигнал некоторых каналов неравномерный или отсутствует из-за вашей близости или отсутствия таковой к вышке вещания или препятствий, которые прерывают сигнал.В отличие от службы потоковой передачи в прямом эфире, OTA TV ограничивается одним телевизором, и сигнал от телевизионной антенны OTA не будет работать на телефонах или других устройствах. Если, конечно, вы не поднимете его на ступеньку выше с OTA DVR.

Сейчас играет:
Смотри:

Как отрезать шнур за 10 долларов: установка комнатной антенны

2:03

Мы протестировали семь различных комнатных антенн по цене от 10 до 90 долларов (все намного меньше, чем у самого простого кабельного телевидения).Лучшие телевизионные антенны могли принимать больше каналов, чем другие, и передавать более сильные и четкие телевизионные сигналы даже на «проблемных» каналах. Мы тестировали в двух разных местах: городском Манхэттене и пригороде Нью-Джерси. Мы будем обновлять эту информацию при рассмотрении новых продуктов. Вот семь телевизионных антенн, на которые мы первоначально смотрели:

• Channel Master Flatenna 35 (10 долларов США плюс 7,50 долларов США за доставку)
• Ультратонкая домашняя ТВ-антенна AmazonBasics (20 долларов США)
• Модернизированная домашняя ТВ-антенна 1byOne с цифровым усилением (27 долларов США)
• Антенны Direct ClearStream Eclipse (40 долларов США)
• Mohu ReLeaf (30 долларов США, снято с производства)
• Channel Master Smartenna Plus (49 долларов США, снято с производства)
• U Должна быть усилена антенна цифрового телевидения высокой четкости (29 долларов США)

Лучшие телевизионные антенны мы проверено

Сара Тью / CNET

• Съемный коаксиальный кабель? Да
• Количество каналов: 50 на Манхэттене, 61 в Нью-Джерси
• Количество просматриваемых каналов: 9 из 13 проверенных, в обоих местоположениях

Flatenna 35 была модернизирована съемной антенной со времени нашего первоначального теста два года назад .Похоже, что качество сигнала также улучшилось — теперь это лучшая из наших семи моделей по включению каналов, превзойдя нашу предыдущую рекомендацию, Antennas Direct ClearStream Eclipse.

И да, лучшая телевизионная антенна стоит всего 10 долларов (плюс 7,50 долларов за доставку) с веб-сайта Channel Master. (Он называется Flatenna 35 или Duo в зависимости от того, где вы его покупаете.) Лучший прием и низкая цена? У нас есть победитель.

Прочтите наш обзор Channel Master Flatenna 35.

Сара Тью / CNET

• Съемный коаксиальный кабель? Да
• Количество каналов: 39 на Манхэттене, 65 в Нью-Джерси
• Количество просматриваемых каналов: 9 из 13 проверенных, оба местоположения

Возможно, вы пробовали Flatenna с посредственными результатами и хотите дать ее еще один выстрел.Антенны Direct Eclipse за 80 долларов выиграли наше первоначальное сравнение и на этот раз снова показали себя очень хорошо.

Антенна ClearStream, имеющая форму анкера и многонаправленную двустороннюю компактную конструкцию, безусловно, уникальна. Он поставляется с липкими язычками, чтобы прикрепить его к окну, что очень удобно. А если вам нужно больше мощности сигнала, есть также антенный усилитель за 20 долларов.

Хотя Eclipse все еще доступен, имейте в виду, что сейчас существует обновленная модель Eclipse 2, хотя мы еще не тестировали ее.

Прочтите наш обзор Antennas Direct ClearStream Eclipse.

Другие топовые ТВ антенны

Сара Тью / CNET

• Съемный коаксиальный кабель? №
• Количество каналов: 34 в Манхэттене, 49 в Нью-Джерси
• Количество просматриваемых каналов: 6 из 13 проверенных, оба местоположения

1byOne — одна из двух антенн в этом списке с несъемным коаксиальным кабелем, и длиной всего 10 футов, в некоторых комнатах он может не работать.Черный пластик кажется немного дешевым по сравнению с другими, хотя модель антенны HD поставляется с усилителем усиления. С точки зрения качества сигнала, эта внутренняя антенна HDTV была единственной телевизионной антенной, которая принимала CBS с телебашни в нашем районе Манхэттена (подробности см. Ниже).

Текущая цена дешевле, чем другие, но в нашей книге Channel Master стоит еще доллар или два.

Читать далее.

Сара Тью / CNET

• Съемный коаксиальный кабель? Да
• Количество каналов: 41 в Манхэттене, 64 в Нью-Джерси
• Количество просматриваемых каналов: 8 из 13 проверенных, оба местоположения

AmazonBasics за 20 долларов шла плечом к плечу с Channel Master Flatenna.Он имеет очень похожий дизайн, а также включает в себя съемный коаксиальный кабель. Только более высокая цена не позволяет ему превзойти Флатенну. Но, может быть, вы хотите что-нибудь в белом цвете.

Сара Тью / CNET

• Отсоединяемый кабель? №
• Количество каналов: 28 в Манхэттене, 62 в Нью-Джерси
• Количество доступных для просмотра каналов: 6 или 7 с усилителем, из 13 проверенных, оба местоположения

Усиленная антенна U Must Have поставляется с липкой подушечкой на спине и относительно длинный, хотя и несъемный, на высоте 18 футов.Входящий в комплект усилитель придает антенне некоторую гибкость, и в целом продукт кажется более прочным, чем 1byOne, хотя они работали аналогично. Обратите внимание, что этой модели постоянно нет в наличии, и в настоящее время она указана как произведенная Synology (это не так).

Сравнение лучших антенн

Как мы тестировали телевизионные антенны

Как и в случае с недвижимостью, качество работы телевизионной антенны зависит от местоположения, местоположения и местоположения.

Мы протестировали антенны в двух основных местах: в центре Манхэттена, всего в полумиле от антенн вещания на Эмпайр-стейт-билдинг, хотя и закрытом другими зданиями, и в пригороде Нью-Джерси, в 9 милях от ближайших вещательных вышек . В зависимости от вашего местоположения вы можете принимать радиопередачи с нескольких антенн. Холмы или большие здания на пути будут влиять на частотный диапазон и прием.

Мы расположили каждую антенну в одном месте и подключили ее к Channel Master DVR Plus, который дает данные об уровне сигнала, а также общее количество каналов.Мы использовали два разных показателя, чтобы определить, какая телевизионная антенна работает лучше всего. Первый — это грубая мера количества каналов, которые он мог обнаружить, а второй — количество заранее определенных «проблемных каналов». Для этого мы сверились со списком каналов, взятых с различных форумов для обеих областей тестирования, и измерили, насколько хорошо антенны работают на каждом канале.

В нашем списке «проблемных» каналов на Манхэттене были WABC 7.1 (ABC), WNET 13.1 (PBS), WPIX 11.1 (CW — только Манхэттен) и WNJB 58.1 (только PBS — NJ). Кроме того, мы добавили популярные каналы CBS 2.1, WNBC 4 (NBC) и WNYW 5 (Fox).

Хотя результаты будут различаться в зависимости от того, где вы живете и как далеко вы находитесь от телебашен, мы обнаружили, что наиболее эффективные модели принимали больше самых популярных каналов, а также местные каналы и дополнительные радиопередачи и испаноязычные станции. .

Большинство телевизионных антенн имеют одинаковую прямоугольную конструкцию, но есть одно важное соображение: кабель.Был ли у антенны длинный высокопроизводительный коаксиальный кабель или, что еще лучше, съемный? Вы будете прикреплять один из них к своему окну, которое может быть далеко от телевизора, так что чем дольше, тем лучше.

Стоит отметить, что некоторые из этих антенн — 1byOne и Channel Master Smartenna Plus — включают усилители с усилением. В то время как 1byOne будет работать и без подключенного усилителя, Channel Master — нет. Однако, исходя из нашего опыта в ряде мест, усилители предлагают совершенно непредсказуемые преимущества.Если вы не можете получить ТВ-прием с помощью комнатной антенны, усилитель усиления может вам не помочь, а в других случаях он может ухудшить качество приема из-за перегрузки каналов, которые уже имеют сильный сигнал.

Некоторые антенны в нашем списке включают активный усилитель, но используйте их с умом, так как они могут ухудшить сильный сигнал.

Сара Тью / CNET

Установка внутренней антенны

В отличие от того, когда мы рассматривали комнатные антенны в 2016 году, большинство современных антенн имеют клей для прикрепления к стене или окну.Если по какой-то причине у них нет этой возможности, вы можете вместо этого попробовать упаковочную ленту или замазку для плакатов.

При его установке обязательно нужно будет поэкспериментировать с размещением. Стена может быть лучше окна, в зависимости от ориентации вашего жилого помещения. Кроме того, по возможности держите антенну подальше от магнитных металлов, таких как защитные планки и т.п., поскольку они могут повлиять на мощность вашего сигнала.

Если вы покупаете модель с коротким невыпадающим проводом, например, 1byOne, имейте в виду, что вам может потребоваться купить удлинительный кабель «папа-папа» и другой коаксиальный кабель, чтобы он мог подключиться к вашему оборудованию.

Наконец, если вы живете в зоне плохого покрытия, со слабым сигналом, комнатная антенна может не подойти вам . Мы пробовали использовать антенны в одном месте в долине Гудзона, и ни одна из них вообще не работала, даже усиливающая сигнал Smartenna. Вот почему лучше сначала проверить воду с помощью дешевой антенны, вместо того, чтобы тратить сотню долларов на то, что может не работать в вашем регионе из-за отсутствия радиовещательной вышки.

Дополнительные рекомендации по резакам для шнура

Получите бесплатное ТВ | Антенна TV

Чтобы получить бесплатное эфирное телевидение, выполните три простых шага ниже.

Шаг 1. Используйте цифровой тюнер.
В вашем телевизоре уже есть цифровой тюнер, если он был произведен:

• После июля 2005 г. и размер экрана 36 дюймов или больше
• После марта 2006 г. и размер экрана 25 дюймов или больше
• После марта 2007 г.

Если ваш телевизор не соответствует этим критериям, вам понадобится один из следующих:

• Блок цифрового преобразователя
• Видеомагнитофон с цифровым тюнером
• DVD-рекордер с цифровым тюнером
• Видеорегистратор с цифровым тюнером

Шаг 2. Подключите внутреннюю или внешнюю антенну к телевизору или цифровому тюнеру.(Для получения дополнительной информации о том, какой тип антенны вам может понадобиться, перейдите на сайт antennaweb.org)
Коаксиальный кабель можно подключить непосредственно к входному разъему вашего телевизора, если он имеет встроенный цифровой тюнер.

Следуйте этим инструкциям, чтобы подключить антенну к блоку цифрового преобразователя или видеомагнитофону, DVD-рекордеру или DVR с цифровым тюнером:

• Подключите коаксиальный кабель антенны к разъему «Antenna In» на задней панели цифрового тюнера.
• Используйте второй коаксиальный кабель для подключения выхода «Out to TV» цифрового тюнера к «Antenna In» на задней панели телевизора.
• Установите телевизор на канал 3 или 4, как указано на задней панели устройства цифровой настройки.

Шаг 3: Поиск каналов.
Все цифровые преобразователи и цифровые телевизоры различаются процедурами сканирования. Следующее является общим руководством, но шаги или терминология могут отличаться для вашего устройства:

• • Нажмите кнопку «Меню» на преобразователе, пульте дистанционного управления преобразователем, телевизоре или пульте дистанционного управления телевизором.
  • Перейдите в «Настройка» или «Настройки».
  • Перейдите в «Установка», «Система» или «Каналы».
  • Перейдите в «Сканирование каналов», «Программирование каналов», «Автосканирование», «Автопрограммирование» или «Автонастройка».
  • Нажмите «Выбрать», или «Ввод», или «ОК», чтобы начать сканирование.
  • Когда устройство сообщает, что сканирование завершено, примите найденные каналы и закройте меню.
  • Некоторым устройствам может потребоваться время от времени повторное сканирование, когда они теряют широковещательный сигнал

Полезные ссылки:

FCC: Установка блока цифрового преобразователя

FCC: Установка блока цифрового преобразователя с видеомагнитофоном

Chicago Tribune Статья: «Простая антенна может помочь избавиться от дорогостоящего кабельного телевидения»

eHow: «Каковы причины плохих сигналов цифрового телевидения?»

Веб-сайты для определения приема по вашему адресу:
FCC: https: // www.fcc.gov/media/engineering/dtvmaps
TV Fool: http://www.tvfool.com/
Antenna Web: http://antennaweb.org/Address

4 Что нужно знать перед покупкой антенны цифрового телевидения

Хотите смотреть телевизор бесплатно? Вы можете смотреть местные каналы без ежемесячной платы, купив антенну для цифрового телевидения.

Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли покупать антенну для цифрового телевидения?

Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе.Они особенно хороши, если вы хотите (или уже сделали) отрезать шнур. Эти прямые эфирные каналы могут включать ABC, CBS, FOX, NBC, филиалы PBS и независимые станции.

Эксперт по деньгам и футбольный фанат Кларк Ховард любит свою цифровую антенну за четкое изображение, которое он получает от нее на своем телевизоре. Посмотрите видео выше, чтобы получить еще больше информации от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

Когда вы решите, что вам нужна антенна для цифрового телевидения, вам нужно будет выяснить, какая антенна вам нужна.Есть три основных типа антенн:

Внутренняя ТВ-антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но она подойдет не всем. Этот тип обычно лучше всего подходит для городских районов, где близко расположены вещательные вышки.

Если вы хотите улучшить сигнал одиночной антенны цифрового телевидения, переместите ее ближе к окну или выше на стене.

У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней части телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Телевизионная антенна на чердаке

Антенна на чердаке — это более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на установленной металлической опоре.

Процесс установки будет включать подключение антенны к проводке домашнего мультимедиа, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут препятствовать четкому захвату каналов антенной. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут отрицательно повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих вдали от радиовещательных вышек. Как правило, наружная антенна дает домам в сельской местности лучшее изображение и наибольшее количество каналов.

Наружные антенны установить сложнее всего, так как вам придется забраться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае антенн на чердаке, следуйте инструкциям и примите надлежащие меры предосторожности при установке наружной антенны.

3. Какая телевизионная антенна мне лучше всего подходит?

Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb. Здесь вы можете ввести свой адрес и / или почтовый индекс и просмотреть рекомендации по использованию антенн от участвующих поставщиков Consumer Technology Association (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для своего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться устаревшей, но сигналы, принимаемые антенной, сильно различаются в зависимости от местоположения. Ваши соседи, возможно, уже прошли путь проб и ошибок, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Сколько стоит антенна, зависит от типа антенны, которая нужна вам для приема нужных каналов.

Обычно одна телевизионная антенна стоит от 10 до 40 долларов, а антенны на чердаке и вне помещения — от 60 до 150 долларов.

При поиске на AntennaWeb вы можете найти надежных розничных продавцов, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может существенно повлиять на ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование антенны цифрового телевидения может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Больше историй на Clark.com, которые могут вам понравиться:

Winegard Elite 7550 Обзор наружной HDTV-антенны: первоклассная антенна даже в городах

Лучшая на сегодняшний день наружная телевизионная антенна Winegard Elite 7550 предлагает

Городская среда предлагает множество преимуществ: музыка, культура, бесчисленные кафе и десятки бесплатных эфирных телетрансляций.Проблема заключается в том, что они втягивают их в чистоту, когда приходится бороться с множеством других помех — еще одна отличительная черта большинства городов. Winegard Elite 7550 отлично справляется с этой задачей, собирая множество станций, чисто и четко. Это одна из лучших телевизионных антенн, которые мы рассмотрели.

Winegard Elite имеет прейскурантную цену 160 долларов, что намного дороже, чем распространение 10-долларовых моделей для дома. Но если вы испытываете трудности с подключением к местным станциям, которые вам нужны — или вы просто хотите лучшего и более стабильного приема, — цена, которая составляет менее месяца подписки для многих операторов кабельного телевидения, стоит каждого пенни.

Дизайн: готов к работе на крыше

Winegard рекламирует уникальный дизайн Elite 7550 как более привлекательный, чем типичные наружные антенны. Однако красота в глазах смотрящего. С его многочисленными выступами в виде металлических стержней и пластиковым фасадом в форме песочных часов, Elite вряд ли заслужит похвалы за свой внешний вид.

К счастью, важны его особенности. Антенна включает в себя фильтр LTE, который, по словам компании, специально разработан для борьбы с помехами от вышек сотовой связи.Он также имеет малошумящий предусилитель, встроенный в антенну, и линейный усилитель с кабелем питания USB длиной 3 фута и адаптером. Все это предназначено для очистки того, что может быть не идеальным входящим сигналом HDTV.

Некоторые резаки для шнура могут найти процесс установки немного пугающим, но по большей части он довольно прост. Одна основная двухчастная антенная планка должна быть привинчена к основному шасси, а остальные плоские планки скользят и защелкиваются на задней стороне антенны.Также в комплект входит монтажный столб и кронштейн для ног для крепления к крыше или другой внешней конструкции.

Если вам не удается достать нужные местные станции, Winegard Elite 7550 стоит каждого пенни.

К сожалению, у нас было несколько опасений по поводу конструкции Elite. Плоские металлические компоненты не так надежны, как хотелось бы, и они могут дребезжать на ветру или в шторм (что отвлечет вас, только если оно расположено рядом с окном).Что еще более важно, кронштейн, который крепится к столбу, а затем к крыше, сделан из пластика, а не из металла. У нас не было большой уверенности, что такая конструкция выдержит суровые северо-восточные зимы.

БОЛЬШЕ: Лучшие домашние антенны HDTV для резаков для шнура

Разводной ключ и пара отверток — все, что вам нужно, чтобы собрать все вместе. Чтобы установить его на крышу или внешнюю конструкцию, вам также понадобятся дрель и поддерживающие винты. Кстати, Winegard не включает в себя необходимый коаксиальный кабель (с водонепроницаемым разъемом), который вам понадобится для подключения его к телевизору.Бухта кабеля длиной 50 футов стоит менее 15 долларов.

Технические характеристики

Полученные каналы: 73
Диапазон: 70 миль
Прием 1080p: Да
Длина кабеля: Не включен
Размер: 30 x 17,5 x 5 дюймов

Характеристики : Stellar Reception

Для тестирования Winegard Elite 7550 мы использовали тот же 4K-телевизор Samsung KS9000 и место в Нью-Йорке, которое мы используем для тестирования всех антенн HDTV.Единственная разница заключалась в том, что мы установили его снаружи, хотя он по-прежнему сталкивался с проблемой более высоких многоэтажных зданий, окружающих наше местоположение.

Первоначальное сканирование выявило 73 канала, что намного больше, чем у любой комнатной антенны, которую мы когда-либо тестировали. Обычно первоначальное сканирование включает станции, которые после нескольких часов просмотра оказываются изобилующими артефактами изображения и, таким образом, считаются недоступными для просмотра. Не так с Winegard Elite.

БОЛЬШЕ: Лучшие сервисы потокового видео для резаков для шнура

Ему удалось настроиться на каждую станцию, зарегистрированную при первоначальном сканировании.От доктора Фила из местного филиала CBS до мыльных опер на местном канале ABC — изображение всегда было четким и неизменно чистым.

Первоначальное сканирование выявило 73 канала, что намного больше, чем у любой комнатной антенны, которую мы когда-либо тестировали.

Даже субканалы, транслирующие программы стандартной четкости 480p, выглядели лучше, чем то, что мы обычно видим при просмотре ретро-шоу, таких как «Я мечтаю о Джинни» и «Блюз Хилл-стрит». Торговые каналы и более удаленные станции на корейском и китайском языках также вошли чисто.

Bottom Line

Превосходная антенна, Winegard Elite 7550 отлично справляется со своей задачей: принимает как можно больше местных телевизионных трансляций. Мы просто хотим, чтобы некоторые компоненты антенны были более прочными и чтобы компания добавила катушку коаксиального кабеля, по крайней мере, для начала.

Кредит: Winegard

Лучшая на сегодняшний день наружная антенна HDTV Winegard Elite 7550 предлагает

Обзор антенны

Mohu Leaf Supreme Pro HDTV

Лучшая на сегодняшний день антенна Mohu Leaf Supreme Pro HDTV предлагает

Mohu Leaf Supreme Pro: характеристики

Диапазон: 65 миль
Полученные каналы: 42
Усиленные: Да
Прием 1080p: Да
: 16 футов
Размер: 12 x 21.5 дюймов

Показывая качество приема выше среднего, Mohu Leaf Supreme Pro представляет собой прочную домашнюю телевизионную антенну, которая подходит для большинства городских и пригородных ситуаций. Несмотря на то, что она имеет более высокую цену по сравнению с некоторыми другими плоскими антеннами, эта модель с усилителем работает лучше, чем некоторые из лучших телевизионных антенн при захвате станций.

Есть много меньших плоских моделей, таких как та, что мы видели в нашем обзоре RCA ANT3ME , но они, как правило, используют меньшее количество радиостанций.Загвоздка в том, что Mohu Leaf Supreme почти в два раза шире типичных плоских комнатных антенн, таких как модель RCA, и использует этот более широкий размах крыльев, чтобы задействовать больше каналов. Многие покупатели могут обнаружить, что решение здесь основано не только на производительности, но и на дизайне.

Mohu Leaf Supreme Pro обзор: Дизайн

Черный с одной стороны и белый с другой, Mohu Leaf Supreme Pro — самая большая модель для дома, которую компания продает в настоящее время.

(Изображение предоставлено Mohu)

• Антенна Mohu Leaf Supreme Pro HDTV по лучшей цене за 89 долларов.99

Как упоминалось ранее, размеры 12 x 21,5 дюйма примерно вдвое больше, чем у других плоских пластиковых моделей. Компания предлагает застежки-липучки и штифты для оконного или настенного монтажа.

(Изображение предоставлено Mohu)

Его нельзя поместить в настольную подставку, но его коаксиальный кабель можно отсоединить, если вам нужно разместить его дальше от телевизора, чем позволяет прилагаемый 16-футовый кабель. Усилитель, встроенный в основание приставки, показывает уровень сигнала с помощью 4 светодиодов.

Mohu Leaf Supreme Pro обзор: установка

Антенна поставляется с коаксиальным кабелем для подключения к телевизору и кабелем питания USB для встроенного усилителя, но без вилки питания переменного тока. Таким образом, вы можете подключить его к USB-порту с питанием на телевизоре или к собственному USB-адаптеру питания, чтобы усилить сигнал. Шнур питания USB имеет длину всего около 3 футов, что может означать, что вам понадобится удлинитель для доступа к порту с питанием на большом телевизоре или блоке питания, подключенном к розетке.(Чтобы достичь нашей стандартной тестовой позиции, нам потребовалось использовать удлинительный кабель USB.)

(Изображение предоставлено Mohu)

Одна неприятность в настройке: Mohu Leaf Supreme Pro должен быть частично свернут, чтобы поместиться в его розничную коробку. . Следовательно, чтобы развернуть его должным образом, нам пришлось выровнять его с помощью грузов в течение 24 часов, прежде чем мы смогли его протестировать.

Прежде чем вы остановитесь на постоянном месте для Mohu Supreme или примете решение о том, какой тип антенны вам может понадобиться, мы рекомендуем проверить, какие местные радиостанции доступны в вашем районе, посетив такой сайт, как Antennaweb .org . Выполнив поиск по вашему почтовому индексу, вы можете получить список и карту расположения местных радиовещательных вышек.

Обзор Mohu Leaf Supreme Pro: Производительность

По словам Моху, усиление первого каскада Leaf Supreme Pro предназначено для уменьшения пикселизации и искажения изображения, которые часто делают недоступными для просмотра некоторые крайние станции. Мы обнаружили, что в целом это так, очищая некоторые непокорные каналы и делая настройку на станции значительно менее утомительной.

(Изображение предоставлено Mohu)

Используя усилитель, Mohu Leaf Supreme Pro зарегистрировал 42 канала при начальном сканировании.Это результат лучше среднего — например, усиленный RCA ANT3ME задействовал 33 смотрибельные станции, — но более впечатляющим было то, что все эти станции были четко представлены. Обычно при просмотре всех каналов выявляются некоторые из них, которые фактически не просматриваются из-за прерывания изображения или звука. Тем не менее, Leaf Supreme Pro не смог захватить сложный филиал CBS в нижней части шкалы или местный филиал Fox.

Усилитель вроде тоже помог. Учтите, что без подключенного усилителя в наших тестах было найдено всего 36 каналов.Большинство из того, что было упущено, были популярными испаноязычными станциями в верхней части шкалы в Нью-Йорке.

По сравнению с другими плоскими антеннами, Mohu Leaf Supreme Pro показал хорошие результаты. Умная антенна Antop HD Smart Antenna SBS-301 за 89 долларов США долларов США — это плоская антенна с усилителем меньшего размера, но, например, она принимает только 33 канала, и эта большая модель работает лучше, чем собственная менее дорогая антенна Mohu Leaf 50 за 65 долларов США , который в наших тестах задействовал только 27 станций.

Есть исполнители лучше? Скорее всего, но эти антенны, как правило, представляют собой внутренние / наружные модели, которые стоят дороже, например, наружная HDTV-антенна Winegard Elite 7550 за 100 долларов , которая получила 73 станции в наших тестах, и 120538 долларов США Antop AT-800SBS HD Smart Panel Antenna , который захватил 68 каналов.

Mohu Leaf Supreme Pro: Verdict

Если у вас есть пространство на стене или вы можете спрятать его за книжным шкафом или телевизором, Mohu Leaf Supreme Pro — очень хороший выбор для записи телетрансляций, особенно в пригороде.Его легко настроить, и он всего на 20–30 долларов больше, чем многие сопоставимые внутренние антенны.

Превосходный прием означает, что это шаг вперед по сравнению с другими усиленными антеннами, включая избранных из нашего списка лучших телевизионных антенн , таких как Mohu Arc Pro и Antop HD Smart Antenna SBS-301 . Итог: рассмотрите возможность обновления до Mohu Leaf Supreme Pro, особенно если меньшая модель не сработала.

Лучшие ТВ антенны для ножниц 2021: Обзоры и советы по покупке

Подписка на кабельное и спутниковое телевидение становится все дороже, поэтому все больше и больше домов отказываются от платного телевидения в пользу бесплатного эфирного вещания.Цифровое телевидение обычно предоставляет от 20 до 60 каналов в зависимости от того, где вы живете, и может сэкономить вам не менее 1000 долларов в год, исходя из типичной подписки на платное телевидение.

Люди, которые это делают, часто удивляются более высокому качеству изображения, которое они получают от телевещания. Это связано с тем, что кабельные и спутниковые службы сжимают видеосигнал, чтобы уменьшить полосу пропускания, необходимую для потоковой передачи его в ваш дом, и все это для того, чтобы они могли втиснуть больше каналов, которые вы, вероятно, никогда не будете смотреть.

Шпаргалка по ТВ антенне

Наши быстрые рекомендации:

Итак, перережьте этот кабель, откажитесь от этой тарелки и присоединитесь к растущему числу американских семей, которые свободны от ежемесячных счетов за телевизионные услуги.

Обновлено 13 апреля 2021 г. , чтобы добавить наш обзор GE Enlighten HD Antenna with Bias LED Lighting. Сочетание смещенного освещения с внутренней телевизионной антенной — это на первый взгляд умная идея, но смещенный свет на этом продукте недостаточно яркий, чтобы произвести желаемый эффект на больших телевизорах, и необходимость установки антенны поверх телевизора мешает его способность принимать телевизионные сигналы, потому что это единственное место, где вы можете установить его.

Установить антенну несложно, но прежде чем покупать ее, вам нужно выяснить, какие каналы доступны в вашем регионе, насколько сильными могут быть сигналы и с какого направления они исходят.См. Руководство TechHive по выбору антенны, чтобы разобраться во всем этом.

Как показывает практика, внутренние антенны подходят для областей с сильным или очень сильным сигналом, чердачные / наружные антенны работают в областях со средней мощностью сигнала, а большие наружные антенны — в областях со слабым сигналом.

После того, как вы определились со своими потребностями, эта статья поможет вам с покупкой антенны. Но прежде чем мы перейдем к нашим результатам, посмотрите это видео, в котором объясняется, как определить, какие бесплатные эфирные телеканалы вы можете принимать там, где вы живете.

Лучшая комнатная ТВ антенна

Мастер канала Flatenna 35 (модель № CM-4001HDBW)

Мастер канала Flatenna работает хорошо и имеет непревзойденную цену. Он поддерживает все основные местные каналы с неизменным качеством и является хорошим выбором, если вам необходима комнатная антенна.

Если вы живете достаточно близко к вышкам радиовещания станций, которые хотите смотреть, менее дорогая антенна без усилителя, такая как Channel Master Flatenna, может быть всем, что вам нужно, чтобы отрезать шнур.Во время этого обзора мы обнаружили, что сам Channel Master предлагает лучшую цену на эту антенну: всего 19 долларов на Amazon.

Лучшая домашняя ТВ антенна с усилителем

Winegard FlatWave Amped (модель FL-5500A)

FlatWave Amped от Winegard обеспечивает отличные характеристики для внутренней антенны. Он небольшой, легкий и должен хорошо работать в местах с сильным местным телевидением.

Эта антенна впечатлила нас своей способностью привлекать больше каналов вещания, чем конкуренты.Кроме того, те, которые он получил, были немного сильнее, чем те, что были у нашего занявшего второе место, что должно сделать просмотр телевизора более счастливым. (Прочтите наш полный обзор.)

Второе место

Channel Master Smartenna +

Channel Master Smartenna + — это самая высокотехнологичная из рассмотренных нами антенн со встроенным тюнером, который настраивается на максимальное количество каналов.

Слово «умный» в наши дни используется довольно часто, но это больше, чем просто гипербола в случае телевизионной антенны Smartenna + от Channel Master.Эта усиленная антенна имеет на борту крошечный тюнер, который может виртуально изменять схему приема, чтобы задействовать как можно больше станций. Нам это очень нравится.

Лучшая потолочная ТВ-антенна

Antennas Direct DB8e

Antennas Direct DB8e — большая наружная антенна для приема средних и очень слабых телевизионных сигналов. В наших тестах он показал очень хорошие результаты на удаленных станциях с минимальными помехами.

Антенны Direct DB8e впечатляют не только своим внешним видом, но и своим приемом.Это большая и тяжелая антенна, продуманная для приема слабых сигналов с помощью двух антенных решеток или в областях с лучшим приемом, чтобы указывать на вышки в разных направлениях. (См. Наш полный обзор.)

Второе место

Антенны Direct 91XG

Антенны Direct 91XG, устанавливаемые на крышу, отлично справляются с приемом слабых телевизионных сигналов.

Антенны Direct 91XG — это антенна классической конструкции, которая хорошо зарекомендовала себя в течение многих лет. Эта антенна довольно направлена ​​и хорошо подавляет боковые помехи, выделяя слабые сигналы из шума.Он едва не занял первое место и также будет отличным выбором для людей, имеющих дело с дальним приемом. (См. Наш полный обзор.)

Лучшая антенная / внешняя ТВ антенна

Winegard Elite 7550

Winegard Elite 7550 — чувствительная телевизионная антенна, подходящая для зон с сильным и средним уровнем сигнала.

Winegard Elite 7550 сразу же впечатлил своей способностью улавливать больше каналов вещания, чем у конкурентов, при более высоких уровнях сигнала.Он имеет встроенный усилитель и хорошо работает как в диапазонах VHF-High, так и в диапазонах UHF. Из-за своего размера вам понадобится этот на чердаке или за пределами вашего дома. (См. Наш полный обзор.)

Второе место

Антенны Direct Clearstream 4 Max

Clearstream 4 Max — отличный выбор для областей с сильным и средним уровнем сигналов и с несколькими телевизионными передатчиками в разных местах. Он хорошо сделан, прост в сборке и поставляется со всем необходимым монтажным оборудованием.

Clearstream 4 Max немного больше, чем наш лучший выбор, и не так хорошо справлялся со станциями, но все же это надежная антенна. Его уникальный дизайн в виде двойной восьмерки обязательно будет отличаться от других, и он может принимать сигналы с разных направлений, что полезно, если вы живете в районе со станциями в нескольких местах. (См. Наш полный обзор.)

Как мы тестировали

TechHive тестирует телевизионные антенны в районе метро Вашингтона, округ Колумбия. (До 2020 года мы тестировали в районе залива Сан-Франциско, поэтому вы можете увидеть ссылки на это место в старых обзорах).Местоположение округа Колумбия принимает сильные сигналы от местных телевизионных станций, но создает несколько проблем: большое количество деревьев вокруг влияет на прием; некоторые независимые телеканалы округа Колумбия слабы и их трудно принимать; а с хорошей антенной возможен удаленный прием станций рынка Балтимора.

Внутренние антенны испытываются внутри помещений, а наружные антенны — на открытом воздухе. Каждый раз, когда мы тестируем новую антенну, мы повторно тестируем наш текущий лучший выбор, чтобы обеспечить справедливый тест.

Мы используем телеприставку для поиска каналов и записи количества радиочастотных каналов, принимаемых каждой антенной, и их мощности.Каждый радиочастотный канал содержит несколько цифровых станций, но их количество для каждого канала разное и может меняться, поэтому принимаемые цифровые станции не так полезны для измерения. Сканируем несколько раз и корректируем направление антенны на некоторых повторных сканированиях.

Мы выбрали антенны, которые принимают наибольшее количество станций с наивысшим уровнем сигнала в диапазонах УВЧ (каналы с 14 по 51) и VHF-High (каналы с 7 по 13), которые являются основными диапазонами телевещания.

Наши последние обзоры телевизионных антенн

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

карт и станций, которые нужно знать

Направляющая для обрезки шнура

11 декабря 2019

Новости: антенны с заячьими ушками, которые устанавливались на телевизоре в гостиной вашей бабушки, ушли в прошлое. Но это не значит, что антенны вышли из моды; Фактически, FCC и индустрия сделали высококачественное видео даже проще, чем это было во времена бабушки! Если вы отрезаете кабель, простая установка цифровой антенны поможет вам получить доступ к местным каналам без ежемесячного счета.

Прежде чем мы перейдем к тому, как будет выглядеть жизнь после того, как вы перережете шнур, важно понять, как работают антенны HDTV, какой тип сигнала вы можете ожидать и какой тип антенны вам понадобится для приема.

Как работают OTA-антенны?

Чтобы упростить его, телевизионная антенна представляет собой набор специально расположенных проводов или металлических элементов, предназначенных для приема сигналов вещания из телевизионных сетей. Антенны HDTV принимают телевизионные передачи с помощью электромагнитных сигналов и преобразуют их в видео и аудио для отображения любых программ, которые вы хотите смотреть.

Поскольку спектр цифрового вещания по-прежнему принадлежит населению и регулируется FCC, вы можете получить доступ ко всему этому без ежемесячной платы. Возможно, вам придется заплатить за устройства, но это означает, что все, что вам нужно, это HDTV и антенна HD, чтобы смотреть некоторые из ваших любимых каналов в четком и четком формате высокой четкости.

Еще лучше: в то время как некоторые кабельные сети для эффективности сжимают свои сигналы, местные радиовещательные передачи передают несжатые сигналы, поэтому вы получаете аудио и видео высочайшего качества.Около 90% всех домохозяйств могут свободно принимать как минимум 5 местных станций, используя антенну HDTV.

Некоторые антенны можно подключать напрямую к телевизору; Если в вашем телевизоре есть встроенный тюнер, все в порядке. Другим понадобится тюнер, подключенный между антенной и вашим устройством. Не волнуйтесь, если у вас несколько телевизоров, вам не нужно покупать несколько антенн, поскольку при необходимости соединения можно разделить или усилить.

Какой тип антенны мне нужен?

Хотя мы не можем контролировать, где вы живете (это касается вас, ребята), мы можем предложить несколько советов о том, как добиться наилучшего приема независимо от вашего местоположения.

Если у вас хороший прием в вашем районе, и ваш телевизор удобно разместить возле окна, комнатная антенна, вероятно, все, что вам нужно, чтобы поймать хороший сигнал. Недавнее исследование, проведенное Consumer Reports, показало, что четкость и производительность самых продаваемых домашних телевизионных антенн зависят не только от местоположения. Для некоторых моделей было важно, чтобы они были направленными, что означало, что они должны были быть направлены на башни вещания, чтобы работать хорошо. Другие, хотя и были дорогими, не обеспечивали производительности.В целом, размещение антенны как можно выше физически и рядом с окном для предотвращения помех обеспечит наилучший сигнал.

Если в вашем доме уровень сигнала слабее, вам следует рассмотреть возможность установки наружной антенны, которую вы можете разместить на крыше или сбоку от дома.

Что я могу смотреть с помощью антенны?

То, что вы сможете смотреть конкретно, и его качество в некоторой степени зависит от того, где вы живете. Если вы живете на крупном телевизионном рынке (например, в Нью-Йорке), у вас будет доступ ко многим местным станциям, таким как ABC, CBS, Fox и NBC.Такие сайты, как AntennaWeb.org и TV Fool, а также страница FCC DTV Reception Maps, дадут вам лучшее представление о том, какие станции могут принимать в вашем районе. Обязательно изучите различные антенные телеканалы по почтовому индексу, чтобы точно знать, что вы сможете смотреть.

Вы можете поэкспериментировать с различными вариантами размещения антенны, используя только коаксиальный кабель дополнительной длины. И вы также можете использовать усилитель для усиления сигнала и подключения более удаленных станций. Усилители особенно полезны, если вы планируете разделить сигнал от одной антенны для подачи на несколько телевизоров.

Общий совет для получения максимально бесплатного ТВ с цифровой антенной — это регулярно выполнять повторное сканирование каналов. Тот факт, что некоторые станции недоступны при первой настройке антенны, не означает, что их не будет через несколько месяцев. Многие станции постоянно находятся в процессе перехода на новые частоты, поэтому при повторном сканировании один раз в месяц вы, скорее всего, получите новые станции, которые в противном случае не смогли бы уловить.

Если вы используете антенну в дополнение к потоковым сервисам, ознакомьтесь с другими нашими публикациями о смарт-телевизорах, потоковых джойстиках и потоковых приставках.
