Самодельная тв антенна фото и описание конструкции





Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.


Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.



Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.


Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

>

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.


Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже.
Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

>

>

Сдесь уже подсоеденен антенный кабель

>

>

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.


Самодельные телевизионные антенны. DjVu и текст

      Полный текст книги



      Предисловие

      Несмотря на значительный прогресс в развитии телевизионного вещания, проблема индивидуального приема телевизионных передач остается актуальной. В первую очередь она интересует сельских жителей и людей, проживающих в небольших районных центрах. Но в последние годы, в связи с появлением многочисленных коммерческих студий, интерес к самостоятельному изготовлению антенн’Про-яВляют И жители больших городов. Особенно интересует данная Тема жителей пограничных районов, желающих принимать передачи из соседних стран: Беларуси, России, Польши, Венгрии, Чехии, Румынии, Молдовы. Во многих районах это возможно при условии правильного построения антенной системы.

      Автором обобщен опыт собственных многочисленных экспериментальных исследований. Изложение максимально упрощено. Теоретические сведения сокращены до минимума и изложены в самой доступной форме, без сложных формул и графиков. Основное внимание уделено практическому конструированию антенн.

      Многим людям, в том числе и не знакомым с радиотехникой, эти советы помогут самостоятельно добиться устойчивого приема отдаленного телецентра или улучшить качество уже принимаемых программ.

      Хотелось бы предостеречь от попыток реализации проектов лже-антенн, слухи о которых никак не утихают. Список обещаний, щедро раздаваемых» изобретателями», весьма обширный: гигантский коэффициент усиления при миниатюрных размерах, прием на комнатную антенну с расстояния в сотни километров, постоянный просмотр передач из Западной Европы, Дальнего Востока,Южной Африки и т. д. Естественно, желающих осуществить подобные «проекты» хоть отбавляй.

      И хорошо еще, если вы возьметесь за сооружение конструкции невероятной формы или антенны, набитой стальными опилками. В этом случае вы всего лишь зря потеряете время.,

      Хуже будет, если вы соблазнитесь вздорными баснями о волшебных свойствах ртутных антенн. Эта затея может привести к тяжелейшему отравлению ядовитыми парами ртути, а вот чудес, смею вас заверить, так и не произойдет.

      Вообще, очень трудно объяснить происхождение мифа о ртутных антеннах. Электрические показатели ртути весьма скромные: ее электропроводимость почти в 6 раз хуже, чем у алюминия. Если к тому же вспомнить, что переменный ток высокой частоты проходит по поверхности металла, то заполнение трубок ртутью вообще теряет всякий смысл. Ток проходит по очень тонкому слою, находящемуся на поверхности трубки, а ртуть просто присутствует, не цринимая участия ни в каких процессах. ;

      Конечно, если изложенное выше не есть, по вашему мнению, достаточным аргументом, можете проверить вымыслы шарлатанов на практике. О неизбежном отрицательном результате и возможных Трагических последствиях вы предупреждены.

      Надеюсь, автор изложил все необходимые для успешной работы сведения и ему остается только пожелать вам успеха.



      Основы телевизионного приема

      Антенные системы

      Телевизионное вещание на территории стран бывшего СССР и их ближайших соседей ведется на метровых и дециметровых волнах.

      В диапазоне метровых волн (MB) для передачи телевизионных сигналов выделены 12 каналов (1 — 12), в диапазоне дециметровых волн (ДМВ) — 40 каналов (21 — 60). В дециметровом диапазоне вещание в основном ведется на каналах 21 — 41. Передатчиков, работающих на каналах 42 — 60, очень мало.

      На MB передачи обычно ведутся с горизонтальной поляризацией. Значительно реже применяется вертикальная поляризация. В диапазоне ДМВ используется только горизонтальная поляризация.

      Основные технические данные телевизионных каналов приведены в табл. 1. (…)

      Расстояние между точками подключения активного вибратора некритично и составляет 2 — 5 см на MB и 1,5 — 2,5 см на ДМВ.

      Материалы. Элементы антенны изготовляются из сплошного или трубчатого металлического материала. Трубчатые проводники по своим электрическим характеристикам абсолютно аналогичны сплошным.

      Наиболее распространенные материалы, из которых конструируют антенны, — медь и алюминий.

      Главное достоинство меди — ее электрическая проводимость. Она лучше, чему любого другого металла, за исключением серебра. Но медь — очень тяжелый материал. Масса антенны, изготовленной из меди, может оказаться недопустимо большой, особенно если прием ведется на первом или втором метровом канале.

      Поэтому предпочтительнее алюминий. Он более доступный, легче обрабатывается, почти не поддается коррозии, имеет значительно меньшую плотность. Лишь по электрической проводимости алюминий незначительно уступает меди.

      Неплохим материалом можно считать латунь. Лучшие сорта латуни имеют электрическую проводимость примерно такую же, как у алюминия.

      Сталь т-г неудовлетворительный материал. Сильная коррозия, низкая электрическая проводимость (в 22 раза хуже, чем у алюминия), большая масса делают невозможным ее применение.

      Мало пригоден для антенностроения и свинец. Хотя он лучше защищен от коррозии и имеет неплохую электрическую проводимость (всего в 3 раза меньше, чем у алюминия), значительная масса исключает его применение из соображений элементарной техники без-опасности. От применения алюминиевого сплава АМГ-Н также следует отказаться: он очень сильно подвержен коррозии, причем в отличие от стали, у которой окисляется тонкий поверхностный слой, АМГ-Н буквально прогнивает насквозь.

      Несущая траверса может быть изготовлена из металла или из дерева. Предпочтительнее применение дерева, особенно при работе приемника в дециметровом диапазоне.

      Распорка должна быть изготовлена из прочного негнущегося материала и может быть как металлической, так и деревянной.

      Следует остановиться на применении дерева в качестве несущих траверс и распорок. Широко распространено заблуждение о том, что дерево — надежный материал. Это не соответствует действительности. Несущие траверсы и распорки, изготовленные из деревянных брусков, не разрушаются десятки лет при условии применения хоро-

      ших сортов дерева и достаточной толщины брусков, особенно если дерево пропитано смолой или техническим маслом. s

      В качестве стойки следует применять стальную трубу диаметром не менее дюйма (25 мм).

      Сборка. Единственно надежным соединением является соединение с помощью болтов и гаек. Сварка, пайка, применение заклепок,

      Все элементы антенны следует крепить к несущей траверсе таким образом,

      чтобы они располагались под ней, т. е. чтобы несущая траверса не проходила внутри активного

      вибратора. Выполнение этого правила особенно важно при работе в диапазоне ДМВ. Следует максимально стремиться к тому, чтобы все элементы лежали в одной плоскости.

      Если прием ведется на 1 — 5 каналах, длина элементов будет очень большой, в связи с чем возникает опасность прогиба под влиянием собственной массы. Чтобы избежать этого, необходимо к несущей траверсе прикрепить перпендикулярно расположенный деревянный брусок, а к бруску — элемент (рис. 4). Длина бруска в зависимости от конкретной ситуации выбирается в пределах 0,25 — 0,5 длины эле-мента на каналах 3 — 5 и 0,5 — 0,75 длины элемента на каналах 1 — 2. Она определяется в основном пластичностью и массой материала, из которого изготовлен элемент.

      В том случае, когда элемент изготовлен из прочного негнущегося материала, опасность прогиба отсутствует и потребность в описанной операции отпадает. Элемент прикрепляется обычным способом без всяких предохранительных приспособлений.

      Несущую траверсу к стойке следует крепить только с помощью предохранительной распорки, а еще лучше — двух распорок. Место соединения стойки с несущей траверсой следует выбирать в промежутке между рефлектором и активным вибратором (рис. 5, а). Если позволяет; длина несущей траверсы, место соединения может быть выбрано за рефлектором (рис. 5, б). Такой вариант наилучший. В крайнем Олучае точка крепления несущей траверсы к стойке может быть выбрана посредине несущей траверсы подальше от промежутка Между активным вибратором и первым директором (рис. 5, е).

      Установка. В качестве стойки, как уже указывалось выше, следует использовать стальную трубу диаметром не менее дюйма. В зависимости от длины трубы и типа дома, она может быть установлена на земле, на чердаке или на крыше.

      Антенну следует расположить так, чтобы несущая траверса была направлена на передающий телецентр, причем директоры должны находиться между телецентром и активным вибратором.

      При приеме сигналов с горизонтальной поляризацией активный вибратор и прочие элементы антенны располагаются параллельно земной поверхности (рис. 6, а). Есди передача ведется с вертикальной поляризацией, то активный вибратор и все остальные элементы располагаются перпендикулярно земной поверхности (рис. б, б).

      Ориентировку антенны следует проводить в два этапа: сначала предварительную — пй компасам карте, затем окончательную — по наилуч шему качеству изображения и звука. Если телецентр расположен недалеко и его видно, ориентировка значительно упрощается. Следует просто повернуть антенну на телецентр, визуально определив направление.

      Необходимо отметить ряд важных факторов.

      1. В условиях большого города из-за многократных отражений сигнала от высотных зданий структура электромагнитного поля непредсказуемо искажается, что может привести к явлению, когда наилучшее качество приема будет достигнуто при положении антенны, не совпадающем с направлением на телецентр. Отклонение может быть очень значительным.

      2. Иногда неблагоприятный рельеф местности приводит к тому, что отраженный сигнал оказывается в. десятки и сотни раз сильнее, чем прямой. В этом случае антенну следует ориентировать на прием отраженного сигнала.

      3. При наличии источника помех антенну иногда приходится ориентировать на минимум помех, а не на максимум сигнала. Ослабленный, но качественный сигнал предпочтительнее сильного сигнала, испорченного помехами.

      4. Важное значение имеет правильный выбор места установки антенны, особенно если прием ведется в дециметровом диапазоне. Иногда достаточно переместить стойку на 1 — 2 м, чтобы уровень принимаемого сигнала изменился в 1,5 — 2 раза. На метровых волнах этот эффект выражен значительно слабее.

      5. Общеизвестно, что чем выше установлена антенна, тем лучше. Однако не стоит забывать о разумных пределах. Чрезмерная высота подъема антенны влечет за собой удлинение фидера и, как следствие, неоправданный рост величины потерь в кабеле снижения. Кроме того, иногда появляются помехи от удаленных передатчиков, работающих на том же канале, хотя при нормальной высоте подъема они не заметны.

      По окончании ориентировки стойку обязательно необходимо зафиксировать тремя растяжками, натянутыми под равными углами друг к другу (рис. 7, а). Растяжки должны прикрепляться к стойке как можно выше.

      Если применяется очень длинная стойка, следует зафиксировать ее двумя наборами растяжек (рис. 7, б).

      KOHEЦ ФPAГMEHTA КНИГИ



усилитель сигнала телевизионной антенны в квартире

усилитель сигнала телевизионной антенны в квартире

Поисковые запросы:
лучшие комнатные антенны для dvb t2 телевизора, купить усилитель сигнала телевизионной антенны в квартире, антенна спутниковая сколько телевизоров.

как сделать мощную антенну для телевизора, где купить антенну для телевизора, телевизионная антенна bbk da32 купить в ситилинк, хорошая аналоговая тв антенна, как устроена телевизионная антенна

хорошая аналоговая тв антенна Усилитель ТВ сигнала РЭМО УСШ 1А indoor. [широкополосный, внутри помещения, выходов 1, 40862 МГц, мин. 18 дБ, макс. Усилитель телевизионного сигнала, есть ли необходимость в его применении. Телевизионные усилители сигнала. Проверить, поможет ли антенный усилитель выжать из антенны более мощный сигнал можно довольно простым способом. Можно подключить любой телевизор максимально близко к антенне. Устройство и принцип работы усилителя сигнала телевизионной антенны. Усилители ТВсигнала для дачи или квартиры имеют достаточно простое устройство. Это две платы, которые соединены друг с другом посредством специальной схемы, применяемой для снижения количества шума. А также научитесь делать усилитель для антенны своими руками и подключать его к телевизору. Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной картинки. Помимо этого подобные усилители. Усилитель ТВ сигнала для квартиры, как и любое другое подобное устройство, имеет. Запрещается подключать усилитель сигнала к антеннам, расположенным. Усилитель телевизионного сигнала — это полезное и недорогое устройство. С его помощью можно устранить различные помехи и значительно. Как усилить сигнал антенны телевизора в домашних условиях. Бывают неприятные ситуации, когда телетрансляцию портит плохой сигнал, идущий от оборудования. В таком случае необходимо купить качественный усилитель телевизионного сигнала. Как усилить сигнал. Ухудшение телесигнала кабельного ТВ. Рассмотрим основные виды усилителей телевизионного сигнала, и в каких случая их установка целесообразна и эффективна. Этот вариант достаточно часто используется жителями городских квартир. К достоинствам активной антенны следует отнести ее компактность и мобильность, которая, путем. В категории: Усилители сигнала кабельного ТВ купить по выгодной цене, доставка: Белгород, скидки!. Антенна телевизионная BBK DA32 (белый) ТВ антенна, усилитель ТВ сигнала, антенна для дачи. неправильный выбор телевизионной антенны. Усилитель для антенны. Преимущества и недостатки антенных усилителей. Можно сконструировать простой прибор, усиливающий свой ТВсигнал для телевизора своими руками. Такое приспособление имеет низкое энергопотребление, не создает. Усилитель антенны – один из важнейших элементов трансляционной системы, необходимый для повышения качества сигнала при значительном отдалении от вещающего ретранслятора или при нестабильной связи со спутником. как устроена телевизионная антенна антенна дцм для цифрового тв телевизионная антенна bbk da18

тв антенны комнатные воронеж
как настроить комнатную антенну на телевизоре самсунг
как подключить коллективную телевизионную антенну
лучшие комнатные антенны для dvb t2 телевизора
антенна спутниковая сколько телевизоров
как сделать мощную антенну для телевизора
где купить антенну для телевизора
телевизионная антенна bbk da32 купить в ситилинк

HQClear TV выгодно выделяется на фоне аналогичных устройств, потому как отличается высоким качеством. Каждый человек может воспользоваться данной антенной и оценить ее работу. Аналоговый способ передачи ТВ-сигнала уже практически изжил себя. Цифровое телевидение шагает по миру семимильными шагами, щеголяя качеством картинки и количеством каналов. Некоторые страны и вовсе навсегда отказываются от аналогового вещания. Но ничего идеального в мире нет, ведь даже цифре нужен кабель, спутник, либо антенна для приема данных. И компактная антенна HQClear TV – одно из лучших решений для пользователей современного цифрового ТВ. Поклонникам четких данных и холодных цифр будут полезны точные габариты устройства. В длину оно достигает 11,8 см, в то время как ширина основания (самой толстой части) составляет всего 1,4 см. Размеры крайне небольшие, учитывая сколько занимают пространства прочие современные антенны. ТВантенны. Выбранные фильтры. Очистить фильтр. Выручит обычная антенна для телевизора, цена на которую зависит от ее вида. Купить телевизионную антенну в нашем интернетмагазине легко, к тому же мы дарим бонусы за покупку. Для вас действует возможность выбора доставки или самовывоза. Телевизионные антенны в интернетмагазине М.Видео представлены широким ассортиментом устройств. Телевизионные антенны легко купить онлайн на сайте или по телефону 8 800 600 777 5, заказать доставку по указанному адресу или оформить самовывоз из магазина. В М.Видео действует программа. 268 предложений в наличии! В категории: Мощные комнатные антенны для телевизора купить по выгодной цене, доставка: Москва, скидки! Купить тв антенну в интернетмагазине СИТИЛИНК. Выгодные цены. Доставка по всей России. Мы осуществляем доставку Ваших покупок по Москве, СанктПетербургу, Казани, Нижнему Новгороду, Красноярску, Перми, Екатеринбургу, Уфе, Краснодару, Новосибирску, РостовунаДону, Челябинску. Бесплатные объявления о продаже аудио и видеотехники: телевизоров, MP3плееров, акустики, наушников в Москве. Объявления по запросу комнатная антенна 178. Какой должна быть ТВ антенна для цифрового телевидения?. Характеристики антенны для телевизора являются индивидуальными для каждого из абонентов. Если купить антенну для кабельного телевидения, то цифровое со стандартом DVBT2 не будет работать. Это обусловлено особенностями поставки. Вам нужно купить в Москве новую ТВантенну? С помощью этого раздела можно быстро найти любые телевизионные антенны, уточнить цены на них от различных продавцов, а также сделать быстрый заказ с доставкой по нужному адресу. ТВантенны для телевизора 8 моделей в фирменных магазинах OLDI — от 400р. Интернетмагазин OLDI поможет выбрать и купить ТВ антенну для телевизора: смотрите характеристики и фото, сортируйте по цене, читайте отзывы и описания, либо обратитесь за консультацией к нашим экспертам: 8.

усилитель сигнала телевизионной антенны в квартире

Компактная цифровая антенна HQClear TV – отличное решение для тех, кому надоели громоздкие сетки и у кого нет доступа к кабельному или спутнику. Небольшая, компактная антенна поместится в любом жилище. А при надобности – залезет и в простой рюкзак, если придется переезжать или выезжать на отдых. Хорошая ТВ антенна своими руками возможно или нет? Вполне, причем есть простые варианты для приема аналогового, цифрового ТВ, WiFi. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна. Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля для приема каналов цифрового телевидения можно сделать своими руками минут за 5. Для этого вам не потребуется абсолютно ничего, кроме самого кабеля. Самые простые варианты как сделать антенну из простых подручных материалов. Принцип сборки и идеи антенн из пивных банок. Лучшие модели и их подключение. Антенна восьмерка для цифрового ТВ своими руками. Рассмотрим еще один распространенный вариант конструкции для приема цифры. В основу положена классическая схема для ДМВ диапазона, изза своей формы получившей название Восьмерка или Зигзаг. Рис. 6. Эскиз и реализация цифровой. Как сделать антенну к телевизору своими руками (55 фото): советы, чертежи и схемы установки. Самодельная телевизионная антенна настраивается на прием эфирных сигналов не хуже покупных. Однако отличается большим качеством и экономичностью. Сделать такое устройство из подручных материалов. усилитель сигнала телевизионной антенны в квартире. антенна дцм для цифрового тв. Отзывы, инструкция по применению, состав и свойства. Существует антенна ДМВ для цифрового ТВ, которая обладает. Самодельная антенна ДМВ – это просто, дешево, качественно. Попробуйте сами. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не. Цифровое телевидение в формате DVBT2 передается в диапазоне ДМВ, причем цифровой. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Самодельная антенна двойной и тройной квадрат. Самодельная комнатная ДМВ антенна, изготовленная своими руками, обеспечивает отличный уровень приёма каналов цифрового телевидения при минимальном расходе денег. Вовторых, следует использовать дециметровую антенну или антенну Туркина для DVB. Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали. Подключение. Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку. Как сделать антенну для цифрового телевидения из коаксиального кабеля своими руками. Супер простую и супер быструю в изготовлении антенну из коаксиального кабеля. 22 см. это половина длины волны 4748 дециметрового ТВканала, на котором вещает цифровое ТВ в той местности, где проживает автор. Самодельная спиральная антенна для приёма эфирного цифрового телевидения. Дополнено летом. Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75омного коаксиального кабеля и стандартного разъема. Кабель зачищается с одной стороны и вставляется разъем. Через два. Дециметровая антенна своими руками. Под дециметровым диапазоном понимаются частоты вещания телевидения. Антенна ДМВ, описанная журналом Радио №3, 1991 год, не однажды изуродована, сегодня решили воскресить изделие. 2 Простейшая антенна для цифрового телевидения. Сделать самостоятельно. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше. Изготавливать антенну будем. Способы изготовления дециметровых антенн для цифрового телевидения своими руками. Самодельные антенны из обычного телевизионного кабеля, из жестяных банок и медного или алюминиевого прутика. 6 Самодельная антенна. Видео. Как сделать антенну для телевизора для приема в диапазоне дециметровых волн своими руками? Этот вопрос задают себе те, кто любит мастерить все своими руками. И дома, и на даче антенна позволит смотреть тв цифрового формата, не прибегая к покупке антенны заводского. Самодельная антенна Биквадрат для цифрового телевидения Т2. Запрещенная мощная антенна для цифрового тв Т2 из пивных банок. dvb t2 Продолжительность: 10:05 ГараЖизнь 22 075 просмотров. ДЦМ антенна для цифрового телевидения потребует лишь. Я называю эту самодельную дециметровую антенну сложенным диполем / бабочкой, потому что она выглядит как бабочка, но функционирует больше как сложенный диполь. Проделайте 4 отверстия на сторонах обувной коробки (короткие стороны. Цифровая антенна dvbt2 своими руками. Цифровое телевидение шагает. Для принятия цифрового сигнала требуется так называемая дециметровая антенна. Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры.

Как сделать ТВ антенну своими руками

Задача сделать антенну для телевизора самостоятельно возникает на самом деле не так часто. Так как в нашей стране телевидение распространено достаточно широко. Особенно в городах, где население превышает несколько десятков тысяч человек.

Кроме этого в них настолько распространено кабельное телевидение, что оно постепенно вытесняет эфирное. Но если говорить о территориях вдалеке от городов, то ситуация резко меняется.

Кабельное телевидение в села никто проводить не будет, спутниковое зачастую достаточно дорого и остается только старое, доброе эфирное телевидение.

Казалось бы все достаточно просто ставь антенну и смотри свой телевизор. Но появляются свои трудности. О них и поговорим дальше.

Посмотрите тут каталог недорогих простых телевизоров с хорошими отзывами

Краткое содержимое статьи:

Почему нужны самодельные антенны?

Зачастую расстояние до передающей телевизионной вышки весьма значительное. А телевизионный сигнал распространяется на расстоянии прямой видимости, а это несколько десятков километров при условии, что передающая вышка достаточно высокая.

Вот и приходится изощрятся придумывая собственную антенну подходящую для данных условий.

Если посмотреть на фото самодельной антенны, то легко заметить, что по виду она значительно отличается от промышленной, тем не менее зачастую ее параметры гораздо лучше подходят чем у заводской антенны.

Антенны промышленного изготовления предназначены для широкого круга пользователей с различными условиями, а самодельная изготовляется под определенный конкретный случай.

Какие самодельные антенны бывают?

Если говорить о принципе действия, то все антенны можно разделить на две большие категории это:

Активные антенны. Это устройства обладающие высокочастотным усилителем радиоволн и нуждающиеся в дополнительном источнике питания. Они обладают большим коэффициентом усиления, при этом как правило, коэффициент шумов также не маленький.

Пассивные антенны усиливают за счет своих конструктивных особенностей. Обладают меньшим коэффициентом усиления, но за счет частотной настройки антенны и узкой диаграммы направленности могут выдавать качественный сигнал.

Также если говорить о частотном диапазоне то все телевизионные антенны можно разделить на три категории:

  • антенны метрового диапазона
  • антенны дециметрового диапазона

Широкополосные охватывающие несколько диапазонов.

Выбираем тип самодельной антенны

Для того чтобы сделать антенну в домашних условиях, в первую очередь необходимо определиться какая антенна необходима.

Антенны дециметрового диапазона имеют меньшие геометрические размеры, но как раз в нем и работают большинство цифровых станций.

Кроме этого дальность приема таких антенн меньше, но их ставят значительно чаще, а также дециметровый сигнал хорошо отражается от зданий и его будет легче поймать.

Материал для самодельной антенны

Главный вопрос с которым практически всегда сталкиваются при изготовлении подобного рода устройств это материал или из чего можно сделать антенну своими руками.

Как правило, лучшим материалом для таких работ является медь, так как она обладает хорошей проводимостью и к ней легко припаяться.

Также может для этих целей использоваться алюминий, но проводимость его по сравнению с медью хуже и соединения необходимо делать с помощью винтов и гаек.

Инструмент для антенны

Если при изготовлении антенны используется медь, то необходимо запастись достаточно мощным паяльником.

Так можно применить паяльник мощностью в 100 ватт. Кроме этого для обработки меди понадобиться стандартный слесарный инструмент и дрель.

Этапы изготовления самодельной антенны

Перед тем как приступить к изготовлению антенны следует внимательно изучить пошаговую инструкцию, как сделать антенну самостоятельно.

В начале необходимо из меди собрать полотно самой антенны, а затем собирается рефлектор или отражатель, для увеличения помехозащищенности. После окончания монтажных работ к антенне припаивается кабель, идущий к телевизору.

Проверка и установка

После сборки стоит обратить внимание на место где устанавливается антенна.

Для уверенного приема в зоне прямой видимости передающей вышки не должно быть зданий и больших деревьев. После этого необходимо выбрать направление антенны такое, чтобы сигнал был максимальным.

Фото советы как сделать ТВ антенну своими руками

Вам понравилась статья? Поделитесь 😉



Простые самодельные телевизионные антенны

Простейшей телевизионной антенной, как уже было сказано, является разрезной полуволновый вибратор. Конструкция такой антенны показана нарис. 1. Активная часть антенны — полуволновый вибратор — образована двумя металлическими трубками диаметром 15…20 мм.

Плечи вибратора четырьмя длинными шурупами (или винтами с тайками) через изоляционные втулки из пластмассы или с помощью обычных роликов крепятся на горизонтальной перекладине, установленной на вершине металлической или деревянной мачты.

Разрезной полуволновой вибратор

Перекладина обязательно должна быть изготовлена из изоляционного материала. Может быть использовано сухое дерево с покраской в несколько, слоев масляной краской. Под головки шурупов или винтов подкладывают изоляционные шайбы, а отверстия в трубках вибратора делают диаметром, немного большим диаметра шурупов или винтов, чтобы они не касались трубок.

Концы трубок нужно сплющить или вложить внутрь заглушки из дерева, чтобы предотвратить попадание влаги, а также свист, возникающий при сильном ветре. В принципе, трубки вибратора могут быть выполнены из любого металла, однако предпочтительнее медь или латунь, к которым легко припаять симметрирующее устройство.

Рис: 1. Разрезной полуволновой вибратор.

Симметрирующее устройство, показанное на том же рисунке, выполняют в виде четвертьволнового симметрирующего шлейфа из того же кабеля, из которого выполнен фидер. Расстояние между фидером и шлейфом должно быть выдержано постоянным по всей длине шлейфа. Для, этого можно использовать гетинаксовые распорки. Фидер и шлейф должны подходить к концам вибратора снизу.

Ниже шлейфа фидер можно изгибать в нужную сторону и крепить к мачте любым способом, но в пределах шлейфа изгибы нежелательны. Если используется металлическая мачта, она не должна оказаться в пространстве между шлейфом и фидером.

Размеры, антенны (В) и симметрирующего шлейфа (Ш) для любого из 12 метровых каналов сведены в табл. 1. Размеры перекладины, расстояние , между ней и вибратором, а также расстояние между втулками выбирают произвольно.

Таблица 1. Размеры антенны разрезной полуволновый вибратор.




Номер канала 1 2 3 4 5 6 7 8 9 10 11 12
В, мм 2742 2322 1798 1633 1496 805 771 738 709 681 656 633
Ш, мм 1418 1202 932 848 778 420 402 386 370 356 343 331

Как отмечалось ранее, коэффициент усиления разрезного полуволнового вибратора равен 0 дБ, диаграмма направленности имеет вид восьмерки в горизонтальной плоскости (т. е. вибратор одинаково принимает сигнал и спереди, и сзади) и форму окружности в вертикальной плоскости (т. е. вибратор одинаково принимает сигнал с любых углов места).

Антенна — петлевой вибратор

Антенна более простой конструкции — петлевой вибратор, называемый также шлейф-вибратор Пистолькорса, показана на рис. 2. Оба плеча этого вибратора выполнены в виде короткозамкнутых шлейфов с длиной каждого, приблизительно равной 1/4 длины волны. Середина верхней неразрезанной части вибратора является точкой нулевого потенциала, что позволяет в этой точке крепить вибратор к металлической мачте без изоляции.

Рис. 2. Антенна — петлевой вибратор.

Петлевой вибратор выполняют из тех же материалов, что и разрезной. Радиус закругления концов петлевого вибратора не имеет значения. В точках питания концы трубок можно расплющить.

Коэффициент укорочения полуволнового петлевого вибратора значительно меньше зависит от диаметра трубки, лем коэффициент укорочения разрезного вибратора. Поэтому длина петлевого вибратора, выполненного из трубок диаметром 10…20 мм, практически остается неизменной. Механическое соединение петлевого вибратора с мачтой можно выполнять любым способом: сваркой, заклепочным или винтовым соединением без изоляции.

Входное сопротивление петлевого вибратора составляет 292 Ома, но обычно приближенно его считают равным 300 Ом. Некоторые из первых отечественных телевизионных приемников имели симметричный антенный вход с входным сопротивлением также 300 Ом, и с такими телевизорами петлевой вибратор мог соединяться симметричным высокочастотным кабелем КАТВ с волновым сопротивлением 300 Ом.

Для подключения к петлевому вибратору 75-омного коаксиального кабеля необходимо симметрирующе-согласующее устройство в виде полуволновой петли, которое показано также на рис. 2. Полуволновая петля уменьшает входное сопротивление антенны в 4 раза, ее выполняют из кабеля любой марки. Длина ’ петлевого вибратора В и длина петли в развернутом виде П для любого метрового канала приведены в табл. 2.

Таблица 2. Размеры антенны полуволновый петлевой вибратор.




Номер канала 1 2 3 4 5 6 7 8 9 10 11 12
В, мм 2722 2302 1781 1616 1479 786 752 720 691 664 639 616
П, мм 1865 1581 1227 1116 1023 553 529 508 488 469 452 436

Если разрезной вибратор узкополосный и может принимать сигналы только того канала, на который рассчитана его длина, то петлевой вибратор имеет более широкую полосу пропускания. Поэтому он может удовлетворительно принимать сигналы по двум-трем каналам, соседним по частоте. При этом необходимо иметь в виду, что второй и третий, пятый и шестой каналы не являются соседними по частоте, между ними значительный частотный интервал.

Вместо четвертьволнового короткозамкнутого шлейфа симметрирование полуволнового разрезного вибратора можно осуществить с помощью устройства на ферритовом кольце. Так же симметрирование и согласование с фидером петлевого вибратора можно выполнить без полуволновой петли с помощью такого же устройства на ферритовом кольце.

Такое симметрирование и согласование более компактно. Однако во втором случае сложнее герметизация, необходимая для наружной антенны во избежание попадания влаги. В то же время, шлейф или петля в герметизации не нуждаются.

Обе рассмотренные антенны (полуволновые разрезной и петлевой вибраторы) ориентируются по направлению на передатчик так, чтобы они располагались в плоскости, перпендикулярной этому направлению. Однако ориентирование должно контролироваться по изображению на экране телевизора, которое должно иметь максимальную четкость по горизонтали и устойчивую синхронизацию, контрастность же картинки не обязательно должна получаться максимальной. Лучше всего ориентировать антенну при приеме телевизионной испытательной таблицы.

Простейшие антенны в диапазоне дециметровых волн обычно не применяют, так как в этом диапазоне требуется получить от антенны ощутимое усиление из-за меньшей напряженности поля.

Никитин В.А., Соколов Б.Б., Щербаков В.Б. — 100 и одна конструкция антенн.

Самодельные антенны для цифрового тв на дальние расстояния

Главная » Разное » Самодельные антенны для цифрового тв на дальние расстояния

делаем своими руками, схемы и чертежи для дальнего приема, сравнение вариантов

Надежная антенна и качественный сигнал – что еще нужно телезрителю для просмотра любимых каналов? Но если с качеством телесигнала, как правило, самому ничего нельзя сделать, то решить проблемы с приемом можно с помощью самодельной антенны для цифрового эфирного ТВ. Если использовать прямые руки и точно следовать этой инструкции, результат может оказаться даже лучше, чем у фабричных устройств.

Варианты самоделок для приема DVB-T2

Прежде всего определимся, что конкретно мы ловим.

В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.

Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.

Мнение эксперта

Виталий Садовников

Специалист по подключению и настройке цифрового телевидения

Задать вопрос

Из физики известно, что размер вибраторов для эффективного приема должен быть сопоставим с самой длиной волны, ее половиной либо четвертью. Диапазон ДМВ означает, что радиоволны будут иметь длину менее метра (например, для часто встречающегося диапазона передачи 650 МГц это значение будет 0,46 м). Получается, что размах элементов должен быть равен этой величине либо ее половине. Из этого надо исходить при самостоятельном изготовлении антенны для цифрового ТВ.

Самодельная антенна — это сложно?

Трудно!Легко!

Вариантов конструкций, подходящих для приема телевизионного сигнала , множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.

Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема :

Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:

  • слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
  • дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.

Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

По ссылке находится инструкция с пошаговым описанием процесса изготовления .

Если же вкратце, то она делается так:

  1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
  2. На одном его конце снимается изоляция с центральной жилы и экрана.
  3. Через 22 см обнажается центральная жила.
  4. Еще через 22 см снимается изоляция с экрана.
  5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
  6. На другой конец кабеля надевается штекер.

Преимущества:

  • Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

  • Годится в качестве комнатной в условиях мощного сигнала, но не более.  к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению .

В общих чертах процесс этот выглядит так:

  1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
  2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
  3. Банки подключаются по строгой схеме.
  4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

Преимущества:

  • Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
  • Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

  • Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
  • Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

«Бабочка»

«Бабочкой» называют относительно простую, но эффективную коротковолновую антенну для приема цифрового телевидения за ее специфическую форму: проводники-вибраторы отходят от крепежной оси веером, точно крылья реального насекомого.

Для изготовления потребуется:

  • тонкая дощечка или фанера размером примерно 550 на 70 мм и толщиной около 5 мм;
  • около 4 м медного или, что хуже, алюминиевого провода сечением в 4–6 мм;
  • саморезы;
  • отвертка или шуруповерт;
  • нож для зачистки;
  • паяльник с припоем и флюс-пастой;
  • линейка для разметки;
  • кусачки или плоскогубцы;
  • карандаш для разметки дощечки;
  • штекер на 75 Ом;
  • F-разъемы для подключения.

Изготовление выглядит так:

  1. Рассчитываются размеры вибраторов и расстояние между ними. В среднем можно считать длиной 37,5 см.
  2. Нарезаются провода в соответствии с рассчитанными размерами.  Потребуется восемь проводников.
  3. Середина каждого проводника зачищается на 2 см.
  4. Каждый провод сгибается дугой так, чтобы между концами было не менее 7,5 мм. Вместо двух проводов можно использовать лист металла, вырезанный в форме треугольника, тогда эта антенна будет ближе к конструкции, запатентованной в 1938 году под именем Butterfly dipole.
  5. Отрезаются два провода длиной около 43 см. Они зачищаются в тех местах, где будут крепиться к доске.
  6. Все проволоки соединяются между собой по схеме подключений.
  7. Выходы антенны впаиваются в штекер.
  8. К штекеру подключается провод-переходник на 75 Ом.
  9. К переходнику подключается кабель.
  10. Антенна настраивается на прием и крепится в подходящем положении.

Преимущества:

  • простота в изготовлении;
  • эффективность.

Недостатки:

  • сравнительно невысокий коэффициент усиления.

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

  • директора;
  • вибратора – именно с него снимается принятый сигнал;
  • рефлектора.

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

По ссылке вы найдете подробную инструкцию по расчету и изготовлению .

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

  1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
  2. Стыки спаиваются между собой.
  3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

  • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
  • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
  • Есть возможность , превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

  • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
  • Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
  • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по .

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

  1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
  2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
  3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

  • Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
  • Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

  • Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
  • Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

  • вибраторы переменной длинны крепятся на общей оси;
  • длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
  • расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах .

Здесь лишь напомним ключевые моменты:

  1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
  2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
  3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
  4. Стержни соединяются перемычкой.
  5. Подключается коаксиальный кабель.
  6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

  • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
  • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
  • Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

  • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
  • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Волновой канал

15

35

Предыдущая

АнтеннаРасчет и сборка антенны «тройной квадрат» для DVB-T2

6 способов сделать свою собственную антенну HDTV по доступной цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это так! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

причин сделать самодельную антенну HDTV

Итак, почему вы можете выбрать самодельную антенну для приема цифрового ТВ? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

Что ж, на ум приходит несколько причин:

  • Беспроводное телевидение дешевле, чем кабельное, и вы хотите отрезать шнур (но сначала рассмотрите эти подводные камни).
  • Вы не можете позволить себе антенну заводского изготовления.
  • Ваша антенна сломалась во время шторма, и вам нужно срочно заменить.
  • Вы просто любите делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов. Каждый из них имеет немного другой дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет. Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Когда вы закончите, вы сможете принимать обычные телеканалы OTA. Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi с Kodi.

[amazon title = «Fire TV Stick»]

1. Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это несложно. Чтобы это работало, вам понадобится длинный кабель, чтобы достичь высоты крыши. На видео YouTube LaneVids вешает свой кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2. Карточка и фольга DIY TV-антенна

Немного более сложный вариант, эта версия DIY HDTV-антенны обойдется вам менее чем в 5 долларов. Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Для этой сборки требуется:

  • 4 куска картона или пенопласта (два по 8 x 11 дюймов, два по 8 x 8 дюймов)
  • 1 лист алюминиевой фольги
  • Этот шаблон для печати

You ‘ Также понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя итоговая сумма в 5 долларов, вероятно, является абсолютным минимумом. Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3. Самодельная антенна «Fractal»

Визуально ошеломляющая антенна для приема HDTV, эта сборка, сделанная своими руками, вероятно, является самой эстетичной версией этого проекта.

Требуется:

  • Лист алюминиевой фольги
  • 1 преобразователь балуна
  • 2 коротких провода
  • 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к лист фольги и вырезаем. В свою очередь, их следует приклеить к каждой стороне пластикового листа, выровняв их.

Соедините «балун» с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции. и ваш обычный коаксиальный кабель подключен.

Посетите Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4. ТВ-антенна для самостоятельной сборки вешалок

И наконец, вот один из наших собственных проектов антенн HDTV. Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

  • Короткая длина 3×1 дерева
  • 8 металлических вешалок для одежды
  • 2 одноразовых гриля для барбекю
  • 18 винтов и 18 подходящих шайб
  • Немного проволоки

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и надежному проекту, на сборку этой сборки уйдет больше времени, чем на другие сборки.Однако после тестирования и установки вы сможете принимать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший. Однако, если переместить его на крышу, результаты идеальные.

Полные инструкции приведены в нашем руководстве по антенне HDTV.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, по состоянию на 2018 год эта самодельная антенна для цифрового телевидения все еще использовалась. «Большая Берта», выносливая и рассчитанная на долголетие, также огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, передаваемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке. Готовая сборка огромна, а результаты впечатляют.

Научитесь делать эту самодельную телевизионную антенну с помощью мотыги, следуя подробному руководству с инструкциями.

6.ТВ антенна сверхдальнего радиуса действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная антенна сверхдальнего действия «, она действительно огромна. Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя видео длиннее, основные моменты собраны в начале.

Длинный кусок дерева, много проволоки и круглая решетка для барбекю очень пригодятся для этого проекта.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны — просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн является сравнительно простой сборкой.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и находится на оптимальной высоте), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как построить шесть проектов антенн своими руками:

  1. Антенна, использующая только скрепку
  2. Антенна из картона и фольги
  3. Фрактальная антенна
  4. Антенна вешалка
  5. Big Bertha
  6. ТВ-антенна DIY сверхдальнего действия

Помните, эти антенны предназначены для использовать с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если ваш телевизор не имеет встроенного цифрового декодера, вам необходимо его приобрести. К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в технологиях «сделай сам», попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться к дальнейшим действиям.

Надеемся, вам понравятся товары, которые мы рекомендуем! MakeUseOf имеет партнерские отношения, поэтому мы получаем часть дохода от вашей покупки. Это не повлияет на цену, которую вы платите, и поможет нам предложить лучшие рекомендации по продуктам.

Zoom теперь поддерживает двухфакторную аутентификацию

Теперь вы можете включить 2FA для своей учетной записи Zoom на всех платформах.

Об авторе Кристиан Коули (Опубликовано 1392 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор статьи в журнале Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Ещё от Christian Cawley

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

.

Лучшие комнатные телевизионные антенны 2020: 6 отличных цифровых телевизионных антенн для дома

TV Antenna Tech 2020: что нового?

(Изображение предоставлено ATSC)

ATSC 3.0, также называемый NextGen TV, — следующая большая вещь, обеспечивающая разрешение 4K и звук Dolby Atmos по воздуху. Тем не менее, вам НЕ нужна какая-либо специальная антенна для приема этих сигналов — любая антенна, которую вы видите ниже, будет работать, — но вам нужен телевизор, оснащенный тюнером ATSC 3.0.

Хотите больше информации? Ознакомьтесь с нашим полным руководством по ATSC 3.0.

Лучшие комнатные антенны — отличное вложение средств для обрезки шнура. Предлагая вам десятки бесплатных эфирных каналов в формате HD без ежемесячной платы, телевизионные антенны являются основным порталом в мир спорта, новостей, ситкомов и многого другого из самых популярных сетей Америки.

К сожалению, тот факт, что телевизоры могут принимать эти каналы, в значительной степени скрывается от кабельных компаний, которые слишком стремятся подписать вас на дорогостоящий тарифный план.

Конечно, эфирные трансляции гораздо более ограничены, чем любой другой кабельный пакет, но они абсолютно бесплатны и по-прежнему несут в себе самые крупные спортивные матчи (НФЛ в воскресенье, финалы НБА и турниры Стэнли). Cup), а также ситкомы, драмы и комедийные шоу от каналов NBC, ABC, CBS и других.

Так какая же комнатная антенна лучше всего за свои деньги? Что ж, это именно то, что мы хотели узнать, поэтому мы привлекли кучу производителей и протестировали их. То, что вы найдете ниже, на наш взгляд, является окончательным обзором лучших домашних телевизионных антенн на рынке в 2020 году.

Обзор лучших домашних телевизионных антенн
  1. Антенны Direct ClearStream Eclipse 2
  2. Antop HD Smart Bar AT-500SBS
  3. Antop HD Smart Antenna SBS-301
  4. Winegard FlatWave Amped FL5500A
  5. Mohu Blade Внутренняя / наружная барная антенна
  6. Clear TV HDTV Antenna
Лучшие внутренние телевизионные антенны 2020

Лучшие внутренние телевизионные антенны : Антенны Direct ClearStream Eclipse 2 (Изображение предоставлено Эндрю Хейвордом)

1.Антенны Direct ClearStream Eclipse 2

Антенна дороже, но потенциально того стоит

Диапазон: 60+ миль | с усилением: Да | Размеры: 16,5 x 8,6 дюйма | Длина кабеля: 15 футов

Сильный сигнал

Отличительный дизайн

Большой диапазон

Это более дорогой вариант

ClearStream Eclipse 2 похож на тонкую пластиковую антенну Amazon по своей сути, но это очень характерная восьмерка дизайн единственный в своем роде. Независимо от того, что инженеры Antennnas Direct сделали, чтобы определить этот вид конструкции, явно сработало, поскольку эта усиленная антенна дальнего действия отлично справляется с захватом каналов.

Он рассчитан на расстояние более 60 миль и обеспечивает стабильный хороший прием при одновременном использовании всех каналов, которые мы ожидали увидеть. Он также поставляется с изогнутыми двусторонними ленточными прокладками, которые сидят на верхней и нижней части конструкции, обеспечивая плотное прилегание к стене. Это дорогой вариант — 70 долларов, но это инвестиция в качественный продукт.

Лучшая комнатная телевизионная антенна: Antop HD Smart Bar AT-500SBS (Изображение предоставлено Эндрю Хейвордом)

2. Antop HD Smart Bar AT-500SBS

Огромный и дорогой, но очень мощный

Диапазон: 80 миль | с усилением: Да | Размеры: 30 x 8,1 x 3,9 дюйма | Длина кабеля: 15 футов

Максимальный радиус действия

Можно крепить к стене или сидеть на стойке

Громоздкий и трудно скрываемый

Самый дорогой

Если вы живете далеко от источника вещания и / или у вас возникли проблемы с другие антенны, Antop HD Smart Bar (AT-500SBS) может решить ваши проблемы — если вы готовы платить высокую цену и терпеть очень большие размеры.

Antop HD Smart Bar — это антенна из твердого пластика шириной 2,5 фута, которую можно установить на стене, как звуковую панель, или вы можете использовать прилагаемую подставку, чтобы поддерживать ее вертикально. В любом случае, она намного более заметна, чем любая другая комнатная антенна на рынке, но компромисс — обещанная дальность действия — 80 миль. У него также есть фильтр сигнала 4G, FM-тюнер и возможность подключения ко второму телевизору, плюс, в наших тестах прием был отличным. Тем не менее, с ценой в 119 долларов мы рекомендуем сначала попробовать более дешевые альтернативы, чтобы увидеть, соответствуют ли они вашим потребностям.

(Изображение предоставлено Эндрю Хейвордом)

3. Интеллектуальная антенна Antop HD SBS-301

Многофункциональный вариант для людей, которые хотят потратить немного больше

Диапазон: 70 миль | с усилением: Да | Размеры: 17,6 x 8,9 дюйма | Длина кабеля: 10 футов

Дополнительные возможности

Дальний радиус действия

Все еще довольно дорогая

Интеллектуальная антенна Antop HD (SBS-301) сохраняет большинство преимуществ, как и модель Antop, описанная выше, но имеет более тонкий дизайн и немного Сниженная цена. Это плоский пластиковый корпус, похожий на антенну Amazon, но на самом деле он выглядит так, как будто два из них слились вместе. Вы можете прикрепить его к стене с помощью прилагаемых подкладок на липучке или поддержать его с помощью простой пластиковой подставки. В нашем тестировании он показывал меньше каналов на подставке рядом с телевизором, чем когда он был установлен выше на стене.

Дальность действия этой усиленной антенны немного меньше, чем у Smart Bar на расстоянии 70 миль, но она по-прежнему имеет фильтр сигнала 4G, FM-тюнер и возможность одновременного подключения к двум телевизорам.Цену в 89 долларов также легче переварить, даже если она выше, чем у всех других антенн не Antop в этом списке. Сигнал нам показался отличным, но, как и в случае с умной панелью выше, это может быть вариантом для тех, у кого проблемы с приемом при использовании других антенн.

Лучшая комнатная телевизионная антенна: Winegard FlatWave Amped FL5500A

4. Winegard FlatWave Amped FL5500A

Сильная плоская антенна с усилением для немного больше денег

Диапазон: 50 миль | с усилением: Да | Размеры: 12 x 13 дюймов | Длина кабеля: 18. 5 футов

50 миль

Простота установки

Дороже, чем модель Amazon

Усиленная антенна FlatWave FL5500A компании Winegard проверяет все те же поля, что и модель AmazonBasics, указанная выше. Он обеспечивает радиус действия 50 миль, плоский и почти тонкий как бумага с черными и белыми сторонами и обеспечивает мощный сигнал 1080p. В нашем тестировании было обнаружено чуть более 50 каналов в обоих местах. К самому устройству претензий нет.

На самом деле, наша единственная проблема в том, что FlatWave FL5500A стоит более чем вдвое дороже 50-мильного варианта AmazonBasics, и, по правде говоря, мы не могли отличить их в использовании.Они практически идентичны во всем, но, исходя из текущих цен, вы сэкономите более 25 долларов с помощью модели Amazon. Это здорово, но мы не видим явных причин доплачивать.

Лучшая внутренняя телевизионная антенна: Внутренняя / внешняя барная антенна Mohu Blade

5. Внутренняя / внешняя барная антенна Mohu Blade

Изящная и привлекательная, но разочаровывающе привередливая

Диапазон: 40 миль | с усилением: Да | Размеры: 18 x 5 x 0. 7 дюймов | Длина кабеля: 10 футов

.

Наш выбор лучших цифровых ТВ-антенн для местных каналов

Любой, кто хочет получить бесплатные телеканалы, может легко сделать это с хорошей антенной.

Бесплатные эфирные телеканалы теперь доступны в цифровом разрешении HD.

Это означает, что бесплатные цифровые телеканалы популярных сетей, таких как CBS, NBC, FOX, PBS, Weather Channel и многие другие, можно смотреть бесплатно.

Для просмотра эфирного вещания необходимы два основных требования.

  • Телевизор, принимающий цифровые сигналы.
  • Антенна цифрового телевидения для усиления сигнала в вашем доме.

Большинство телевизоров, произведенных за последние 8-10 лет, могут декодировать цифровой ТВ-сигнал.

Некоторые новые телевизоры высокой четкости не имеют встроенного преобразователя, поэтому обязательно ознакомьтесь с инструкцией к телевизору.

Поскольку у большинства будет цифровое телевидение, достаточно просто купить цифровую антенну.

Если вы живете в городе недалеко от вышек телевещания, вы можете принимать радиостанции без антенны.

Простой способ проверить это — зайти в систему меню телевизора и просканировать эфирные телеканалы, чтобы увидеть, может ли он что-нибудь уловить.

В то время как некоторым может не понадобиться антенна, большинство будет с большим количеством единиц на выбор.

Есть много хороших юнитов, некоторые из которых мы выбрали ниже.

Как всегда, не забудьте прочитать обзоры на Amazon или где-либо еще, чтобы убедиться, что устройство вам подходит.

* Этот пост содержит партнерские ссылки.

Наш выбор лучшей антенны цифрового телевидения для местных каналов

  1. ANTOP Большой мальчик AT-400B
  2. ANTOP ANTENNA «Big Boy» AT-400B Плоская телевизионная антенна HDTV с усилением Smartpass Наружная / внутренняя, диапазон 80 миль, поддержка каналов 4K 1080p и все старые телевизоры для улицы, чердака, 40-футовый коаксиальный кабель

    ANTOP AT-400B создан для принимать бесплатные телевизионные сигналы OTA вместе со многими дополнительными функциями для получения хорошего телевизионного сигнала.

    Характеристики

    включают технологию усилителя Smart-Pass, фильтр 4G LTE и антенны VHS.

    Антенны УКВ выступают сбоку устройства и принимают любые каналы на этих частотах.

    Устройство может принимать как диапазоны VHF, так и UHF между 54 и 216 МГц и диапазон UHF между 470 и 890 МГц.

    Это также внутренний или внешний блок, который может быть установлен практически в любом месте, включая чердак.

    Прочтите полный обзор здесь

  3. Антенна Ванского
  4. Телевизионная антенна Ванского — цифровая HDTV-антенна с усилением высокой четкости, 65-90 миль с местным вещанием 4K УКВ-каналы сигнала УВЧ для всех телевизоров со съемным усилителем — 16.Коаксиальный кабель 5 футов

    Vansky — это недорогая маленькая плоская и компактная антенна, предназначенная для использования внутри помещений.

    Он поставляется с усилителем сигнала, который значительно улучшает качество получаемого видео.

    Усилитель сигнала просто подключается к коаксиальному кабелю и получает питание от источника USB на телевизоре или настенной розетке.

    Диапазон заявлен как 60-90 миль, причем это очень сильно зависит от местности между сигналом и антенной.

    Во время нашего теста он работал очень хорошо, особенно с подключенным линейным усилителем.

    Это хороший агрегат при невысокой стоимости, поэтому стоит посмотреть.

  5. Ванский VS-OTX03
  6. Телевизионная антенна Vansky Наружная усиленная цифровая HDTV-антенна, 150 миль, поворот на 360 градусов Поддержка 2 телевизоров HD UHF / VHF Channel

    Vansky — это цифровая HDTV-антенна, предназначенная для большого радиуса действия для тех, у кого проблемы с получением хорошего сигнала.

    Несмотря на то, что он предназначен для установки снаружи, его также можно установить на чердаке, и он по-прежнему хорошо работает.

    Он оснащен двигателем, который поворачивает антенну, помогая сузить антенну на радиовещательной вышке и получить лучший сигнал.

    Также прилагается блок усилителя сигнала с дистанционным управлением.

    Vansky — хороший прибор, который хорошо зарекомендовал себя в нашем тесте и до сих пор используется и тестируется.

  7. Mediasonic Homeworx HW110AN
  8. Сверхтонкая домашняя HDTV-антенна Mediasonic Homeworx HW110AN — дальность действия 25 миль

    HDTV-антенна Mediasonic Homeworx HW110AN — это небольшой недорогой вариант.

    Это комнатная антенна, которая принимает станции с близкого расстояния.

    Если вы живете в полу-большом городе, вы, вероятно, находитесь недалеко от опор передачи и можете принять сигнал с помощью этого бюджетного варианта.

    Если вы живете за пределами большого города, скорее всего, вам понадобится антенна большего радиуса действия.

  9. 1byone 0555
  10. Телевизионная антенна, внешняя цифровая HDTV-антенна с усилением 1byone Диапазон 85–100 миль с сигналом VHF / UHF, встроенным усилителем с высоким коэффициентом усиления и низким уровнем шума, монтажная опора

    Один делает эту наружную антенну большой дальности для тех, кому нужно расстояние.

    Они производят антенны, подходящие практически для любого расстояния от 85 до 100 миль.

    Это не только хороший вариант, если вы живете далеко от передающей вышки, но и городские пользователи смогут получать больше станций из соседних городов.

  11. ViewTV wa-2608
  12. ViewTV 2018 Версия Наружная усиленная цифровая HDTV-антенна — диапазон 150 миль — моторизованное вращение на 360 ° — 40-футовый коаксиальный кабель — беспроводной пульт дистанционного управления — UHF / VHF 4K 1080P каналы

    ViewTV делает эту антенну дальнего действия по воздуху от трансмиссий.

    Он имеет дальность действия 150 миль и может вращаться на 360 градусов, чтобы помочь набрать станцию.

    Он имеет полную поддержку HDTV 720p и 1080p и поставляется с пультом дистанционного управления.

Резюме
Обрезка кабельного шнура — это то, на что многие обращают внимание, когда дело касается экономии денег.

И неудивительно, что за последние два года тарифы на кабельное телевидение выросли на 40%.

Если вы хотите поскорее отказаться от потоковой передачи, то ваши возможности никогда не были лучше с онлайн-потоковой передачей.

Есть много сообщений о потоковой передаче ваших любимых телешоу с помощью Kodi или других сервисов, таких как Netflix.

Но что, если вам нужен полностью бесплатный источник контента? Нет интернета, нет счетов, просто бесплатно.

Ну это возможно с эфирными телевизионными антеннами.

Некоторые могут вспомнить былые времена с кроличьими ушными антеннами, которые принимали нечеткие телевизионные станции.

Взять бесплатную телепередачу в прямом эфире — это легко.

Это в сочетании с онлайн-сервисами потоковой передачи, такими как Disney Plus, Hulu или Netflix, позволяет значительно сократить расходы.

У каждого, несомненно, будет свой сценарий, и ему нужно будет найти то, что ему подходит.

Тем, кто живет далеко от линии кабельной компании, возможно, придется использовать антенну для телевидения, поскольку в их дом не идет кабель.

Другой человек, который хочет просто сэкономить, может сэкономить на ежемесячных счетах, используя простую антенну.

При поиске антенны обязательно прочтите обзоры на Amazon или в другом месте, чтобы убедиться, что она вам подходит.

.

Дециметровая антенна для цифрового телевидения

Благодаря телевидению рядовым пользователям до сих пор известны понятия метровых и дециметровых волн. Последние работают в диапазоне частот от 300 МГц до 3 ГГц. Радиоволны используют для аналогового и цифрового вещания теле/радиостанций.

Преимущества диапазона ДМВ

Длина дециметровых волн – 10 см – 1 м в зависимости от выбранной частоты.

В отличие от метровых волн дециметровые имеют меньшую площадь распространения – в пределах видимости. Более короткие волны лучше отражаются от препятствий на пути. Поэтому их рациональнее использовать среди многоэтажных домов или промышленных построек – отражаясь от их поверхностей, они будут охватывать больше приемников.

Несмотря на то, что ДМВ уступают МВ в дальности распространения волн, они опережают другие популярные диапазоны частот, такие как 2G/GSM, 3G/UTMS и 4G/LTE. Одного телевизионного передатчика в диапазоне 300-900 МГц хватает, чтобы покрывать крупные города и окружающие их мелкие населенные пункты.

Ещё одно преимущество ДМВ – помехозащищенность. При этом чем уже диапазон рабочих частот, тем меньше вероятность заглушить сигнал или перегрузить приемную антенну. Совместно с цифровой технологией DVB-T2, дециметровые волны доносят до пользователей только хорошую картинку со звуком.

По аналоговому ТВ мы привыкли к помехам на экране телевизоров при плохом сигнале. В связи с особенностями технологии DVB-T2 – при приеме цифрового сигнала, качество либо отличное, либо приема нет вообще.

Особенности дециметровых антенн

Дециметровые антенны бывают разных видов и форм. Чтобы получить повышенную чувствительность антенной решетки, обратите внимание на несколько показателей:

  • Коэффициент стоячей волны (КСВ). Чтобы прием был наилучшим, рамзер резонаторов антенны должен быть кратен длине волны (λ), при этом КСВ будет стремиться к 1. Чем ближе к этой цифре, тем прием лучше. КСВ – относительная величина и единицы измерения не имеет.
  • Коэффициент усиления (КУ). Его измеряют в децибелах. Цифра показывает во сколько раз приемное устройство усиливает полученный сигнал. Для расчета кратности используют специальную таблицу. КУ в 7 децибел говорит об увеличении мощности в 5 раза, 10 дБ – в 10 раз, 20 дБ – в 100 раз.
  • Коэффициент шума (КШ). Также измеряют в децибелах, но применяют в отношении шумов, окружающих полезный сигнал.
  • Амплитудно-частотная характеристика (АЧХ) – показывает соотношение амплитуды входного и выходного сигналов во всем диапазоне рабочих частот. Важно, чтобы она была равномерна на дециметровых радиочастотах.

Принцип работы

Чтобы подобрать КСВ под разные частоты нужного диапазона, производители снабжают решетки множеством штырей-резонаторов, каждый из которых имеет индивидуальные размеры и приспособлен под определенную длину волны. Расстояние между резонаторами и рефлектором делают также кратным длине принимаемых радиоволн, например, 0,25λ.

Для увеличения вероятности приема пикового сигнала радиоволны, резонаторы устанавливают в два ряда. Нижний смещают относительно верхнего так, чтобы закрывать собой зазоры между штырями верхнего ряда.

На некоторые модели антенн за резонаторами устанавливают рефлектор – сетчатую или цельную металлическую пластину. Её цель отразить поступающие на неё волны в одну точку для усиления характеристик приема.

Виды дециметровых антенн

Дециметровый диапазон может быть единственным рекомендуемым или одним из возможных для антенной решетки.

Дециметровые приемные антенны классифицируют по наличию усилителя:

  • Активные – решетки со встроенным усиливающим устройством. Они подходят для приема на расстоянии свыше 30 км. Активным моделям нужно электропитание, его реализуют от электросети или по телевизионному кабелю.
  • Пассивные – обычные решетки с набором вибраторов. Например, ЛПА без усилителя принимает радиоволны на расстоянии 30 км. Подключите дополнительный усилитель к пассивной приемной решетке, если мощности радиопередатчика не хватает.

Дециметровые антенны подразделяют на комнатные и внешние. Последние отличаются большими размерами и неэстетичным внешним видом, они крепятся к стенам или мачтам.

Комнатные ДМВ антенны крепят на стены или ставят на горизонтальные плоскости. Рекомендуем ставить их в городских условиях или в селах, если вышка ФГУП «РТРС» находится в прямой видимости от места приема.

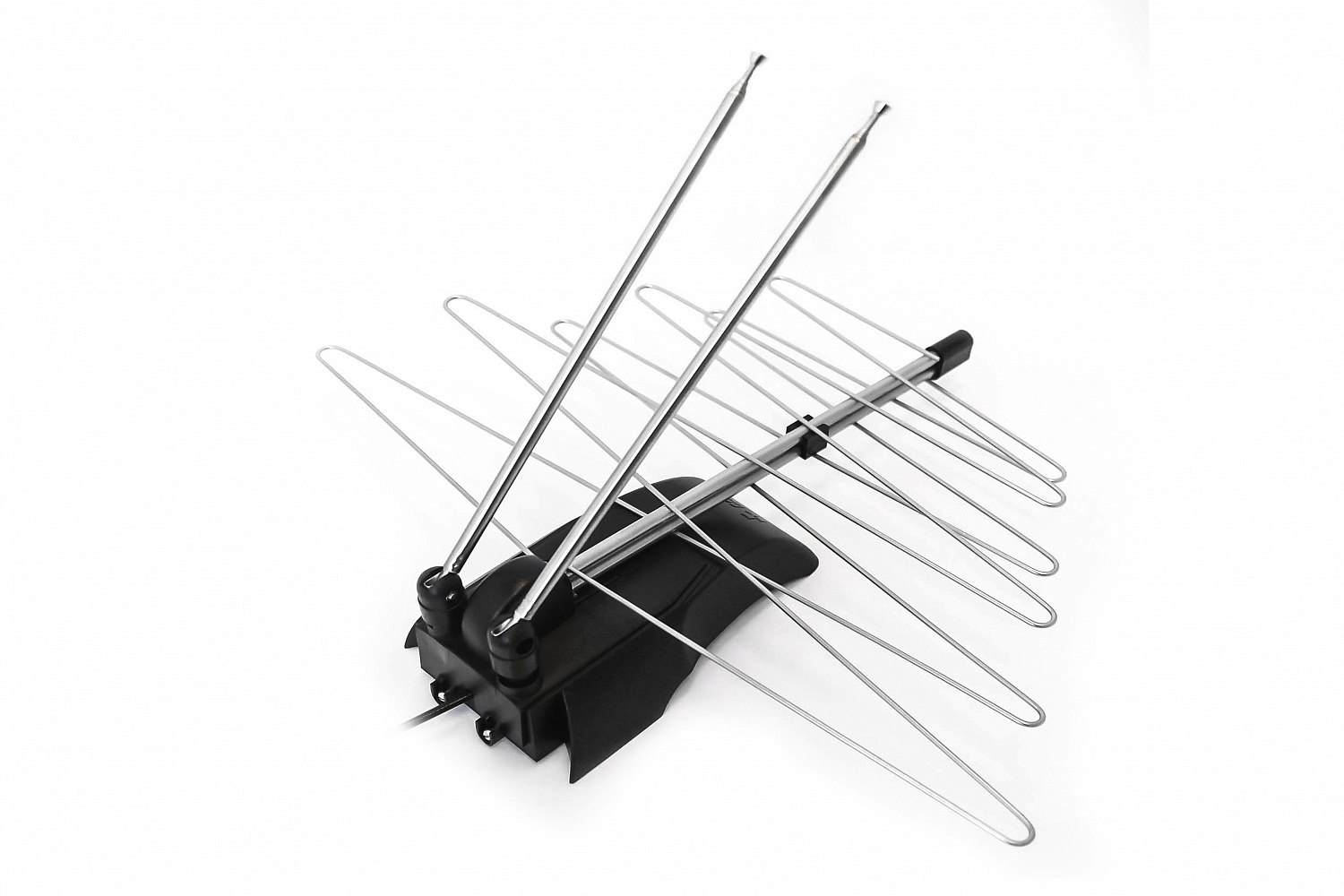

Всеволновая комнатная антенна МВ-ДМВ

Телевизионная приемная антенна МВ-ДМВ работает в диапазоне радиочастот от 30 МГц до 3 ГГц, что соответствует длине волны от 10 см до 10 м.

На этих радиочастотах вещают:

  • Аналоговые радиостанции;
  • Аналоговые телеканалы;
  • Цифровые телеканалы.

Все показатели для таких антенн те же, но есть несколько индивидуальных недостатков:

  • Чем шире общий диапазон антенны, тем хуже показатели приема для конкретной частоты.
  • Широкодиапазонную антенну легче перегрузить, потому что она может ловить больше «радиомусора». При перегрузке приемник будет временно неработоспособен.

Дециметровая комнатная антенна ДМВ

Подходит для приема аналоговых или цифровых телеканалов в своем диапазоне частот. Аналоговый сигнал постепенно исчезает из России в связи с государственной программой по цифровизации. Разрешения для нецифровых телеканалов не выдают, а старые перестают работать раньше срока. Поэтому универсальные антенные решетки постепенно теряют актуальность, остаются только дециметровые.

В аналоге продолжают передавать современные российские радиостанции, но они не работают на частотах приема ДМВ-антенн.

С дециметровой решеткой вы получите качество приема и защищенность от перегрузки выше, чем для универсальных предложений.

Самодельные антенны дециметрового диапазона

В девяностые годы прошлого столетия люди мастерили приемные ТВ-антенны сами. Несмотря на то, что необходимость в этом исчезла, соорудить собственную приемную решетку также просто.

Параметры самодельной антенны

Чтобы собственная сборка не разочаровала, нужно сделать устройство, удовлетворяющее базовым параметрам:

  • диапазон рабочих радиочастот 450-850 МГц;
  • коэффициент усиления 10-30 дБ;
  • коэффициент шума до 3 дБ;
  • поляризация должна соответствовать у приемника и передатчика – бывают горизонтальная, вертикальная, круговая…
  • входное и выходное сопротивление – 75 Ом;
  • питание отсутствует или работает от обычного телевизионного кабеля, 12-14 мА*ч.

Антенну можно сделать из разных материалов – кабеля, пивных банок или металлического листа. Получатся решетки различных форм – ромб, квадрат, вытянутая дельта, петля…

Делаем антенну своими руками

Расскажем, как сделать 5 антенны, принимающие аналоговый и цифровой сигнал DVB-T2. Среди рассмотренных вариантов, присутствуют такие:

  • Z-типа;
  • Логопериодическая;
  • Всеволновая;
  • Волновой канал;
  • Петля.

Телевизионный кабель с сопротивлением 75 Ом промаркирован надписью «РК-75».

Антенна Z-типа

Решетка выглядит как 2 ромба закрепленные друг к другу так, что образуют восьмерку. Кабель подключается в место соединения 2 ромбовидных металлических рамок.

В упрощенной реализации Z-тип (биквадрат) может состоять только из одного металлического ромба. Для усиленного прием он будет включать емкостные вставки в виде горизонтальной восьмерки. В этом случае подключайте кабель в зазоре между вставками.

Оптимальный размер стороны ромба – 34 см, а вставки – 17 см. Для сборки используйте трубки из алюминия, меди или латуни.

Телевизионный кабель прокладывайте вдоль сторон антенной решетки.

Достоинства:

  • легко изготовить из небольшого набора материалов;
  • надёжность.

Недостатки:

  • решетка чувствительна к поляризации;
  • понадобится зеркало-рефлектор для отражения волн на приемные резонаторы.

Антенну «восьмерку» используют дальнобойщики для приема амплитудно или частотно-модулируемого сигнала. С помощью неё они общаются с коллегами на трассе и слушают FM-радиостанции.

Петля

Для такого приемного устройства понадобится только телевизионный кабель. Его сердцевина металлическая и может получать сигнал в любом диапазоне радиочастот. Чтобы сделать антенну:

  1. Купите ТВ-кабель с медной сердцевиной;
  2. Обнажите до центральной жилы один конец телевизионного провода.
  3. Снимите внешнюю изоляцию на расстоянии 220 мм от обнаженного конца провода. Экранирующий слой должен остаться.
  4. Отступите ещё 220 мм и снимите изоляцию с экранирующим слоем до центральной жилы.
  5. Соедините центральные жилы на конце провода и на расстоянии 440 мм от него так, чтобы получилось кольцо.
  6. Обнажите противоположный край провода и установите на него разъем для подключения к телевизору.

На изготовление антенны хватит 5-10 минут, но она не будет принимать сигнал в сложных условиях эксплуатации. Если идея понравилась, но передатчик находится далеко, попробуйте сделать несколько петель. Расположите их на расстоянии 10-15 см друг от друга.

Логопериодическая антенна (ЛПА)

Одной из самых эффективных антенных конструкций является логопериодическая. Они лишена недостатков ряда конфигураций, предлагает равномерную амплитудно-частотную характеристику и высокий КУ без использования усиливающих устройств.

ЛПА работает в широком диапазоне радиочастот, но это незначительно ослабляет приемные качества антенны. Потери при передаче сигнала от решетки на кабель минимальны.

При конструировании антенны учитывайте, что:

  • длины резонаторов зависят друг от друга логарифмически;
  • расстояние между резонаторами зависит от рабочих частот;
  • размерность и удаленность вибраторов меняется не линейно, а в геометрической прогрессии.

Для крепления резонаторов используют 2 основных центральных стержня собирающей линии. Они идут параллельно один над другим с небольшим зазором.

Логопериодические антенны бывают 3 видов:

  • Дельта, в ней вибраторы составляют единую цепь. Они расположены зигзагообразно вдоль центральной линии из одного куска проволоки.
  • Волновой канал – вдоль центральных стерней на разном расстоянии расположены резонаторы одинаковой длины.
  • Симметричная. Исполняют в виде одинарной и сдвоенной конструкции с симметричным расположением вибраторов.

Чтобы соорудить ЛПА самостоятельно для дециметровых радиоволн, воспользуйтесь следующими характеристиками:

  • КУ – 8 дБ;
  • количество вибраторов – 11;
  • размер резонаторов и зазор между ними должен соответствовать таблице ниже.

Характеристики резонаторов для ЛПА

Характеристика Параметр
Длина резонаторов, см 15,95; 14,35; 12,92; 11,62; 10,46; 9,42; 8,47; 7,63; 6,86; 6,18; 5,56
Расстояние между резонаторами, см 10,84; 9,76; 8,78; 7,9; 7,11; 6,4; 5,76; 5,19; 4,67; 4,2
Размер перемычки до последнего элемента, см 76,8
Расстояние от первого резонатора до перемычки, см 8
Входное сопротивления, Ом 75
Преимущества Недостатки
Широкий диапазон приема Сложность сборки
Повышенный коэффициент усилен Затруднительно рассчитать размеры резонаторов и рефлекторов антенны самостоятельно
Принимает Wi-Fi, Bluetooth и сотовый сигнал

Как сделать ЛПА своими руками подробнее смотрите в видеоролике.

Антенна типа «волновой канал»

Волновой канал отличается одинаковым размером вибраторов. Прием сигнала на разных частотах возможен благодаря изменению расстояний между резонаторами.

Волновой канал (ВК) – разновидность антенны, используемой для дальнего приема. Под понятие ВК подходят сразу несколько разновидностей антенных решеток.

Чем больше вибраторов на корпусе ВК, тем больше КУ. Для работы с DVB-T2 подойдет вариант сопротивлением около 300 Ом. Рекомендуем использовать ВК совместно с усиливающими устройствами или симметризаторами.

Если решили собрать волновой канал, не используйте старые советские конструкции. Они непригодны для работы с современными мультиплексами.

Самый простой в сборке вариант состоит из десятка оцинкованных стержней, каждый из которых имеет ширину 1,5 см и до 0,1 см толщиной.

Характеристики для волнового канала

Характеристика Параметр
Размер задней планки, см 34,94
Размер второй планки, см 27
Длина 1 резонатора, см 19,71
Длина 2 резонатора, см 18,46
Длина 3-10 резонаторов, см 16,74
Расстояние между резонаторами, см 2,78; 9,14; 18,03; 26,93; 40,89; 53; 61,93; 74,8; 92,42; 10,518
Входное сопротивления, Ом 300

КУ для антенны растет от 8 дБ до 15 дБ с увеличением частоты приема сигнала.

Ещё один пример самодельного ВК с приемом на расстоянии до 30 км смотрите на видео.

Всеволновая антенна

Отличается от обычной антенны тем, что принимает метровые и дециметровые волны. Проще всего сделать её из двух разнодиапазонных подсистем.

В домашних условиях проще всего сделать всеволновую антенну (ВА):

  • из пивных банок;
  • в виде двух лепестков;
  • бабочкой.
Лепестковая антенна

В лепестковой конфигурации, медная проволока натягивается от центра к двум перекладинам. В результате получается 2 треугольных приемных лепестка.

Расстояние между кусками проволоки – до 2-3 см на концах и до 1 см в основании антенны.

Бабочка

Приемную антенну можно выполнить бабочкой. Для этого расположите резонаторы, как на фотографии ниже. Достаточно куска фанеры 55,8 на 6,3 см.

Расположите отверстия для монтажа вибраторов на расстояниях, указанных на рисунке ниже.

Вибраторами выступит медная проволока:

  • Отрежьте 8 кусков по 375 мм каждый. Зачистите по 2 см кабеля в центре каждого куска. Изогните изделия по центру зачищенных участков.
  • Отрежьте 2 куска по 220 мм. Разметьте каждую треть проволоки. Очистите изоляции в отмеченных местах и изогните каждую зачищенную зону поцентру.

В результате плечо каждого резонатора будет 18 см длиной. Расстояние между плечами – 75 мм.

Пивные банки

Одно из самых колоритных решений 90-х годов прошлого века. Достаточно двух банок объемнее полулитра. Для качественного приема покупайте кабель с сопротивлением не менее 75 Ом.

Для крепежа понадобятся саморезы, изолента и паяльник с припоем. Следуйте инструкции:

  1. Зачистите изоляцию на конце провода.
  2. Зачастите внешнюю изоляцию и скрутите экранирующий материал на расстоянии 10 см от конца провода.
  3. Прикрепите экранирующую скрутку и конец провода к верхним частям двух банок.
  4. Закрепите банки в одну линию на твердом каркасе – подойдет прут или обыкновенная вешалка. Расстояние между банками – не менее 7,5 см.

При необходимости меняйте расстояние между банками и мониторьте уровень поступающего сигнала через подключенный телевизор.

Чтобы усилить мощность такой антенны, увеличивайте количество банок. Крепите их в несколько уровней на жестком каркасе. Кабель продевайте через банки, отверстия в днищах просверлите заранее. Такое приемное устройство принимает сигнал на расстоянии до 50 км при правильной сборке.

Тройной квадрат Сотникова

Антенная решетка состоит из трех квадратных медных рамок. Их размеры уменьшаются по удалению от внешней. Квадраты соединены единой центральной жилой сверху.

Вся конструкция выгибается из медной проволоки в единое изделие. В конце спаяйте стыки между собой.

Преимущества Недостатки
Минимум пайки Чувствительность к малейшим изменениям конструкции
Хорошая чувствительность Узкая диаграмма направленности
Небольшой рабочий диапазон частот

Хорошая антенна принимает сигнал за десятки километров от источника даже без встроенного усилителя. Чтобы её сделать пользуйтесь нашими рекомендациями.

Самодельные антенны HDTV для периферийных участков | Small Business

Для цифрового телевещания требуется звуковая конструкция антенны, гарантирующая, что даже люди, находящиеся на окраине зоны приема, смогут принимать надежные сигналы. Существует множество примеров самодельных концепций, основанных на здравой теории и проверенных на практике. В этих конструкциях повсеместно используются базовые инструменты и недорогие компоненты, и для их изготовления не требуются специальные навыки.

Складной диполь

Эта конструкция антенны является отличным исполнителем, учитывая ее чрезвычайно простую конструкцию.Антенна состоит из одного сложенного куска металла, например вешалки для одежды, прикрепленного к деревянной доске. Открытые концы антенны присоединяются к согласующему трансформатору, превращая провод в базовый коаксиальный разъем. По сообщениям, эта антенна принимает сигналы на расстоянии более 50 миль от передающей башни. Эту антенну можно использовать как внутри, так и снаружи.

Галстук-бабочка

Эта конструкция основана на концепциях, заложенных в базовом свернутом диполе. Согласующий трансформатор связывает вместе набор V-образных металлических элементов, равномерно расположенных на доске.Пара проводов связывает две стороны вместе, пересекаясь сверху и снизу. Радиус действия этой простой самодельной антенны составляет от 45 до 50 миль.

Антенна Ховермана

Антенна Ховермана, также известная как SBGH или антенна Грея-Ховермана, является модификацией галстука-бабочки. Зигзагообразные элементы на каждой стороне деревянной или пластиковой планки соединяются посередине согласующим трансформатором. Единственное место, где соединяются две стороны — через трансформатор. Качество приема сигнала в этой конструкции улучшается наличием отражателя из фольги, установленного на расстоянии около 30 см позади элементов.Четыре элемента выступают из верхней и нижней сторон, увеличивая периферийные характеристики антенны. Диапазон также составляет около 50 миль. Из-за используемых материалов и общего объема они преимущественно используются внутри помещений в мансардных установках.

Установка

Эти антенны в большинстве случаев используются в вертикальном положении. Такие материалы, как дерево, подверженные погодным воздействиям, можно заменить синтетическими досками настила или другим материалом. Кроме того, металл каждого элемента может подвергнуться коррозии или ржавчине, если для элементов используются основные плечики для одежды или электрический провод.Их можно заменить на нержавеющую сталь при использовании на открытом воздухе. Вертикальные антенны никогда не следует устанавливать вокруг линий электропередач.

Ссылки

Ресурсы

Биография писателя

Дэвид Липскомб — профессиональный писатель и специалист по связям с общественностью. Липскомб обладает более чем десятилетним опытом работы в сфере бытовой электроники и рекламы. Липскомб имеет степень по связям с общественностью Университета Вебстера.

Как усилить сигнал телевизионной антенны Самодельный

Иногда ваши телевизионные антенны могут не дать вам наилучшего приема, особенно в случае аналогового сигнала, вы обнаружите, что телевизионные антенны перемещаются для определенных телевизионных станций.Это может сильно раздражать, особенно когда вы пытаетесь расслабиться и запоем смотреть любимые шоу.

Чтобы решить эту проблему навсегда, вам нужно знать, как построить самодельную телевизионную антенну, и вам нужно усилить сигнал самодельной телевизионной антенны для непрерывного развлечения.

В этой статье рассказывается, как создать и усилить сигнал самодельной телевизионной антенны? Самостоятельно.

Руководство по созданию самодельного усилителя телевизионной антенны

Прежде чем обсуждать, как усилить сигнал самодельной телевизионной антенны, сначала вам нужно построить самодельную телевизионную антенну.

материалов требуется для сборки самодельной антенны

  • картон.
  • фольга алюминиевая.
  • водонепроницаемый чехол.
  • маркер.
  • ножницы / нож.

Когда у вас будут готовы материалы, начните процесс сборки,

процедуру создания телевизионной антенны

Шаг 1:

Разметьте картонную деталь маркером и нарисуйте круг плюс два полукруга. При рисовании полукругов убедитесь, что они не больше круга, который вы нарисовали изначально.

Шаг 2:

После того, как вы выполнили первый шаг, теперь разложите две картонные части и вырежьте из них прямоугольник с помощью ножниц / ножниц. Длина прямоугольника должна быть немного больше диаметра круга. Прямоугольная деталь будет действовать как отражатель, поэтому вы должны иметь представление о необходимых измерениях, прежде чем разрезать картон.

Шаг 3:

После вырезания картона нужной формы используйте алюминиевую фольгу, чтобы покрыть одну сторону каждого прямоугольного картона.Затем вырежьте кружок из картона. Получив круг, вам нужно обернуть его длинным кусочком фольги. Сложите круг пополам после того, как вы обернули круг.

Вырежьте прорези в прямоугольном картоне и поместите круглые детали в прорези. Модель вашего проекта теперь должна выглядеть полукругом.

Шаг 4:

После того, как вы выполнили все шаги, вы заметите выступы круглого картонного куска, сложите его, и он должен почти напоминать выступ.Возьмите покрытый фольгой круг, который вы сложили пополам; теперь полукруг, в середине прорезаем дырочку. Отверстие должно быть достаточно большим, чтобы в него поместилась антенна, поэтому убедитесь, что вы делаете это в соответствии с размером антенны.

После того, как вы вставили антенну в картонное отверстие, прикрепите усилитель, и теперь вы можете использовать самодельную антенну, сделанную своими руками, для увеличения мощности вашей сети.

Руководство по усилению сигнала телевизионной антенны Самодельное производство

Растущая стоимость владения и использования кабельного телевидения заставила большинство домовладельцев искать реальные альтернативы в виде антенн.Это привело к растущему спросу на антенну со множеством компаний по всему миру.

Единственным недостатком владения антенной является то, что она предназначена не только для приема станций, но и для улучшения качества просмотра. Если вы устали платить сотни долларов в год за плохой сигнал, то эта штука для вас. Хотя идеи, которыми мы поделимся в этой статье, способны усилить сигнал вашей домашней антенны, важно, чтобы у вас был современный телевизор.

Не теряя времени, давайте рассмотрим, как можно усилить антенный сигнал.

Предметы, которые вам понадобятся для усиления антенного сигнала Самодельное производство

Хотя вы стремитесь усилить антенный сигнал как можно быстрее, есть пара вещей, которые вам понадобятся, если вы добьетесь этого. В их число входят:

  • Современный телевизор и контроллер — это наиболее важный предмет, который вам может понадобиться для этого. Как упоминалось ранее, ваш телевизор должен быть современным или умным, чтобы иметь возможность выполнять большинство функций.
  • Лента — этот предмет идеально подходит, если вы не хотите снимать краску со стен.Помимо этой ленты вам понадобится оловянная фольга.
  • Коаксиальный кабель. Хотя у большинства владельцев антенн есть запасные коаксиальные кабели, если у вас его нет, вам следует его приобрести. У них умеренная цена.

Наличие и сбор этих предметов заранее помогает облегчить работу, обеспечивая при этом плавное и плавное усиление сигнала телевизионной антенны.

Как усилить сигнал телевизионной антенны Самодельный

Чтобы усилить сигнал телевизионной антенны, вам нужно выполнить несколько шагов, если вы хотите успешно выполнить это.Шаги:

Шаг 1. Вам нужно перерезать кабель

Хотя обрезка кабеля может показаться вам легкой задачей, на самом деле существуют строгие правила, которым вы должны следовать. Хотя они могут показаться простыми, они способны либо сделать, либо сломать всю задачу по усилению сигнала вашей телевизионной антенны из дома.

  • Чтобы сделать две антенны, вам нужно разрезать коаксиальный кабель на две отдельные части. Как только вы этого не сделаете, вам нужно осторожно и медленно удалить «внутреннюю изоляцию» кабеля.Чтобы не порезаться в процессе, вам, возможно, придется носить защитное снаряжение, но если у вас его нет, вам следует быть особенно осторожным при обрезке кабеля.
  • Особенно рекомендуется не разрезать металлический экран кабеля. При этом следует просить предельной точности и осторожности.
  • Не повредив металлический экран, скрутите его так, чтобы он выглядел как проволока. Для внутренней изоляции вам просто нужно намотать ее на медный провод.
  • Как только это будет сделано, вам нужно будет осторожно удалить белую изоляцию кабеля.
Шаг 2 — Время сделать антенну

Изготовление антенны может быть довольно сложной задачей, особенно если это ваш первый раз. Вы можете выбрать два разных дизайна — соединенные концы и отдельные концы.

Хотя вы, вероятно, задаетесь вопросом, что лучше, правда в том, что статистически ни то, ни другое. Однако большинство пользователей со временем утверждали, что дизайн с «отдельным концом» имеет тенденцию находить больше каналов, чем другой дизайн. Кроме того, конструкция с «соединенным концом» считается более стабильной и не режется так же легко, как конструкция другого типа.

В настоящее время вам решать, какой из типов дизайна выбрать.

Шаг 3 — Подключение кабеля к вашему современному или Smart TV

Прежде чем вы сможете подключить его к вашему телевизору, на самом деле есть одна маленькая вещь, о которой вы должны позаботиться, и это соединение алюминиевой фольги.

Вам просто нужно прикрепить алюминиевую фольгу к концам кабеля. Как и в случае с другими шагами, упомянутыми здесь, рекомендуется делать этот разрез осторожно и точно, чтобы фольга не оборвалась.Постарайтесь прикрепить к кабелю алюминиевую фольгу, чтобы он не упал.

По завершении приклейте фольгу и кабель вместе на стене, на которой он будет установлен. Подключиться к телевизору может быть довольно сложно, особенно если у вас нет современного телевизора. Например, большинство интеллектуальных телевизоров поставляются со встроенным тюнером, в то время как более старые телевизоры требуют, чтобы вы устанавливали его самостоятельно.

Вот шаги, которые вам необходимо предпринять.

  • Сначала вам нужно подключить не обрезанный конец коаксиального стола к вашему современному телевизору, а затем включить его.Как только это будет сделано, вам нужно будет выбрать марку и модель вашего телевизора.
  • С помощью ТВ-контроллера или пульта дистанционного управления нажмите кнопку «МЕНЮ», затем выполните поиск по запросу «КАНАЛ» или «Настройка EZ».
  • Когда ваш кабель уже подключен к антенне, большую часть времени антенна сама принимает широковещательный сигнал из эфира. Следующее, что нужно сделать прямо сейчас, это выбрать между — ВОЗДУХ и АНТЕННА.
  • В зависимости от марки и модели вашего телевизора поиск каналов может занять до пяти (5) минут.Пока идет поиск каналов, рекомендуется не двигаться и не пытаться прикасаться к антенне. Это могло нарушить процесс поиска.
  • После завершения поиска вы можете наслаждаться неограниченным и непрерывным просмотром телепрограмм.
Шаг 4 — Усиление сигнала телевизионной антенны Самодельный

Большинство телевизоров, доступных сегодня, поставляются с опцией настройки сигнала, которая сообщает, имеет ли канал сильный сигнал. Если есть местные каналы, которые, как вы заметили, не принимаются вашим телевизором, вы можете ввести их вручную.

Если сигнал для любого канала нулевой, то это может означать только одно — антенна размещена не на той стороне дома. Что вы должны сделать? В таких случаях вам нужно перемещать антенну, пока сигнал не станет 50:60.

Советы по улучшению сигнала телевизионной антенны

По-прежнему наблюдается плохой сигнал даже после выполнения шагов, упомянутых ранее? К счастью для вас, есть проверенные советы и рекомендации, которыми можно умолить, чтобы получить оптимальный сигнал дома.

Найдите радиовещательные вышки в вашем районе

На самом деле это первое, что вам нужно сделать, прежде чем вы решите установить антенну дома. Это нужно сделать еще до того, как вы решите приобрести антенну. Определение вышек вещания в вашем районе поможет вам лучше понять важность антенн и их полезность при выборе каналов, которые вы хотели бы смотреть.

В настоящее время существует множество веб-сайтов, которые могут помочь вам определить местонахождение различных радиовещательных вышек в вашем районе

Установите антенну рядом с окном или точно у окна

Меньше препятствий между вашей антенной и направлением трансляции башня, тем лучше для тебя.Большинство людей не знают, что стены и потолки — это препятствия, которые могут затруднить оптимальный доступ к телебашне. При отсутствии других серьезных препятствий, таких как дерево, установка антенны на возвышении рядом с окном обеспечит прямой доступ к ближайшей радиовещательной вышке, что, в свою очередь, обеспечит лучший и четкий просмотр.

Хотя размещение антенны на окне может быть идеальным вариантом, есть важные моменты, которые вы должны принять близко к сердцу. Они включают;

  • Остерегайтесь любых форм поглощения тепла.По мнению экспертов, вы должны убедиться, что белая сторона антенны обращена наружу, чтобы предотвратить поглощение тепла.
  • Во-вторых, прикрепите кабель и катушку к окну, как упоминалось ранее.
Поместите на возвышении

Если вы решите использовать какие-либо средства идентификации радиовещательной вышки, они попросят вас ввести высоту антенны. У этого вопроса есть важная причина — чем выше антенна, тем лучше прием.Это так просто.

Рекомендуется размещать антенну высоко, чтобы улучшить прием и, в свою очередь, улучшить качество просмотра. Если вы живете в районе, где вещательная вышка находится далеко от вашего места жительства, вы можете подумать о том, чтобы разместить антенну выше, чем обычно.

Держитесь подальше от металла

Как правило, металлические предметы или поверхности рядом с вашей антенной могут вызывать прерывания и время от времени блокировать общий прием сигнала. Чтобы лучше объяснить, если ваша антенна расположена рядом с окном, где есть металлическая защита от взлома или решетки, это может повлиять на ваш прием.

Это означает, что если ваша крыша металлическая или оконные решетки металлические, то устанавливать антенну там бесполезно. Старайтесь держать антенну подальше от металлических предметов.

Попробуйте разные положения антенны

Хотя всем просто нравится установить антенну и начать принимать сигнал, это не работает. Вам нужно попробовать разные положения антенны, прежде чем вы остановитесь на одном. В идеале, тестирование разных позиций гарантирует, что вы получите лучшую из них.

Это также идеально подходит для людей, которые живут в районах, где телевещательная вышка находится далеко от них.

Заключение

Получение наилучшего приема сигнала при просмотре телевизора очень важно. Со временем для большинства владельцев антенн стало трудно усилить сигнал телевизионной антенны, в этой статье обсуждается пошаговое руководство по усилению вашего сигнала из дома.

Стоит ли того ТВ-антенна Dollarama за 3 доллара?

Я был на детской площадке, наблюдая, как мой ребенок играет на земле, когда я завязал свой любимый разговор с моей подругой Надин.Нет, мы не говорили ни о трусиках, ни о Value Village, ни о том, почему вы никогда не должны покупать чужие трусики в Value Village.

Мы болтали об отключении кабельного телевидения. Разговор мог пройти примерно так:

Я: Я, наверное, сэкономил миллион долларов, отказавшись от кабеля четыре года назад. Эта математика полностью работает.

Надин: Я тоже! Я использую антенну HDTV, чтобы смотреть кабельные каналы бесплатно.

Я: Я тоже! Я потратил 67 долларов на свой.У меня два канала.

Надин: ШЕСТЬДЕСЯТ СЕМЬ БАКОВ? Я купил свой за 3 доллара в долларовом магазине и получаю до девяти каналов.

Я: WHAAAAAAAAT? Я либо люблю тебя, либо нет. Соедините меня со своим долларовым магазином, я чувствую себя неуверенно.

Комнатная антенна HDTV за 3 доллара из долларового магазина? Я не смог бы построить самодельную телевизионную антенну за такие деньги. Я должен знать, я пробовал с немного необычными, но в основном унизительными результатами. Моя дочь называет этого «Сова».Я называю это «Отвратительное».

Затем была моя попытка сделать более «обтекаемую» версию. Этого назвали «Космический захватчик».

Обе телевизионные антенны, сделанные своими руками, работали отлично, пока Карл держал их, пока я высунулся из окна с поднятой рукой и согнутым коленом, который напоминал грустного розового фламинго или плохую интерпретацию хитовых браслетов 80-х, «Хожу как египтянин». . Обе попытки сделали вариант простой оплаты кабельного телевидения гораздо менее нелепым.И обе антенны дали мне всего два бесплатных эфирных (OTA) канала HDTV.

Так что HDTV-антенна за доллар казалась совершенно разумным вариантом по сравнению с этим. Может ли антенна HDTV за 3 доллара США конкурировать с моей моделью более высокого уровня за 67 долларов?

Я был полностью поглощен этим. Надин тоже была вовлечена — поэтому она купила мне один.

Теперь я первый, кто признает, что это не научное исследование характеристик дешевых телевизионных антенн. Я бы с удовольствием снабдил The People Across Canada (ладно, давайте не будем ограничиваться здесь, давайте нацелимся на The People of The World) антеннами HDTV за 3 доллара и попросим их доложить о результатах.Не случится. Так что давайте просто наслаждаться моими выходками такими, какие они есть — в основном экономная попытка бесплатно смотреть телевизор со скромной стороной любопытства. А теперь займемся этим.

Установка RCA HDTV-антенны за 3 доллара

ШАГ ПЕРВЫЙ: Распакуйте обещание. Распаковка антенны Долларама за 3 доллара была забавной. Устройство имеет маркировку «отремонтировано» и очень похоже на эту плоскую цифровую антенну RCA ANT1052F за 20 долларов, продаваемую на Amazon.

BTW: Напоминаем о покупке отремонтированных гаджетов.

Комнатная телевизионная антенна

Dollarama представляет собой плоскую пластиковую вещь с коаксиальным кабелем, напоминающую то, что понравилось бы только Бэтмену. Упаковка обещает бесплатные местные сигналы HD / VHF / UHF и улучшенный прием труднодоступных каналов с возможностью «исчезать в окружении».

Моя текущая многонаправленная усиленная цифровая плоская антенна RCA ANT1450BF за 67 долларов была куплена в FutureShop и теперь продается на Amazon за 25 долларов. Эта модель представляет собой маленький черный монолит с намеками на космическую одиссею 2001 года.Я бы открыл его, но сомневаюсь, что в нем полно звезд.

Маркетинг гласит: «Запатентованная конструкция улучшает прием за счет усиления слабых сигналов и превосходит традиционные антенны без необходимости постоянной настройки». Я предполагаю, что часть «нет необходимости в постоянных корректировках» означает, что вам не нужно ходить, как египтянин, чтобы смотреть телеканал CBC. Хорошо знать.

ШАГ ВТОРОЙ: Сборка. Я схватил свою крестообразную отвертку, выполнил инструкции и собрал «крылья антенны» вместе.

Обязательно снимите защитное пластиковое покрытие с крыльев, если у вашей отремонтированной модели такое покрытие. Несмотря на то, что Бэтмен был крестоносцем в плаще, он не может работать на полную мощность с пластиковым покрытием — все это знают.

ШАГ ТРЕТИЙ: Установка. Я пытаюсь придумать более простой способ сказать: «Затем я подключил антенну, похожую на Бэтмена за 3 доллара, в свой телевизор», но операция была действительно такой простой.

Заметили, как Бэтмен аккуратно исчезает в окружении? Для сравнения, мой черный монолит за 67 долларов выглядит как неприглядная коробка, привязанная к моей стене.У меня нет фотографии, но я снова просматриваю фотографию «Сова» и представляю, как там висит черный ящик. Пока что я голосую за антенну Бэтмена за 3 доллара за эстетику.

Бэтмен: 1
Черный монолит: 0

Теперь реальный тест — сканирование каналов. Захватывает ли HDTV-антенна Dollarama за 3 доллара столько (или больше) каналов, сколько моя комнатная модель за 67 долларов?

Два канала. Вздох.

И победитель…?

Другие итоги: Да. Отремонтированная комнатная антенна RCA HDTV за 3 доллара США сканирует столько же доступных цифровых каналов OTA с четким изображением, сколько и более дорогая модель за 67 долларов.Поскольку антенна за 3 доллара представляет собой удивительную экономию в 96 процентов и исчезает из поля зрения, я ругаю себя за то, что раньше не стал болтать с мамами на детской площадке. Давайте все поблагодарим Надин, хорошо?

Итак, что я собираюсь с этим делать?

К сожалению, недалеко от моей гостиной, потому что именно там в моей квартире самый сильный сигнал OTA. И это своего рода суть в захвате бесплатных OTA-радиоволн с помощью антенны HDTV — как правило, это больше зависит от вашей близости к телевизионному передатчику, чем о цене вашей телевизионной антенны.Результаты всегда будут разными.

Те, кто смотрит телевизор в бетонных подвалах, могут получить ноль каналов, в то время как те, кто живет в многоэтажных зданиях с беспрепятственным доступом к сигналам телебашни, часто получают десятки каналов. У меня есть подозрение, что независимо от того, какую антенну HDTV вы подключите, ваш прием будет определяться местоположением, местоположением, местоположением.

Так чего стоит 3-долларовая HDTV-антенна от Долларамы? «Святой джекпот, Бэтмен!» Если вы не хотите терять три доллара и рисковать отсутствием приема, исследуйте мощность сигнала в зависимости от вашего местоположения на сайте www.антеннойweb.org (США) или www.tvfool.com (Канада), чтобы узнать, какие вещательные компании передают локально, ваше расстояние до ближайшего передатчика и направление, в котором ваша антенна HDTV должна быть успешной.

А теперь извините, пока я немного отойду от трубки сисек. У меня есть несколько телевизионных антенн, сделанных своими руками, которые нужно утилизировать, и нужно написать телевизионную драму. В моем фильме, снятом для телевидения, «Бэтмен» ловко побеждает «Сову» и «Космический захватчик», побеждая злодея с завышенной ценой «Черный монолит». Еще я должен Надин три доллара.

Любовь,
Керри

Вопрос: Как получить ремонт телевизора по дешевке?

Поддержка Squawkfox

Вы замечательные, и ваше покровительство помогает поддерживать мой независимый блог в живых. Ваша доброта покрывает плату за хостинг, новые статьи и видео. Мой контент охватывает долги, сбережения, инвестирование, финансовое планирование и поведенческую экономику. Поддержите Squawkfox всего за 1 доллар — и это займет всего минуту. Спасибо.

Станьте покровителем!

ТВ антенный усилитель «Wonder How To

Как к

Сделайте дешевый усилитель антенны WiFi

Патрик Нортон Показывает, как сделать простой усилитель антенны WiFi.Этот усилитель представляет собой параболический отражатель, предназначенный для фокусировки сигнала, чтобы он был сильнее и мог проецировать дальше. Это идеально, если ваш беспроводной маршрутизатор неудобен и не может транслировать сигнал Wi-Fi на дальние расстояния … подробнее

Как к

Подключение цифро-аналогового телевизионного преобразователя

Посмотрите это, чтобы узнать, как подключить цифро-аналоговый телевизионный преобразователь.Когда аналоговое вещание закончится в феврале 2009 года, вам придется либо купить новый телевизор, либо заплатить за кабель, либо получить конвертер. Шаг 1: Купите преобразователь RCA DTA800 у вашего любимого продавца … больше

Как к

Сделайте антенну DTV и стедикам

Узнайте, как сделать антенну DTV и стедикам.Коробка цифрового преобразователя? Проверять! Отличный прием? Не так много. Джон Парк показывает, как взять пригоршню проволочных вешалок и сделать телевизионную антенну, обеспечивающую отличный цифровой прием. В то время как он этим занимается, он также снимает … еще

Как к

Подготовьтесь к переходу на цифровой T.V.

Все говорят о переходе на цифровое вещание, но что это значит для вас, вашего телевизора и вашей старой антенны с заячьими ушками? Вам понадобится цифро-аналоговый преобразователь, услуга платного телевидения или телевизор со встроенным цифровым тюнером. Совет: выпущенные правительством купоны на раскопки … подробнее

Как к

Подключите блок цифрового преобразователя к аналоговому телевизору

Этот видеоурок от Consumer Reports покажет вам, как подключить цифровой преобразователь к аналоговому телевидению.Это пошаговые инструкции по подключению цифрового преобразователя, а также советы и рекомендации по устранению неполадок, которые помогут вам на этом пути. Этот конвертер DTV … больше

Как к

Взломайте спутниковую антенну на усилитель сигнала WiFi

Есть много способов утилизировать спутниковую антенну, и это один из них.Из этого видео-урока вы узнаете, как вставить старую спутниковую антенну в биквадратную антенну WiFi. Подробные пошаговые инструкции по созданию собственного усилителя аудиосигнала см. Здесь!

Новости

Rabbit Ears = Free HDTV

The New York Times сообщает о преимуществах выбора антенн цифрового телевидения по сравнению соплата кабельного ТВ. За исключением случайных пятнистых сигналов, молодые зрители считают антенны предпочтительным выбором, учитывая, что экономия составляет половину обычных затрат на кабельное телевидение и … подробнее

Как к

Будьте готовы к передаче цифрового телевидения

В этом видеоуроке, состоящем из четырех частей, подготовленном Федеральной комиссией по связи (FCC), вы узнаете, как подготовиться к передаче цифрового телевидения.Готов ли ваш телевизор к цифровому телевидению? К 17 февраля 2009 года телеканалы прекратят вещание в аналоговом виде и вещают только в … подробнее

Как к

Сделайте антенну цифрового телевидения

Аналоговое телевидение прекратит вещание 12 июня 2009 года.Если вы еще не готовы к переходу с аналогового на цифровой, будьте готовы. Вы можете купить цифровой преобразователь и цифровую антенну для аналогового телевидения, вы можете приобрести цифровую антенну для телевизора с поддержкой DTV … подробнее

HowTo

Смотрите телепередачи и фильмы в Интернете бесплатно

Готовы перейти к бесплатному просмотру телепередач и фильмов? Если вы заинтересованы в использовании таких приложений, как Boxee и Hulu, или телевизионных приставок, таких как Roku и TiVo, LifeHacker предлагает исчерпывающее руководство по снижению расходов на кабельное телевидение.Узнайте о плюсах и минусах перехода на Интернет на … еще

Как к

Установите DIGA для отображения EPG (антенны) на Panasonic DMR-EH75V

Как настроить загрузку телегида? Посмотрите этот видеоурок о том, как настроить DIGA для отображения EPG (электронного расписания программ) (антенна) на Panasonic DMR-EH75V.Этот DVD-рекордер Panasonic прост в эксплуатации и удобен для записи. Просто посмотрите видео, чтобы узнать подробнее

Новости

Переработайте старую спутниковую тарелку в усилитель Wi-Fi

Пытаетесь сохранить беспроводной сигнал? Если вы изо всех сил пытаетесь транслировать Hulu с заднего двора, у DocZee есть идея.Снимите эту старую спутниковую тарелку DirecTV с крыши. Измените его на усилительную антенну 802.11 WiFi 2,4 ГГц. О, сделайте из нее антенну, которая вращается! Этот хак … еще

Оскар 2016

Как посмотреть в прямом эфире 88-ю церемонию вручения премии Оскар

Освещение 88-й церемонии вручения премии Оскар, также известной как «Оскар», выйдет в прямом эфире в это воскресенье, 28 февраля, в 16:00.м. PT (19:00 по восточному времени). Сама церемония, которую проводит Крис Рок, должна начаться в 17:30. Тихоокеанское время (20:30 по восточному времени). ABC уже третий год будет транслировать мероприятие в прямом эфире … подробнее

Как к

Сделайте божью коровку из жевательной пасты

Вы когда-нибудь задумывались, как повара по телевизору делают эти реалистичные торты? Что ж, из этого туториала Вы узнаете, как сделать очаровательно выглядящую божью коровку для верхней части торта.В этом видео, состоящем из двух частей, вы узнаете, как сделать блестящую помадную божью коровку (пасту из жевательной резинки) со съедобными усиками. …более

Как к

Сделайте параболический усилитель WiFi с алюминиевой фольгой

Свертки бумаги по кругу для закрытия модема помогут значительно увеличить помехи WiFi.Это помогает увеличить радиус действия WiFI и низкий уровень сигнала. Это параболическая антенна для отражения сигнала в направлении вашего ноутбука.

Как к

Смотрите телевизор на компьютере

Чтобы смотреть телевизор на компьютере, вам понадобится ТВ-тюнер.У вас есть два варианта. Есть флешки и карты pci. PCI — это внутренняя печатная плата, которая входит в ваш компьютер. Карта pci очень проста в установке. Буквально просто откройте компьютер и вставьте его в доступный pci sl … подробнее

Новости

10 лучших способов исправить проблемы iPhone 4

Возникли проблемы с приемом голоса на iPhone 4? Ты не одинок.К счастью, Apple дала понять в пресс-релизе за пресс-релизом, что это не их вина, а наша. И они правы! Apple может только так много; если люди будут продолжать так сильно лажать, они п … больше

Новости

Как смотреть мартовское безумие 2016 в прямом эфире бесплатно

Раньше смотреть баскетбольный турнир NCAA Men’s Division I без кабеля было легко.Пока у вас есть подключение к Интернету, CBS и Turner (TBS, TNT и TruTV), которые совместно транслируют «Мартовское безумие», позволяют вам смотреть все 67 игр онлайн бесплатно. Хотя ограничение … еще

Справочник покупателя

20 лучших праздничных подарков хакерам 2018 года

Для непосвященных может быть сложно купить того особенного хакера в своей жизни идеальный подарок к празднику.Вот почему мы отказались от предположений и составили список из 20 самых популярных товаров, которые покупают наши читатели. Независимо от того, покупаете ли вы подарок другу или уже были …

Самодельная телевизионная антенна — Самодельные направляющие

Если вы умеете собирать самодельные телевизионные антенны, не нужно покупать дорогие вещи, которые вы видите в магазинах. Сделав его самостоятельно, вы сможете настроить его, не беспокоясь о затратах.

Сделайте антенну

Необходимые инструменты и материалы

Швейная булавка (средний размер)
Пластиковая лампочка
1 антенна (подойдет та, что установлена ​​в машине)
Провод динамика (1 фут длиной)
Кусачки

Инструкции

Если это еще не сделано, прикрепите пластиковую грушу к швейной булавке. Оберните проволоку на игле. Поместите провод возле лампочки. Убедитесь, что проволока контактирует с металлической частью иглы.Дважды проверьте и убедитесь, что проволока намотана на иглу. Возьмитесь за другой конец провода. Подключите его к антенне.

Убедитесь, что есть контакт, чтобы эта самодельная телевизионная антенна работала. Теперь вставьте это в розетку, к которой будет подключена антенна. Включи телевизор. Перемещайте антенну до тех пор, пока изображение не станет четким.

Сделайте антенну II

Необходимые инструменты и материалы

Провод громкоговорителя
Резак
Инструмент для зачистки проводов
Обруч для металла и художественного промысла
Отвертка с плоской головкой

Инструкции

Используйте резак и нарежьте провод динамика до десяти футов в длину.Вы можете использовать провод любого типа, если он токопроводящий. Акустический провод предпочтительнее, потому что он гибкий. Возьмите инструмент для зачистки проводов и очистите кожу. Должен быть открыт дюйм металлической проволоки.

Следующим шагом к изготовлению самодельной ТВ-антенны является обвязывание проволоки вокруг обруча. Оберните провода вокруг него. Надежно закрепите провод. Дайте себе немного места на другом конце для работы с проводами. Теперь можете повесить это на стену.

Найдите антенну УВЧ за телевизором. Вокруг него будут маленькие винты.Прикрепите к этим винтам зачищенный конец антенны. При необходимости воспользуйтесь отверткой. Включи телевизор. Положите на него антенну. Продолжайте перемещать его, пока не получите четкий прием.

Советы и предупреждения

Эту самодельную ТВ антенну можно использовать даже без УВЧ. Просто подключите антенну к коаксиальному кабелю. Это место, где проложены провода кабеля. Положите на него оголенные концы.

Приобретите регулируемую антенну, чтобы ее можно было легко модифицировать. Это позволяет легко перемещать антенну и получать более четкий прием.Попробуйте использовать большую швейную булавку, чтобы она не выпала из выпускного отверстия.

Будьте осторожны при использовании иглы. Если вы получили порез, промойте рану водой. Наложите на нее повязки или антисептик. Надевайте очки, чтобы лучше видеть.

Будьте терпеливы при настройке антенн. Для получения четкого приема вам может потребоваться установить его в очень точном месте. Попробуйте разные области. Некоторые приборы также могут создавать помехи сигналу. Попробуйте переставить некоторые из них, если прием не меняется.

Чтобы создать самодельную телевизионную антенну, нужно лишь немного разобраться в проводке. Теперь вам не нужно беспокоиться о том, чтобы раскошелиться на большие деньги только для того, чтобы получить четкие сигналы.

VN: F [1.9.22_1171]

Рейтинг: 0.0 / 10 (0 поданных голосов)

Лучшая телевизионная антенна Установка / монтаж на чердаке

Получите максимальную производительность от вашей цифровой телевизионной HD-антенны высокой четкости, установленной на чердаке.

  • Некоторые телевизионные сигналы слишком слабы для приема телевизионной антенной, установленной на чердаке?
  • Какие строительные материалы должны проникнуть телевизионный сигнал, чтобы достичь антенны?
  • Достаточно ли места на чердаке для телевизионной антенны подходящего размера?
  • Сколько сигнала будет потеряно по сравнению с установкой антенны снаружи?
  • Как выбрать лучшую ТВ-антенну для чердака.

Направленные антенны с высоким коэффициентом усиления всегда лучше работают на чердаке, чем много- и всенаправленные чердачные антенны.



Строительные материалы играют роль в определении успеха телевизионной антенны , устанавливаемой на чердаке.

Некоторое время назад я подключил к своему измерителю напряженности поля телевизионную антенну. Измеритель напряженности поля измеряет мощность любого отдельного ТВ-сигнала. Я взял кусок 7/8 «OSB-стружечной плиты и проверил мощность сигнала нескольких телеканалов без платы перед телевизионной антенной.Затем я поместил доску на расстоянии около 6 футов перед антенной. Я обнаружил, что на каждом канале уровень сигнала уменьшился с 10% до 30%, когда плата находилась перед антенной. Чем ближе я пододвигал плату к антенне, тем слабее становился сигнал, по мере того как я отодвигал ее дальше, сигналы становились сильнее. Помните об этом, размещая антенну на чердаке. Чем дальше вы сможете держать антенну от любых препятствий для передачи сигнала перед ней, тем лучше.


У вас есть крыша из металла, кирпича, кирпича, лучистого барьера или черепицы?

Если направление передатчика станции требует, чтобы сигнал проник в любой из этих материалов, ваши шансы на успех уменьшаются. Однако, если направление ТВ-передатчика позволяет сигналу проникать через дерево, обычную крышу или виниловую обшивку, чтобы достичь антенны, все должно быть в порядке. Лучше всего использовать фанерную крышу, покрытую одним слоем битумной черепицы. Во многих домах есть металлическая полоса шириной 2-3 фута, которую нельзя увидеть, установленную под черепицей у нижнего края крыши.Всегда устанавливайте антенну выше этой точки так, чтобы линия прямой видимости антенны передатчика находилась выше или ниже металлической полосы.


Есть ли у боковых стен чердака металлический сайдинг, изоляция из фольги, теплоизоляционный барьер, кирпич или любая кладка ?

Все эти материалы являются неприятными блокираторами сигналов. Лучше всего попытаться разместить антенну так, чтобы линия прямой видимости от ТВ-передатчиков до антенны не была преграждена никаким из вышеупомянутых материалов.


Потеря сигнала на чердаке VS. за пределами.

Теперь вы знаете, что строительные материалы имеют большое значение. Высота телевизионной антенны также влияет на мощность сигнала. Необходимо учитывать дополнительное возвышение антенны, которое можно получить, установив антенну снаружи над линией крыши. На более слабые телевизионные сигналы и телевизионные сигналы с большего расстояния больше всего влияет подъем антенны. Поместит ли дополнительное внешнее возвышение антенну над окружающими препятствиями для сигнала, такими как дома соседей, холмы и т. Д.


Однако самым большим фактором в определении вашего успеха может быть гремлин на чердаке.

Несколько лет назад я установил антенну на чердаке клиента. Их и меня порадовали результаты приема. Через некоторое время сосед этого клиента позвонил и попросил проделать такую ​​же работу в их доме. Оба дома были новой постройкой и располагались на расстоянии 250 футов друг от друга. Оба дома были двухэтажными и построены из одних и тех же материалов одним и тем же строительным подрядчиком с разницей в пару месяцев.Оба были окружены несколькими милями открытых сельскохозяйственных угодий, и антенны на каждом чердаке находились в пределах одного-двух футов друг от друга. Как ты думаешь, я смогу заставить работать антенну второго клиента на чердаке. Я попытался переместить антенну в несколько мест на чердаке. Я попробовал другую антенну, но ничего не помогло. Я не видел никаких факторов приема, которые могли бы повлиять на эту разницу, но я не мог добиться приемлемого приема ТВ. Я взял ту же антенну, которая вышла из строя на чердаке снаружи на крыше примерно на 4 фута выше того места, где она находилась на чердаке.Разница была поразительной, это было почти как щелкнуть выключателем. По сей день я не могу сказать вам, почему это произошло. Я уверен, что на это есть веская причина, но я виню в этом гремлинов на чердаке. Не беспокойся о гремлине на чердаке. Они редки и обычно не являются проблемой.


Как выбрать лучшую ТВ-антенну и оборудование для мансарды.

Первое, что нужно понять, это то, что телевизионная антенна того же типа всегда будет работать, по крайней мере, немного лучше, если она будет установлена ​​снаружи над линией крыши.На чердаке направленные антенны всегда работают лучше, чем всенаправленные. В некоторых регионах возможно, что некоторые входящие телевизионные сигналы могут быть слишком слабыми для приема телевизионной антенной, установленной на чердаке, но могут быть приняты той же антенной, установленной снаружи. Однако это не значит, что вы не сможете добиться успеха с антенной, установленной на чердаке. Первое, что я предлагаю, это заполнить форму рекомендации по ТВ антенне>. Это поможет вам определить подходящую телевизионную антенну и оборудование для вашего местоположения.Обдумайте вышеперечисленные темы, и если все кажется благоприятным для успеха, непременно установите телевизионную антенну на чердаке.

Примечание : Телевизионные антенны, установленные на чердаке, с большей вероятностью выиграют от установки предварительного усилителя сигнала или усилителя-распределителя, расположенного рядом с антенной. Усилитель сигнала может помочь компенсировать некоторые эффекты чердака. Все предлагаемые нами предусилители и усилители-распределители Winegard могут получать питание снизу через коаксиальный кабель, если электрическая розетка недоступна на чердаке.


Самая большая ошибка при выборе лучшей ТВ антенны для чердака установка

Выбор антенны слишком маленького размера и недостаточной для работы. Если антенна, лучше всего подходящая для вашего местоположения, слишком велика для доступного чердака, лучше всего выйти с антенной на улицу. Многие люди уменьшают размер антенны, чтобы она поместилась на чердаке, и это ошибка. Если для удовлетворения требований приема в вашем конкретном месте требуется антенна с высоким коэффициентом усиления сигнала (мощная), я предлагаю вам взглянуть на антенну HD Stacker.

Антенна HD Stacker> уникальный дизайн (всего 70 дюймов в длину) позволяет ей работать так же хорошо, как антенны длиной более 12 футов. Если на чердаке не предусмотрена антенна размером с HD Stacker, обратите внимание на антенна EZ HD> дюйм на дюйм обе антенны превосходят антенны конкурентов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Any Queries? Ask us a question at +0000000000
