Самодельная тв антенна фото и описание конструкции

Если плохо работает заводская антенна или она вышла из строя, то ее можно заменить простой самодельной антенной. Если кто еще помнит, то раньше широко были распространены самодельные антенны типа «Ромбик», с двумя ромбообразными рамками. Эти антенны имели самый лучший прием и просты в изготовлении, но со временем в продаже появились китайские антенны, такие с усиками и прямоугольной отражающей решеткой сзади и встроенным усилителем. За счет усилителя они хорошо принимали сигнал, были дешевы и их можно сейчас видеть почти на каждом доме. Правда усилители в этих антеннах часто выходят из строя и люди обычно меняют антенну целиком, хотя плата усилителя продается в любом магазине и стоит совсем немного, связано это с сыростью и перепадом температур, попаданием влаги в корпус усилителя.

Если такой антенный усилитель поставить на » ромбик» то антенна просто отлично принимает ТВ сигнал, причем намного лучше чем китайские «с усиками». С антеннами я сталкивался уже давно и заметил что именно»ромбики» с усилителем принимают сигнал лучше чем заводские антенны. китайские антенны настолько неправильно сделаны, что их иногда приходится ставить боком к телевышке чтобы добиться более лучшего приема. Все началось просто с эксперимента , когда решил поставить усилитель на старую валявшуюся в чердаке антенну «ромбик» и разница просто удивила, китайская антенна показывала 9 каналов из 14-ти и при этом поворачивая одни каналы показывали лучше, а другие хуже, а поставив «ромбик» я обнаружил что все 14 каналов просто отлично принимаются.

Соседу по квартире я тоже так сделал, так как у него стояла старая антенна и внизу на трубе прикручена китайская, вынул оттуда усилитель и поставил на «ромбик» и он офигел от разницы. Потом так же делал и другим людям. В общем я убедился что простой «ромбик» с усилителем вне конкуренции, на крыше из двух десятков разных антенн, самый лучший прием у нас соседом на старые ромбики.

Сейчас на даче сделал новую антенну, тоже «ромбик» с усилителем, антенна всего пять метров от земли, а телевизор показывает отлично. Еще хочу заметить что 49-я плата усилителя работает лучше чем 777, 999, 9999, и прочие. 49-я плата самая мощная и предназначена для регионов со средним и слабым ТВ сигналом. Ниже сама антенна, уже установленная.

К сожалению самые первые фото где я делал ромбики из проволоки я по нечаянности удалил, поэтому просто расскажу что и как. В общем для изготовления нужны два отрезка проволоки длинной по 180см. Их нужно согнуть ромбиком, каждая сторона ромба по 45см. Если есть сварка, то конечно надо сварить, а если нет, то в помощь дрель. Места крепления на проволоке я расплющил молотком на железке и просверлил в них шуруповертом отверстия 5мм под болтики.

Проволоку желательно толщиной 6мм, можно и по тоньше, еще так же делают «ромбики» из сварочных электродов ил 4-ки, диаметр электродов 4мм и длинна как раз 45см. Стороны ромба нудно делать именно 45 см, я делал и по 50см и по 40 см, но прием немного хуже.
Ниже фото где уже все сделано и покрашено вместе с усилителем, осталось только антенный провод подсоединить и поднять антенну. Как видите усилитель тоже прокрашен чтобы влага не портила плату и там от воды во время дождя не было замыканий и окисления-ржавения контактов и дорожек.

Сдесь уже подсоеденен антенный кабель

Как видите антенна очень проста в изготовлении, надежна и поверте принимает сигнал лучне чем заводские дешовые антенны, нужно лишь поставить уселитель. И хорошо изолируйте сам уселитель так как часто именно ранней весной, когда сильная влажность, снег с држдем и перепады тепмператур, эти уселители выходят из строя.

Антенна для цифрового ТВ своими руками (15 фото)

Самодельная активная антенна для цифрового ТВ своими руками: подробное описание изготовления с пошаговыми фото.

Для приёма цифровых каналов, вовсе необязательно покупать дорогую антенну, ведь можно своими руками сделать хорошую, мощную антенну и обойдётся она вам в три раза дешевле!

Итак, для приёма цифровых каналов, понадобится телевизор и цифровая приставка, если в вашем телевизоре уже есть встроенный цифровой тюнер DVB T-2, то и приставка ненужна, остаётся сделать самодельную антенну и подключить её к телевизору.

Сразу хочу уточнить, что цифровое ТВ, де-то будет работать и с куском провода, а где-то и наружная активная антенна не всегда помогает, здесь всё индивидуально, зависит от местности и отдалённости телевизионной вышки. Универсального решения нет, но в любом случае, телевизионный сигнал, принимаемый активной антенной — более устойчив, и для подавляющих случаев такой антенны вполне достаточно.

Рассмотрим процесс изготовления антенны для приёма цифрового ТВ.

На понадобятся материалы: проволока или трубка – алюминиевая или медная Ø 3 — 5 мм. длиной примерно 600 мм.

Комплект метизов, состоящий из двух винтов М3 × 10 мм, двух гаек М3, и четырёх шайб.

Для подключения антенны будем использовать коаксиальный (антенный) кабель.

Штекера.

Усилитель антенный от (я предпочитаю в данной конструкции — 555, 777, 2000) — 1 шт. (продаётся в каждом радиомагазине).

Инжектор к усилителю (если используете цифровую приставку, то инжектор ненужен, питание усилителя идёт от приставки).

Процесс изготовления ТВ антенны очень прост: отрезаем от проволоки длину в 600 мм, затем нужно согнуть кольцо (изготовить вибратор), а кончики расплющить и просверлить в них отверстия Ø 3 мм.

При наличии усилителя, строгие размеры вибратора не критичны, но, несомненно, они будут очень важны (необходимо рассчитывать), если делать антенну в пассивном варианте (без усилителя).

Подсоединяем телевизионный кабель к антенному усилителю. Внимательно проследите, чтобы не было замыкания между оплёткой и центральной жилкой коаксиального кабеля.

Далее кабель идущий от антенного усилителя подсоединяем к инжектору.

Выгнутый из проволоки вибратор, крепим к плате усилителя.

Собрав всё вместе, нужно подключить кабель антенны к приставке или через инжектор непосредственно к телевизору с DVB T-2 тюнером.

Зайдя в МЕНЮ, в ручной настройке, установить канал для цифрового приёма в данной местности, и включив питание антенны (в МЕНЮ для ТВ приставок) или через инжектор (для телевизора с DVB T-2 тюнером), найти место лучшего приёма для антенны, ориентируясь по шкале «качества сигнала» на экране телевизора.

Самодельная антенна с усилителем, отлично ловит цифровые ТВ каналы, её конструкция предельно проста, изготовить может каждый желающий.

Самодельная настраиваемая антенна для цифрового ТВ DVB-T2

Самодельная активная ТВ антенна с настройкой под нужную частоту несущего пакета DVB — T каналов: подробное описание изготовления с фото.

Принцип работы этой антенны, основан на приёме телевизионных каналов видоизмененным кольцевым вибратором. В работе антенна показала себя очень неплохо.

Конкретно в моём случае, пакеты DVB — T находятся на 36 и 50 каналах ДМВ, с ретранслятора, расположенном на расстоянии 15 км. Так же на 57 и 59 каналах, с вышки, удалённой за 100 км, от места где производилось испытание этой антенны. Поэтому опубликованные в видео размеры, с учётом перестройки, были выбраны для каналов с 26 по 59.

Но если нужные пакеты каналов будут в другом частотном диапазоне, антенну можно изготовить и по другими размерам с возможностью перестройки с 21 по 49 и с 30 по 69 каналы, причём изменения размеров будут касаться, лишь диаметра кольцевого вибратора.

Использованы материалы:

Алюминиевый провод Ø 3 ÷ 5 мм. Я использовал провод ПАВ 16 (провод алюминиевый одножильный сечением 16 кв.мм).

Кусок (100 ÷ 150 мм) алюминиевого провода Ø 2 ÷ 2,5 мм.

Усилитель антенный.

Пара винтов М4, гаек М4, и четырёх соответствующих шайб.

Коаксиальный (антенный) кабель.

Штекер.

Инжектор питания для усилителя.

При использовании антенны в комплекте с цифровой приставкой, питание осуществляется соответствующей настройкой в самой приставке, и инжектор питания будет тогда не нужен.

Далее показан процесс изготовления антенны.

От провода ПАВ 16 отрезаем два куска по 300 ÷ 350 мм.

С одного конца, каждого провода, сделать зачистку от изоляции на 10 мм.

Слегка расплющиваем концы и сверлим отверстия Ø 4 мм.

На бумаге, нужно вычертить круг, диаметром зависящим от выбранного диапазона перекрытия каналов.

21 ÷ 49 канал — Ø 145 мм.
36 ÷ 59 канал — Ø 130 мм.
30 ÷ 69 канал — Ø 120 мм.

По средине чертим линию.

На расстоянии 13 мм по обе стороны от линии, нужно разметить и прочертить две параллельные линии.

От края окружности на линиях, делаем отметки на расстоянии 110 мм.

Учитывая диаметр провода с изоляцией и без, вычертить, отталкиваясь от ранее нанесённой осевой линии, эскиз антенны.

Затем, с помощью двух подложенных шайб и подходящего самореза крепим подготовленный край одного из обрезков провода, в месте пересечения ранее нанесённых линий с окружностью.

Гнём провод по контуру.

На изгибе снимаем с провода изоляцию.

Также выгибаем второй кусок провода.

Из отрезка алюминиевого провода Ø 2 ÷ 2,5 мм, делаем перемычку с межосевым расстоянием 26 мм.

Крепим винтами, усилитель к антенне.

Затем, нужно зачистить телевизионный кабель, подсоединить антенный усилитель с одной стороны и штекер или сразу инжектор (в случае применения сетевого) с другой, внимательно проследив за отсутствием замыкания между оплёткой и центральной жилой коаксиального кабеля.

Самодельная ТВ антенна, готова! Нужно расположить антенну в удобном месте, где приём будет устойчивым и, сжав пассатижами, зафиксировать перемычку на антенне в месте, где сигнал будет максимальным для обоих пакетов телевизионных каналов.

Видео, автора, где также показано, как сделать антенну для приёма цифрового ТВ.

Как сделать антенну для телевизора своими руками?

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

Зачистить оба конца медной проволоки.
Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Жестяные банки

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

Соединяющий кабель.
Несколько банок из пива.
Штекер.
Шурупы в количестве 2 штук.
Отвертки.
Изоляционная лента или термоусадочная трубка.
Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

Прикрепить банки к брусу или трубе на расстоянии 6–7 см.
Затем к банкам нужно прикрутить шурупы.
Зачистить концы коаксиального кабеля и вставить в саморезы.
Чтобы самоделка работала даже вовремя плохих погодных условий, рекомендовано сделать ей защиту из пластиковой бутылки. Для этого необходимо сделать отверстие в таре, оно необходимо для провода. Облить бутылку кипятком, она изменить форму, вследствие чего произойдет герметичное закрытие отверстия.

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

Доска или фанерный лист, размеры 550/70/5 мм.
Медный провод.
Соединяющий кабель ПК75.
Дрель.
Паяльник.
Штекер.

Инструкция:

На доске сделать метки для отверстий и просверлить их.
Проволоку разделить на 8 одинаковых отрезков, длина которых должна быть 37.5 см.
Центральную часть всех отрезков очистить от изоляции, примерно 2 см.
Затем отрезать еще 2 куска медного провода длиной в 22 см. Каждый отрезок разделить на 3 одинаковые части, и очистить от изоляции в зоне разделения.
Согнуть отрезки проволоки в V-образную фигуру, расстояние между концами должны быть 7. 5 см. Такое расстояние считается самым лучшим для прохождения телевизионных волн.
Произвести соединение все составляющих.
Соединяющий кабель припаять к контактам катушки штекера.
Отрезать еще 2 куска провода для того чтобы соединить «усики» и гнездо.
Гнездо прикрутить к фанере и соединить все составляющие устройства.

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается кольцевидная дециметровая антенна её относительно легко и просто собирать.

Понадобятся:

Фанера.
Шнур.
Паяльник.

Инструкция:

Сделать из соединяющего кабеля кольцо, размер 53 см.
Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
Прикрепить конструкцию на фанеру.
Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона называется «Восьмерка».

Инструменты:

Проволока (медная, алюминиевая).
Клеевой пистолет.
Кабель.
Кусачки.

Инструкция:

Отрезать с помощью кусачек 2 отрезка проволоки, длина 56 см.
На конце каждого нужно сделать петлю размером 1 см.
Согнуть проволоку, соединить петли. Припаять к получившимся квадратам медной проволоки соединяющий кабель. К одному из квадратов припаять центральную жилу, к другому припаивается оплетка. Расстояние должно быть 2 см.
Получившуюся конструкцию необходимо закрепить в крышке от 20-литровой бутылки и залить клеем.
Прибор готов.

Это еще один способ, как можно сделать антенну самостоятельно.

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

Трансформатор.
Фольга.
Клей.
Нож.
Рулетка.
Картон.
Степлер.
Маркер.

Инструкция:

Скачать и распечатать с интернета схему.
Вырезать ее.
Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.
Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
Подключить устройство трансформатору.
Вставить кабель в разъем.

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

Выклейка на матрице.
Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство. В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей. Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, как смотреть каналы Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

Самодельная антенна для цифрового ТВ из куска проволоки | masterBloger

Не секрет, что цифровое телевидение все больше и больше распространяется по всему миру заменяя аналоговое. Уже не надо лезть на крышу и крутить антенну в разные стороны или кричать тому кто крутит «хорошо!» или «плохо!»

В цифровом мире сигнал либо есть, либо его нет. Все. Никакой ряби, никаких раздвоений картинки. Но и тут все равно есть подводный камень. Антенна то все равно нужна но какая? Немногие знают, что для приема каналов в цифровом формате нужна старая добрая дециметровая антенна а не какая то там специальная антенна для приема «цифры». Хорошо, что она есть но если ее нет то ее вполне можно изготовить и самому а не покупать тоже самое как говорится за свои кровные.

Мы не будем вдаваться в долгую теорию о условиях приема сигнала, о точных размерах антенн и изучение всяких там линейных диаграмм а сразу приступим к изготовлению простой самодельной антенны для приема цифрового телевидения из куска проволоки за пять минут. Для общего познания скажу лишь, что метровая антенна-это «усы» а дециметровая-«круг». Итак, что нам нужно.

Первое, нам нужен кусок самой обычной проволоки. длиной примерно 50-60 см. Вот такой как на фото.

Кусок медной проволоки длиной 50-60 см.

Отлично подойдет одна жила от силового кабеля ВВГ и ему подобных. Кабель продается в любом хозяйственном магазине. Только не используйте алюминиевую проволоку. Медь-лучший проводник для приема-передачи радиосигнала.

Для изготовления антенны используется одна жила силового кабеля для электропроводки.

Так же нам потребуется самый обычный телевизионный штекер и кусок телевизионного кабеля произвольной длины на ваше усмотрение (зависит от расстояния, где будет находиться ваша антенна до телевизора). Плюс, чтобы все это собрать нам потребуется паяльник, канифоль, олово, изолента, ножницы или кусачки и плоскогубцы. Получается примерно вот такой набор.

Примерный набор компонентов для изготовления простой антенны для приема цифрового телевидения.

Итак, как я уже говорил выше, метровая антенна-это так называемые «усы» и они нам не нужны, нам нужен круг-это дециметровая антенна для приема «цифры». Берем наш кусок медной проволоки длиной 50-60 см., распрямляем его в прямую линию и затем сгинаем его в круг, получается вот так.

Кусок медной проволоки длиной 50-60 см. необходимо сначала распрямить а затем согнуть в круг.

Затем берем наш кусок телевизионного кабеля, зачищаем с одного конца жилу и оплетку, включаем паяльник, залуживаем с помощью олова и канифоли зачищенные концы и припаиваем паяльником жилу и оплетку телевизионного кабеля к обоим концам согнутой в круг проволоки нашей будущей антенны как на этом фото.

Припаять или прикрутить (лучше припять) жилу и оплетку телевизионного кабеля необходимо так как показано на фото.

В принципе, можно обойтись и без паяльника, просто крепко прикрутив жилу и оплетку к концам согнутой проволоки, но для более надежного соединения и для лучшего прохождения сигнала кабель лучше все-таки припаять. После того как припаяли, скрепляем все это дело изолентой, чтобы соединения не оторвались и не замкнулись между собой. Изолента может быть любого цвета.

Затем заизолировать места пайки изолентой. Оба конца не должны быть замкнуты, их необходимо изолировать друг от друга.

Теперь переходим к другому концу нашего телевизионного кабеля для того, чтобы установить на него подготовленный нами телевизионный штекер. Ну здесь думаю сложностей никаких возникнуть не должно ни у кого. Все мы с детства припаивали или прикручивали эти самые штекера к кабелю но тем не менее, чтобы соединить штекер с кабелем нам нужно так же зачистить обе жилы кабеля (центральную жилу и оплетку), желательно концы залудить и затем припаять к штекеру (или прикрутить в зависимости от типа штекера). В моем случае я просто прикрутил жилу и оплетку отверткой. Получилось вот так вот.

На другой конец ТВ кабеля ставим обычный телевизионный штекер.

Все! Наша самодельная антенна для приема цифрового ТВ из куска проволоки готова. Теперь нам нужно только что соединенный штекер с кабелем вставить в антенное гнездо вашего телевизора а саму антенну расположить в любом удобном месте. Конечно, для лучшего приема ТВ сигнала желательно, чтобы антенна находилась вне помещения. В моем случае я просто открыл форточку и перевесил ее через окно даже не закрепив. После этого можно приступать к настройке телевизора. Так как телевизоры все разные то настройка у всех производится по разному, в моем случае я настраивал прием цифровых каналов на телевизоре марки LG и антенна дала превосходный результат, были найдены все 30 каналов в цифровом формате, плюс были найдены три радиоканала!

После соединения антенны к телевизору и настройки телевизора было найдено 30 каналов цифрового ТВ и 3 радиоканала! Настройка производилась на телевизоре марки LG.

Конечно, результат как и качество принимаемого ТВ сигнала сильно зависит от расположения антенны по отношению к ретранслятору. Другими словами, если ретранслятор находится слишком далеко, то прием сигнала будет проблематичен с любой антенной. В этом примере изготовления простейшей антенны для приема цифровых каналов цифрового телевидения я всего лишь привел пример того, как можно изготовить простую антенну как говорится на быструю руку и проверить как принимается цифровое ТВ в вашей местности, а может быть и таким образом найти причину того, что общедомовая антенна оказывается неработоспособна и принимает ограниченное количество программ а на нашу антенну отлично принимаются все каналы. В любом случае стоит попробовать, а затем, если результат устроит можно эту антенну улучшить, доработав ее на свой вкус и цвет.

Желаю вам успехов в изготовлении этой простой антенны.

А если что либо непонятно, то в этом коротком видеоролике подробно показано изготовление именно этой антенны которая описана выше.

Похожая статья про антенну для цифрового ТВ своими руками http://masterbloger.ru/blog/samodelnaya-antenna-dlya-tsifrovogo-tv-iz-provoloki.html

Авторство статьи принадлежит мне, фото и видеоматериалы мои. С уважением, Сергей Астахов (masterBloger)

Еще публикации:

Спас от гибели магнитофон Астра 110-1 стерео
Как настроить телевизор LG на прием бесплатных каналов цифрового телевидения

Самодельная антенна для телевизора

Моя антенна для телевизора

Самой простой и незамысловатой антенной для телевизора может послужить кусок проволоки, гвоздь или же воткнутая вилка в специальный разъем телевизора. Но такой подход не всегда может быть решением этой проблемы. И если ретранслятор отдален на большом расстоянии – сигнала может и не быть.

Простейшей цифровой антенной для телевизора может послужить и сам телевизионный кабель, согнутый и воткнутый по определенному принципу.

В точке В срезаем кабель полностью, а в точке А — надрезаем внешнюю изоляцию.

Потом на участке L удаляем внешнюю изоляцию кабеля и экран (оплетку с фольгой). Остается только центральная жила с изоляцией!

Так же к простой самодельной телевизионной антенне можно отнести и баночную антенну.

Если в общежитии есть телек но нет антенны, а банок от пива полным полно спокойно можно слепить вот это.

Почти в каждом городе несколько каналов словить вполне возможно. Достаточно примотать концы кабеля к предварительно зачищенным от лака ножом кольцам (показано стрелкой) на пустых банках и примотать их к любой планке или вешалке скотчем.

Или немножко посложнее.

Вот еще насколько рисунков простых антенн.

Можно попытаться сделать и более сложные антенны для телевизора.

Но будут ли оправданы наши усилия? И не проще ли купить вот такую ?

Или любую другую. Во всяком случай вам может понадобится усилитель.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Как сделать Антенну для телевизора своими руками

Делаем домашнюю антенну для телевизора

Антенна “восьмерка”

Довольно простая версия самодельной антенны, ее можно собрать за считанные минуты. Вам понадобится любая картонная коробка, в данном случае обувная коробка, антенный кабель, вилка, офисный нож, паяльник, клейкая лента, фольга и клей.

Производственный процесс включает в себя выполнение этих этапов один за другим:

Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если ее нет, можно сразу перейти к склеиванию.
Смазывайте дно коробки тонким слоем клея, важно, чтобы оно не изменяло геометрические параметры укладываемой на него фольги. Выровняйте нижнюю часть коробки фольгой — она будет действовать как отражатель сигнала.
Рисунок 2: Оберните фольгой дно коробки.
Закройте коробку и заклейте ее клейкой лентой, чтобы она не могла открыться сама по себе.
Поместите два куска троса в форме восьмерки на крышку, закрепив их по бокам клейкой лентой.
Рисунок 3: сформируйте восьмерку и закрепите лентой.
Зачистите кабель от средней восьмерки и сделайте из металлической оплетки два провода для подключения антенны.
Рис. 4: посередине рисунка из восьми, зачистить торцы
Отрежьте кусок кабеля для подключения антенны к телевизору. Его длина зависит от расстояния от места установки до телевизора или цифрового декодера.
Зачистите один конец соединительного кабеля под штепселем, другой конец изолируйте так, чтобы проводник от экрана, а проводник от центрального проводника были соединены через 1-2 см изоляции.
Рис. 5: Зачистить кабель
Подключите провода к клеммам на рисунке восемь, как показано на рисунке.
Рис. 6: Подключить провода к контактам «Рис. 8».

На другом конце подключите разъем телевизора и вставьте его в телевизор.

Антенна «Восьмерка» готова к использованию, сегодня будет отличной заменой спутниковому телевидению, так как изображение цифрового сигнала не уступает ему.

Антенна из коаксиального кабеля

Для этой версии антенны потребуется около 0,5 м обычного телевизионного кабеля с маркировкой «РК-75». Один конец кабеля должен быть изолирован для подключения к ТВ-розетке (мы поставим F-разъем и адаптер для подключения к ТВ), а на другом конце создадим круглую антенну.

Отойдите на 5 см от края и удалите верхний слой пропитки изоляции. Затем снимите обмотку также с центрального проводника кабеля и плотно скрутите остальные проводники в один жгут.

Затем отодвинуть на 22 см от подготовленного края кабеля и удалить 2 см внешней изоляции вместе с экранирующей пленкой и оплеткой, не касаясь изоляции центрального проводника.

Отсюда измерьте еще 22 см и прорежьте внешний слой изоляции до экранирующей пленки. Теперь кабель нужно соединить в кольцо: для этого первый подготовленный конец надежно прикручивается к только что созданному вырезу. Вот и все — у вас в руках мощная антенна для коаксиального кабеля, изготовленная самостоятельно.

Подключите его к телевизору и начните настройку каналов. Эта антенна считается хорошим вариантом для приема цифрового телевидения. Лучше всего устанавливать антенну за окном и сбоку от телебашни, так как стены здания могут препятствовать прохождению желаемого сигнала. Ты можешь поэкспериментировать с его местоположением сам.

Антенна из провода: самая легкая сборка для телевизора

Для приема цифрового сигнала на ТВ в радиусе до 30 км может использоваться простой одиночный провод или двойное кольцо медного провода, взятое из отрезка электрического кабеля площадью 2,5 мм.

Я показываю технологию сборки из двух колец. Если вас интересует упрощенная версия, не собирайте второй элемент.

Окружность кольца должна соответствовать длине волны телевизионного сигнала от передатчика. В моем примере это 48 см. Я откусил два куска провода: L1 и L2 с запасным сантиметром для подключения концов.

Я сгибаю будущие вибраторы в кольца и разбираю концы. На короткой секции я делаю маленькие кольца для соединения другой детали.

Я вставляю один вибратор в другой, затягивая кольца плоскогубцами.

Показать этот процесс в более широком масштабе.

Я готовлю конец коаксиального кабеля к подключению, удалив изоляцию.

Выкрутите все концы.

Паяльные соединения с паяльником.

У нас есть такая простая проволочная антенна, состоящая из двух колец.

Расположите его длинной стороной провода по направлению к излучателю. Кольца могут быть согнуты в шестигранной форме. Тогда они займут более стабильную позицию.

Фотография ниже просто показывает принцип: придание определенной размерной точности геометрической фигуре не имело никакого значения. Создай для себя что-нибудь получше.

Проволочная антенна собрана. Включите устройство и проверьте качество принимаемого сигнала на экране телевизора.

Любая мягкая игрушка поможет придать структуре декоративные качества. Эта антенна должна быть размещена рядом с телевизором или приемником. Не рекомендуется превышать длину коаксиального кабеля более чем на полметра.

Сборка такой конструкции занимает менее 10 минут, не вызывает никаких сложностей, как в предыдущей схеме, и работает из-за собранного цикла.

Простая телевизионная антенна

Если вы не считаете себя великим мастером, но попытаться сделать антенну для телевизора своими руками все равно хотелось бы, вы можете сделать его простым видом.

Для этого выполните следующие действия:

Подключите вход антенны к любой предварительно изолированной металлической петле.
Поместите цепь на пластиковую или деревянную подставку и поместите ее на телевизор или балкон.
Так как необходимо подключить антенну к телевизору с помощью штепсельной вилки и кабеля, отрезать около 5 см изоляции на кабеле.
Разрежьте пополам и согните обнаженную обмотку.
Осторожно отрежьте внутреннюю обмотку и обнажите жилу кабеля.
С помощью винтов закрепите сердечники обмоткой в заглушке. Если в штепсельной вилке нет места для обмотки, ее нужно будет отрезать.
Зачистите другой конец кабеля, сделайте кольцо из сердечника и прикрепите его к петле.
Оберните разъемы изоляцией для обеспечения структурной целостности.

Для улучшения сигнала от домашней антенны используйте электронные усилители сигнала.

Антенна Харченко

Из-за своей конструкции ее также называют «бикадратурой», «фигурой из восьми», «Z-антенной».

Эта закономерность уже давно пользуется популярностью, так как использовалась во времена активного аналогового вещания. Биквадрат работает при приеме дециметровых, метровых волн. Нужно только сделать конструкцию соответствующего размера.

«Двойной квадрат» делается таким образом:

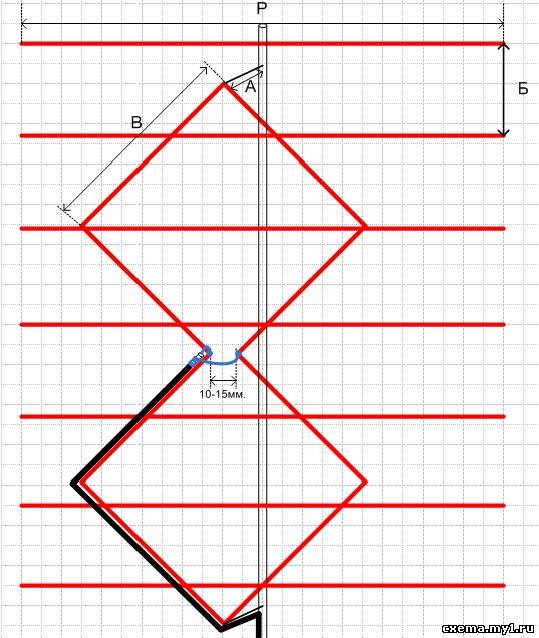

Периметр квадрата вычисляется как точная длина стороны.
С помощью инструмента (тиски, плоскогубцы) согните два равных квадрата проволоки.
Где проволока будет пристыковываться, она отрезается на 2 см от каждого конца на обоих квадратах.
Квадраты припаиваются таким образом, чтобы первый конец был соединен с первым, а второй — со вторым. Общего угла не должно быть (см. рисунок ниже).
Прикрепите кабель с двух сторон одного из квадратов с помощью капроновых стяжек.
Припойте проволоку к одному концу бусины квадрата, а оплетку к другому концу.
Рекомендуется покрыть центр всех внешних швов заливкой эпоксидной смолой или горячим расплавленным клеем. Как минимум, должен быть нанесен слой лака. Для облегчения доступа к соединениям центральную секцию можно спрятать в пластиковую коробку (см. ниже).
Последний шаг — крепление к раме с помощью мачты для установки устройства на открытом воздухе. Одно простое крепление — это две крестообразные деревянные планки, которые крепятся к мачте.

ПреимуществаПростота производства. Вам понадобится только основной материал (сталь, медь, алюминий), выберите способ монтажа, кабель.эффективность по сравнению с другими самодельными антенными приемниками для цифровых волн.недостаткиНедостаткиНаправленная ошибка существенно влияет на эффективность приемника. «Биквадратура» плохо работает в плотно застроенных районах. Сигнал будет отражаться, вызывая помехи. Кроме того, может быть установлен отражатель (рефлектор). Узел будет не только отражать сигнал на вибратор, но и «отталкивать» отраженные от зданий волны.

Бабочка

Конструкция этой антенны состоит из серии вертикально уложенных антенн.

Чтобы сделать такой приемник, вам понадобится:

деревянная балка;
Властелин;
Алюминиевая проволока длиной до 3 м
кусачки;
саморезы;
учения.

Потому что усы антенны восприимчивы к ветру. Рекомендуется толщина проволоки не менее 3 мм.

Бабочки» могут быть изготовлены из шурупов или с помощью паяльника. Здесь многое зависит от того, что на самом деле доступно.

Сначала отметьте 4 точки на одинаковом расстоянии друг от друга, не более 20 см.

Нарисуйте перпендикулярные линии от каждой точки. Извлеките 4 соседних угла 30 из прямых и поместите в них точки.

Затем нарисуйте линии от головных точек до обозначенных угловых точек. Угловые линии могут использоваться в качестве индикаторов положения антенн приемника.

Что можно использовать вместо антенны для телевизора

Антенна из банок из-под пива

Антенное оборудование можно строить из многих простых материалов, которые используются в домашнем хозяйстве, даже из обычных банок с содовой. Такой мини-приемник не будет иметь большой мощности, но сможет улавливать около 7 каналов, не только в DMV диапазоне, но и в более длинном — SN.

Есть одно важное условие: банки должны быть плоскими, не ребрышковыми, чистыми и сухими. Суть этой конструкции очень проста: достаточно припаять 2 банки к кабелю и разместить их с разных сторон на деревянном основании.

Количество банок может варьироваться, оптимальным считается создание 3-х или 4-х линий банок, так как 1-2 линии плохо принимают сигнал, а более 5 линий трудно обговорить. В дополнение к банкам должны быть подготовлены следующие материалы:

Около 5 метров обычного телевизионного кабеля с маркировкой «РК-75»;
Деревянная или пластиковая конструкция основания;
Несколько саморезов, клейкая лента и паяльник.

Сначала подготовьте телевизионный кабель: сделайте неглубокий разрез в 10 см от края и удалите верхний слой изоляции. Аккуратно скрутите внутреннюю оплетку щита в один пучок. Удалите пластиковую изоляцию с той же стороны кабеля и обнажите центральный проводник. Подключите штекер к противоположному концу кабеля.

Далее нам нужно будет подключить коаксиальный кабель к коробкам. Для этого лучше использовать небольшие винты для гипсокартона с самонарезанием: привинтите скрученную оплетку кабеля к одному банку, а медный сердечник к другому банку. Соединения могут быть припаяны для лучшего контакта.

Теперь нужно прикрепить банки к деревянной доске основания. Это можно сделать с помощью обычного скотча, клейкой ленты или клейкой ленты, можно даже использовать обычную вешалку для одежды или любую плоскую импровизированную конструкцию. Самое главное, что металлические банки должны быть одинаковой формы, одинакового размера (объема) и должны быть плотно размещены на одной линии. Расстояние между металлическими деталями, а также положение антенны выбираются экспериментально.

Вы можете улучшить дизайн, создав сетку из нескольких линий из банок, и, если это возможно, также подключить усилитель. Если самодельная антенна из пивной банки будет стоять снаружи, ее элементы придется спрятать в более крупные пластиковые бутылки.

Длина кабеля влияет на затухание сигнала: чем длиннее кабель, тем больше затухание передачи по воздуху. Это особенно верно при приеме метровых волн.

Источники

https://www.asutpp.ru/antenna-dlya-televizora-svoimi-rukami.html
https://ProSmartTV.ru/tehnologii/antenna-svoimi-rukami.html
https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
https://compuzilla.ru/domashnyaya-antenna-dlya-televizora-svoimi-rukami/
https://PoTelevizoram.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami
https://topteh.pro/7-vidov-samodelnyh-antenn-dlya-tsifrovogo-tv/

Самодельные антенны HDTV для периферийных участков | Small Business

Для цифрового телевещания требуется звуковая конструкция антенны, гарантирующая, что даже люди, находящиеся на окраине приемной зоны, смогут принимать надежные сигналы. Существует множество примеров самодельных концепций, основанных на здравой теории и проверенных на практике. В этих конструкциях повсеместно используются базовые инструменты и недорогие компоненты, и для их изготовления не требуются специальные навыки.

Складной диполь

Эта конструкция антенны является отличным исполнителем, учитывая ее чрезвычайно простую конструкцию.Антенна состоит из одного сложенного куска металла, такого как вешалка для одежды, прикрепленного к деревянной доске. Открытые концы антенны присоединяются к согласующему трансформатору, превращая провод в базовый коаксиальный разъем. По сообщениям, эта антенна принимает сигналы на расстоянии более 50 миль от передающей башни. Эту антенну можно использовать как внутри, так и снаружи.

Галстук-бабочка

Эта конструкция основана на концепциях, заложенных в базовом свернутом диполе. Согласующий трансформатор связывает вместе набор V-образных металлических элементов, равномерно расположенных на доске.Пара проводов связывает две стороны вместе, пересекаясь сверху и снизу. Радиус действия этой простой самодельной антенны составляет от 45 до 50 миль.

Антенна Ховермана

Антенна Ховермана, также известная как SBGH или антенна Грея-Ховермана, является модификацией галстука-бабочки. Зигзагообразные элементы на каждой стороне деревянной или пластиковой доски соединяются посередине согласующим трансформатором. Единственное место, где соединяются две стороны — через трансформатор. Качество приема сигнала этой конструкции усиливается наличием отражателя из фольги, установленного на расстоянии около 30 см позади элементов.Четыре элемента выступают из верхней и нижней сторон, увеличивая периферийные характеристики антенны. Диапазон также составляет около 50 миль. Из-за используемых материалов и общего объема они преимущественно используются внутри помещений в мансардных установках.

Установка

Эти антенны в большинстве случаев используются в вертикальном положении. Такие материалы, как дерево, подверженные погодным воздействиям, можно заменить синтетическими досками настила или другим материалом. Кроме того, металл каждого элемента может подвергнуться коррозии или ржавчине, если для элементов используются основные плечики для одежды или электрический провод.Их можно заменить на нержавеющую сталь при использовании на открытом воздухе. Вертикальные антенны никогда не следует устанавливать вокруг линий электропередач.

Ссылки

Ресурсы

Биография писателя

Дэвид Липскомб — профессиональный писатель и специалист по связям с общественностью. Липскомб обладает более чем десятилетним опытом работы в сфере бытовой электроники и рекламы. Липскомб имеет степень по связям с общественностью Университета Вебстера.

Как сделать самодельную телевизионную антенну (с иллюстрациями)

Один из лучших способов получить удовольствие от просмотра любимых ситкомов — это обзавестись собственной самодельной антенной.Мы перечислили несколько способов создания собственной ТВ-антенны.

Самодельная телевизионная антенна с использованием…

Поскольку домашние расходы достигают своего пика, очевидно, что счет за кабельное телевидение будет лишь нежелательной статьей расходов. Что ж, решение этой проблемы заключается в комфорте самого вашего дома. Все, что вам нужно собрать, это несколько выброшенного оборудования и вы можете собрать свою собственную телевизионную антенну.Лучшая часть изготовления антенны — это то, что она дешевая, доступная и вам не нужно платить за просмотр того, что вы любите. Кроме того, эти антенны хорошо работают, чтобы дать вам возможность смотреть HDTV на телевизоре с плоским экраном, что делает их лучшей альтернативой, чем инвестирование в DTV.

Для изготовления антенны необходимо…

Из ящика для инструментов

Вокруг дома

В магазинах

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию.Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Собрать телевизионную антенну — не так уж и сложно. Напротив, это так же просто, как сказать один-два-три. Один — вы собираете нужный материал, два — собираете детали, три — настраиваете. Звучит просто, не правда ли? Что ж, тогда перейдем к основным дизайнам.

Дизайн № 1: Использование деревянных досок и проволочных вешалок

Шаг № 1: Подготовка к работе

Доска из дерева 22 x 8 дюймов (предпочтительно сосна)
8 проволочных вешалок
8 винтов с плоской головкой
8 шайб
Медная проволока
Изоляционная лента
Балун
Сверлильный станок
Коаксиальный кабель
Рулетка измерительная
Труба или палка из ПВХ для подъема антенны (опция)

Шаг № 2: Измерьте и отметьте доску, которая будет использоваться

Начните с оставления 2-дюймового пространства на одном конце доски.
Оставьте поле 1 1/2 дюйма с каждой стороны доски и проведите линию по всей длине доски.
На этих линиях отмерьте и отметьте расстояние 5 1/4 ″ от исходной отметки 2 ″.
У вас должно получиться 2 ряда равноотстоящих знаков.
Просверлите отверстия в 8 отмеченных точках на деревянной доске.

Шаг № 3: Используйте проволочные подвески, чтобы создать приемники антенны

Выпрямите проволочные крючки, чтобы получилось 4 одинаковых провода.
Измерьте провода и найдите середину каждого провода.
Согните проволоку по центру под углом 45 градусов.
Убедитесь, что вы соблюдаете расстояние 3 дюйма между двумя концами провода.
Прикрепите провода к плате с помощью шурупов с шайбами.

Шаг 4: Установите провод и балун

Перед тем, как затянуть винты, смонтируйте медные провода, как показано выше.
Изолируйте провода в местах их пересечения, чтобы они не соприкасались.
Присоедините балун (трансформатор) к двум фазирующим медным проводам.
Закрепите их на месте, затянув винты и шайбы
Обрежьте острые края проволочных крючков, чтобы избежать травм.

Шаг 5: Готово к тестированию

Подсоедините коаксиальный кабель к балуну.
Присоедините антенну к телевизору с помощью коаксиального кабеля.
Расположите антенну для приема сигналов.
Настройте параметры и наслаждайтесь просмотром.

Если вы хотите использовать отражатель, накройте кусочки картона оловянной фольгой и прикрепите к доске. Убедитесь, что проволока и фольга не соприкасаются.

Проект № 2: Использование труб из ПВХ

Шаг № 1: Подготовка к работе

Две трубы ПВХ 15 ″ x 2 ″
Уголок ПВХ
Провод
Балун
Коаксиальный кабель
Сверлильный станок
2 винта с плоской головкой
2 шайбы
Рулетка измерительная

Давайте работать вместе!

Шаг № 2: Подготовка рамы

Оставьте запас 2 дюйма от одного конца трубы и отмерьте 1,75 дюйма на трубе.
Отметьте на трубе 6 равноудаленных точек на расстоянии 1,75 дюйма друг от друга.
Просверлите отверстия в трубе с помощью дрели.
Не забудьте пройти до другой стороны, чтобы можно было пропустить провод.

Шаг № 3: Пропустите провод через

Начиная с четвертого отверстия, намотайте проволоку на трубу.
Проденьте его через отверстия, чтобы получилась увеличивающаяся спираль.
При формировании спирали следите за тем, чтобы провода не соприкасались друг с другом.
Пропустите его через последнее отверстие и распрямите по длине трубы, чтобы закрепить в центре.
Закрепите другой свободный конец на небольшом расстоянии от первого.

Шаг 4: Настройка

Прикрепите балун к раме антенны.
Подключите коаксиальный кабель к балуну
Присоедините вторую трубу из ПВХ к этой раме с помощью уголка из ПВХ.
Установите антенну в помещении или на улице в соответствии с вашими требованиями.
Подключите антенну к телевизору с помощью коаксиального кабеля и настройте свои параметры.

Дизайн № 3: Использование велосипедного обода

Шаг № 1: Подготовка к работе

Обод велосипеда 26 ″ (горный велосипед)
Медная проволока
Четыре трубы из ПВХ 12 ″ x 1,25 ″
Заглушка из ПВХ 2 ″
Труба ПВХ 20 футов x 2 дюйма
Сверлильный станок
8 винтов с плоской головкой
8 шайб
Коаксиальный кабель
Балун

Шаг № 2: Подготовка рамы

Начните с удаления спиц с обода.
Приготовьте каркас, собрав вместе четыре 12-дюймовых ПВХ-трубы в форме креста.
Соедините их с помощью крестовины из ПВХ
Прикрутите эту раму к ободу велосипеда.

Шаг 3: Подключено

Пропустите медный провод через отверстия для спиц.
Оберните проволоку вокруг обода, образуя петли.
Убедитесь, что провод не касается двух петель с обеих сторон.
Закрепите свободные концы проволоки на трубе ПВХ.

Шаг 4 : Присоедините балун

Прикрепите балун к двум концам провода.
Подсоедините коаксиальный кабель к балуну

Шаг 3: Настройка

Закрепите раму на 20-футовой трубе.
Прикрутите его с помощью винта с плоской головкой и шайбы.
Оберните коаксиальный кабель вокруг трубы.
Установите антенну на крыше / земле.
Подключаем коаксиальный кабель к телевизору
Выполните точную настройку параметров, и он готов к использованию.

Эти антенны можно разместить в помещении, чтобы защитить его от грозы и молнии.Они хорошо подходят для приема сигналов HDTV и могут быть подключены к телевизору с плоским экраном.

Стоит ли того антенна HDTV за $ 3 от Dollarama?

Я был на детской площадке, наблюдая, как мой ребенок играет на земле, когда я завязал свой любимый разговор с моей подругой Надин. Нет, мы не говорили ни о трусиках, ни о Value Village, ни о том, почему вы никогда не должны покупать чужие трусики в Value Village.

Мы болтали об отключении кабельного телевидения.Разговор мог пройти примерно так:

Я: Я, наверное, сэкономил миллион долларов, отказавшись от кабеля четыре года назад. Эта математика полностью работает.
Надин: Я тоже! Я использую антенну HDTV, чтобы смотреть кабельные каналы бесплатно.
Я: Я тоже! Я потратил 67 долларов на свой. У меня два канала.
Надин: ШЕСТЬДЕСЯТ СЕМЬ БАКОВ? Я купил свой за 3 доллара в долларовом магазине и получил до девяти каналов.
Я: WHAAAAAAAAT? Я либо люблю тебя, либо нет.Соедините меня со своим долларовым магазином, я чувствую себя неуверенно.

Комнатная антенна HDTV за 3 доллара из долларового магазина? Я не мог построить самодельную телевизионную антенну за такие деньги. Я должен знать, я пробовал с немного необычными, но в основном унизительными результатами. Моя дочь называет этого «Сова». Я называю это «Отвратительным».

Затем была моя попытка сделать более «обтекаемую» версию. Этого назвали «Космический захватчик».

Обе телевизионные антенны, сделанные своими руками, работали отлично, пока Карл держал их, пока я высунулся из окна с поднятой рукой и согнутым коленом, который напоминал грустного розового фламинго или плохую интерпретацию хитовых браслетов 80-х годов, «Хожу как египтянин». .Обе попытки сделали вариант простой оплаты кабельного телевидения гораздо менее нелепым. И обе антенны дали мне всего два бесплатных эфирных (OTA) канала HDTV.

Так что HDTV-антенна за доллар казалась совершенно разумным вариантом по сравнению с этим. Может ли антенна HDTV за 3 доллара США конкурировать с моей моделью более высокого уровня за 67 долларов?

Я был полностью поглощен этим. Надин тоже была вовлечена — поэтому она купила мне один.

Теперь я первый, кто признает, что это не научное исследование характеристик дешевых телевизионных антенн.Я бы с удовольствием снабдил The People Across Canada (ладно, давайте не будем ограничиваться здесь, давайте нацелимся на The People of The World) антеннами HDTV за 3 доллара и попросим их доложить о результатах. Не случится. Так что давайте просто наслаждаться моими выходками такими, какие они есть — в основном экономная попытка бесплатно смотреть телевизор со скромной стороной любопытства. А теперь займемся этим.

Установка RCA HDTV-антенны за 3 доллара

ШАГ ПЕРВЫЙ: Распакуйте обещание. Распаковать антенну Долларама за 3 доллара было весело.Устройство имеет маркировку «отремонтировано» и очень похоже на эту плоскую цифровую антенну RCA ANT1052F за 20 долларов, продаваемую на Amazon.

BTW: Напоминаем о покупке отремонтированных гаджетов.

Комнатная телевизионная антенна

Dollarama представляет собой плоскую пластиковую штуку с коаксиальным кабелем, напоминающую то, что понравилось бы только Бэтмену. Упаковка обещает бесплатные местные сигналы HD / VHF / UHF и улучшенный прием труднодоступных каналов с возможностью «исчезать в окружении».

Моя текущая многонаправленная усиленная цифровая плоская антенна RCA ANT1450BF за 67 долларов была куплена в FutureShop и теперь продается на Amazon за 25 долларов.Эта модель представляет собой маленький черный монолит с намеками на космическую одиссею 2001 года. Я бы открыл его, но сомневаюсь, что в нем полно звезд.

Маркетинг гласит: «Запатентованная конструкция улучшает прием за счет усиления слабых сигналов и превосходит традиционные антенны без необходимости постоянной регулировки». Я предполагаю, что часть «нет необходимости в постоянных корректировках» означает, что вам не нужно ходить, как египтянин, чтобы смотреть телеканал CBC. Хорошо знать.

ШАГ ВТОРОЙ: Сборка. Я схватил свою крестообразную отвертку, следовал инструкциям и собрал «крылья антенны» вместе.

Обязательно снимите защитное пластиковое покрытие с крыльев, если у вашей отремонтированной модели такое покрытие. Несмотря на то, что Бэтмен был крестоносцем в плаще, он не может работать на полную мощность с пластиковым покрытием — это все знают.

ШАГ ТРЕТИЙ: Установка. Я пытаюсь придумать более простой способ сказать: «Затем я подключил антенну, похожую на Бэтмена за 3 доллара, в свой телевизор», но операция была действительно такой простой.

Заметили, как Бэтмен аккуратно исчезает в окружении? Для сравнения, мой черный монолит за 67 долларов выглядит как неприглядная коробка, привязанная к моей стене.У меня нет фотографии, но я снова просматриваю фотографию «Сова» и представляю, как там висит черный ящик. Пока что я голосую за антенну Бэтмена за 3 доллара за эстетику.

Бэтмен: 1
Черный монолит: 0

Теперь реальный тест — сканирование каналов. Захватывает ли HDTV-антенна Dollarama за 3 доллара столько (или больше) каналов, сколько моя комнатная модель за 67 долларов?

Два канала. Вздох.

И победитель…?

Другие итоги: Да. Отремонтированная комнатная антенна RCA HDTV за 3 доллара США сканирует столько же доступных цифровых каналов OTA с четким изображением, сколько и более дорогая модель за 67 долларов.Поскольку антенна за 3 доллара представляет собой потрясающую экономию в 96 процентов и исчезает из поля зрения, я ругаю себя за то, что раньше не стал болтать с мамами на детской площадке. Давайте все поблагодарим Надин, хорошо?

Итак, что я собираюсь с этим делать?

К сожалению, недалеко от моей гостиной, потому что именно там в моей квартире самый сильный сигнал OTA. И это своего рода суть в захвате бесплатных радиоволн OTA с помощью антенны HDTV — как правило, это больше связано с вашей близостью к телевизионному передатчику, чем с ценой вашей телевизионной антенны.Результаты всегда будут разными.

Те, кто смотрит телевизор в бетонных подвалах, могут получить ноль каналов, в то время как те, кто живет в многоэтажных зданиях с беспрепятственным доступом к сигналам телебашни, часто получают десятки каналов. У меня есть подозрение, что независимо от того, какую антенну HDTV вы подключите, ваш прием будет определяться местоположением, местоположением, местоположением.

Так чего стоит 3-долларовая HDTV-антенна от Долларамы? «Святой джекпот, Бэтмен!» Если вы не хотите терять три доллара и рисковать отсутствием приема, исследуйте мощность сигнала в зависимости от вашего местоположения на сайте www.антеннойweb.org (США) или www.tvfool.com (Канада), чтобы узнать, какие вещательные компании передают локально, ваше расстояние до ближайшего передатчика и направление, в котором ваша антенна HDTV должна быть успешной.

А теперь извините, пока я немного отойду от трубки сисек. У меня есть несколько телевизионных антенн, сделанных своими руками, которые нужно утилизировать, и нужно написать телевизионную драму. В моем фильме, снятом для телевидения, «Бэтмен» ловко побеждает «Сову» и «Космический захватчик», побеждая злодея с завышенной ценой «Черный монолит». Еще я должен Надин три доллара.

Любовь,
Керри

Вопрос: Как получить ремонт телевизора по дешевке?

Поддержка Squawkfox

Вы замечательные, и ваше покровительство помогает поддерживать мой независимый блог в живых. Ваша доброта покрывает плату за хостинг, новые статьи и видео. Мой контент охватывает долги, сбережения, инвестирование, финансовое планирование и поведенческую экономику. Поддержите Squawkfox всего за 1 доллар — и это займет всего минуту. Спасибо.

Станьте покровителем!

самодельных способов усиления сигнала телевизионной антенны

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Времена тяжелые, поэтому многие из нас серьезно относятся к расходам. Даже кабельное и спутниковое телевидение можно считать роскошью. К счастью, мы заново открываем для себя бесплатное телевидение с эфирной (OTA) телевизионной антенной.

Конечно, телевизионные антенны — это технический предмет, и мы должны делать свою домашнюю работу. Но награда — бесплатное телевидение на всю жизнь; кто может сказать нет?

Поверьте мне, установка телевизионной антенны может быть делом методом проб и ошибок, что может не получиться с первого раза.

Может быть, вы не получаете все каналы, которые должны получать –, если даже очевидно, как их настроить.

У вас может возникнуть соблазн пойти и купить какое-нибудь оборудование, например усилитель, в одном из крупных магазинов рядом с вами или заказать его через Интернет.

Но давайте попробуем несколько бесплатных методов усиления сигнала телевизионной антенны в домашних условиях, чтобы получить кристально чистый прием, прежде чем тратить деньги.

Расположение вышек телевещания в вашем районе

К настоящему времени вы уже должны иметь представление о том, расположены ли поблизости башни телеканалов.

Существуют специализированные веб-сайты, которые предоставляют эти ресурсы, в том числе генерируют отчеты, которые обобщают мощность вашего местного телевизионного сигнала, а также расстояния и направления передающих вышек, расположенных вокруг вас.

Эта информация помогает определить тип антенны, которую вам нужно выбрать, и направление, в котором вы должны ее направить.

Несмотря на то, что таких веб-сайтов несколько, в наши дни наиболее свежими данными, без сомнения, являются RabbitEars.Информация.

Вы должны это проверить: у меня есть статья, в которой объясняются все входы и выходы, а также то, как использовать ее для получения наилучшего телевизионного приема.

Направьте антенну на передающие башни

Наружную телевизионную антенну следует установить сбоку от дома так, чтобы передняя часть была обращена к вышке и была направлена на нее.

Помните, что телевизионные антенны являются «прямой видимостью» (как внутреннего, так и наружного типа), поэтому в идеале вам нужен чистый путь к башне, без препятствий, таких как холмы и деревья между ними.

Конечно, более очевидно, в каком направлении направить антенну, когда у вас есть несколько башен, стоящих вместе в одном месте.

Типы телевизионных антенн

Если станции действительно расположены близко друг к другу, вам может потребоваться однонаправленная антенна в стиле Яги (называемая таковой, поскольку они имеют одну длинную металлическую ось, которая имеет высокое усиление в определенном направлении).

Но часто вы обнаружите, что башни будут расположены на значительном расстоянии друг от друга, поэтому во многих случаях будет достаточно прицеливания в общем направлении башен (независимо от того, разнесены ли они на много градусов по компасу).

Иногда вы можете обнаружить, что станции расположены в разных направлениях вокруг вас, и в этом случае вам может пригодиться многонаправленная антенна или всенаправленная антенна .

Следует учесть, что производители изготавливают антенны с разной шириной приемного луча, поэтому трудно обобщить точные пороговые значения расстояний разнесения, требующие определенного типа антенны.

Кроме того, различные факторы приема и помехи в непосредственной близости от вашей антенны могут повлиять на ваш прием.

Например, есть сценарии, в которых однонаправленная антенна в определенном месте, обращенная к башням, разнесенным на более чем 50 градусов по компасу, может по-прежнему получать все каналы.

Объединение сигналов

Но предположим, что башни просто напротив друг друга в вашем местоположении. Вы можете рассмотреть возможность установки двух или более антенн, а затем их штабелирования или группировки.

Это означает, что после установки вы используете сумматор сигналов или диплексер (например, антенный сумматор VHF / UHF от Antennas Direct — на самом деле это диплексер) для объединения ТВ-сигналов в единый канал:

Добавление дополнительной антенны требует также применимо, когда вы хотите получить канал в другом частотном диапазоне, чем тот, который поддерживается вашей текущей антенной.

Например, если вы хотите принимать каналы в VHF, а ваша существующая антенна только UHF.

Всегда следите за тем, чтобы уложенные друг на друга антенны были разделены на 2–4 фута, чтобы уменьшить помехи между ними, а их коаксиальные кабели имеют одинаковую длину для устранения фазовых проблем.

Также рекомендуется сначала подключить каждую антенну к телевизору отдельно, чтобы убедиться, что они правильно установлены, прежде чем объединять их сигналы.

Поднимите антенну выше

Вы знаете, что говорят: чем выше, тем лучше.

Как правило, с антеннами, чем выше вы поднимаетесь, тем лучше прием и тем больше каналов вы должны получить.

Это связано с тем, что, поднимая антенну прямой видимости как можно дальше над препятствиями, вы устраняете потенциальные препятствия, вызывающие помехи.

Крыша, являющаяся самой высокой точкой в вашем доме, обычно является идеальным местом для установки наружной телевизионной антенны.

Антенна должна быть установлена на идеально вертикальной мачте, чтобы вы могли направлять ее прямо на опоры передачи; если мачта не вертикальная, прием может быть плохим.

Препятствия могут повлиять на прием, потому что радиочастотные сигналы могут расщепляться при отражении от таких поверхностей, как здания, листья деревьев и горы.

Это может привести к тому, что они придут не в фазе друг с другом, что приведет к искажению качества приема.

То же самое применимо и к комнатным антеннам. Если вы используете телевизор в подвале, вы добьетесь лучших результатов, если установите антенну на верхнем этаже или даже на чердаке, а не рядом с телевизором.

Разместите антенну у окна или рядом с ним

В некоторых ситуациях установка антенны на крыше дома или здания может оказаться невозможной, и вам может потребоваться внутренняя телевизионная антенна.

Наличие антенны в доме не отменяет того факта, что вы получите лучший сигнал в тех частях дома, где есть наименьшие помехи.

Имейте в виду, что стены и потолки сами по себе являются препятствиями. Размещение антенны близко или в окне обычно дает наилучшие результаты, так как это обеспечивает лучшую видимость для телевизионных станций.

Остерегайтесь источников помех вблизи вашей антенны

Они бывают разных форм, и чтобы улучшить принимаемый сигнал телевизионной антенны с помощью самодельных методов, мы должны узнать о них.

Электромагнитные устройства в вашем доме

Эти нежелательные аспекты электрических устройств, таких как микроволновые печи и фены, могут искажать ваш телевизионный сигнал.

Такие помехи обычно встречаются в старых домах с использованием старых систем электропроводки, электромагнитное экранирование которых считается плохим по сегодняшним стандартам.

Итак, как только ваша дочь или жена активирует фен — пуф! — вы пропустили последние полминуты игры.

Если вы обнаружите, что изображение на телевизоре в определенные моменты затемняется, вам необходимо проверить всю систему, от антенны до коаксиального кабеля, идущего к телевизору.

Убедитесь, что они не проходят параллельно или перпендикулярно каким-либо электрическим кабелям и не пересекаются с этими линиями.

Проверьте эффекты ваших приборов, активировав их по отдельности, наблюдая за реакцией сигнала, чтобы изолировать источник.

Если вы уверены, что изолировали виновника или виновников, вызывающих помехи, вы можете установить стабилизатор питания, например стабилизатор напряжения на розетке и устройство защиты от перенапряжения Furman M8X2 Merit Series 8.

Это устройство защитит ваше телевизионное оборудование от скачков напряжения и при этом отфильтрует электромагнитные помехи.

Вы можете поставить один рядом с телевизором и подключить к нему все свои устройства.

Отражающие поверхности в непосредственной близости от антенны

Они могут ослаблять или искажать радиочастотные сигналы в непосредственной близости.Чаще всего встречаются металлические крыши, которые могут мешать телевизионному сигналу или даже блокировать прием.

Например, ограждения и экраны от насекомых на вашем окне могут блокировать прием комнатными антеннами, если эти препятствия сделаны из металла.

Постарайтесь оставить антенну на расстоянии не менее шести футов от этих металлических предметов.

Сигналы сотового телефона

Сигналы 4G Long Term Evolution (LTE), используемые сотовыми телефонами, иногда могут создавать помехи для каналов УВЧ и телевизионных станций.

Установка фильтра LTE, такого как это устройство, мастером канала, может предотвратить такие помехи.

Чтобы установить его, вы прикручиваете его между концом коаксиальной антенны и устройством, к которому вы его подключаете (например, телевизором или телеприставкой).

Радиосигналы

Если вы живете рядом с FM-радиостанцией, есть вероятность, что она будет мешать работе некоторых из ваших более слабых УКВ-станций.

Многие предусилители имеют встроенные FM-ловушки для блокировки этих сигналов.

Однако сначала убедитесь, что ни один из ваших телеканалов не транслируется на этом канале, прежде чем заблокировать его.

Последние мысли

Теперь, когда вы знаете, как усилить сигнал антенны самодельным способом, вы должны понимать, что эти методы могут быть неэффективными, если ваше оборудование неисправно.

Сначала убедитесь, что антенна, шнуры, винты и разъемы исправны. Вы будете на пути к свободе от дорогого кабельного телевидения.

Смотрите телевизор бесплатно: как настроить внутреннюю антенну

Сара Тью / CNET

Беспроводное телевидение существует уже много лет, и оно встроено прямо в ваш телевизор — все, что вам нужно, это антенна.Местные каналы, транслируемые в вашем районе, предоставляют спортивные передачи, новости и телешоу от ABC, CBS, Fox, NBC, PBS и других каналов с превосходным качеством изображения HD. Неудивительно, что OTA — одна из первых остановок для тех, кто хочет обрезать шнур или дополнить свою потоковую диету.

Самое приятное — это цена: абсолютно бесплатно. В отличие от кабельного или потокового ТВ-вещания, антенное вещание не требует от вас оплаты каких-либо текущих сборов, а если вы живете в районе с приличным приемом, вы можете получить OTA TV с внутренней антенной менее чем за 20 долларов.В других частях страны вам, возможно, придется потратить больше на наружную антенну.

Антенный телевизор прост в установке. Вот с чего начать.

Подробнее: Лучшие предложения для потоковой передачи: сэкономьте на Netflix, Disney Plus, HBO Max, Paramount Plus, Hulu и др.

Это дешево. Почему бы не попробовать?

Сара Тью / CNET
Комнатные антенны

настолько недороги, что я лучший совет — просто купите одну, подключите к телевизору и посмотрите, какие каналы вы подключаете.Я просмотрел лучшие модели комнатных антенн от Amazon и обнаружил, что лучшая в городской среде — Channel Master Flatenna. В ходе тестирования я обнаружил, что количество и мощность каналов не увеличиваются в зоне плохого покрытия при замене на более дорогую модель, даже с усилителем усиления. Другими словами, если более дешевые внутренние антенны не работают, скорее всего, ничего подобного не будет. Это связано с тем, что ваше местоположение является самым важным фактором в том, получаете ли вы прием или нет — ваша антенна в лучшем случае занимает второе место.

Если у вас проблемы с приемом сигнала, вы можете улучшить его с помощью внешней антенны. Однако они стоят дороже, и их значительно сложнее установить, поскольку для них обычно требуется доступ на крышу или чердак, и вам может потребоваться профессиональная помощь.

Мы не тестировали внешние антенны на CNET, но высоко оцененные Amazon и технический сайт Tech Hive начинаются с 60 долларов. Постарайтесь получить антенну, совместимую как с UHF, так и с VHF, поскольку, хотя большинство каналов перешли на UHF с появлением цифровых передач, некоторые устаревшие станции все еще используют VHF.

Сейчас играет:
Смотри:

Как отрезать шнур за 10 долларов: установка комнатной антенны

2:03

Советы по установке антенны

Учитывая сложность (и потенциальную опасность) установки антенны на крыше, в этой статье мы остановимся на внутренних антеннах.Вот что вам нужно:

Большинство современных комнатных антенн имеют плоскую форму и предназначены для установки высоко на окне, желательно в направлении антенны вещания. Как определить, что это за путь?

Помимо продажи своих однофамильцев, Antennas Direct также является отличным ресурсом для перерезания шнура и предлагает карты на основе вашего местоположения, а также направления ближайших антенн. Держите под рукой компас или приложение Google Maps!

Antennas Direct предлагает карту, показывающую, где находятся ближайшие башни вещания.

Скриншот Тая Пендлбери / CNET

Некоторые антенны снабжены липкими полосками для крепления, но если у вас их нет, вам понадобится малярная лента или замазка для плакатов. Старайтесь не использовать клейкую ленту, так как она может оставить отметины на стенах или окнах.

Установите антенну как можно выше, потому что соседние дома и здания могут блокировать телевизионный сигнал. Поэкспериментируйте с размещением — если окно не работает, попробуйте стену, так как это может дать вам лучший прием.По возможности старайтесь держать антенну подальше от магнитных металлов, таких как защитные решетки и радиаторы.

Многие комнатные антенны имеют длинный съемный коаксиальный кабель, но если ваш телевизор и место для наилучшего приема находятся слишком далеко, вам может понадобиться более длинный кабель. Как только у вас будет достаточно провисания кабеля, подключите запасной конец коаксиального кабеля к задней панели телевизора или цифрового видеорегистратора. Прикрутите его красиво и плотно. Наконец, теперь вы можете настроить тюнер на поиск доступных каналов.

Сколько каналов вы можете получить?

Местные телешоу и станции, которые можно увидеть здесь, в OTA-интерфейсе Sling TV через AirTV 2.

Сара Тью / CNET

Независимо от того, используете ли вы тюнер, встроенный в телевизор, или внешнюю приставку, такую как TiVo, вы, тем не менее, будете принимать OTA TV в виде цифрового сигнала: аналоговые сигналы были отключены в 2009 году. В меню настроек вашего устройства вы должны найдите раздел «Канал» или «Настройка», и оттуда вы сможете активировать настройку «Авто». Тюнер на телевизоре или цифровом видеорегистраторе затем найдет все доступные каналы, и, если у него есть программа передач, он затем объединит все предстоящие шоу в сетку для вас.

Если вы живете в районе с хорошим приемом, вы сможете получить доступ, по крайней мере, к основным сетевым каналам и их филиалам, включая вашу местную станцию PBS. В зависимости от того, где находится ваш дом, у вас могут быть проблемы из-за естественных или искусственных препятствий, и поиск проблемного канала в Google может сказать вам, является ли он распространенным.

Помимо упомянутого выше сайта Antennas Direct, FCC поддерживает страницу DTV Reception Maps, где вы можете ввести свой адрес и найти каналы, доступные в вашем регионе.Он оценивает каждую станцию по частоте, а также по мощности сигнала, но не сообщает вам, в каком направлении находится антенна.

Если вы живете в зоне плохого приема, вы можете попробовать модель со встроенным усилителем. Но имейте в виду, что это может перегрузить ваш тюнер, и у вас может остаться намного меньше каналов. Если у вас есть модель с усилителем, попробуйте сначала без нее.

Поскольку вы принимаете цифровые сигналы, а не аналоговые, в случае неоптимального приема снега не будет.Если у вас плохой или нулевой прием, вы получите либо неровное, либо неровное изображение, либо вообще ничего, только черноту.

Наконец, если вы получите хорошее изображение и решите, что вам нравится использовать антенный телевизор, вы можете приобрести антенный видеорегистратор. Это позволит вам планировать и записывать шоу для последующего воспроизведения, пропускать рекламу и даже транслировать антенный телевизор за пределами дома.

Подробнее: Лучшие антенные видеорегистраторы для резаков для шнура

Переделанный Amazon Fire TV — наш любимый антенный видеорегистратор.

Сара Тью / CNET

Нужна ли мне новая антенна для телевизора следующего поколения?

Next Gen TV, также известная как ATSC 3.0, представляет собой версию бесплатного OTA TV нового поколения, которая будет развернута в некоторых регионах страны сейчас и в течение следующих нескольких лет. Среди других улучшений он поддерживает видео 4K HDR и обратный интернет-канал, который используется для видео по запросу и данных об использовании.

Чтобы получить телевизор нового поколения, вам не понадобится новая антенна.Это хорошие новости.

Плохая новость в том, что вам понадобится новый телевизор или внешний тюнер. Телевизоры с ТВ-тюнерами нового поколения только начинают появляться, и они в основном дорогие, и сейчас доступно всего несколько тюнеров.

Иными словами, ваша дешевая антенна прослужит долго.

Телевизоры CNET, потоковая передача и аудио

Получите исчерпывающий охват CNET технологий домашних развлечений, доставленный в ваш почтовый ящик.

Полное руководство по антенне цифрового телевидения

Беспроводные телесигналы (OTA) — это то, что многие из нас росли, смотря на них, прежде чем платное телевидение убедило всех нас, что нам нужен кабель. Знаете ли вы, что вы все еще можете смотреть OTA TV бесплатно? Знаете ли вы, что телесигналы транслируются в кристально чистом формате HD? Кроме того, это бесплатно! Мы все можем смотреть местные телеканалы без кабеля. Все, что вам нужно, это ТВ-антенна OTA и цифровой тюнер.

У большинства из вас уже есть цифровой тюнер, встроенный в телевизор. Любой телевизор, выпущенный после 2007 года, имеет встроенный цифровой тюнер, как это предусмотрено законодательством США. Если ваш телевизор старше 2007 года и вы не готовы к обновлению, вы можете приобрести цифровой преобразователь.

Прежде чем мы продолжим, проверьте, есть ли уже на вашей крыше антенна. Найдите кабель, идущий от вашей крыши, и найдите его место в доме. Подключите этот кабель к телевизору и найдите каналы.Имейте в виду, что вы должны убедиться, что антенна правильно заземлена. Если у вас нет антенны или вам нужна антенна получше, читайте дальше. Щелкните любую из тем ниже, чтобы перейти к этой части статьи.

Как выбрать лучшую ТВ-антенну

На рынке представлены телевизионные антенны нескольких производителей. Однако важен не бренд. Это ваше местоположение и направление от вышек, а также в каком диапазоне транслируется большинство ваших каналов. Как правило, если вы живете в городе или пригороде, вы можете взять комнатную антенну GE Ultra Edge.Он предоставит бесплатный доступ к основным сетям вещания и, возможно, даже к большему.

Если антенна GE не соответствует вашим потребностям, переход на антенну другого производителя того же типа мало что покажет. Однако знание того, когда вам нужна направленная антенна, или УКВ-антенна, или усиление, и какая антенна подходит для вашей ситуации, может иметь большое значение.

Давайте пройдемся по этапам выбора антенны, которая лучше всего соответствует вашим потребностям.

Получить отчет о сигнале

У FCC есть отличный картографический инструмент, который показывает, какие станции доступны в вашем районе.Он сообщит вам, какие станции имеют сильный и слабый сигнал в вашем районе. Он также указывает, в каком диапазоне находится каждый канал. Каждый канал будет иметь UHF, HI-V (высокий VHF) или LO-V (низкий VHF). Хотя это может не иметь большого значения для вас, я объясню, почему так важно выбрать правильную антенну.

Каналы упорядочены в отчете по мощности сигнала: сильные сигналы отображаются зеленым, умеренные — желтым, а слабые — коричневым. См. Изображение ниже в качестве примера.

Пример отчета о телевизионном сигнале FCC

Indoor Vs. На улице

Наружная антенна всегда будет лучше принимать телеканалы, чем комнатная телевизионная антенна. Я всегда рекомендую по возможности использовать внешнюю антенну. Однако, как правило, вы можете принять телеканал с помощью комнатной антенны, если он имеет сильный сигнал и находится в диапазоне УВЧ.

Я не рекомендую слепо доверять цветовой кодировке на сайте FCC. Хотя веб-сайт очень полезен, характеристики антенны различаются в зависимости от каналов UHF и VHF.

UHF Vs. УКВ

телеканалов разделены на три разных диапазона: UHF, HI-V (High VHF) или LO-V (Low VHF). Большинство комнатных телевизионных антенн предназначены для приема каналов УВЧ.

Когда дело доходит до комнатных антенн, мне больше всего повезло со старомодными кроличьими ушными антеннами, когда дело дошло до приема УКВ-сигнала. Это связано с тем, что для захвата ОВЧ-сигналов требуются длинные полюсные элементы. Что еще хуже, многие сигналы в современном цифровом мире создают помехи для каналов в диапазоне УКВ.

Как правило, я рекомендую использовать внешнюю антенну, если вы зависим от приема каналов VHF. Хотя есть приемы использования антенны, например, использование соединителя сигналов UHF / VHF, чтобы объединить вашу антенну UHF с парой кроличьих ушей для каналов VHF.

Directional Vs. Всенаправленный

Направленные телевизионные антенны — это антенны, предназначенные для приема сигналов в том направлении, в котором вы их направляете. Всенаправленные антенны предназначены для приема каналов во всех направлениях. Этот компромисс связан с фокусировкой усиления антенны, которое отличается от усиления усилителя.

При использовании направленной телевизионной антенны усиление встроено в телевизионную антенну, чтобы сфокусировать прием в нужном направлении. Всенаправленные антенны балансируют свое усиление для приема каналов во всех направлениях.

Щелкните здесь, чтобы вернуться к содержанию

Лучшая ТВ антенна для вас

Теперь, когда у нас есть общее представление о вещах, которые имеют значение, когда дело доходит до приема антенны, мы можем выбрать лучшие антенны для рассмотрения в конкретных ситуациях.Если вы хотите узнать больше о концепциях приема сигнала, я расскажу немного подробнее позже в этой статье.

Каналы УВЧ с хорошим сигналом

Если между вашим домом и близлежащими телебашнями не так много холмов и препятствий, вам подойдет большинство всенаправленных комнатных антенн. Телевизионная антенна GE Ultra Edge за 20 долларов предназначена для приема каналов УВЧ в этом диапазоне сигналов и должна была помочь. В противном случае в вашем доме могут быть толстые стены или другие факторы, мешающие приему.В этом случае я бы рассматривал ваши телевизионные сигналы как «умеренные», а не как сильные. Антенны, такие как Winegard Flatwave, также являются хорошими вариантами, но вы заплатите немного больше, если менее дорогой вариант может выполнить работу.

Если в вашем районе есть только каналы УВЧ и хороший сигнал, то вряд ли ошибетесь с наружной антенной. Если вам нужно тянуть с вышек в разные стороны, используйте доступную по цене антенну DB2e Bowtie.

Каналы УВЧ со средней мощностью сигнала (желтый)

В таких ситуациях я рекомендую внешнюю антенну.Тип антенны зависит от расположения каналов и запаса помехоустойчивости. Если каналы УВЧ имеют умеренный уровень сигнала, но направлены в разные стороны, вы можете использовать всенаправленную антенну, такую как Mohu Sky. Это тот, который мы используем, и он эстетичен для глаз. Его также просто установить, и мы получаем с ним пару каналов VHF-Hi.

Умеренные сигналы сложнее уловить. Вам может понадобиться антенна с небольшим встроенным «усилением». Думайте об усилении как о фокусировке антенны в заданном направлении.

Если ваши каналы расположены примерно под углом 180 градусов друг к другу, мы рекомендуем Clearstream 4V. Он разнонаправлен, так как создает широкую дугу и даже добавляет усиление сигнала в направленной вперед дуге 180 градусов. Если вам нужно немного больше усиления, вы можете попробовать ULTRATenna 80. https://amzn.to/2Yi45V6

Если вам нужно еще большее усиление, вы можете попробовать Antennas Direct DB8e. Панели антенны на этой антенне могут быть расположены в оптимальном положении в зависимости от того, где возвышаются телевизионные башни.Он также дает немного больше прироста.

Каналы UHF и VHF-Hi

Хотя мне удалось получить каналы VHF-Hi с моим Mohu Sky, не у всех будет такой опыт из-за интерференционных характеристик, различающихся в зависимости от местоположения. Если у вас есть проблемы с приемом каналов VHF-Hi, существуют антенны, предназначенные для достойной работы с каналами UHF и Hi-VHF.

В качестве внутренней антенны я бы выбрал Mohu Leaf Glide. Ознакомьтесь с моим обзором Mohu Leaf Glide для получения дополнительной информации.Он немного лучше справляется с этими каналами Hi-VHF по сравнению с телевизионной антенной GE Ultra Edge за 20 долларов.

Что касается наружной установки, то Antennas Direct Clearstream 2V — хороший вариант. Он вытягивает каналы по дуге под углом 70 градусов и добавляет немного усиления в этом направлении. Хотя Antennas Direct считает эту антенну внутренней / наружной, для меня она слишком громоздкая, чтобы рассматривать ее как комнатную антенну. Если вам нужно немного больше мощности, попробуйте обновленный Clearstream 4V.

Если вам нужно немного большее усиление антенны, вы можете попробовать Winegard HD7694P.Он требует более точного наведения, чем другие антенны, но будет тянуть каналы на больших расстояниях в диапазоне VHF-Hi.

каналов в диапазонах Lo-VHF, VHF-Hi и UHF

В некоторых районах страны есть цифровые каналы в диапазоне VHF-Lo. Если все нужные каналы находятся в пределах 45 миль, используйте Channel Master CM3016. Для каналов на большие расстояния я бы попробовал Winegard HD8200U. Другой вариант — получить эту версию DB8e, упомянутую выше. Он поставляется с комплектом VHF, который добавляет два дипольных элемента с соединителем сигналов для улучшения приема VHF.

Щелкните здесь, чтобы вернуться к содержанию

Важные темы о телевизионных антеннах

Теперь, когда вы знаете, какой тип антенны вам понадобится, я хотел бы указать вам на дополнительную информацию по общим вопросам, касающимся эфирного телевидения.

По воздуху DVR — Да, вы можете записывать с антенны. Я настоятельно рекомендую его и рассмотрю несколько вариантов в этом руководстве для видеорегистраторов OTA.

Более 1 телевизора — Существуют решения для подключения антенны более чем к 1 телевизору.В большинстве случаев я рекомендую для этого наружную антенну, но для получения дополнительной информации перейдите по ссылке.

Заземление антенны — Это не проблема для внутренней антенны. Однако вы хотите заземлить наружную антенну. Это снизит вероятность ударов молнии и других электрических аномалий, которые возможны, но маловероятны.

Ресепшн — Для тех, кто не хочет читать все детали и внутреннее устройство телевизионных антенн, я собрал краткий справочник по улучшению приема внутренней антенны.

Установщики антенн — Многие читатели спрашивали об установщиках антенн в их районе. Я обнаружил отличный сервис под названием Home Advisor, который находит надежных профессионалов по ремонту дома в вашем районе.

Просто нажмите по этой ссылке и «антенна» в поиске. Затем вы можете выбрать «Установить или заменить антенну». Заполните форму, и Home Advisor свяжет вас с сертифицированными специалистами в вашем районе для выполнения работы. Если вы хотите связаться с живым человеком, чтобы связаться с местным специалистом, вы можете позвонить в Home Advisor по телефону 888-605-2759

Антенны и ТСЖ — ТСЖ не может помешать вам установить антенну.Я объясняю, почему в моей статье о телевизионных антеннах, FCC и вашем HOA

Щелкните здесь, чтобы вернуться к содержанию

TV Fool: более глубокий взгляд на мощность сигнала

Для тех, кто хочет получить немного больше информации, чем отчет о сигнале FCC, попробуйте этот отчет о сигналах телевизионного дурака. Он дает нам некоторые числовые данные об уровне сигнала, которые мы можем использовать для грубых вычислений, можем ли мы принять канал или нет.

Путь — это описание пути прохождения сигнала от вышки до телевизионной антенны.Размещение по высоте повлияет на тип пути, который может принимать антенна. Это последний столбец под заголовком «Сигнал» отчета. Ниже вы найдете значения в столбцах и их определение.

LOS — Это означает линию прямой видимости. В принципе, антенна и вышка ничего не мешают.
1Edge — Когда сигнал покидает вышку, он «обрезается» при попадании на холм, гору или другое четко обозначенное препятствие.Когда это происходит, препятствие действует как вторичный, хотя и более слабый, источник генерации сигнала. Значение 1Edge в столбце «Путь» указывает на то, что антенна принимает сигнал после того, как ее перекрыло это препятствие. Изображение ниже демонстрирует эту концепцию.
2Edge — это та же концепция, что и 1Edge, за исключением того, что сигнал был обрезан дважды, прежде чем достигнуть антенны. Как вы уже догадались, это дает гораздо более слабый сигнал, чем 1Edge.
Тропо — Это тропосферное рассеяние.В основном сигнал преломляется из-за высокого уровня влажности в верхних слоях тропосферы. Давайте не будем об этом беспокоиться, так как их захват будет нерентабельным.

Запас по шуму — это первая колонка под заголовком «Сигнал» отчета, обозначенная как NM. Это коэффициент, на который телевизионный сигнал превышает минимальную величину, необходимую для правильной работы, непосредственно перед тем, как быть принятым антенной. Чтобы канал принимался, запас шума должен быть выше 0, когда он достигает вашего телевизора.Я рекомендую 10 дБ для учета погоды и других аномалий.

Щелкните здесь, чтобы вернуться к содержанию

Потеря сигнала

Потери сигнала исходят от различных источников и измеряются в децибелах (дБ). Я приложил все усилия, чтобы изучить многочисленные исследования потери сигнала и собрать ниже приблизительные оценки возможных потерь сигнала. Следующие источники потери сигнала будут вычитаться из NM;

TV — Обычно с телевизором связаны потери в дБ.Достаточно оценки в 3 дБ.

Кабельные трассы — Обычно в США используется коаксиальный кабель RG-6. Максимальные потери DB на самой высокой телевизионной частоте составляют около 5,6 дБ на 100 футов кабеля. Добавьте потерю 0,5 дБ для любого неразъемного соединения.

Разветвители — Каждый отрезок коаксиального кабеля, идущего от антенны к телевизору, приводит к потерям, указанным на разветвителе. Обычно это 3,5 дБ, но, конечно, это должно быть указано на разветвителе. Вы должны считать каждый выход на разветвителе, независимо от того, используется он или нет.В этом посте я более подробно расскажу о выборе разветвителя коаксиального сигнала.

Соседний дом — Соседний дом, генерирующий сигнал и отбрасывающий тень либо на антенну, либо на внешнюю стену, которая находится на пути внутренней антенны, создает потери. Различные исследования показывают потери в дБ от 10 до 21 дБ для сигналов в диапазоне частот UHF и VHF. Исследования также показывают, что увеличение высоты внутренней антенны уменьшит потери.

Tree Shadowing — Это когда соседнее дерево в соответствии с генерацией сигнала отбрасывает тень на антенну или на внешнюю стену в соответствии с антенной.Исследования показали, что деревья имеют потери 0-10 дБ в диапазоне УВЧ и УКВ. Телевизионная антенна, установленная на меньшей высоте, может улучшить распространение сигнала, поскольку сигнал может лучше избегать кроны деревьев. В редких случаях поднятие антенны может ухудшить прием. Часто в этих случаях виноват плотный полог дерева.

Home Penetration — имеет значение только для внутренней антенны. Ожидайте потери около 14 дБ для сигнала, который проникнет в дом и достигнет антенны на первом этаже.Установка антенны на 2-м или 3-м этаже может значительно снизить часть этих потерь.

Что-нибудь еще с поддающимися количественному измерению потерями в децибелах (дБ) — Да, это нечетко, но любое соседнее препятствие может вызвать потерю в дБ.

Щелкните здесь, чтобы вернуться к содержанию

Где установить внутреннюю антенну

Чтобы выяснить, можем ли мы использовать внутреннюю антенну, мы сначала определим доступный запас по шуму после оценки потерь в дБ, используя информацию выше.Для этого найдите поле NM и найдите наименьшее число для всех необходимых вам станций.

Найдите диаграмму «бычий глаз» слева от таблицы, изображенной ниже. Выясните, где будет установлена ваша антенна. По возможности он должен быть направлен в сторону этой башни.

Оптимально это будет возле внешней стены, ближайшей к башне. В этом случае вычтите только 14 дБ для проникновения в дом; в противном случае вычтите около 34 дБ, чтобы учесть затенение сигнала вашим домом.
Если есть густая листва, которая может отбрасывать тень на вашу антенну со стороны башни, вычтите 10 дБ.
Если соседний дом находится в направлении башни и отбрасывает тень на антенну, вычтите еще 20.

Если у вас осталось около 12 дБ или более после вычитания оценок потерь, у вас должно быть достаточно сигнала для просмотра OTA TV. Если ваш уровень ниже 12 дБ, попробуйте найти место повыше для установки антенны. Это может быть верхний этаж или даже чердак.Если возможно, вы захотите рассмотреть крышу. Вы можете повторно запустить отчет TV Fool с новой высоты, чтобы проверить, улучшает ли он сигнал.

Если есть достаточный запас помехоустойчивости для самого слабого сигнала, следующим соображением является расстояние антенны от вышки. Важной переменной при рассмотрении расстояния является то, является ли частота сигнала VHF или UHF. Коммерческие антенны обычно указывают диапазон, на котором они могут захватить сигнал. Это немного вводит в заблуждение, поскольку они обычно указывают расстояние для сверхвысокой частоты (UHF).

UHF частота работает на более высокой частоте, чем VHF или «очень высокая частота». По правде говоря, комнатная коммерческая антенна мало что может сделать для приема УКВ, чего нельзя сделать с помощью пары кроличьих ушей.

Обычно ваши каналы VHF должны находиться в пределах 15 миль, а ваши UHF должны быть в пределах 30 миль для работы внутреннего решения. Это очень сильно зависит от того, сколько потерь принимает сигнал, прежде чем он достигнет вашей антенны. Я видел, как комнатные антенны работали более чем в 50 милях от радиовещательной вышки.

Последнее понятие, которое нам нужно рассмотреть, — это направление. В зависимости от типа антенны нам может потребоваться эта информация, а может и не потребоваться, но это важно знать в случае, если нам потребуется устранить неполадки с сигналом.

Чтобы понять это, еще раз обратитесь к отчету таблицы каналов. Теперь смотрим под заголовком «Азимут». Найдите число под магнитом (Magn). Обратите внимание на номер рядом с каждым.

Также удобно обвести каналы, появляющиеся в яблочко, для удобства использования.Теперь у нас есть все, что нужно знать о сигнале. Теперь мы можем рассказать о типах доступных антенн, а также об их сильных и слабых сторонах.

Щелкните здесь, чтобы вернуться к содержанию

Коэффициент усиления антенны по сравнению с Усиление

Этот предмет может сбивать с толку, поскольку есть два типа усиления антенн. Есть усиление антенны, которое мы обсуждали ранее как свойство антенны. Это в основном помогает вам принимать сигнал с вышки и может быть добавлено к вашему запасу шума.

Затем есть усиление усилителя, которое складывается из активного усилителя. Этот усилитель не повлияет на способность антенны принимать сигнал, но уменьшит шум, создаваемый разветвителями, длиной кабеля и тюнерами между антенной и вашим телевизором.

Подробнее об антенных усилителях

Сравнение пассивных и активных антенн — Активная телевизионная антенна — это антенна, которая имеет усилитель сигнала с питанием. В этом отличие от пассивной телевизионной антенны без усиления сигнала.Активные антенны не влияют на способность антенны принимать сигнал.

Тем не менее, он усиливает сигнал, который достигает вашей антенны, чтобы преодолеть шум в линии, разветвителях и ТВ-тюнере. Это «усиление» выражается в усилении в дБ. Обратите внимание, что усилитель также добавляет шум, который влияет на коэффициент усиления усилителя.

Это не означает, что каждой антенне нужен усилитель. Усиленные сильные сигналы могут перегрузить тюнер, что приведет к тому, что канал не будет отображаться на экране телевизора.(Перегрузка в данном случае не означает «взорваться». С тюнером все будет в порядке)

Есть также случаи, когда усилитель не дает реальной пользы. Например, предположим, что все принимаемые каналы попадают в антенну с запасом помехоустойчивости 30 дБ. Этого уже достаточно для преодоления большинства коаксиальных кабелей к телевизору, поэтому в усилителе нет необходимости.

Это поднимает еще один критический момент. Очистите свои коаксиальные каналы. В старых антенных установках и кабельном телевидении использовался коаксиальный кабель RG-59.Это почти вдвое превышает потери в дБ по сравнению с RG-6, используемым в современных установках.

При использовании разветвителей убедитесь, что они рассчитаны как минимум на 5–1000 МГц. Помните, что мощность сигнала делится на количество выходов разветвителя, независимо от того, используются они или нет. Сплиттер вызывает потерю соединения 3,5 дБ на каждом выходе.

Щелкните здесь, чтобы вернуться к содержанию

Типы телевизионных антенн

Прежде чем подвести итог, я хотел бы дать общий обзор различных типов антенн.Важно понимать, что направленные антенны будут иметь больший диапазон, но для типичных домашних и наружных антенн я бы предпочел простоту и удобство всенаправленной антенны, если это вообще возможно.

Современные всенаправленные антенны

Flat — это эстетически приятная антенна, изображенная ниже. Они приятны для глаз. Они хорошо работают с сигналами УВЧ.

Стильный — Такие компании, как Mohu, представили эстетичные комнатные антенны, такие как Mohu Curve.Я сам ею пользовался, и это одна из моих любимых домашних телевизионных антенн. В качестве стильной наружной антенны, которая хорошо работает в диапазоне UHF и VHF, я рекомендую Mohu Sky, изображенный ниже. Это антенна, которую мы используем, и нам это нравится. Он доступен на веб-сайте Моху.

Направленные антенны

Сеточная антенна — Эти антенны предназначены для направления усиления антенны на луч, обычно не превышающий 25 градусов шириной. Они идеально подходят для тех мест, где телебашни имеют тенденцию быть в одном направлении.

Yagi Antenna — Это моя любимая направленная антенна. Ширина луча может варьироваться от 30 до 80 градусов, но при этом обеспечивается большое усиление антенны. Они отлично подходят для захвата труднодоступных башен на больших расстояниях, но также могут захватывать близлежащие станции, которые находятся не в том направлении, в котором вы нацелены.

Старые всенаправленные антенны

Эти антенны по-прежнему работают со станциями рядом с вашим домом. Если вы живете в районе метро с множеством сигналов поблизости, вы можете попробовать одного из этих динозавров.

Петля — Петля представляет собой всенаправленную антенну и показана на рисунке ниже. Эта антенна также содержит пару кроличьих ушей. Петля в основном предназначена для приема УВЧ.

Дипольная антенна — Для телевизионных антенн эти всенаправленные антенны обычно называют «кроличьими ушами». Они работают для местных сигналов VFH, но не более того.

Галстук-бабочка — Антенна для галстука-бабочки изображена ниже. Он всенаправленный и может работать в диапазонах VHF и UHF.Галстук-бабочка хуже работает на УВЧ по сравнению с рамочной антенной и не дотягивает до кроличьих ушей для УКВ.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он поможет вам найти доступных интернет-провайдеров, потоковые сервисы для удовлетворения ваших потребностей, информацию об антеннах и многие другие инструменты и ресурсы, которые помогут вам сэкономить на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

Раскрытие информации: обоснованная причина поддерживается за счет небольшой комиссии за покупки, сделанные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

Советы и приемы Антенны HDTV

Нет ничего более неприятного, чем плохой прием ТВ. Избавьтесь от раздражающих проблем с сигналом и начните пользоваться огромными преимуществами телевизионной антенны. Мы поможем вам советами и рекомендациями, которые помогут вам добиться оптимального приема с помощью телевизионной антенны.

1. Расстояния до вышек вещания

Количество каналов и то, какие каналы вы можете получить, зависит от того, как далеко вы находитесь от вышек вещания в вашем районе. Вы можете проверить на сайте www.channelchecker.com, какие каналы вы можете получить при покупке антенны One For All. Антенна с большим радиусом действия способна принимать телевизионные сигналы с более удаленных радиовещательных вышек. Легко проверьте, нужны ли вам каналы, за три шага на сайте www.channelchecker.com.

2. Положение антенны

Прием зависит не только от расстояния до вышек вещания, но и от местности и окружения (близлежащие дома, здания, деревья и т. Д.). Поэтому решающим фактором является высота вашей антенны. При размещении в помещении постарайтесь установить его как можно выше и рядом с окном. Имейте в виду, что предметы в комнате могут мешать сигналу, поэтому попробуйте разные места, чтобы найти наиболее оптимальное. Выберите место, где антенна будет надежно закреплена и где у вас будет наилучшее покрытие.Переместите телевизионную антенну как можно выше и ближе к окну, и вы, вероятно, увидите радикальное улучшение!

3. Направление на вышки телевещания

На сайте проверки каналов вы также можете увидеть, в каком направлении расположены башни вещания. Направьте антенну как можно ближе к большинству вышек. Легкая проверка — увидеть, как расположены и нацелены антенны соседей.

4. Поляризационные ТВ сети

Телевизионные башни

передают телевизионный сигнал с вертикальной или горизонтальной поляризацией.Большая часть телевизионного сигнала в США транслируется в горизонтальной поляризации (последнюю информацию можно найти на веб-сайте оператора наземного телевидения). Поскольку большинство телевизионных передатчиков имеют горизонтальную поляризацию, лучше всего установить антенну в горизонтальном положении. Антенны One For All принимают как вертикальные, так и горизонтальные сигналы.

5. Держите ТВ-антенну подальше от металла

Имейте в виду, что металлические поверхности рядом с вашей антенной могут создавать помехи цифровым сигналам и даже блокировать ваш прием.Например, при размещении антенны в окне даже металлические решетки от взлома в окне могут вызвать проблемы (металл блокирует как теле-, так и радиосигналы). Старайтесь держаться как можно дальше от металлических предметов (в идеале — 6 футов или больше).

6. Сильные сигналы

Если уровень сигнала в вашем районе действительно высокий и вы используете антенну со встроенным усилителем, возможно, ТВ-приемник принимает слишком сильный сигнал. Это может отразиться на потере телевизионного сигнала.В этом случае попробуйте повернуть антенну в ее текущем положении или выберите другое место для антенны. Если у вас есть антенна с запатентованной автоматической регулировкой усиления, усиление будет установлено на нужный уровень автоматически. Это помогает получить как можно больше каналов.

7. Более длинный кабель

Удлинение коаксиального антенного кабеля немного снизит уровень сигнала, поступающего на ваш телевизор, но если большая длина позволяет вам добраться до окна, обращенного к телевизионному передатчику, это может улучшить ваш телевизионный сигнал.
