Как построить камин своими руками

Камины одновременно обогревают и украшают окружающее пространство. С кладкой камина из кирпича можно справиться собственными силами. Достаточно лишь ознакомиться с руководством и сделать все в соответствии с положениями инструкции.

Как построить камин своими руками

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Определение основных размеров

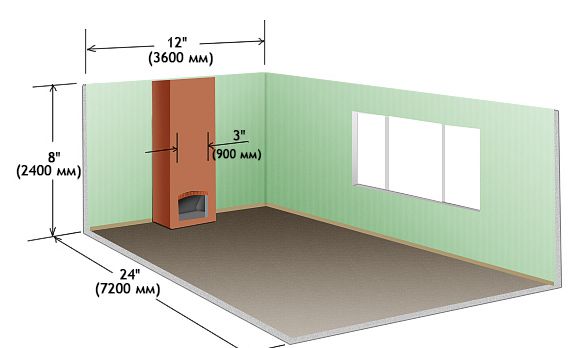

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Подготовка материалов

Подготовьте необходимое количество керамического кирпича (определяйте в соответствии с запланированными габаритами и конструкцией камина). Также подготовьте шамотный кирпич для обустройства топки.

Шамотный кирпичШамотная глина

Дополнительно подготовьте следующее:

• смесь для кладки кирпича;
• 12-миллиметровый лист стекло-магния;
• дымоход;
• печную ленту для монтажа фурнитуры;
• металлические уголки;
• дымоходную вьюшку.

Перед началом работы укройте полиэтиленом все, что нужно защитить от загрязнений.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Первый шаг

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Четвертый шаг

Продолжайте кладку. До 13 ряда включительно формируйте стенки топливника отопительного агрегата.

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к. на этих этапах очень важно контролировать качество используемого раствора.

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично.

Излишки раствора для кладки удаляйте сразу же.

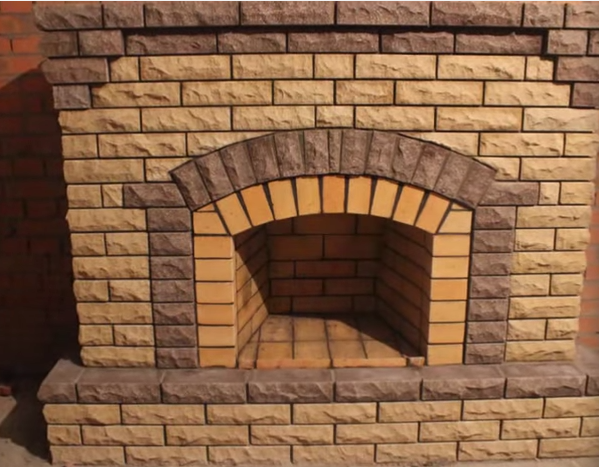

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Узнайте, как сделать камин в квартире своими руками с пошаговой инструкцией, из нашей новой статьи.

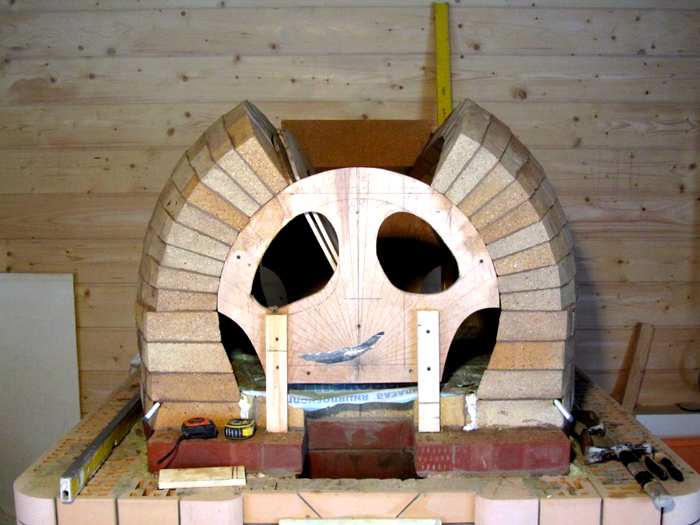

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки. Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду.

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Отделка

Для придания камину более привлекательного внешнего вида, выполните его финишную отделку. Чаще всего применяются следующие методы отделки:

• покраска;
• оштукатуривание;
• облицовка плиткой, камнем и прочими подобными материалами.

  Отделка

Конкретный вариант отделки выбирайте на свое усмотрение. В случае если камин вам нравится и без финишной облицовки, расшейте швы кладки при помощи специального инструмента и тщательно очистите поверхность конструкции от лишнего раствора.

Важно: для покраски камина можно использовать только огнестойкие лакокрасочные материалы.

В остальном же внешний вид камина зависит исключительно от вашей фантазии и личных предпочтений.

Следуйте полученным рекомендациям, и готовый камин, возведенный собственными силами, будет долгие годы обогревать и украшать вашу комнату, эффективно справляясь со всеми возлагаемыми на него задачами.

Удачной работы!

Видео – Как построить камин своими руками

порядовка популярных моделей + фото

Устройство каминной топки

Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.

Конструкционно топка состоит из следующих элементов:

• Основание
• Стенки
• Дымосборник
• Колосниковая решетка
• Дверца
• Шиберная заслонка
• Зольник

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича. переходите и узнайте подробнее

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Строительство углового камина

Размеры камина углового (в сантиметрах)

Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.

Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.

Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.

После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.

Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.

Технические требования к устройству камина

• Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
• Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
• Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
• Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
• Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
• Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
• В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.

Топочная камера включает следующие элементы

1. Основание для кладки дров.
2. Две боковые и одну заднюю стенки.
3. Камера сбора дыма.
4. Решетка колосников.
5. Дверца по проекту.
6. Заслонка-шибер.
7. Зольник внизу топки.

Требования к дымовой трубе

• Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера .
• При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
• Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.

Принцип работы камина

По сути, камин является печью с открытой топкой. Поленья дров сгорают и выделяют тепло, что и является источником обогрева. Чтобы дым не попадал в комнату, предусмотрен дымоход изогнутой формы. Он же препятствует попаданию извне в очаг дождя и снега.

Не стоит рассчитывать на камин, как на основной отопительный прибор дома. Его конструкция такова, что, к сожалению КПД очень низок, не более 25% всего выделяемого тепла попадает в дом, оставшиеся 75% вытягивается наружу через дымоход. Камин не дает равномерного распределения тепла, основная масса теплого воздуха выходит через открытый очаг, боковые стенки не прогреваются вообще. Камин в современном доме выполняет, скорее всего, декоративную функцию, с его помощью хорошо обустроить зону релакса.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

• Угловой камин с круглой аркой
• Угловой камин с прямоугольной аркой
• Камин с подиумом около стены
• Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

• Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
• Под ней обустраивают зольник для сбора и удаления продуктов горения
• Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Возведение камина своими руками из кирпича

Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.

Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.

Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.

Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать

Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

Изоляции деревянных стен уделяют особое внимание

Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.

Чертежи камина из кирпича.

Затем необходимо провести выполнение чертежей по кладке каминов, для чего в качестве примера подойдет комната в 15 кв. м. Выкладка задней стенки осуществляется в полкирпича, что будет равняться 12 см, а выкладку боковых стенок нужно провести в один целый кирпич, — т. е. 25 см. После вычисления этих размеров, осуществляется послойный чертеж всей кладки камина, т. е. проводится оформление так называемых порядовок.

Чтобы выполнить порядовки, нужно иметь в наличии бумагу в клеточку, поскольку будет использован не только целый кирпич, но и полкирпича и ¾ кирпича.

Начать необходимо с цоколя, причем, для оригинальности выкладка данного ряда может быть осуществлена ребром, или плашмя. При выкладке 2-го ряда, кирпичи накладываются плашмя. Между нижней частью топки и полом обычно остается промежуток 25-30 см, что равно 2-3 кирпичным рядам.

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

• 0,2 кв. м – 36х45см,
• 0,3 кв. м – 44х67см,
• 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

• для 0,2 кв. м. 18–24 см.,
• для 0,3 кв. м. 22–30 см.,
• для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

• 0,02 кв. м;
• 0,03 кв. м;
• 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Правильный выбор и расчет материалов

Печной кирпич подразделяется на виды

• Из глины делается шамотный кирпич, которые способен выдерживать стойкое повышение температуры до критических состояний, не трескается при перепадах тепла, не подвергается химическим реакциям.
• Кварцевый кирпич изготавливается от спекания кварца, имеет высокую прочность, но подвергается воздействию активных кислот.
• Обыкновенный глиняный кирпич, применяется для кладки участков камина, которые не подвергаются в процессе эксплуатации очень сильному нагреванию.
• Для теплоизоляции камина от стен дома используют пустотелый керамический кирпич. Он бывает цементно-песчаный, плохо передающий тепло или из вспененного доломита.

Для устройства свода применяют специальный клинчатый кирпич. но его можно выпилить по форме из обыкновенного керамического кирпича.

Не используют при кладке каминов пережженный и недожженный кирпич темно-коричневого и бледно-желтого цветов. Силикатный кирпич из-за его повышенного насыщения влагой не применяется при кладке каминов.

Расчет кирпича для строительства камина производится в точном соответствии с чертежами порядовок. Те элементы, которые указаны в порядовках половинками или неполными кирпичами, считаются, как целые. Для учета различного брака и боя применяется коэффициент 1,15, на который умножают полученное при расчете по схемам порядовок количество кирпича.

Если придерживаться опыта печников и делать кладочные швы по 3 мм, тогда для подсчета готового раствора нужно на каждую сотню кирпича посчитать ведро раствора.

Вид и подготовка песка

Для устройства основания, кладки боковых стенок и верхней части дымовой трубы в растворе применяют любой вид песка. Приготовление же глинистого раствора на участки повышенных температур осуществляется только с карьерным или овражным песком.

В речном и морском видах песчинки имеют гладкую форму из-за постоянного действия воды и имеют плохое сцепление с природной глиной.

Перед использованием любого вида песка его обязательно просеивают от крупного мусора через сетку и промывают струей воды через сито, выполненное из мешковины до протекания чистой воды.

Топочную жаростойкую часть, камеру для сбора дыма и нижнюю часть трубы выкладывают на глинистом растворе. В него подмешивают карьерный песок для уменьшения жирности.

Для приготовления раствора глину предварительно замачивают на время равное 7–10 дням. В течение этого времени ее нужно каждый день тщательно перемешивать, после чего добавляется песок в нужном количестве.

Если нет времени на такое длительное приготовление раствора, тогда сухие огнеупорные смеси покупают на строительном рынке. Они упакованы в герметичные мешки, имеют сбалансированный состав и требуют только смешивания с водой строительными венчиками.

Для других частей камина, которые не подвергаются сильному нагреванию, используют раствор глины, песка и цемента.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
5. Решетка прижимается следующим слоем;
6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;

8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

   Камин в доме. Рекомендации

9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Строительство камина – пошаговая инструкция

Печи камины своими руками изготавливаются с помощью чертежей. В большинстве своем предпочтение отдается дровяным каминам своими руками.

Для начала, запомните общие правила каминной работы.

1. Каждый следующий ряд сначала выкладывается насухо. Все кирпичи обтёсываются и подгоняются друг к другу, и только потом ряд собирается на раствор.
2. В каждом ряду первыми укладываются угловые кирпичи, потом по периметру и только потом центральные. Каждый этап сверяется уровнем.
3. Нельзя класть сухой кирпич. Каждый нужно окунать в воду.
4. Шов должен быть полностью заполнен раствором и быть максимально тонким.

Элементы камина и размеры в зависимости от площади помещения

Порядовка камина своими руками. Выбирается модель камина и распечатывается его порядовка. Это будет инструкция, которой нужно тщательно следовать. Для удобства можно обводить карандашом каждый выполненный ряд.

Гидроизоляция. На фундамент стелется толь или рубероид.

Если камин большой натягивается контрольный шнур, и начинаются основные работы.

Пример порядовки камина с аркой

Первые два ряда делаются глухими. Первый ряд можно укладывать на ребро.

Во второй ряд встроен зольник.

Все конструкции из металла (дверцы, решётки) устанавливают с расчётом на тепловое расширение. Зазор должен быть 5-10 мм и заполняться асбестом.

3-й ряд. На ребро выкладывается дно топливной камеры из огнеупорного кирпича. Здесь и далее огнеупорный кирпич не перевязывается с красным. Устанавливается колосниковая решётка.

4-7-й ряд. Начало формирования камеры. Если, как здесь, придавать форму нужно нескольким кирпичам, удобно будет пронумеровать кирпичи, пока они выложены на сухую. Стенки, внутри топливника нельзя штукатурить, поэтому, выложив несколько рядов, каждый раз кирпичи протирают влажной тряпочкой.

Порядовка камина с аркой

8-й ряд. Наклон задней стенки необходим для свободного выхода дыма.

9-14-й ряд. Формирование арки. Чем круче свод, тем крепче он будет и выдержит большую нагрузку. Для того, чтобы выложить свод, нужно изготовить из ДСП специальную опалубку – кружало. 2 одинаковые заготовки сбиваются вместе на расстоянии около 10 см. Устанавливают на нужное место и по ним выкладывают арку, симметрично с двух сторон к середине.

15-й. Устройство «зуба». Это выступ внутри топливной камеры, спроектированный для того, чтобы зола и осадки не попадали в камин, а тяга была хорошей.

19-20-й ряд – сужение дымохода. Криволинейные поверхности выводятся напуском кирпича приблизительно по 6 см.

21-22-й дымоход.

23-й. Задвижка, подходящая по размеру.

В месте прохода трубы через потолок устраивается распушка.

Дальше применяется не глиняный, а цементный раствор для кладки (песок:цемент 3:1).

Для защиты от осадков на верху трубы устанавливается дефлектор.

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;

4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;

6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Как правильно рассчитать основные размеры камина

Все расчеты и замеры обязательно фиксируйте на бумаге, а лучше всего зарисовывайте схематически. 1. На бумаге зарисовываем в масштабе комнату, где будет располагаться камин. 2. Рассчитываем параметры топливника. Его габариты не должны быть меньше, чем пятидесятая часть от общей площади комнаты. 3. Глубину портала определяют как соотношение параметров длины и ширины. Так глубина может составлять 2:3 или 1:2. 4. Определяем параметры дымохода. Средние показатели составляют: длина – 6 метров, а диаметр трубы -100 мм.

Угловой и обычный камин из кирпича

Необходимые материалы для кладки камина 1. Кирпич огнеупорный. Количество рассчитывайте по заранее определенным габаритам с учетом 10-15% на подгонку и бой материала. 2. Речной песок (фракция от 0,2 до 1,5мм). 3. Строительный цемент. 4. Щебень. 5. Арматура.

Как залить фундамент для камина

Камин, как и дом, имеет свое основание. Чтобы его обустроить нужно, провести ряд мероприятий: — Готовим основу под фундамент. Для этого в яму, размеры которой несколько превышают габариты будущего камина, засыпаем щебень и утрамбовываем его;

— Монтируем опалубок. Его высота должна соответствовать высоте будущего фундамента; — Заливаем цементно-песочную смесь; — После заливки основание тщательно выравнивается, накрывается полиэтиленом и оставляется в полном покое до высыхания.

Пошаговая инструкция по кирпичной кладке камина

Перед тем как начнутся работы по укладке кирпича своими руками, его нужно обязательно отсортировать, отобрать идеально ровные и целые, замочить перед началом работ в воде на несколько суток. Работу по кладке камина не столько сложные технически, сколько требуют аккуратности и терпения.

Каждый слой укладывается на подложку из рубероида. Качество работы проверяется уровнем. После того как выполнены первые три ряда камина, закладывается арматура, которая в будущем станет основой для каминной решетки. Выкладывая ряд за рядом, проводите сверку с предварительно начерченной схемой.

Фото камина из кирпича

После того как работы закончены швы между кирпичами обрабатываются специальными цветными составами, которые придают работе законченный вид и добавляют декоративного эффекта кирпичной кладке.

Интересная статья: Имитация камина своими руками в квартире. Фото

Смотрите видео: Кладка и порядовка камина

Печь-камин в частном доме станет не просто украшением, но и дополнительным источником тепла. Топка дровами экологически безопасная и более бюджетная, поэтому после того как в вашем доме появится камин, вы сможете существенно сэкономить.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

как сделать с видео, в доме сложить по чертежу, самому построить и собрать порядовку

Устройство камина своими руками: 4 вида конструкций

Правильно построенный камин станет не только источником тепла, но и прекрасным дополнением интерьераИздавна принято было считать огонь надежным спутником и незаменимым элементом уюта и тепла в доме. В настоящее время камины становятся все более популярными и востребованными объектами домашней планировки. Выполняя свою функцию, камины являются не только источником тепла и обогрева помещения, но и декоративной красивой частью интерьера. Принимая во внимание строительство собственного дома, нередко возникают вопросы о постройке камина. В целях финансовой экономии и необязательной потребности дорогих специалистов, камин можно построить, самостоятельно имея пошаговый план и нужную информацию в проектировании каминной печи.

Принцип и назначение: как собрать камин своими руками

Простая, самая обычная печка с не накрытой топкой – это камин. При сгорании различного печного топлива происходит выделение тепла и непосредственно осуществляется обогрев помещения. Устройство камина не сложное – это топливник и изогнутый дымоход.

Применение камина, как основного источника отопительного процесса жилья, нецелесообразно. При сгорании топлива в камине, выделяемое тепло в помещение составляет 20%, а основная теплая масса уходит с потоком воздуха в дымоход. Нагрев помещения происходит неравномерно, так как основное тепло выделяет топливник. Боковые части камина почти не нагреваются и не обеспечивают достаточным теплом помещение.

Для повышения хорошей теплоотдачи камина рекомендуется делать расширенные и неуглубленные топливники.

Камин не рекомендуется возводить напротив расположенных окон в помещении, так как это способствует появлению сквозняка

Несколько первоначальных рекомендаций:

1. Перед изготовлением камина необходимо определить проект и устройство подходящей конструкции к помещению.
2. Изначально выполнить чертеж и рассчитать количество необходимого материала.
3. Определиться с точным месторасположением в доме.

Самым распространенным местом для устройства камина в доме является несущая стена, но можно его так же построить в углу или отдельно от какой либо стенки. Впрочем, все зависит от позволяемой площади и предпочтений. В деревянных сооружениях необходимо учитывать технику пожарной безопасности. Перед строительством камина необходимо точно рассчитать дымоходное сечение с размером топливника и подумать о токе воздуха в помещении.

Как сделать расчет и материалов для камина: размер и габариты

Расчет размеров будущего камина играет не маловажную роль в его построении, так как от этого зависит качественная функциональность и работоспособность. Существует множество чертежей и схем различных видов каминов. Чертеж и расчет можно сделать, самостоятельно зная правильную пошаговую комбинацию действий.

Этапы действий:

1. В первую очередь измеряется площадь комнаты, в которой будет возводиться камин и переносится на чертеж в соответствующем масштабе.
2. После производится точный расчет топливника в соотношении с объемом комнаты 1/50.
3. Топка камина рассчитывается в пропорциях 1 к 2 (глубина к высоте). Это очень важно для хорошей теплоотдачи и не задымления комнаты.
4. От топливника камина зависит отверстие дымоходной трубы. Дымоход должен быть меньше топки приблизительно в 8 раз.
5. Прямоугольный дымоход выполнить проще, нежели круглый, диаметр которого должен иметь не меньше 10 см.

В ходе процесса проектирования камина для дома необходимо делать расчеты, исходя из размеров всего помещения

Правильно составленный чертеж даст возможность подсчитать нужное количество необходимого материала. Согласно готовому проекту учитывается каждый ряд кладки, и все составляющие единицы конструкции принимаются за целый кирпич.

Необходимые материалы:

1. Кирпич – используется исключительно полнотелый и огнеупорный. При приобретении данного материала необходимо убедиться в его целостности и отсутствии, каких либо трещин и сколов.
2. Песок – применяется средней фракции с диаметром зерна 1.5 мм. Материал необходимо хорошо промыть перед использованием.
3. Глина – рекомендована в применении коричневого или красного цвета исключительно, без каких либо примесей и лишних добавок.
4. Портландцемент – необходим для изготовления основания камина.

В процессе возведения камина обязательно понадобятся такие элементы как дымовая заслонка и стержни из арматуры. Арматурных прутьев должно быть не меньше 20 штук в диаметре 1 см и длинной 70 см.

Камин в доме своими руками: различные виды и классификации

Современное изготовление каминов обладает широким спектром конструкций и камер сгорания. Учитывая данные особенности можно сделать оптимальный выбор для того или иного устройства и места расположения.

За счет своего оригинального оформления островной камин прекрасно впишется в любой интерьер комнаты

Разнообразие видов и классификация:

1. Пристенный камин – камин, конструкция которого расположена непосредственно у стены. Такая конструкция имеет большой объем и занимает значительную площадь в комнате. Применение данного вида используется в основном в домах имеющих большое пространство помещений. Принято устанавливать его в большой гостиной или холле. В качестве декоративного оформления применяется натуральный или искусственный камень, кирпич и плитка.
2. Встроенный камин – обладает компактностью и устанавливается в стеновую кладку. Такая конструкция имеет частичное нахождение дымохода и топливника внутри помещения. Обрамление каминного портала производится кирпичом из половинок и многими другими декоративными материалами.
3. Угловой камин – располагается в дальнем углу комнаты. Создает определенный уют помещения и красоту интерьера. Отличается от остальных видов кладкой и устройством дымосборника, которая выполняется из легких блоков или бетона. Так же в отделочных работах используется натуральный камень и кирпич.
4. Островной камин – располагается практически в любой части комнаты и хорошо подходит для больших помещений. Этот камин отрыт со всех своих ракурсов, занимая достаточно большую площадь в доме. Устройство такого камина имеет подвесной дымоход, а камера сгорания может быть закрытой или открытой.

Камины имеют различные типы не только по устройству своих конструкций и расположению, но и отличаются видами сгорания топлива.

Виды сгорания топлива: как собрать камин своими руками

Различные планировки домов имеют свой типаж и характерный интерьер помещений. Камины можно использовать не только в домах, но и в квартирах. Все зависит от способа сгорания топлива и самого предназначения конструкции.

Электронный камин не имеет дымохода и определенных сложностей в процессе монтажа

Виды по типу сгорания топлива:

1. Дровяный камин – используется с применением живого сгорания топлива. Монтаж такого камина должен быть спроектирован непосредственно с учетом планировки дома, и все устройства дымохода просчитаны до мелочей, так как иначе камин будет создавать задымление помещения и огромный дискомфорт. Дровяные камины обладают относительно низкой теплоотдачей.
2. Газовый камин – является простым в использовании и установке. Обладает наибольшей теплоотдачей, нежели дровяной. В данном оформлении камина применяется декоративное использование дров, напоминающее настоящее сгорание. Одним из важных элементов такого камина является отсутствие дымохода. Все вопросы по подключению и установке таких каминов выполняют газовые службы.
3. Электронный камин – неплохой вариант для использования в квартире. Не нуждается в специальном виде топлива и работает непосредственно от электричества. Имеет шикарное разнообразие моделей и прекрасно подбирается к любому интерьеру.
4. Биокамин – является инновацией в области отопительной системы. В применении топлива используется биоэтанол или спирт этиловый, что является безвредным для человека и экологически чистым в использовании. Экологические камины обладают превосходной теплоотдачей и способны обогреть помещение площадью в 60 м2.

Очень много каминов различных видов применяют для освещения, отопления и приготовления еды. Другие же имеют декоративное значение и служат украшением интерьера помещения.

Простой кирпичный камин и его ключевые элементы

Простой камин можно изготовить из полнотелого обычного или облицовочного кирпича, но внутреннее топливное отделение обязательно изготавливается из огнеупорного (шамотного). Такой кирпич является устойчивым к процессу горения и дольше сохраняет тепло.

В кирпичном камине зеркало служит для отражения тепла, которое попадает в помещение

Основные составляющие элементы кирпичного камина:

• Основание или опорный фундамент необходим для сооружения всей конструкции;
• Зольник или поддувало расположен под колосниковой решеткой;
• Топка или топливник непосредственно предназначена для сгорания топлива;
• Дымовой зуб предотвращает попадание сажи в топку и препятствует холодным потокам;
• Хайло обеспечивает тягу и предотвращает попадание дыма и искр в помещение;
• Задвижка служит регулятором горячих и холодных потоков воздуха;

Простые камины из кирпича могут быть внутренними или возводиться на улице. Существует множество вариантов и проектов такой уличной конструкции. При изготовлении уличного камина может присутствовать такой элемент как мангал.

Порядовка из кирпича: сложить камин своими руками

Прежде чем выложить камин, необходимо установить фундамент, предварительно подготовив для него соответствующий котлован с насыпкой щебня. Затем устанавливается опалубка, и внутренние ее стенки обрабатываются битумным раствором. Дальше все готовое пространство укладывается камнем и засыпается щебневой цементной массой и дается время до полного застывания.

Важная особенность фундамента – основание должно располагаться на 6 см ниже уровня основного пола.

Если отсутствует опыт в кладке кирпича, рекомендуется изначально сложить конструкцию без применения раствора

Поверх изготовленного фундамента необходимо положить гидроизоляционный материал и преступить класть первый ряд кирпича с использованием глиняного раствора. При самостоятельном изготовлении камина необходимо иметь точную схему конструкции и сверять каждый этап строительного процесса, так как даже малейшая неточность может привести к серьезным последствиям качественной функциональности сложенного камина и его придется перекладывать.

Камин своими руками (видео)

С точным соблюдением всех условий чертежных элементов, имея нужные материалы и инструмент камин сложенный своими руками гарантированно долго прослужит, и будет иметь хорошую производительность.

Дизайн камина в доме своими руками (фото интерьера)

пошаговая фото инструкция и советы экспертов

Автор aquatic На чтение 8 мин. Просмотров 4.4k. Обновлено 17.06.2020

Качественный камин выполняет одновременно функции отопительного агрегата и элемента декора. Его используют, как дополнение к основной системе обогрева жилья. Крупные размеры и особые формы позволяют сделать из него выразительный акцент в интерьере, подчеркивающий особенности определенного стиля. Самостоятельное возведение позволит учесть мельчайшие индивидуальные потребности. В этой статье рассказано о том, как сделать камин своими руками: пошаговая инструкция, фото и профессиональные советы помогут исключить ошибки.

Красивый и эффективный камин в частном доме своими руками можно сделать с уникальными характеристиками

Камин своими руками: пошаговая инструкция, фото подготовительных операций

Чтобы упростить задачу, приобретают готовые изделия из металла. Но надо понимать, что такие конструкции в процессе эксплуатации подвергаются сильным нагрузкам. При изменении температуры в широком диапазоне происходят тепловые деформации. Они способны разорвать качественные сварные соединения, провоцировать образование иных дефектов. Стандартное изделие придется подбирать по размерам и внешнему виду к определенному помещению. Но даже при не ограниченном финансировании трудно будет получить идеальный результат.

Металлическую топку придется устанавливать на фундаменте, закрывать декоративными панелями. В этом варианте также предполагается большой объем строительных работ

Применение кирпича поможет успешно реализовать проект. Самостоятельное выполнение рабочих операций обеспечит точный контроль на всех стадиях, что позволит получить отличное качество. Надо только внимательно изучить и применить на практике следующие инструкции.

Выбор строительных материалов

Контактирующие с огнем поверхности должны быть устойчивыми к открытому пламени. Их создают с помощью шамотного кирпича. Производство таких изделий отличается сложным технологическим процессом обработки исходного сырья. Также применяют кирпичи, сделанные из огнеупорной обожженной глины с добавлением кварца.

Шамотные кирпичи разного цвета

Обратите внимание! Следует знать, что кварцевый кирпич не устойчив к химическим соединениям на основе извести, щелочных составляющих, окислов железа. Его применяют только для формирования топливника.

Основную часть конструкции создают с применением полнотелого красного кирпича из глины. Его прочность должна быть высокой, поэтому рекомендуется приобретать марку М200, либо более высокую категорию.  Желательно выбирать такой материал из одной товарной партии, чтобы обеспечить единство технических и эстетических характеристик. Пустотелые кирпичи используют для облицовки. Из него можно сделать верхнюю часть трубы.

Для связующего раствора обычная цементно-песчаная смесь не подойдет. Она не выдержит высоких температур. Основой будет глина средней жирности. Можно приобрести готовое сырье, с официальной сопроводительной документацией, подтверждающей нужные параметры. Если имеются сомнения – используйте следующие методики для тщательной проверки.

Сделайте из смеси глины с песком шарик (5-8 мм). Поместите его на ровную поверхность и медленно сдавливайте дощечкой сверху. Следите за появлением трещин:

• ½ диаметра – раствор слишком жирный;
• быстрое образование дефектов – тощая смесь;
• 1/3 диаметра – норма.

Процесс определения жирности глины

Следующий метод сложнее, но он поможет получить более точный результат. Из глины и песка делают шарики. Половину из них сплющивают до ½ исходного диаметра. Эти заготовки раскладывают на сухой поверхности в помещении с нормальной температурой (от +18°C до +25°C), без сквозняков. Через 7-11 дней выполняют проверку. Подходящими будут лепешки без трещин. Шарики не должны разбиваться после свободного падения на твердый пол с высоты 1 м.

Полезная информация! Для проведения этих экспериментов создают смесь глины с водой. Также подготовьте составы из глины (1 часть) с песком (0,1; 0,25; 0,75 и 1 часть). В результате – опытным путем будет определен лучший вариант.

В процессе кладки оперативно проверяют состояние раствора. Он не должен разрываться при смещении мастерком смеси в сторону. Если возникают такие дефекты, добавляют воду. Появление после этой манипуляции оплывов свидетельствует о чрезмерно жидкой консистенции.

Приобретайте качественный речной песок. Его можно просеять дополнительно, удалить загрязнения и посторонние примести. Разведенную водой глину продавливают через прочное сито, чтобы устранить твердые комки. Для кладки 50 шт. кирпичей (плашмя) со швами от 4 до 6 мм понадобится ведро раствора. Если перемешивание лопатой вызывает затруднения, применяют «ножной» метод.

Босиком эту рабочую операцию выполнять не обязательно. Пригодится чистая резиновая обувь

Что понадобится для отделки

Простейший вариант – создание наружного каркаса из стандартных металлических деталей и последующая обшивка гипсокартоном. На созданной ровной поверхности можно использовать далее краску, штукатурку, иные материалы. В любом случае все составляющие подбирают с учетом близости источника тепла.

На основе из гипсокартона закрепляют разные декоративные элементы

Непосредственно на кирпиче с применением жаропрочных клеевых растворов закрепляют:

• керамогранит;
• стандартную керамическую плитку;
• мозаику;
• плиты из натурального камня.

Хорошо подходят для таких проектов изразцы. На обратной стороне таких изделий фабричным способом созданы выемки («румпы»). В них устанавливают специальные крепежные детали в процессе монтажа. Готовая конструкция получается чрезвычайно стойкой к температурным перепадам.

Комбинированная отделка «кирпич-изразцы»

Проектная документация

Даже опытные мастера создают предварительно схемы будущей кладки с учетом особенностей конкретного помещения, индивидуальных требований заказчика. Типовые планы («порядовки») можно найти без труда в сети Интернет с помощью соответствующего запроса. Коррекции в профессиональные конструкции надо вносить осторожно. При возникновении сомнений рекомендуется обращаться к профильным специалистам.

«Порядовка» камина

Эту схему камина из кирпича с открытой топкой следует изучить подробнее. Здесь есть металлический закладной элемент, поддерживающий кирпичную кладку. Следует учитывать разные коэффициенты температурного расширения материалов. Подобные решения лучше исключить. Даже шамотный кирпич надо отделить от основной части камина промежутком 2-3 мм. Он поможет сохранить целостность конструкции в течение длительного срока эксплуатации.

Простая «порядовка» без металлических вставок
Несколько вариантов дымоходов

Обратите внимание! В комплект чертежей добавляют документацию по дымоходу. Следует продумать прохождение труб через межэтажные перекрытия, кровлю, создание слоев утепления, гидроизоляции. Обозначенные здесь вопросы не включены в материалы данной статью. Их надо изучить отдельно.

Как сделать камин своими руками: пошаговая инструкция

Для выполнения работ используют следующий алгоритм:

• Если нет надежного основания из железобетонной плиты, понадобится прочный фундамент. Роют яму глубиной до 70-80 см. Ее ширина должна получиться больше контура камина на 15-20 сантиметров во все стороны.
• Высоту стенок опалубки сделайте на 50-70 мм ниже уровня верхнего слоя напольного покрытия. Ее заполняют раствором песка и цемента (пропорция 3 к 1 соответственно). Закрытый полимерной пенкой фундамент высохнет за10-12 дней.
• Его закрывают двойным слоем рубероида. Далее – начинают кладку. В первом слое кирпичи устанавливают вертикально. Следующие части создают в соответствии с выбранной «порядовкой».

Для создания сводов сложной формы используют подобные шаблоны. Помимо контроля точности размеров, они способны выполнять функции временных опор

Как сделать отделку камина своими руками: фото разных конструкций

Следующая информация пригодится для кладки камина с изразцами своими руками, пошаговые инструкции для других технологий найти не сложно. По схеме выполняют монтажные операции:

• В отверстия на задней стенке изразца устанавливают металлический стержень
• К этому элементу прикручивают стальную проволоку так, чтобы свободные концы выступали наружу.
• Их вставляют в кладочный раствор, когда монтируют кирпичные слои.

Ниже приведены примеры разных вариантов отделки. Каждый из них выполняют с применением соответствующей технологии.

В наборах изразцов предлагают фризы, плинтус, картины, другие декоративные элементы
Изготовление деталей из натурального камня можно заказать в специализированной мастерской
Качественную кованую решетку для камина своими руками создать не просто. Проще и дешевле – приобрести готовое изделие
Применяя дерево, части из горючих материалов монтируют на достаточном удалении от пламени

Статья по теме:

Дровяные камины для дома. В отдельной публикации мы расскажем о современных функциональных каминах и об их правильном выборе и размещении.Читайте!

Советы и выводы

Не слишком сложно создать камин своими руками: пошаговая инструкция, фото и видео материалы помогут выполнить необходимые действия правильно. Особое внимание следует уделить подготовительному этапу. Тщательная проработка проекта исключит ошибки. Она поможет сэкономить время, финансовые и трудовые ресурсы.

Для создания качественного камина своими руками пошаговой инструкции и фото будет достаточно

Кладка камина своими руками (видео)

Как сделать камин в доме своими руками – пошаговая инструкция

Камин в доме создает комфортную и уютную обстановку, поэтому все члены семьи любят собираться около него. Современные модели каминов могут быть установлены в любом месте помещения. Перед тем, как сделать камин в частном доме, следует подробно изучить характеристики популярных видов и выбрать конкретную модель для определенного помещения в соответствии с общим интерьером.

Блок: 1/13 | Кол-во символов: 388
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-dome-svoimi-rukami-poshagovaya-instruktsiya.html

Разновидности домашних каминов по способу их расположения

По способу места своего расположения камины делятся на несколько разновидностей.

Встроенный камин – сооружение, выполненное в нише несущей стены. Это единственная разновидность, которая должна создаваться еще на этапе строительства дома. Она изначально включается в основной проект здания, имеет мощный дымоход, экономит пространство помещения и гарантирует мощную отдачу тепла. С помощью такого устройства можно обогреть в ненастье помещение внушительных размеров.

Пристенный камин – наиболее распространенная разновидность. Его конструкция располагается обособлено от стены, а его дымоход пристраивается непосредственно к стене. Он создается уже после строительства дома (после того, как его владельцу захочется почувствовать себя английским аристократом и насладиться треском горящих поленьев, сидя в кресле-качалке).

Угловой камин – это объект, располагающийся в углу жилого помещения. Его непривычное расположение придает особый шарм окружающей обстановке. Эта конструкция  довольно проста, а его дымоход аналогичен дымоходу, использующемуся в составе пристенных каминов. Располагается дымоход у одной из несущих стен, прижимаясь к ней своей задней стенкой.

Отдельно стоящий камин – его еще называют центральным. Он находится во внутреннем пространстве комнаты, а его дымоход никак не связан с несущими конструкциями. Подобное сооружение смотрится весьма оригинально, а вокруг него может с удобством разместиться сразу несколько человек.

Конструкция всех перечисленных разновидностей предусматривает обустройство топки открытого типа. Независимо от способа расположения, все камины обладают примерно одинаковой схемой и имеют в составе одни и те же элементы. Принципиальные различия между ними могут возникать лишь тогда, когда в конструкцию встраивается контур водяного отопления или теплых полов. Но этот вопрос требует отдельного рассмотрения, ведь его тематика больше склоняется к правильному обустройству современных систем отопления.

Блок: 2/7 | Кол-во символов: 2018
Источник: https://www.forumhouse.ru/journal/articles/6149-kamin-svoimi-rukami-pustite-v-svoi-dom-teplo-zhivogo-ochaga

Разновидности каминов

Камины для дома делятся на виды по месту расположения:

• Модели, примыкающие к стене задней частью.
• Камины, прилегающие к стене одним из торцов.
• Угловые модели.
• Камин, который можно расположить посередине комнаты.

Каждая модель индивидуальна и особенна, поэтому перед тем как построить камин в доме следует примерить его самую широкую часть, основание.

Блок: 2/13 | Кол-во символов: 395
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-dome-svoimi-rukami-poshagovaya-instruktsiya.html

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально – некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер – 0.5 х 1 м (площадь нагрузки – 0.5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть – фундамент;
• основание из 2—3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал – кирпичное обрамление открытого топливника;
• дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

Схема устройства классического открытого очага

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Блок: 2/7 | Кол-во символов: 1611
Источник: https://otivent.com/kamin-svoimi-rukami-iz-kirpicha

Определение основных размеров

Соотношение размеров камина и помещения

Выполните необходимые предварительные расчеты. Определите объем помещения, отведенного для строительства камина. Отверстие топки должно составлять 1/50 рассчитанного вами объема комнаты.

Высота портала должна в 2 раза превышать глубину топливника.

Приведенные размеры и соотношения очень важны. Если глубина топки будет больше допустимого значения, камин существенно потеряет в теплоотдаче. При меньшем же размере топливника произойдет задымление.

Размеры дымовых отверстий подбирайте с учетом габаритов топочной площади. Площадь сечения дымохода должна быть в 10-15 раз меньше, чем площадь топки.

Оптимальным диаметром круглых дымоходов является показатель в 100-150 мм. По длине дымоотводящая труба может достигать 500 см и более.

Блок: 3/7 | Кол-во символов: 802
Источник: https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kak-postroit-kamin-svoimi-rukami.html

Примыкающие к стене задней частью

Такие варианты называются пристенными каминами, чаще всего сложены из кирпича. Они характеризуются большими габаритами, следовательно, занимают большую площадь в помещении.

В маленьких комнатах даже элегантный камин смотрится громоздко, поэтому не стоит тратить деньги на модели подобного вида и рассмотреть другой вариант.

Не рекомендуется устанавливать камины пристенного типа в слишком больших залах. В этом случае модель растворится в широком пространстве, что негативно отразится на общем интерьере помещения.

Идеальным вариантом использования таких каминов является комната среднего размера с должным оформлением. Камин в этом случае должен стать главным элементом интерьера, в соответствии с которым подбирается мебель и остальной декор.

Блок: 3/13 | Кол-во символов: 820
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-dome-svoimi-rukami-poshagovaya-instruktsiya.html

Подготовка

План и расход кирпича камина

Любая работа начинается с плана, или проекта. Должен быть хотя бы простой чертеж. Он поможет не только в соблюдении порядка и очередности работ, но и в расчете необходимых строительных и отделочных материалов. Также при наличии плана печи гораздо легче подобрать подходящее для нее место в доме – а это непростая задача.

Оптимальным местом для камина в деревянном доме является внутренняя или несущая фасадная стена, либо угол пересечения двух несущих стен.

Не подойдет для камина продуваемое сквозняком место, как и участки напротив окон. Размеры будущего сооружения зависят от соотношения его параметров и размеров помещения.

Камин в доме не должен стать причиной задымленности, и при этом он просто обязан обладать хорошей теплоотдачей. Для выполнения данных условий важно правильно произвести необходимые расчеты. Должны быть соблюдены положенные соотношения между глубиной топливника, высотой топки и шириной портала.

Угловой камин

Помещение, выбранное для камина в частном доме, не должно иметь чересчур малую площадь. Как известно, процесс горения требует достаточного количества кислорода.

Иногда для решения данной проблемы в подполе очага устраивают особый канал для воздуха, сообщающийся с улицей. Он и обеспечивает необходимый пламени кислород.

По способу размещения камин может быть:

• у стены;
• угловой;
• центральный.

Другими словами, вы можете сделать угловой камин дома, или разместить его в центре помещения, или возле одной из стен.

Тип очага

Открытая и закрытая топка

Решившись на установку камина в деревянном доме, надо определиться с типом очага. Дровяные камины могут быть закрытыми и открытыми. Первые представляют собой чугунное основание, которое снаружи обложено кирпичом или камнем.

Если сделать дверцу из жаропрочного стекла, можно любоваться открытым пламенем, не мешая процессу горения. Чугунные кассеты обходятся дешевле кирпича, и их использование позволяет уложиться в меньшую сумму расходов. И открытый, и закрытый тип вполне под силу сложить самостоятельно.

Фундамент для камина

Фундамент для камина

Печка камин для дома должна располагаться на фундаменте.

Глубина его закладки в одноэтажном доме составляет не меньше полуметра, в двухэтажном жилье эта величина увеличивается примерно до 0.8 – 1,0 метра.

Удобным и бюджетным будет вариант из железобетона.

Яма под фундамент копается по периметру будущего камина, дно вымеряется уровнем.

Туда помещается битый кирпич или крупные камни, которые хорошенько утрамбовываются, затем заливаются цементом. После выравнивания полученного слоя процедура повторяется.

Внутренняя часть фундамента заливается жидким бетоном, наружная выкладывается на плотный густой раствор. Делается несколько таких слоев, пока до верха не останется около 30 сантиметров. Слои должны лежать ровно, проверяется уровнем.

Затем на гидроизоляцию из двойного рубероида, на глиняный раствор, кладется два слоя кирпичей. До чистого пола остается где-то 7 см — это основание будущего дровяного камина для дома.

Можно изготовить фундамент из автономных блоков. Нерационально совмещать фундамент камина с основанием самого дома, так как они имеют различную осадку.

Кладка

Так как самому сложить камин? Существуют разные приемы кладки печей, каминная от них фактически ничем не отличается. Она должна иметь такое качество, чтобы образовалась надежная монолитная конструкция, которую обеспечивают перевязки швов продольных и поперечных.

Для этого используют неполноразмерный кирпич, а также применяют метод чередования разных частей кирпича (тычковой и ложковой) в углах конструкции. Швы должны иметь строго заданную ширину: 0,5 см для простого кирпича и 0,3 см для огнеупорного.

Кладка камина в доме

При несоблюдении этого условия страдает прочность кладки, так как при сильном нагревании швы деформируются гораздо больше, чем кирпич. Для обеспечения равномерности следует использовать гладкий пластичный раствор.

• Красный кирпич имеет высокую пористость, из-за чего способен впитывает жидкость. Поэтому перед работой он должен быть вымочен.
• Огнеупорный кирпич сразу готов к использованию. Для улучшения сцепления с раствором с него достаточно смыть частицы пыли.

Нельзя использовать для перевязки швов одновременно и керамический, и огнеупорный кирпич: они имеют разные рабочие характеристики, в том числе коэффициент расширения. Не рекомендуется располагать части кирпичей сколом внутрь дымового канала, чтобы не мешать нормальному прохождению газов.

Арки

Кладка арки

Перекрытие проема занимает одно из важнейших мест в композиции камина.

Еще на начальном этапе работы, продумывая дизайн камина, можно выбрать для него подходящий вид.

Перекрытие может быть выполнено из целого красного кирпича, с идеально ровными линиями и четкими швами.

Если кладка получилась не слишком удачной внешне, ее можно облагородить штукатуркой.

Не подходит для перекрытий проема металл, железобетон, так как они сильно расширяются при нагревании, что ведет к разрушению кладки. Весьма популярными являются лучковые и арочные перекрытия, являющиеся плюс к функциональности еще и весьма декоративными.

Дымовая труба

Стенка кирпичной трубы для дыма должна иметь ширину не менее чем в половину кирпича. В том случае, когда поверхность предполагается штукатурить, допустима толщина в четверть. Каналы дымовых труб рекомендуется делать строго вертикальными.

Создать своими руками камин из кирпича в доме не составит труда, если точно следовать всем рекомендациям. Кладка каминной трубы такая же, как и у самого камина. Некоторые затруднения может вызвать прокладка трубы в месте ее вхождения в кровельный материал.

Обычно для обеспечения пожарной безопасности на чердаке делают уширение кладки, называемое разделкой. Ее также можно изготовить из заранее приготовленной плиты из железобетона, оснащенной отверстием для трубы. Важно соблюдать следующие правила:

• швы не должны иметь включений из пузырьков воздуха;
• вертикальность сооружения;
• максимально гладкая поверхность внутри трубы.

Кладка выше уровня крыши является наиболее сложным этапом работы. Здесь используется исключительно отборный кирпич, который кладется на цементно-глиняный раствор. Стояк выводится выше плоскости крыши примерно на два слоя, после чего начинают выкладывать выдру. Завершают кладку трубы шейкой и оголовком.

Кирпичную трубу вполне может заменить круглая, асбестоцементная или керамическая. Обустроить такую трубу гораздо проще, чем выкладывать из кирпича. Но она имеет существенный недостаток – весьма быстро охлаждается. Если между растопками пройдет значительный перерыв, то растопить камин будет достаточно сложно.

Поэтому такую трубу необходимо хорошо утеплить. Стык круглого сечения и кирпичной каминной кладки надежно укрепляют. Стыки труб должны быть идеально герметично заделаны.

Отделка

Отделка декоративным камнем

При изготовлении камина для загородного дома можно дать волю собственной фантазии и воплотить в жизнь свои задумки и мечты. Когда дело доходит до отделки – есть, где разгуляться креативным идеям.

Новую печь можно отделать на свой вкус, выбирая вариант отделки из нескольких существующих.

Для облицовки можно использовать множество самых разных материалов.

Облицовку керамикой ведут снизу вверх, от проема топки до необходимого уровня. Эффектную плитку из мрамора используют для отделки предтопочной плиты и каминного портала.

Оштукатуривание

Поверхность камина должна быть подготовлена к процессу. Кладки и щели расчищаются, на наклонные поверхности и на все площадки большого размера крепится сетка из металла.

Используются специальные скобки, или она просто прибивается. Все элементы из металла защищают слоем олифы, чтобы избежать коррозии.

Наносят сначала небольшой слой штукатурки, не толще 0,5 см. Когда он хорошо просохнет, наносится другой слой.

Для него используется более густо разведенный состав глины или штукатурки. При необходимости можно нанести еще один слой, третий, но всего толщина покрытия не должна быть более полутора сантиметров.

Облицовка гипсокартоном

Для придания изделию прямоугольной формы производят облицовку камина гипсокартоном. Для этого сначала устанавливают жесткий каркас, который далее отделывают гипсокартоном.

Окраска

Ее проводят по предварительно оштукатуренной поверхности. Для этого берут клеевые и меловые красящие составы. Если нужна белоснежная поверхность, можно добавить в краску немного синьки.

Эффектные жароустойчивые материалы можно использовать не только для очага, но и для стены позади него. Нередко для украшения печки заказывают специальные кованые элементы или оригинальные изделия из чугуна. Решетка, подставка под инструменты и сами инструменты – мастерски выполненные изделия подчеркнут оригинальность и самобытность помещения.

Уход

Несмотря на то, что камин в доме сделан вами на совесть, он нуждается во внимании и заботе. Только тогда он будет радовать хозяев надежной и бесперебойной работой. Любому камину необходима регулярная чистка дымохода. Даже если печь трудится без нареканий, диагностика и проверка ей жизненно необходимы.

Только так удастся избежать неприятных сюрпризов. Ведь при топке камина, в процессе горения, образуется большое количество сажи, которая затем осаждается в местах изгибов дымохода. Конструкция дымохода предусматривает специальные окошечки с дверцами, через которые можно контролировать степень загрязненности трубы. Постоянный уход и регулярная диагностика – и ваш камин будет радовать вас много лет!

Блок: 3/3 | Кол-во символов: 9355
Источник: https://domsdelat.ru/otoplenie/kak-postroit-kamin-drovyanoj-dlya-doma-svoimi-rukami.html

Проектирование и расчет

Перед строительством камина необходимо разработать подходящий проект этого сооружения. В принципе, для собственных потребностей можно заказать проект в специализированной организации. Но если вы желаете делать камин своими руками от начала и до конца, то проектировку тоже следует производить собственными силами.

Каждый камин имеет в своей конструкции несколько обязательных элементов:

1. Портал.
2. Карниз.
3. Защитная площадка перед топкой (каминный стол).
4. Под.
5. Топка.
6. Колосник.
7. Зольник (поддувало).
8. Задняя плита.
9. Дымовая камера.
10. Дымовой зуб.
11. Дымоход.

Во внутреннем пространстве топки создается футеровка – специальная отделка из огнеупорных материалов (роль футеровки вполне может сыграть огнеупорный кирпич).

Рассчитать основные габариты самостоятельно – несложно. В большинстве случаев для этого достаточно знать площадь помещения, в котором устанавливается камин. Используя приведенную ниже таблицу, это можно сделать довольно быстро.

В целях противопожарной безопасности нижнюю плоскость топки следует рассчитывать таким образом, чтобы она была выше уровня пола, как минимум, на 30 см.

Нижняя часть камина с колосником показана на схеме. Зольник можно сделать полностью открытым, для того чтобы в топочную камеру мог беспрепятственно проникать воздух. Но в целях противопожарной безопасности на входе в нижнюю камеру лучше установить специальную дверцу.

Модным трендом на сегодняшний день является покупка готовых топок. Ассортимент этих изделий поистине огромен, а их приобретение будет оправдано. Ведь установка готовой топки значительно упрощает конструкцию и расчет камина. Топочную камеру с встроенным зольником можно установить на специальный кирпичный постамент (высотой от 30 см), а образовавшееся внизу пространство можно использовать для хранения свежих поленьев.

Блок: 4/7 | Кол-во символов: 1828
Источник: https://www.forumhouse.ru/journal/articles/6149-kamin-svoimi-rukami-pustite-v-svoi-dom-teplo-zhivogo-ochaga

Примыкающие к стене одним из торцов

Такие модели рекомендуется использовать для достаточно больших или средних комнат. Сделав подобный камин в доме своими руками, можно выполнить зонирование помещения или уменьшить размеры прохода между отдельными комнатами.

Особенностью такого варианта является возможность установки сквозной металлической топки с двухсторонней или трехсторонней отделкой жаропрочным стеклом. Помимо этого можно сделать топку с одной стороны, а заднюю часть декорировать натуральным камнем.

В комнатах небольшой площади также можно построить своими руками камин, примыкающий к стене торцевой частью. В этом случае он позволяет разделить одну комнату на две функциональные зоны, делая проживание более комфортным.

Блок: 4/13 | Кол-во символов: 756
Источник: https://teplospec.com/pechi-kaminy/kak-sdelat-kamin-v-dome-svoimi-rukami-poshagovaya-instruktsiya.html

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м2. Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м3;
• песок – 0 , 3м3;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м2;
• рубероид – 1,5 м2;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Блок: 4/7 | Кол-во символов: 2127
Источник: https://ZnatokTepla.ru/kaminy/proekt-i-raschet-kamina-iz-kirpicha-svoimi-rukami.html

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.

Блок: 2/7 | Кол-во символов: 728
Источник: https://stroyday.ru/stroitels

Монтаж каминной печи своими руками в доме (фото + видео) | Своими руками

Как приятно погреться под потрескиванием дров в собственной духовке! Сегодня все более популярными становятся печи-камины — отопительные приборы, сочетающие энергоэффективность с лечением и возможностью любоваться живым огнем в камине.

Печь-камин

Печи-камины принято называть отопительными приборами, закрытыми дверцей с термостойким стеклом.Топят дровами, реже — природным газом. Облицовка для печей-каминов не требуется, этим они отличаются от каминных кассет (топок) и топок. С каминами эта техника совмещает наличие двери хоть и застекленной, больше похожей на окно, но позволяющей наблюдать горящие поленья. Работать печи-камины можно только при закрытых дверях. А по внутреннему устройству эти агрегаты ближе к камину. Но КПД печей-каминов выше, чем у классических каминов.

На любой вкус

Ассортимент каминных печей огромен. Поэтому перед тем, как выбрать и купить этот агрегат, необходимо ответить на основные вопросы: каково его назначение — служить дополнительным отопительным прибором или быть основным источником тепла для дома?

От ответа на этот вопрос зависит требуемый тип печи и необходимая тепловая мощность. Следующий шаг — вызов мастера. Он определит на месте, можно ли подключить топку к существующему дымоходу, и, если есть возможность, как и где можно построить дымоход.Во время этой встречи также можно узнать, какие регулировки потребуются с учетом противопожарной защиты или подачи свежего воздуха.

Ссылка по теме: Печь — камин своими руками (фото + порядовки)

Монтаж каминной печи своими руками

Совсем не сложно

Для опытного мастера установка печи-камина не составит труда. Особенно, если мастер одобрил использование существующего дымохода для новой печи.Помимо самой печи, необходимо будет приобрести все комплектующие для ее подключения. Прежде всего, требуется огнеупорная основа из стали или специального стекла, и хотя стальная плита выглядит более эффектно, ее толщина (2 мм) вдвое меньше, чем у стекла.

Особенности устройства каминной топки

Классическая каминная печь — это сочетание лучистого и конвекционного тепла. Первый — это передача тепла от огня непосредственно через плотные материалы печи.Конвекционное тепло возникает при отборе холодного воздуха из помещения (3), его прохождении по камере сгорания и выводе нагретого воздуха обратно в помещение (4).

Первичный воздух — это воздух, необходимый для горения (2), а задача вторичного воздуха (1) — мыть дверное стекло изнутри и предотвращать накопление сажи. Для этого его подают по камере сгорания и нагревают примерно до 300 градусов. После «промывки» вторичный воздух попадает под мощность горения и вместе с первичным воздухом испаряется в виде отработанного газа (5).

В верхней части топки происходит сжигание дымовых газов (8). Зола, образовавшаяся через качающуюся решетку (6), выливается в зольник. Облицовка шамотного кирпича (7) обеспечивает равномерное горение.

Печь-камин: особенности использования

Печь-камин представляет собой сложное техническое устройство, поэтому необходимо разбираться в особенностях эксплуатации — начиная от опорожнения зольника (вентилятора) и заканчивая применением так называемой «холодной руки» (дно).С этим устройством вы можете использовать все поворотные элементы управления, не обжигая пальцы. Они также могут безопасно открыть нижнюю дверцу духовки.

Где установить каминную печь

В целях пожарной безопасности, а также для оптимальной эффективности каминная печь должна стоять как можно дальше с отступом от окружающих предметов. На чертеже указаны минимальные расстояния до стен.

Кроме того, печь должна стоять на стальной или стеклянной плиты огнестойким.

В качестве огнеупорного основания, плитки также могут быть выбраны.Если в комнате деревянный паркет или ламинат, это не проблема — его можно просто вырезать на месте укладки плитки.

Стеклянная подставка для каминной печи

Хороший вариант для огнеупорной основы для камина представляет собой стеклянную пластинку. Эти изделия могут быть разного размера и формы (прямоугольные, шестиугольные, закругленные, угловые), поэтому легко выбрать модель, подходящую для вашей системы отопления. Какие требования к такому стеклу?

Он должен быть прочным, ударопрочным и, конечно же, термостойким.В данном случае духовка была установлена ​​на стеклянной пластине в виде капли. Наклеенная силиконовая уплотнительная кромка предотвращает попадание пыли и грязи под стеклянную пластину.

Ссылка по теме: Печь-камин с закрытым подом — порядовки и фото кладки

Монтаж стеклянного цоколя для камина-печи

Сначала выложите плитку в сухом виде, чтобы определить точный размер выреза и сделать разметку. Для стыков следует использовать крестики для плитки.

По разметке прикрутить (толстая рейка — к вырезанной части пола.

Установить глубину фрезерования плоского фрезерного станка на толщину настила. Расстояние между фрезерным диском и стопором позже определит ширину компенсатора.

Углы перпендикулярных участков пола недоступны для фрезерного диска. Здесь необходимо долотом и молотком выдолбить останки.

Для укладки плитки следует использовать эластичный клей, который не трескается от перепадов температур.Деформационный шов по периметру между плиткой и деревянным полом закрепить короткими полосками МДФ толщиной 10 мм.

После того, как поверхность аккуратно выложена плиткой и прошиты швы, деформационный шов необходимо закрыть стыковым профилем.

Самозакрывающийся камин

Использование одного дымохода для нескольких каминов — например, в доме в несколько этажей — возможно для каминов с самозакрывающимися дверцами. Это исключает риск выхода выхлопных газов из неработающего камина.Если вы собираетесь подключить к одному дымоходу несколько каминов или печей, вам следует приобрести модель с закрытым каминным камином. Состояние «закрытого типа работы» осуществляется с помощью самозакрывающихся дверей, которые закрываются автоматически с помощью пружинных петель, пружин растяжения или просто под действием силы тяжести. Эта дверь практически исключает ошибку при работе.

Элемент двери

Огнеупорная стеклянная каминная дверь позволяет не только любоваться языками пламени, но и обеспечивает высокий уровень безопасности.Он герметичен, что исключает возможность попадания искр из камина в помещение. По своему функциональному назначению дверца служит для загрузки дров в топку. Дверь может быть фронтальной, с плоским или полукруглым стеклом, а также в виде эркера (панорамное остекление). Топку с самозакрывающимся механизмом нельзя эксплуатировать с открытой дверцей — она ​​все равно закроется сама.

Печь-камин без теплопотерь

Если помещение отапливается открытым огнем, это создает уютную атмосферу, но в то же время приводит к неоправданному расходу энергии из-за низкого коэффициента использования — менее 10%.Напротив, современные каминные печи с самозакрывающимися дверцами лишь отдаленно напоминают классический камин, их КПД достигает 75%. Особо выделяется представленная здесь модель с «термодинамической двухконтурной системой воздушного отопления». Система плавного потока характеризуется плавной циркуляцией воздуха без вихревой пыли.

Монтаж печи-камина своими руками

1. Фундаментом служит кольцо из камня по периметру, на нем укладывается мостовая из пористого бетона.На подушку из раствора кладут камни.
2. Камни забивают резиновым молотком. Позже в яму установят вентиляционную решетку.
3. Над проемом печи установлена ​​перемычка из профильной стали, она несет нагрузку на верхнюю часть и заделана в каменную стену.
4. Над каминной полкой закрывается верхняя часть печи после заполнения зазоров минеральной ватой.
5. Встроенные рамы для выхода теплого воздуха соединяются эластичными трубками и затем вставляются в кладку из пористого бетона.
6. Каминная топка обернута металлической сеткой. Боковые гвозди фиксируют это. Раствор кельмы наносится на сетку и грубо разравнивается.
7. Когда раствор затвердел, штукатурку наносят круговыми движениями кельмой и протирают влажной губчатой ​​теркой. 8 завершение окрашено.
8. С помощью шаблона, вырезанного из бумаги или картона, передаются точные контуры карниза. Карниз из камня после изготовления следует предварительно примерить.
9. Монтажным клеем заполнить зазор между карнизом и цоколем и выполнить выравнивание с помощью клиньев.

Монтаж кассетного камина своими руками

Кассета — печь из стали или чугуна со стеклянной дверцей, встроенная в камин. Пламя, бушующее в кассете камина, надежно защищено от внешних воздействий. Большая часть тепла, выделяемого при сгорании топлива, идет на обогрев помещения.

1. По контуру (здесь он обозначен малярным крепом) необходимо вырезать паркет или деревянный пол. В этом случае необходимо ориентироваться на рисунок.

2. На участке выреза в стяжке необходимо сделать выемку с помощью молотка или кувалды, чтобы освободить опорный пол.

3. Подача воздуха для горения снаружи осуществляется по гибкой трубе. Легковоспламеняющиеся материалы, например обои, необходимо удалить.

4.На несущем перекрытии устанавливается каминная топка. Он выравнивается четырьмя регулировочными винтами, расположенными снизу.

6. Выход дымохода и каминная топка соединяются коленями труб, которые фиксируются крепежными болтами.

7. Крошку дымохода для утепления засыпают минеральной ватой (например, Rockwool). Ватина из проволочной сетки обеспечивает фиксацию.

8. В верхних отверстиях каминной топки устанавливаются гибкие трубы, которые впоследствии присоединяются к конвекционным отверстиям.

Ссылка по теме: Печь-камин (отопительная и с печкой) своими руками — фото кладки, порядовки

Каминное оборудование с нагревательной кассетой

У вас есть открытый камин, но вы хотите переоборудовать его в закрытый камин, чтобы снизить потребление тепла? В него необходимо установить каминную кассету (вставку). Каминная кассета имеет конструкцию ванны с двойными стенками. Снизу через решетку в промежуточное пространство попадает холодный воздух.Он нагревается от стенок камеры сгорания и трубок теплообменника и выходит из топки сверху через решетку выхода воздуха. Воздух для горения направляется вверх в дымоход, минуя теплообменники.

Больше преимуществ

Кассета для камина

не только повышает энергоэффективность, но и удобна в использовании. Вам больше не нужно беспокоиться о пожаре, если вам нужно выйти из комнаты, вам больше не нужно убирать рассыпанный пепел.Перед установкой нужно рассчитать размеры. Хотя большинство пожарных кассет имеют одинаковую конструкцию, все они отличаются, поскольку обычно изготавливаются по индивидуальным размерам. Измерение связано с некоторыми трудностями.

Установка кассеты в камин

Для начала демонтируем заслонку камина, в которой регулировался поток воздуха. Вся топка и дымоход необходимо тщательно очистить пылесосом. Двойной »с помощником для установки каминной кассеты.

Утеплитель, который необходим для задней стенки камеры сгорания, прижимается к стене без фиксации — он будет прилипать к шероховатой поверхности. Для утепления подойдет стальная вата, поскольку она термостойкая.

Широкой самоклеющейся герметизирующей лентой из керамического волокна заделать швы между боковыми планками и кладкой.

Наконец, заполните узкий шов по нижнему краю кассеты термостойким герметиком.

Готовая печь-камин

Можно ли построить камин из готового гарнитура с тяжелыми каменными элементами под силу неспециалисту? Вполне, если вы имеете дело с готовыми элементами для постройки камина.Конечно, без консультации специалиста без него не обойтись. Поэтому вашим первым шагом всегда должна быть консультация специалиста на рабочем месте. После того, как все вопросы будут выяснены, можно отправиться за покупками. Лучший способ сделать это — вооружиться чертежом строительной площадки с нанесенными размерами. Ведь материал и комплектующие для установки придется выбирать самостоятельно — от металлической пластины до уплотнительной втулки.

Условия монтажа

Из-за неудобного расположения дымохода пришлось проложить дымоход через тонкую перегородку перед подведением его к дымоходу коленом под углом 90 гр.Стенка из стальной трубы диаметром 160 мм была встроена в стену с использованием раствора для поддержания подвижности дымохода диаметром 150 мм.

Монтаж готовой (заводской) печи

Установите опорную пластину так, чтобы она находилась на расстоянии не менее 40 см от дверного проема. Духовка весит 20 кг. Для установки требуется помощник.

После установки печи необходимо временно установить дымоходы для проверки, чтобы можно было изменить положение печи.

Между задней стенкой печи и стеной достаточно оставить расстояние 20 см.

Боковые части искусственного камня должны быть закреплены на опорной плите и от задней с металлическим зажимом.

Выровняйте духовку с помощью четырех регулируемых ножек.

Детали должны быть сначала установлены без цементного раствора, чтобы также определить желаемое положение крышки.

2 этап — ЗАГРУЗКА

1. Нанесите раствор клея на стыках боковых частей с опорной пластиной.После установки боковых частей можно установить стальную пластину и дымоходы. Плинтус также приклеивается к плите основания и стене.

2. Мы поставили небольшую скамейку сбоку между духовкой и дверной коробкой. Это обеспечит доступ к задней и нижней сторонам печи, передняя панель должна входить в фасад печи. Сначала установите в сухом виде, затем приклейте.

3. Боковые детали при приклеивании надежно закрепить липкой лентой.

4. В самом конце установить решетку и шамотные кирпичи.Теперь камера сгорания готова к первому растоплению.

Ссылка по теме: Как сделать камин из камина своими руками

Как проделать отверстия под трубу

1. В первое отверстие мастер сразу же устанавливает уплотнительную втулку с раствором. Блиц-цемент сразу позволит продолжить работу,

2. С помощью собранных частей трубы можно определить и разметить расположение второго отверстия в перегородке.

3. Мастер закрепляет круглую деревянную пластину на стене в месте сверления, чтобы большая коронка не соскользнула.

4. Диаметр самого отверстия 160 мм. он просверливается менее чем за 30 секунд. Пыль сразу удаляется пылесосом.

Трубы

Для установки рекомендуется использовать все детали из одной системы, не используйте, например, отдельные трубы для подключения к дымоходу. В противном случае точность посадки выхлопной трубы и уплотнительной втулки может снизиться до такой степени, что вам придется дополнительно изолировать всю конструкцию стекловолоконным шнуром, что довольно хлопотно и чревато дефектами.

Опции вывода

Трубку топки можно вынуть сверху или сзади.

Преимущество второго варианта. что трубу практически не видно, и можно использовать верхнюю плиту из стеатита или печку, например для обогрева чайника. Для этих вариантов вам потребуются разные трубы, которые можно купить в специализированном магазине.

Самые популярные

Чаще всего дымоходы изготавливают из нержавеющей стали. Они легкие, простые в установке и богатый выбор элементов.Дымоходы стальные бывают одно- и двухконтурными. Первый используется для установки в отапливаемых помещениях и для подключения камина к имеющейся дымовой трубе. Двухконтурный подходит для монтажа дымохода как в помещении, так и на улице.

Присоединение к дымоходу

Разметив отверстия сверлом. Стену необходимо будет перфорировать, чтобы шамотный кирпич дымохода не сломался.

Очень легкими ударами начинают проделывать дыры в стене и дымоходе.При большом сопротивлении лучше еще раз использовать дрель, чем сверлить сильно.

Закройте муфту в отверстии, чтобы проверить ее размер. Затем установите муфту с огнеупорным раствором и заделайте ее по контуру.

Тяжелый ящик

Установить печь или камин не всегда так просто, как показано на предыдущих страницах. Бывают и более сложные ситуации. Например, в данном случае проблема заключалась прежде всего в том, что дымоход, который можно было нагреть до 200 гр., Пришлось пройти через внешнюю стену из деревянных стоек с обшивкой ДСП. Снаружи также необходимо было установить отдельный дымоход из нержавеющей стали, предназначенный для отвода дымовых газов на большую высоту, над коньком крыши. Для вывода трубы через стену использовался силикатный блок.

Выход дымохода

1.Б стена облегченной конструкции (внутренняя сторона) мастера сделал вырез под укладку трубы. При этом нельзя было прикоснуться к деревянным стойкам.

2. В клинкерных кирпичах вырез сделан болгаркой.

3. Проем в стене сделан из силикатного блока размером примерно 30 x 30 см с отверстием посередине. Это предотвратит воздействие высоких температур дымохода на горючий материал легкой перегородки.

4. Выровняйте блок и закрепите термостойким монтажным клеем,

5. Для защиты перегородки от нагрева на нее наклеивается негорючая силикатная плита. Пластина закреплялась огнестойким клеем и прикручивалась.

6. В итоге заппатлевали отверстия под саморезы, всю поверхность оштукатурили и покрасили.

Мнение профессионала: ВЫБОР БЮДЖЕТНОГО ТУРА ДЛЯ КОТТЕДЖЕЙ

Не в каждом загородном доме есть место для каменной печи или массивного камина, который к тому же дорого стоит, «прожорлив» и медленно топится. Сегодня большинство владельцев предпочитают покупать компактные и легкие заводские инструменты. Что является основанием для выбора такого фокуса?

Камин или металлическую печь сложно использовать в качестве основного отопительного прибора даже в небольшом доме, потому что днем ​​и ночью приходится закидывать дрова, что крайне неудобно, да и не каждая печь рассчитана на постоянную работу.Однако небольшой камин или печь можно использовать для поддержки основной системы отопления в особенно морозные дни, а также для быстрого обогрева дома во время «межсезонных» посещений. И конечно, дровяной очаг необходим для создания уютной и романтической атмосферы, без которой загородный дом теряет часть своего очарования.

Итак, что предлагает рынок и какие параметры следует учитывать при выборе устройства?

ПЕЧЬ МЕТАЛЛИЧЕСКАЯ

Металлические печи , которые сегодня часто называют буржуйками , является самым дешевым вариантом сжигания дров.Стальная печь российского производства (Термофор, Везувий, Теплодар Варвара и др.) Будет стоить 6-11 тысяч рублей, а ее вес будет меньше 50 кг, что позволит сэкономить на доставке и установке. Многие горелки снабжены горелками, а некоторые — конвекционными устройствами (вентилируемые кожухи или воздушные каналы) и небольшим смотровым окном на дверце, которое, однако, очень быстро обрастает копотью.

Печь-буржуйка — приемлемый вариант только для временного жилища. Украшать интерьер вряд ли получится (в статье мы не будем говорить об эксклюзивных моделях зарубежных фирм), а его топка настолько мала, что дрова можно топить почти каждые полчаса.

Для отопления коттеджей целесообразнее приобрести конвекционную печь стоимостью 13-24 тыс. Руб. в зависимости от размера. Вес такого устройства колеблется в пределах 55-120 кг, номинальная тепловая мощность 10-20 кВт, объем топки 80-140 л. Такие устройства оснащены воздушной заслонкой и заслонкой на выходном патрубке, позволяющей регулировать интенсивность горения. Крупные модели способны работать на одиночной кладке сердечника до 5 часов. Самые известные конструкции таких печей — «Булерьян» (сейчас его копии выпускают «Брененар» и «Валериан», последний отличается от оригинала наличием защитного кожуха: и «Бутаков.«Конструкция» «несомненно более удачна, так как канал в ней конвекционные трубы« правильнее »обогреваются (в верхней части намного сильнее, чем в нижней) и при этом не съедают топочное пространство Но Бутаков выглядит эстетичнее своего бочкообразного собрата.

Основным недостатком печей длительного горения является низкотемпературный режим работы (тление), при котором значительная часть топлива не сгорает, а превращается в газообразные вещества, которые выбрасываются наружу через дымоход.Вторичная камера предварительного сжигания и воздушные форсунки неэффективны: температура в топке недостаточна для воспламенения дымовых газов.

ПЕЧЬ-КАМИН

Печи-камины (как и каминные) называются приборами, снабженными дверцей со стеклом и полностью готовыми к установке, то есть не требующими облицовки. На нашем рынке представлена ​​продукция российских компаний «Везувий», «Мета», «ЭкоКамин» и др .; зарубежные Invicta, Supra, Tim Sistem, Vermont Castings, Jotul, ABX и др.Каминопеч весит 60-100 кг, а это значит, что устройство можно установить даже на втором этаже дома с балочными потолками.

Стоимость печей начинается от 13 тысяч. руб. и зависит от названия производителя, габаритов, материала и сложности конструкции. Техника из чугуна дороже стальной (от 22 тысяч рублей), считается более устойчивой к высоким температурам и к тому же за счет большой (до 10 мм) толщины стенок способна аккумулировать тепло.Однако подавляющее большинство моделей из качественной стали (от 16 тысяч рублей) футеровано шамотными блоками или пластинами вермикулита (тугоплавкий минерал), поэтому они также обладают термической инерцией и долговечны: их реальный срок службы достигает 25 лет.

В большинстве современных каминов есть функция вторичного дожига; Подача воздуха в зону сжигания дымовых газов осуществляется через заднюю стенку топки (Emdip) или через форсунки (Edil Kamin, La Nordica, Jotul). Но для того, чтобы дополнительное тепло от сгорания дымовых газов не уходило из дома через дымоход, в нижней части дома должны быть предусмотрены специальные теплообменные и теплоаккумулирующие элементы (из чугуна, керамики, камня). последнее.

На рынке можно найти стальные дымоходы без футеровки, стоимость которых не превышает 12 тысяч рублей. и весят 40-60 кг, что облегчает их транспортировку и установку, однако стенки из тонкой (менее 3 мм) стали могут при сильной эксплуатации деформироваться, что приводит к разрушению сварных швов.

Некоторые печи облицованы тонкостенной керамикой или натуральным камнем, например талькомагнезитом. Цена на этот вариант ощутима (от 10 тыс. Руб.), Но печь выглядит изящнее и не лопнет невыносимым жаром от нее, как от печи, так как керамика и керамика поглощают и отводят часть теплового излучения от стали. кожух.

КАМИНОКОМПЛЕКТ

Для просторной гостиной стоит купить так называемый камин , то есть металлическую печь с подобранной вручную облицовкой из искусственного или натурального камня. На рынке представлены бюджетные камины компаний EkoKamin, Ferguss, Kratki, Nordflam, Invicta и др., Облицовка Bella Italia, Meta и др. Компактные камины (ширина готовой конструкции — не более 1 м, глубина — вверх. до 70 см) составляют 27-35 тыс. руб.

Заводская печь оборудована дверцей со стеклом и воздушными заслонками (заслонка обычно является дополнительной опцией).Все без исключения стальные модели облицованы шамотными или вермикулитовыми блоками, большинство из которых имеют функцию выживания дымовых газов. Чистота дверного стекла обеспечивается продувкой его через специальные зазоры. Пиролитическая очистка стекла, подъемной двери или конвекционного вентилятора увеличивает стоимость печи минимум в 1,5 раза.

Заводской каминный гарнитур конструктивно не уступает своему каменному аналогу, но по некоторым параметрам превосходит его. Модули бюджетных каркасов производятся из окрашенной массой в благородный серый или желтоватый цвет светлого бетона, а также из природного песчаника и ракушечника — экологически чистых и привлекательных внешне материалов.Правда, за ними сложно ухаживать (с пористой поверхности смыть загрязнения проблематично) и почти не аккумулирует тепло — через пол-два часа камин полностью остынет.

Масса облицовки 80-150 кг, а весь каминный гарнитур (без учета дымохода, нагрузка от которого может передаваться на стену) весит порядка 200-250 кг. В доме с современными плиточными перекрытиями его можно установить без фундамента, но если перекрытия представляют собой деревянные балки, их необходимо укрепить на месте с помощью опорных столбов.

Собрать конструкцию можно за один день: вагонка состоит всего из нескольких модулей, скрепленных силикатным клеем. Построить декоративный кожух для металлической дымоходной трубы несколько сложнее: его каркас собирается из металлических оцинкованных профилей, а футеровка — из листовых материалов на гипсовой или цементной основе (например, ГВЛ толщиной 12,5 мм). .

НЕ ЗАНИМАЙТЕСЬ В ТРУБУ

Следует морально подготовиться к тому, что дымоход, скорее всего, будет стоить дороже очага.Конечно, для бюджетной печи нет необходимости покупать дорогие керамические трубы — достаточно сэндвичей со стальной изоляцией стоимостью от 1800 до D500 руб. за 1 м в зависимости от диаметра, марки стали и толщины утеплителя.

Желательно, чтобы дымовой канал был изготовлен из нержавеющей стали марок 308, 321 по классификации AISI или их российских аналогов, а толщина его стенок была не менее 0,7 мм (увы, трубы со стенками 0,5 мм встречаются чаще). Без утеплителя допускается прокладка только первых 1-2 м трубы, затем ее необходимо утеплить слоем каменной или керамической ваты толщиной не менее 30 мм (оптимально ДО-50 мм).Печь длительного горения, в которой образуется много конденсата, желательно оборудовать дымоход из аустенитных сталей (AISI DZO, D39), устойчивых к воздействию кислот.

5 СОВЕТОВ ПО ИСПОЛЬЗОВАНИЮ ДЕРЕВЯННОГО ЦЕНТРА

Покупайте дрова заранее, чтобы они просохли в поленнице в течении 3-х месяцев. Топить сырыми дровами невыгодно (значительная часть энергии уходит на испарение влаги), к тому же образуется много конденсата дыма.

Не топить печь стружкой ДСП, OSB и аналогичными плитами, при горении которых выделяются токсичные вещества; некоторые из них могут проникнуть в комнату, и вряд ли соседи будут благодарить вас за зловонный дым над деревней.

Если топка не предназначена для высокотемпературного горения, ее следует расплавить, накрыть воздушные заслонки не менее чем на треть.

Следите за состоянием дымохода. Ее необходимо очищать не реже одного раза в год (при эксплуатации печи длительного горения — 2-3 раза в год). Возгорание сажи в трубе грозит возгоранием деревянных конструкций, расположенных рядом с трубой.

Пепел из очага можно удобрять почвой под садовыми растениями, за исключением хвойных деревьев и кустарников, которые предпочитают кислую почву.

© Автор: ВЛАДИМИР ГРИГОРЬЕВ

Печь-камин с водяным нагревом вручную: видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

.

ПОСТРОЙТЕ ПРОСТОЙ КАМИН СВОИМИ РУКАМИ ЗА 22 ШАГА | Своими руками

При строительстве дачи большую часть каменных работ мне пришлось выполнять самостоятельно, так как оплата строительных услуг стоит дорого.
После обучения вспомогательным работам и приобретения некоторого опыта я решил построить еще один камин.

Самый простой камин — это костровище и сквозное отверстие в крыше.

Но сразу хочу отметить, что слишком простых каминов не бывает.

Это устройство должно соответствовать кубатуре помещения, надежно обеспечивать горение и отдавать часть тепла прямым излучением и нагревом самого камина, надежно отводить дымовые газы, избегать во время его простоя возможность засасывания холодного воздуха в помещение. И это еще не все факторы.

Когда я построил свой камин, предварительно перевернув ряд литературы, все оказалось довольно сложно. Необходимо было умело поработать кирочкой, чтобы разделить весь кирпич на простые и фигурные части.Теперь с помощью болгарки с диском по керамике, думаю, вы легко сможете выполнить эти работы. Руководствуясь планом аккуратной кладки, любой желающий может сам построить красивый камин.

Собственно последовательность действий и пошаговая инструкция:

1. Фундамент камина не должен быть связан с фундаментом дома.
2. Старайтесь, чтобы верхний край фундамента не доходил до чистого пола 1-2 ряда кладки.
3. Не забудьте проложить рубероид между фундаментом и кладкой.
4. Кирпичи подготовленные к кладке по 2-3 шт. окуните в воду, пока из кирпича не начнут выходить пузырьки.
5. Свинец красный кирпич размером 250х120х65 мм.
6. По ряду причин использование огнеупорных кирпичей нежелательно, в том числе из-за ухудшения теплопроводности.
7. Разверните кирпичи крючком, а лучше болгаркой с диском для работы с керамикой.
8. Для кладки использовать раствор следующего состава (из расчета на 100 шт.
   полных кирпичей):
   • Глина — 2-2,5 ведра;
   • песок-1,5-2 ведра;
   • соль-100-200 г;
   • вода — до состояния раствора густой сметаны.
9. Толщина шва должна быть 3-5 мм.
10. Размять глину и замочить в воде на два дня.
11. Просеиватель песка.
12. Не направляйте сломанную часть кирпича внутрь печи или воздуховода.
13. Проверить горизонтальность уровня с помощью уровня.
14. Для проверки вертикальности после укладки 2-3 нижних рядов прибейте рейки к потолку и повесьте четыре отвеса по размерам кладки.
15. После 2-3 рядов внутри камина, отопительных каналов и дымохода протереть мокрой тряпкой потек раствор.
16. Труба под кровлей и вывод наружу ведут на цементном растворе.
17. Оголовье желательно укрепить уголком, соединенным между собой с внешней и внутренней сторон верхнего ряда,
18. Проложите трубу через потолок, разрезав стену минимум на 1,5 кирпича.
19. Внизу дымохода установить заслонку.
20. Арочное перекрытие по шаблону.
21. Зазор между лезвиями должен составлять 3-5 мм.

№

22. Поверхность перед камином сделать негорючую (покрытие — листовое железо, мраморная плита, кафель или другая негорючая плитка).

Не забывайте о пожарной безопасности. Место прохождения трубы через крышу необходимо защитить от возможных протечек и выполнить в строгом соответствии с правилами пожарной безопасности.То же самое относится ко всему камину в целом, потому что вы должны иметь какое-то отношение к огню!

Открытую часть камина можно сделать по своему усмотрению, например оштукатурить, покрыть плиткой или даже оставить без покрытия с нарезкой швов.
После разжигания камина сушите его 2-3 недели. Вначале без выступа, а в конце — путем нагревания небольших порций бумаги, стружки, соломы и затем дров.
Я не цитирую аккуратную кладку, так как рисунки занимают значительное место.

Инструмент рабочий

Раскройте кирпич и его обозначение

Вертикальные размеры камина

В продолжение темы: как и из чего сделать камин своими руками

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

.

Как сделать недорогой камин своими руками (+ фото) | Своими руками

Приятно посидеть с друзьями у пылающего камина, почувствовать приятное тепло прирученного огня и до позднего вечера вести неспешную беседу.

Эту мечту не так уж и сложно осуществить, если при постройке камина своими руками использовать стандартный набор деталей для топочной части и для системы, соединяющей ее с дымоходом.

На нашем сайте много каминов, которые подходят для постройки своими руками даже начинающему мастеру, такой же камин больше всего подойдет новичку.

ДЛЯ ПОСТРОЕНИЯ КАМИНА СВОИМИ РУКАМИ НЕОБХОДИМЫ:

комплект деталей топочной части камина, керамическая плитка, компенсационная лента, кирпичи, анкеры, шамотный раствор, цементный раствор, шнур, большие и малые уровни, угловая шлифовальная машина с кругом для резки камня, молоток-молоток, зубило, мастерок, метр, шаблон на заказ, ведро.

Обязательным условием постройки камина является наличие в дымоходе отдельного канала. Его сечение должно быть не менее 20 × 20 см, чтобы дымовые газы, образующиеся при горении, могли беспрепятственно выводиться.

Чем больше сечение дымового канала, тем выше и шире может быть камин камина. Если дымовой канал равен 020 см, то ширина топки камина должна быть не более 45 см, а его высота не должна превышать 55 см.Если диаметр канала больше 25 см, то ширина топки может быть 55, а высота 75 см.

Если вы будете строить для камина отдельный дымоход, то следует исходить из указанных размеров дымохода. Оптимальный диаметр дымового канала от 22 до 25.

Высокая потребность в кислороде, который необходим для нормальной работы камина, требует подачи воздуха в топку.

Камин будет получать свежий воздух напрямую, если под полом проложить трубу диаметром 100 мм, выход которой находится у основания камина.

При непрямой подаче воздуха делается проем в соседнее помещение или в подвал.

Тепло, исходящее от печи, нагревает кирпичи и соединяющие их швы, в результате чего они расширяются.

Верх камина и его обрамление, во избежание растрескивания швов, выложить на шамот, разбавленный на 20 процентов песком.

Если ставить камин на обычный (неогнеупорный) раствор, следует принять соответствующие меры: каждый второй шов прокладывается металлической сеткой, которая будет поглощать тепловое расширение.

Смотрите также: Камин своими руками, вроде какой (чертежи)

Предстоящая работа должна быть тщательно продумана. Вам необходимо определиться с местом расположения камина, тем, как он приносит в него свежий воздух, и определиться с дизайном камина. По сути, его расположение зависит от расположения уже существующего дымохода.

Камины с открытыми топками устанавливаются в тех помещениях, где обеспечен достаточный приток свежего воздуха. По возможности проложите под полом пластиковую трубу 100 мм, которая заканчивается в нескольких сантиметрах от основания камина, перед пламенем.

Выход трубы, расположенный на уровне пола, закрывается металлической решеткой. В том случае, если под камином находится подвал, в который через окно поступает свежий воздух, можно просто проделать в этом помещении отверстие и тем самым обеспечить необходимый приток свежего воздуха. Другой вариант — пропустить свежий воздух через вентиляционные отверстия решеток из соседних комнат.

Приобретая комплект для камина, следует позаботиться не только о красоте камина, но и об оптимальном использовании его тепловой энергии.У традиционных каминов очень маленький коэффициент полезного действия: почти все тепло уходит в трубу. Однако несколько лет назад в торговле начали предлагать камины, которые наряду с тепловым излучением открытого пламени еще нагревали воду или воздух, и их эффективность значительно увеличивалась.

Перед тем, как приступить к установке камина, еще раз проверьте фундамент.

При заливке нового фундамента соотношение щебня и цемента в растворе должно быть 4: 1.Эту смесь заливают в опалубку, армируют, протыкают, после чего поверхность раствора выравнивают строго по горизонтали. За три дня на этом фундаменте можно выложить камин.

Между камином и его фундаментом проложите рубероид, который компенсирует тепловые сдвиги камина и обеспечивает гидроизоляцию.

Соблюдайте требования пожарной безопасности при строительстве камина, следите за тем, чтобы на расстоянии 40 см от его топки не было горючих предметов.Поэтому дно топки поставьте таким образом, чтобы расстояние между внешним краем вертикально установленного ряда кирпичей и корпусом камина составляло 40 см.

Вместо ряда кирпичей с уложенной поверх него керамической плиткой, под камины можно положить шамотную плитку, нарезанную «болгаркой» с кругом для резки камня.

Смотрите также: Декоративный камин (фальшкемн) своими руками

Поскольку топка под камином будет сильно нагрета, кирпич и шамотную плитку необходимо укладывать на шамотный раствор.

Завершите работы по устройству открытого камина нарезанием швов. Если у вас нет планки, но вы хотите сделать такие же стежки. рекомендуем сделать деревянную планку соответствующей формы.

Красота камина зависит не только от его формы, но и от сочетания цветов облицовочных материалов.

Например, если камин облицовывать красным кирпичом, рекомендуем заполнить швы светлым шамотным раствором. Светлый (желтый) цвет шамотной глины хорошо сочетается с цветом кирпича.

Кладка своими руками — фото

1. Первый ряд кирпичей сначала кладут насухо, без раствора, таким образом проверяется правильность разметки фасада камина.

2. Перед тем, как положить кирпичи в раствор, их слегка замачивают в воде (или делают раствор чуть больше обычного).

3. Выход из камина печи заканчивается вертикально выложенным рядом кирпичей. Расстояние между его внешним краем и стеной камина должно быть равно 40 см.

4. Сверху на топку кладут кирпич шамотной плиткой на шамотный раствор.

5. Остальная часть очага каминной печи кладется кирпичом на одной высоте с наружным рядом.

6. Шитье следует разделить на одинаковую глубину, вырезанную из дерева крючком.

7. Камин крепится к соседней стене с помощью анкеров. Уложите компенсационную ленту.

8. С помощью такого приспособления, которое называется заказным, кладка камина значительно упрощается.

9. После того, как вы разложили каминный камин, сверху на раствор кладем железную планку и устанавливаем перемычку.

10. Кирпичи внешнего ряда над топкой кладут вертикально (на тычок). При этом обратите внимание на то, чтобы толщина швов между ними была одинаковой.

11. К дымоходу уложен железобетонный мост. На планку укладывают профилированную керамическую плитку, поверх которой кладут ряд кирпичей.

12. Каждый кирпич в этом ряду выставляется в соответствии с уровнем.

13. Устанавливая камин-камин, установите его строго по уровню. Установите защелку между дымоходом и камином.

14. Последний ряд — профилированные керамические пластины. Горизонтальность его контрольного уровня.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

.

Чугунный камин своими руками (фото) | Своими руками

В настоящее время теплоснабжение частных и многоквартирных домов осуществляется с помощью современных отопительных установок, оснащенных интеллектуальной электроникой. Но все же желание иметь в своем жилище старинный добрый камин с живым огнем остается у большинства домовладельцев.

Многие производители печей и каминов, отвечая на эту потребность, разработали серию изделий, предназначенных для самостоятельного строительства.

Эти готовые к сборке наборы, за которыми мастер-любитель наблюдает за игрой пламени — за 3-5 недель могут превратиться в настоящий дом.

Помимо собственно деталей камина, в комплект обычно входят муфты, герметик, дымоход и изоляционные маты.

Особенностью представленной здесь системы является функция автоматического закрытия дверцы топки, а также возможность подключения к существующей дымовой трубе. При соответствующих условиях в помещении для установки камина достаточно дымохода диаметром 15 см.Благодаря этому готовый камин можно устанавливать в домах старой постройки и даже в многоквартирных домах.

Материалы для монтажа (клей, термостойкий герметик и другие) можно найти на многих строительных рынках и в специализированных магазинах.

В представленном проекте было решено установить камин в полностью оборудованной студии на чердаке. Раньше в этой комнате находился детский дом домовладельцев. Когда повзрослевший юноша вышел из родительского дома, появилось место для уютного очага.Важно отметить, что в доме, где монтируется камин, межэтажное перекрытие выполняется из железобетона. Это обстоятельство позволило спланировать установку на чердаке камина общим весом (с учетом клинкера) около 1000 кг.

Проблема возникла с дымоходом, так как второго канала для нового очага в доме не было. Мечту о живом костре осуществить не удалось, так как по строительным нормам нельзя поднимать дымоход на наружной стене.

Но дымоход можно было оборудовать дополнительно, и все формальности, связанные с согласованием проекта, уладить было довольно просто.

Получив разрешение от местных строительных властей, они начали проект.

И в результате нашли уютный уголок, где, любуясь живым огнем, можно расслабиться, помечтать или провести вечер в неспешной беседе с друзьями.

Смотрите также: Портал для камина своими руками (фото)

Камин с чугунной топкой своими руками — фото

1.Сначала у стены очерчиваются контуры будущего камина и с помощью регулируемых ножек задаются горизонтальное и вертикальное положение чугунной топки-топки.

2. В качестве основы камина можно использовать блоки из газобетона. Их кладут на подушку из раствора.

3. На стыке с дымоходом наносится специальный термостойкий герметик. При применении кислотосодержащих …

4. … необходимо использовать защитные перчатки.Теперь ставим дымоход. Примерно через час герметик высыхает.

5. Небольшой зазор между дымоходом дымохода и патрубком дымохода в стене просто заделывается асбестовой прокладкой.

6. При укладке дымохода следует избегать образования прямых углов. Теперь оценить правильность всех подключений должен специалист по пожарной безопасности.

7. После высыхания герметика можно запустить испытательную печь. Конечно, нужно обращать внимание на наличие протечек в камине и соединениях.

8. Сейчас по ранее намеченному плану укладывают газобетонные блоки. Они хорошо подходят для этой цели, так как их легко точно разрезать по размеру.

9. За топкой к стене крепится изоляционный мат с теплоотражающим экраном. Эта деталь обычно продается вместе с печью.

10. На увлажненное основание из газоблоков приступаем к укладке клинкерного кирпича. Нарезать его можно болгаркой с алмазным диском.

11.Для камина может потребоваться опорная поверхность над топкой. Каркас сваривается с углов и при установке поддерживается временной стойкой.

12. Ограждение дымохода стеной дымохода также может быть выложено газобетонными блоками. Их можно просто разрезать ножовкой.

13. Непосредственно под топкой нужно установить решетку для забора холодного воздуха. Эта деталь обычно включается в топку.

14. Здесь, в стене, вырежьте кожух для крепления несущей стальной конструкции, которая удерживает камин и верхнюю часть над топочной топкой.

15. Кирпичи, образующие каминную полку, кладут на затирку на ребро, а также на скамейку для сидения. Проверить горизонтальное положение.

16. Перед тем, как раздвинуть ограждающую стену дальше вверх, необходимо с помощью специального клея закрепить воздухоотводчик (решетки отвода теплого воздуха, здесь их две).

17. По правилам верхний край решетки должен находиться на уровне нижнего края перекрытия. Остальная часть дымохода утеплена блоками и минеральной ватой.

18. Шлагбаумная стена подготовлена ​​к оштукатуриванию, шпаклевка мелких изъянов, трещин и выравнивание поверхности.

19. Обшивка дымохода не должна доходить до потолка. Для теплого воздуха нужно предусмотреть выход даже в самой высокой точке.

Смотрите также: Камин своими руками

УСТРОЙСТВО ДОПОЛНИТЕЛЬНОГО ДЫМОХОДА В ЖЕЛЕЗНОМ КАМИНЕ

Для ново построенного камина в доме не всегда может быть свободный дымоход. А иногда его поперечного сечения может не хватить для тепловой производительности источника.

Сегодня такой универсальный дымоход можно дополнительно соорудить, пропустив перекрытие по деревянным балкам и используя готовые детали подходящего размера. Если дополнительный дымоход должен проходить через крышу, необходимо обеспечить защиту от атмосферных воздействий.

Если в процессе строительства дымоход проходит через изоляционное покрытие, например, слой минеральной ваты, необходимо не допускать его раздавливания или разрушения. Если дымоход необходимо вынести на высоту более 3 м, его необходимо дополнительно прикрепить к стене стальной лентой.После монтажа короб нового дымохода можно сразу зашпатлевать, а затем покрасить или оклеить обоями.

1. (Вверху слева) Отверстия для чистки должны быть предусмотрены обязательно и в доступном месте. Дверь ревизия обычно входит в комплект дымохода.

2. (вверху справа) Детали соединены между собой довольно едким составом. Для выполнения этой работы необходимо всегда носить кислотоупорные резиновые перчатки.

3.(слева внизу) Затем нужно симметрично обнажить детали дымоходной системы — этой работе не помешает другая пара рук. Теперь дымоход готов к покраске или оклейке обоями.

4. (справа внизу) На выходе из дымохода на крышу необходимо предусмотреть защиту от дождя, сделав отворот. Для подгонки дымохода к скату крыши удобно использовать отрезной болгарский станок.

ПОМОЩЬ СПЕЦИАЛИСТА

Подключение камина осуществляется в соответствии с действующими нормами и требованиями безопасности.

Итак, цоколь под камин должен выдерживать значительный вес очага. Кроме того, важно иметь определенное соотношение габаритов отопительного прибора, параметров дымохода и размеров дверцы топки.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

.
