Dvb t2 комнатная антенна своими руками: Антенна для Цифрового ТВ своими руками: 6 вариантов изготовления

Антенна DVB-T2 своими руками | Самоделки своими руками

Самодельная цифровая антенна своими руками для DVB-T2, фото и подробное описание изготовления.

Понадобилась антенна для приёма цифрового телевидения, но тут оказывается не всё так просто. В сельской местности для приёма цифровых каналов я использую внешнюю антенну с усилителем, но в городе, возможность установки внешней антенны есть не всегда.

Изначально, хотел купить комнатную антенну, но как оказалось, цены на комнатные антенны, явно не соответствуют качеству. Решил сделать антенну своими руками, рассчитанную на приём сигналов цифрового ТВ.

Ничего принципиально нового я не придумал, просто помню, что однажды видел нечто подобное на машине у одного дальнобойщика, он использовал похожую антенну для приёма обычного ТВ, но только во время стоянки.

За основу этой антенны был взят обычный петлевой вибратор из куска медного провода, и плата антенного усилителя SWA (продаётся в радиомагазинах).

Размер вибратора определяем следующим образом: частоту канала цифровых мультиплексов (у нас это 505 мГц и 650 мГц) подставляем в следующую формулу:

300 : f = x

Где Х – это длина вибратора в метрах, а f — частота в мегагерцах.

Для нашей местности получилось 0,59 м и 0,46 м. Я выбрал некоторое среднее значение – примерно 50 см.

Платы антенных усилителей SWA тоже бывают разные, для нашей цели лучше всего подходят следующие номера: (в порядке ухудшения качества усиления) 9001, 9501, 6000, 3501, 2000, 9999. Платы SWA с другими номерами не подойдут, они рассчитаны на другие частоты и имеют более слабое усиление.

Берём кусок медного или алюминиевого (с алюминием сигнал будет слабее) провода диаметром 2…4 мм в два раза большей длины, чем посчитали по формуле. Чем толще провод, тем лучше. Можно даже медную трубку от тормозной системы использовать. Выгибаем этот кусок проволоки так, как показано на фото.

Отмечаем на нём середину, и отрезаем лишне, оставив небольшие загибы для контактов. Если используется трубка, то расплющиваем молотком концы трубки, а затем просверливаем в них отверстия под винты.

Подсоединяем к усилителю антенный провод. На конце антенного провода устанавливаем штекер для подключения к цифровой приставке.

Подсоединяем антенну и цифровую приставку к телевизору и настраиваем каналы. Антенну поворачиваем и выставляем в наиболее оптимальном положении для наилучшего приёма.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения | Лучшие самоделки

С переходом на цифровое телевидение формата DVB-T2 часто встаёт вопрос, какую антенну выбрать? Предлагаем Вам собрать самую простую ДМВ ТВ антенну «биквадрат» своими руками, также она ещё называется антенна Харченко. Она собирается очень быстро с доступных материалов обладая при этом достойными характеристиками, сравнимыми с заводскими комнатными антеннами которые идут с усилителем.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Чтобы собрать ТВ-антенну биквадрат нам понадобится:

• Медная или алюминиевая проволока, диаметром 3-5 мм;
• Телевизионный коаксиальный кабель 75 Ом;
• Паяльник, олово, припой или флюс;
• Плоскогубцы;
• Изолента или пластиковые стяжки;
• Термопистолет с клеевым стержнем;
• Крышка от пластиковой бутылки (не обязательно).

Как сделать ТВ-антенну биквадрат для телевидения T2, пошаговая инструкция:

Шаг 1

Итак, берём медную или алюминиевую проволоку, лучше медную, так как она лучше паяется, для спаивания алюминия понадобится паяльная кислота или же флюс для пайки алюминия. На качестве приёма тип выбранного металла никак не скажется. Сгибаем его зигзагообразно как это показано на рисунке. Чтобы правильно выбрать длину каждой из сторон, существует формула в которую нужно вставить среднюю частоту вещания ваших станций, частоты приёма цифрового телевидения Вашего региона указаны на сайте цифрового ТВ в Вашей стране. Например, у нас в Киеве средняя частота вещания — 576 МГц, в Москве это 522 МГц.

Теперь вставляем эту частоту в формулу: 300000/ваша средняя частота/4 = сторона биквадрата в мм. Суть формулы: скорость света делим на среднюю частоту вещания = получаем длину волны. Для нормального приёма делим длину волны на 4 и получаем сторону биквадрата. В моём случае вышло 135 мм, значит внешние стороны биквадрата буду делать по 135 мм, а внутренние по 130 мм, так как по середине антенны должен быть зазор около 10 мм. То есть два квадрата в центре не должны перекрещиваться. Если Ваш провод в изоляции, то всю изоляцию снимать не обязательно, а только в центре, где будут припаиваться контакты от кабеля.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 2

Берём паяльник, желательно помощнее, например, на 100 Вт, флюс (лучше активный), и концы проволоки, в том месте где они сошлись спаиваем их (я начинал выгибать со средины антенны биквадрат и поэтому спайка будет в этом же месте), чтобы получился замкнутый контур.

Шаг 3

Теперь берём нужной длины коаксиальный антенный ТВ кабель, зачищаем конец кабеля, чтобы центральная жила выглядывала из изоляции на 1 см и столько же оплётки, главное при этом чтобы центральная жила не касалась оплётки, не было замыкания. Оплётку можно скрутить и залудить флюсом и припоем.

Припаиваем центральную жилу кабеля к средине антенны к одной из её сторон, а оплётку к другой стороне, как это показано на фото. Перед этим можно эти концы кабеля немного закрутить на проволоку, для более надёжного крепления.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Шаг 4

Можно в центр антенны, для большей надёжности вставить пластиковую крышку от бутылки, уложив в неё кабель и 4 исходящих луча антенны, прорезав в ней все необходимые углубления и отверстия и залить всё внутри крышки термоклеем. Кабель можно пустить вдоль одной из стенок антенны биквадрат притянув стяжками или изолентой.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Осталось приделать к другому концу кабеля штекер, воткнуть антенну биквадрат в приставку Т2 и пробовать принимать сигнал, при этом нужно подобрать место в квартире, где сигнал будет наилучшим и там повесить или поставить антенну.

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

ТВ-антенна биквадрат для приёма DVB-T2 телевидения

Отметим, что антенна биквадрат должна быть расположена вертикально, то есть два квадрата должны находится друг над другом, а не рядом.

Как подключить DVB T2? Цифровое эфирное телевидение своими руками

— Что делать, если телевизор плохо показывает многие каналы?

— Улучшить качество сигнала антенны!

Есть три варианта решения проблемы плохого сигнала:

Кабельное телевидение, где вы получите качественный сигнал по подземному кабелю с ежемесячной абонентской платой

Спутниковое телевидение, где вы получите еще более качественный сигнал по воздуху, где к стоимости ежемесячной абонентской платы, добавится и стоимость оборудования.

Эфирное цифровое телевидение, где сигнал будет приниматься с наземных станций ретрясляторов, а вы потратите минимум средств

Эфирное цифровое телевидение

Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как картинка и звук не подвержены влиянию внешних помех. Также цифровое телевидение либо будет показывать канал хорошо, либо не будет показывать вообще, что в целом плюс, чем минус. Но при плохом сигнале до необходимого канала изображение можем немного подтормаживать или временно отключаться. Чтобы избавиться от данной проблемы нужно установить антенну повыше, либо заменить на другую более мощную.

Эфирное цифровое телевидение позволяет бесплатно просматривать телеканалы, учавствующие в федеральной программе «Цифровое эфирное телевидение» (карта покрытия наземных станций). Всего для просмотра доступно около 20 телеканалов. Полный список телеканалов, доступных в вашем регионе, указан на сайте федеральной программы.

Что необходимо для просмотра цифрового эфирного телевидения?

1. Телевизионная антенна (большой выбор в нашем каталоге)
2. Телевизор с функцией DVB T2, либо приставка-ресивер с тюнером DVB T2 (именно DVB-T2, устаревший DVB-T не подойдет), поддержкой стандарта сжатия видеосигнала  MPEG4 и режима Multiple PLP.

Вам не нужно покупать дополнительно антенну, достаточно использовать антенну для аналогового сигнала. Но самой антенны мало, для просмотра цифрового ТВ необходима приставка с тюнером DVB-T2 (некоторым современным телевизорам такая приставка не нужна, поскольку она встроена в ТВ, эту информацию можно получить из документации к телевизору или на сайте производителя).

Установка антенны эфирного телевидения

Принцип установки здесь такой же, как и раньше, чем выше поднял антенну, тем больше поймаешь.

Итак вам понадобится эфирная антенна.

А также вам понадобится эфирный ресивер с функцией DVB T2 (Каталог DVB T2).

У большинства ресиверов два выходы: тюльпаны (иногда SCART) и HDMI. Можно подключить воспользовавшись тюльпанами, если выхода HDMI у вас нет.

Тюльпан — разъёмы RCA для видеосигнала и стереофонического звука. Жёлтый — для видеосигнала, белый — для монофонического сигнала или левого канала стереофонического двухканального аудиосигнала, красный — для правого канала стереофонического двухканального аудиосигнала.

После чего вам нужно включить телевизор на AV сигнал и начать автопоиск программ.  Все готово.

Антенна своими руками для приема цифрового телевидения стандарта DVB-T2

В начале я хотел бы вам сообщить, что никаких «цифровых» антенн не бывает. Подойдет любая ДМВ антенна, конкретно для Сочи, работающая в диапазоне 32 и 53 частотных каналов. Если вы живете в месте, где есть прямая видимость на сочинский телецентр, то подойдет и комнатная антенна (не выбирайте антенну со встроенным усилителем) и даже антенна, изготовленная, из куска телевизионного кабеля вам вполне подойдет, учитывая, что первый мультиплекс, вещаемый на 32 канале идет с превышением уровня по сравнению с уровнем второго мультиплекса на 53 канале, поэтому нашу штыревую антенну настроим на 53 канал.

Для этого берем кусок коаксиального кабеля RG-6 60-70см, один конец оконечиваем F разъемом и переходником для подключения в антенное гнездо телевизора. С другого конца оголяется центральная жила кабеля Из расчета, что 53 канал находится на частоте 730 мГц, а это приблизительно 41см, значит, оголяем 41 см центральной жилы (можно половину этого или даже четверть). Далее, с двух сторон скотчем закрепляем нашу антенну прямо на заднюю крышку нашего телевизора, антенна готова!

Не все жители г. Сочи живут в прямой видимости на телецентр, чем сложнее условия приема, тем с большим коэффициентом усиления потребуется антенна. Хочу предостеречь от неграмотного использования усилителей телевизионного сигнала, самый хороший усилитель это хорошая антенна, а если сигнала с вашей антенны нет, то и усиливать нечего. Мало того, усилителем можно испортить и то, что было в антенне. Дело в том, что весь город покрыт сетью вышек сотовой связи, а стандарт G-2 использует диапазон 900 мГц, который легко проникает в антенный усилитель, и приводит к интермодуляционным искажениям, не позволяющим нормально работать тюнеру DVB-T2, в результате чего телевизор пишет, «нет сигнала».

Чтобы, этого избежать применяют фильтры LTE, которые вырезают то, что выше 850 мГц. Первый мультиплекс не вызывает особых проблем с его приёмом, так как вещается со многих ретрансляторов города: Молдовка, Ермоловка, Казачий брод, Голицыно, Кепша, Кудепста, Мацеста, Дагомыс и десяток в Лазаревском районе.

Второй мультиплекс можно принимать только с телецентра Центрального района И ретранслятора села Веселое. Для приема сигнала удаленно от телецентра необходимо применять антенну с большим коэффициентом усиления 16-18 дБ и канальный усилитель 53 телевизионного канала. Скажу сразу, что в любительских условиях усилитель не собрать. А вот антенну, настроенную на 53й ТВ канал построить можно.

25-элементная антенна типа «волновой канал» состоит из четырех-элементного рефлектора, петлевого вибратора, двадцати директоров и траверсы. Элементы антенны изготовлены из проволки или трубок диаметром 4-5 мм, они крепятся любым способом к несущей стреле (траверсе), которая выполнена из прямоугольной трубки со стороной 20мм. Коэффициент усиления такой антенны достигает 17 дБ, угол раскрыва основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 28-30 градусов. При монтаже этой антенны необходимо предусмотреть возможность настройки антенны не только по горизонтали, но и по вертикали, потому что огибающая волна всегда идет сверху и пару децибел, которые можно выиграть в условиях слабого приема, не помешают. Антенный усилитель, желательно канальный (53 к) необходимо установить на мачте ближе к антенне. Согласуется антенна с кабелем спуска с помощью полуволнового U образного колена.

p.s. Статью писал мой отец, специально для Сочинцев :)

Выбор антенны для приема DVB-T2

Цифровое эфирное телевидение формата DVB-T2 активно входит в нашу жизнь, но у многих появляются вопросы. Как и чем принимать сигнал DVB-T2? Какую антенну лучше всего использовать для приема DVB-T2? Или оставить «польскую»? На каком расстоянии от передатчика возможен прием сигнала и как его улучшить? Что лучше — встроенный в телевизор тюнер или отдельная приставка?

В статье ответы на эти и другие вопросы по антеннам для приема цифрового сигнала DVB-T2

Комнатная антенна

На расстоянии до 10 км от самого слабого передатчика прием сигнала DVB-T2 возможен практически на любую антенну, вставленную в антенный вход тюнера или телевизора, даже сделанную своими руками (пример — в конце статьи), но для стабильности все же лучше приобрести недорогую комнатную антенну. На таком расстоянии ее достаточно лишь приблизительно направить в сторону ретранслятора, чтобы получить надежный устойчивый сигнал. В случае, если мощность передатчика высока (во всех крупных городах), даже такой простой антенны, установленной на окне, будет достаточно для устойчивого приема на расстоянии до 20-40 км в зависимости от этажа и наличия помех на пути.

Антенна типа «Ворона»

На расстоянии до 30 км от мощного передатчика внешние антенны такого типа отлично справляются с приемом сигнала DVB-T2. Антенна недорогая (около 10 у.е.) и не требует точного направления в сторону ретранслятора, но если его мощность невысока или расстояние более 30 км, то лучше все же использовать более качественную антенну.

Антенна типа DIPOL (DIP) 19/21-69

На расстоянии до 50 км при высоте установки на уровне 8-9 метров (средняя высота частного дома) антенна такого типа уверенно обеспечивает устойчивый прием, но ее необходимо точно направить на передающую станцию. Относительно невысокая стоимость (до 20 у. е.), надежность, долговечность и отличные характеристики этой антенны делают ее лучшим выбором при удалении от передающей станции до 80-100 км (как есть или в связке с усилителем)

Усиление слабого сигнала DVB-T2

В случае, если расстояние до ретранслятора 50-100 км или по причине рельефа тюнеру все равно недостаточно уровня сигнала, в антенну DIPOL (DIP) 19/21-69 можно легко установить обычную плату усилителя (как для «польской» антенны). Для надежного приема сигнала DVB-T2 достаточно любой двухтранзисторной платы с низким или средним коэффициентом усиления, так как они хорошо поднимают уровень сигнала и при этом мало шумят, а вот мощные усилители не рекомендуется использовать, так как они сильно искажают сигнал. Например, после подключения платы усилителя по внутреннему измерителю тюнера сигнал поднялся с нестабильных 10-30% до стабильных 95-98%. Питание усилителя антенны необходимо включить в настройках тюнера или телевизора (если есть такая возможность), так как на заводских настройках оно отключено. И хотя обычные усилители для польских антенн рассчитаны на 12В, а тюнера подают на антенный вход 5В, это не мешает усилителям нормально работать на пониженном напряжении.

У большинства телевизоров с внутренним тюнером DVB-T2 отсутствует возможность подавать напряжение на антенный вход для питания усилителя, поэтому при расстоянии до ретранслятора более 50 км необходимо будет приобрести отдельно блок питания для усилителя или использовать отдельный тюнер со встроенным блоком питания для антенны, например, Strong 8500, 8502 или аналогичный.

Прием DVB-T2 на «польскую» антенну

Можно ли принимать сигнал DVB-T2 на обычную «польскую» антенну? Да, но очень часто прием бывает некачественным и нестабильным, особенно, если расстояние до ретранслятора более 30 км. В случае, если «польская» антенна досталась в наследство от аналогового телевизора, можно попробовать принимать на ней и DVB-T2 — если каналы все найдены и уровень сигнала стабилен и более 50%, то покупать другую антенну нет смысла. Если же уровень сигнала нестабилен и находится на уровне 10-40%, то лучше приобрести антенну типа DIPOL (DIP) 19/21-69, так как при некоторых погодных условиях каналы будут пропадать.

Самостоятельное изготовление простейшей антенны для DVB-T2

Изготовить самую простую антенну «своими руками» очень легко — необходимо всего лишь отмерить от коннектора 15 см антенного кабеля и обрезать его, а потом с обрезанного края снять 13 см внешней защитной изоляции и оплетки, оставив только центральную медную жилу. Далее по уровню сигнала тюнера или телевизора определяем экспериментально оптимальное положение штыря антенны, изгибая его у антенного входа влево, вправо, вверх или вниз (в зависимости от направления на передающую станцию и поляризации сигнала). Как видите, изготовить такую антенну сможет даже школьник младших классов, но стабильная работа возможна лишь на расстоянии максимум 30 км от мощной передающей станции, а в большинстве случаев намного меньше — 5-10 км. Так как цены на фабричные антенны невысокие, а только редкие самые качественные экземпляры самодельных антенн других типов могут похвастать характеристиками, близкими к DIPOL (DIP) 19/21-69, то самостоятельно изготавливать антенну для приема DVB-T2 на больших расстояниях есть смысл разве что из спортивно-познавательного интереса

Самодельная антенна для цифрового.

Самодельная DVB T2 антенна своими руками. Из металлопластиковой трубы

Печать

Дельта h2381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Тип усилителя	Дальность (км)	Усиление (Дб)	Коэф-нт шумов
SWA — 3	10 -30	20.5 -28	3.1
=/= — 4 Lux	20 — 45	29 — 35	3.0
=/= — 5	10 — 40	25 — 31	3.1
=/= — 6	10 — 40	25 — 30	3.1
=/= — 7	30 — 70	25 — 32	3.0
=/= — 9	30 — 70	21 — 31	3.1
=/= — 10	8 — 30	22 — 27	1.9
=/= — 14	30 — 70	28 — 37	2.8
=/= — 15	30 — 80	35 — 43	2.8
=/= — 17	30 — 100	35 — 42	2.9
=/= — 19	30 — 100	33 — 42	2. 9
=/= — 555 Lux	50 — 100	34 — 43	2.2
=/= — 777 Lux	50 — 100	34 — 45	2.3
=/= — 999	80 — 120	33 — 45	2.9
=/= — 5555	80 — 120	34 — 45	2.9
=/= — 7777	100 -120	34 — 45	2.8
=/= — 9999	100 — 120	35 — 47	2.9
=/= — 2000	100 — 130	40 — 47	2.8
=/= — 3501	100 — 130	40 — 48	2.0
=/= — 6000	80 — 140	50 — 52	1.2
=/= — 9000	20 — 100	10 — 40	1.5
=/= — 9001	100 — 150	42 — 54	1.5
=/= — 9501	70 — 120	42 — 50	1.7

Итак подводим итоги. Если вам нужна антенна для телевизора на свою дачу, то при дальности от телевышки от 10 до 30 км выбираем среди комнатных активных, при большем расстоянии — выбираем среди уличных (наружных). Чем больше удаленность, тем больше должно быть усиление. Ничего плохого не случится если антенна для дачи будет иметь несколько большее усиление чем нужно, так сказать запас не повредит и тогда 10 или 20 каналов (зависит от региона) будут показывать без проблем.

Цифровое телевидение
быстрыми шагами приходит в нашу жизнь. И именно сейчас нужно задуматься о его приобретении. Ведь уже очень скоро планируется отключение аналогового сигнала. В таком случае ваш телевизор не будет показывать картинки без соответствующего оборудования. Сегодня подумаем о приобретении антенны для приема цифрового телевидения DVB-T2.

Выбор антенны для приема цифрового телевидения DVB-T2

Что бы выбрать антенну для приема прежде всего нужно учесть расстояние от передатчика. Это очень важный критерий. Ведь чем вы ближе к передатчику тем сильнее сигнал и прием в таком случае возможен даже на самые маленькие или даже комнатные антенны.

В некоторых случаях легко сделать антенну для самому с куска телевизионного кабеля.

Изготовление не составит большого труда.

Для усиления слабого сигнала DVB-T2
подойдет любой усилитель, как для польской антенны, со средним или слабым коэффициентом усиления. Его легко можно присоединить к антенне типа DIPOL
. В таком случае прием цифрового телевидения DVB-T2
будет возможен на расстоянии более 100 км от передатчика.

Во времена огромных ламповых телевизоров хорошая антенна для качественного приема аналогового телевидения была в дефиците. Те, которые можно было купить в магазинах, не отличались высоким качеством. Поэтому люди изготавливали телевизионные антенны ДМВ своими руками. Сегодня многие интересуются самодельными устройствами. И даже тогда, когда сплошь и рядом цифровые технологии, интерес этот не угасает.

Цифровая эра

Данная эпоха коснулась и телевидения. Сегодня особенно широко развивается вещание Т2. Оно имеет свои особенности. В тех местах, где уровень сигнала немного превышает помехи, получается достаточно качественный прием. Дальше сигнала просто нет. Цифровому сигналу помехи нипочем, однако в ситуации рассогласования кабеля или различных фазовых искажениях практически в любом месте передающего или принимающего тракта картинка может идти квадратиками даже при сильном уровне сигнала.

В современном телеэфире прошли другие изменения. Так, все вещание ведется в ДМВ-диапазоне, передатчики имеют хорошее покрытие. Сильно изменились условия, по которым радиоволны распространяются по городам.

Антенные параметры

Прежде чем заняться изготовлением, нужно определить некоторые параметры этих конструкций. Они, конечно, требуют углубленных познаний в различных областях математики, а также законов электродинамики.

Итак, коэффициентом усиления называется отношение мощности на входе эталонной системы к силе на входе используемой антенны. Все это будет действовать, если каждая из антенн создает значения напряженности и плотности потока при одинаковых параметрах. Величина данного коэффициента безразмерна.

Коэффициент направленного действия — это отношение напряженности поля, которое создает антенна, к напряженности поля по любым направлениям.

Нужно запомнить, что такие параметры, как КУ и КНД, не взаимосвязаны. Существует антенна ДМВ для цифрового ТВ, которая обладает очень высокой направленностью. Однако усиление ее небольшое. Эти конструкции направлены вдаль. Также существуют конструкции с высокой направленностью. Здесь она идет в сочетании с очень мощным уровнем усиления.

Сегодня можно не искать формулы, а воспользоваться специальными программами. В них уже учтены все необходимые параметры. Вам остается только ввести некоторые условия — и вы получите полный расчет ДМВ-антенны, чтобы затем собрать ее.

Нюансы изготовления

Любой элемент конструкции, в котором протекают токи сигнала, нужно соединять при помощи паяльника либо сварочного аппарата. Подобный узел, если он находится на открытом воздухе, страдает от нарушения контакта. От этого различные параметры антенн и уровень приема могут стать значительно хуже.

Особенно это касается точек с нулевыми потенциалами. По мнению специалистов, в них можно наблюдать напряжение, а также пучность тока. Если быть точнее, то это максимальное значение тока. Имеется наличие его при нулевых напряжениях? Это неудивительно.

Такие места лучше всего изготавливать из цельного металла. Ползучие токи вряд ли скажутся на картинке, если соединения выполнять сваркой. Однако из-за их наличия сигнал может пропадать.

Как и чем паять?

Антенна ДМВ своими руками изготавливается не очень просто. Это подразумевает работу с паяльником. Современные производители телевизионного кабеля уже не делают его медным. Сейчас там недорогой сплав, стойкий к воздействию коррозии. Эти материалы трудно паяются. А если их достаточно долго греть, есть риск пережигания кабеля.

Специалисты рекомендуют использовать маломощные паяльники, легкоплавкие припои, а также флюсы. Не стоит жалеть пасты при пайке. Припой ляжет правильно только тогда, если он находится под слоем закипевшего флюса.

Ловим Т2

Для того чтобы наслаждаться цифровым телевидением, достаточно приобрести специальный тюнер. Но он не имеет встроенной антенны. А те, которые предлагаются как специальные цифровые, слишком дорогие и бессмысленные.

Сейчас мы научимся ловить Т2 на полностью самодельной конструкции. Самодельная антенна ДМВ — это просто, дешево, качественно. Попробуйте сами.

Самая простая антенна

Чтобы собрать эту конструкцию, не нужно будет даже идти в магазин. Для изготовления ее достаточно обычного антенного кабеля. Необходимо 530 мм провода для кольца и 175 мм, из которого будет сделана петля.

Сама ТВ-антенна представляет собой кольцо из кабеля. Концы нужно зачистить, а затем соединить с петлей. А к последней нужно припаять кабель, который подключается к тюнеру Т2. Так, на кольце экран и центральная жила соединяются с экранами петли. На последней центральные жилы также соединяются. А кабель к тюнеру припаивается стандартно к экрану и центральной жиле.

Вот и получилась антенна ДМВ, своими руками сделанная. Конструкция ее оказалась очень дешевой и практичной. А работает она не хуже, чем дорогие магазинные варианты. Ее нужно закрепить на фанере или оргстекле. Для этого отлично подойдут строительные хомуты.

«Народная» антенна

Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний — 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.

В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран — к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.

Универсальная антенна

Для изготовления этой конструкции не будет использоваться ничего сверхъестественного. Делать ее будем из различных подручных материалов. Однако, хоть она и самодельная, но будет отлично работать во всем дециметровом диапазоне. Так, эта антенна ДМВ, своими руками быстро изготовленная, ничем не уступает магазинным, более дорогим конструкциям. Для приема Т2 ее хватит полностью.

Итак, чтобы собрать эту конструкцию, понадобятся пустые банки от консервов или пива. Нужно 2 банки с диаметром 7,5 см. Длина каждой — 9,5 см. Также необходимо запастись полосками текстолита или гетинакса, обязательно с фольгой.

Наши банки нужно соединить с полосами текстолита при помощи паяльника. Пластина этого материала, которая будет соединять емкости наверху, должна иметь сплошное покрытие из медной фольги. На нижней пластинке фольгу следует разрезать. Это делается для удобного подключения кабеля.

Нужно собирать конструкцию таким образом, чтобы общая длина не была меньше 25 см. Эта антенна (ДМВ-диапазона) представляет собой широкополосный симметричный вибратор. Благодаря площади своей поверхности она обладает большими коэффициентами усиления.

Если вдруг вы не можете найти подходящие банки, то можно использовать тару с меньшим диаметром. Однако тогда фольгу придется резать и на верхней соединительной пластине.

«Пивная» антенна

Любите выпить пива? Не выбрасывайте банки. Из них можно сделать хорошую антенну. Для этого нужно закрепить на любом диэлектрическом материале две пивные банки.

Для начала нужно выбрать подходящий кабель, а затем довести его до ума. Для этого кабель необходимо зачистить. Вы увидите экранирующую фольгу. Под ней будет защитный слой. А вот под ним и можно наблюдать непосредственно кабель.

Для нашей антенны нужно зачистить верхний слой этого провода примерно на 10 см. Фольгу нужно аккуратно закрутить, чтобы в итоге получилось ответвление. Защитный слой для центральной жилы нужно зачистить на 1 см.

С другой стороны на кабель нужно припаять штекер для телевизора. Если вы являлись абонентом кабельных сетей, то данную деталь и кабель не придется даже отдельно приобретать.

Теперь что касается банок. Желательно использовать пивные емкости объемом в 1 л. Однако хорошее немецкое пиво в таких банках дорогое, а отечественное не продают.

Банки нужно откупоривать очень аккуратно. Затем надо освободить тару от содержимого, а после хорошо просушить. Далее следует при помощи самореза соединить наш экран на кабеле и банку. Ко второй нужно прикрутить центральную жилу.

Для более высокого качества изображения лучше соединять емкости и кабель при помощи пальника.

Закрепить банки необходимо на каком-либо диэлектрическом материале. Нужно учесть, что располагаться они должны на одной прямой линии. Расстояние между ними зависит от емкости. Все это подбирается лишь опытным путем.

Зигзаг

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.

Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.

Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.

С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.

Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.

Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.

Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.

Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.

Комнатная антенна МВ ДМВ

Эта конструкция предназначена для легкого и уверенного приема сигналов цифрового телевидения. Изготовить ее можно легко и очень быстро. Для этого понадобится алюминиевый или медный пруток. Длина его должна составить до 1800 мм. Данная антенна может использоваться также как наружная.

Конструкция представляет собой рамку в виде ромба. Их должно быть две. Одна выполняет роль вибратора, вторая работает в качестве рефлектора. Для приема Т2 нужно, чтобы сторона нашего ромба составляла примерно 140 мм, а расстояние между ними было 100 мм.

После того как рамка будет изготовлена, и конструкция обретет жесткость, между двумя концами нашего прутка монтируется диэлектрик. Это может быть что угодно. Форма и размеры совершенно не важны. Расстояние между двумя точками прутков должно быть примерно 20 мм. Верхние части наших ромбов нужно соединить.

Фидер можно изготовить из кабеля. Его необходимо подключить к латунным или медным лепесткам, которые должны быть уже закреплены на выводе антенны.

Если полученная конструкция не соответствует вашим ожиданиям, например, слабое качество приема или ретранслятор находится далеко, можно снабдить антенну усилителем, — и в итоге получится активная ДМВ-антенна. Она используется как в городе, так и на даче.

Самая простая рамочная антенна ДМВ

Эта конструкция напоминает цифру «ноль». Кстати, это коэффициент ее усиления. Она идеально подходит для приема T2. Данная деталь способна работать лучше, чем та продукция, что предлагается в магазинах.

Также ее называют цифровой, потому что при помощи нее можно идеально ловить цифровое вещание. Она узкополосная, а это значительное преимущество. Работает по принципу селективного клапана, что позволяет говорить о надежной защите от помех.

Для сборки потребуется обыкновенный коаксиальный кабель с сопротивлением 75 Ом, а также обычный телевизионный штекер. Лучше из всех вариантов выбирать кабель с большим диаметром. В качестве подставки можно использовать коробку из картона или что-нибудь еще.

Какой длины будет рамка, определяем при помощи программ для расчета параметров антенн. Материал для изготовления рамки можно использовать такой же, как и в кабеле. Кстати, для расчетов необходимо знать частоты цифрового вещания в вашем городе.

Центральная жила кабеля в конструкции рамки не нужна. Зачищенный провод скручивается вместе с жилой и оплеткой рамки. Затем это соединение нужно пропаять.

Конструкцию необходимо расположить на диэлектрическом основании. Лучше держать ее подальше от вашего тюнера. Важно, чтобы в антенном входе не было напряжения.

Итак, мы выяснили, как делается антенна ДМВ своими руками. Как видите, это не столь уж и сложное задание. Зато теперь можно будет смотреть любимые телепередачи в цифровом качестве. А устанавливается такая конструкция так же, как и обычная магазинная — на крыше. Можно использовать шурупы либо болтовое соединение. Устанавливать следует в надежном месте, чтобы во время порывов ветра она не слетела вместе с куском шифера. Желательно, чтобы антенна крепилась на максимально большой высоте. Таким образом вы исключите появление помех во время показа кабельного или цифрового телевидения.

Какую антенну выбрать для цифрового телевидения? Чем отличаются антенны? Как подать питание на активную антенну? Какая антенна лучше? Эти и другие вопросы на сайт

Всем привет! По роду деятельности мне очень плотно приходится сталкиваться с подключением и настройкой антенн для цифрового эфирного телевидения.

Поэтому, опираясь на полученный опыт, имею возможность поделится тем как выбрать антенну для цифрового телевидения и настроить dvb-t2 — бесплатные 20 каналов.

Быстрая навигация по статье

Какая антенна подойдёт для цифрового телевидения DVB-T2

С приходом цифрового эфирного телевидения у многих возникают вопросы связанные с выбором антенны для DVB-T2. Например!

• Можно ли использовать свою старую антенну, если таковая была?
• Подойдёт ли для этого антенна типа «Решётка»она же «Польская»
• Нужна ли мне антенна с усилителем или без него?
• если стоит вопрос о приобретении новой?
• Нужна ли разрекламированная антенна «Ключ к бесплатному телевидению»

Давайте для начала разберёмся, какие вообще бывают антенны.

Для приёма телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Бывают антенны широкополосные, это «гибрид» когда в конструкции антенны используются элементы МВ и ДМВ диапазонов.

Эти антенны легко отличить друг от друга по размерам.

У МВ диапазона элементы более длинные. Всё согласно названию.

Так в антеннах МВ элементы приблизительно от полуметра до полутора метров в длину.

А элементы ДМВ антенны, в длину все го лишь примерно от 15 до 40 см.

Именно антенна ДМВ диапазона нужна для цифрового эфирного телевидения.

Антенна метрового диапазона (МВ)

Пример антенны дециметрового диапазона (ДМВ)

Антенна широкополосная, МВ и ДМВ диапазонов.

Антенна типа «решётка»

Широкополосная антенна «Колибри»

Итак — Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. антенна с короткими элементами. Или широкополосная.

Теперь вы можете оценить, подойдёт ли ваша старая антенна для приёма телевидения в формате DVB -T2 Открытым остаётся только вопрос её исправности и эффективности в вашей местности.

Кроме разделения по принимаемым диапазонам, антенны делятся так же на…

Комнатные и наружные (Внешние) — думаю здесь с применением всё понятно.

А ещё активные и пассивные — об этом чуть позже.

Ну вот, краткий экскурс в непростую тему эфирных антенн проведён. Продолжим…

Особенности распространения телевизионного сигнала

Расстояние на которое передаётся сигнала в ДМВ диапазоне, не отличается большой зоной покрытия. Оно гораздо меньше чем в метровом диапазоне.

Для примера:

Если вы пользовались радиоприёмником, то могли заметить, что вы не сможете поймать дальние зарубежные радиостанции в FM или УКВ диапазонах, а только те что рядом, местные.
Но зато, можно целую кучу зарубежного наловить в СВ или КВ диапазонах.

Всё потому, что средние и короткие волны, как и метровые распространяются на большие расстояния, а ультракороткие, подобно как и ДМВ, на небольшие.

Данный недостаток ДМВ диапазона для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии вышек сотовой связи, их много.

Так же имейте в виду, телевизионный сигнал прекрасно отражается от встретившихся на пути объектов.

Это позволяет вести приём передач когда нет возможности антенну направить в сторону телевышки. Или же имеются препятствия для прямого прохождения сигнала.

Осмотритесь! Нет ли возможности принимать сигнал отражённый?

Так что при правильном выборе антенны и её правильной установке, вы наверняка добьётесь успеха.

Что ещё нужно учитывать при выборе антенны

Условия приёма телевизионного сигнала очень отличаются в разных местах и эти условия необходимо учитывать при выборе антенны.

Вот некоторые факторы, от которых зависит то какую антенну вам нужно приобретать и как устанавливать.

1. Мощность телевизионного передатчика и
2. Рельефа местности — горы, низины, равнины.
3. Стоящие рядом и загораживающие антенну по направлению на вышку, высокие, густые деревья.
4. Застроенность высотными зданиями и ваше расположение по отношению к этим зданиям и вышке.
5. Этаж на котором вы живёте — чем выше, тем проще понадобится антенна.
6. Возможность или невозможность повернуть антенну в сторону передающей вышки.

Активная и пассивная антенны — в чём отличие?

Антенны любых видов могут быть так же активными или пассивными.

Пассивные антенны — это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Активная антенна — в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания.
Усилитель помогает поднять уровень принимаемого сигнала в зонах неуверенного приёма.

Как подключить питание на усилитель активной антенны, несколько способов

Усилители антенн питаются напряжением 12 или 5 вольт. Но в последнее время, всё больше, производители нацелены на производство антенн имеющих пяти вольтовое питание.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой для DVB-T2.

Три способа подключения

А) Использовать специальный блок питания с сепаратором который выдаёт напряжение соответствующее вашему усилителю.

Цель сепаратора — разделить. Он пропускает напряжение на антенну, но не пропускает его в гнездо телевизора. Однако, при этом не возникает препятствий сигналу от усилителя антенны, поступающему в телевизор.

Б) Если применяется приставка DVB-T2. Напряжение 5 вольт можно подать прямо с приставки. Причём для любых усилителей и на 5 и на 12 вольт.

Для этого не нужен какой либо дополнительный провод, блок питания и прочее. Напряжение 5 вольт, с антенного гнезда приставки, прямо по антенному кабелю, пойдёт к усилителю.

Нужно только включить это питание непосредственно из меню приставки. Зайти в раздел настроек и найти пункт «Питание антенны ВКЛ- ВЫКЛ» выбрать ВКЛ, и выйти из меню (в различных моделях приставок названия этих пунктов могут отличаться)

В) Если у вас ЖК телевизор с уже встроенным тюнером DVB-T2 то кроме способа под литерой А) можно сделать следующее.

Придётся приобрести специальный переходник для питания усилителя от любого USB порта, в первую очередь рассматривается USB порт самого ЖК телевизора. Но можно подключится и к любому зарядному устройству с выходом USB

Какую выбрать антенну — рассмотрим примеры

Как вы поняли из всего сказанного выше, выбирая для себя антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живёте в городе где имеется передатчик сигнала DVB-T2. Или в населённом пункте, недалеко в 5-15 км от передатчика.

Скорее всего для вас подойдёт комнатная антенна, даже самая простая. Особенно, если вы живёте выше первого этажа.

А находясь не далеко от вышки, даже простого куска провода вместо антенны, может быт достаточно.

Учитывая распространённость вышек и довольно большое количество мест с уверенным сигналом, этим пользуются мошенники, предлагая различные, по сути

При описанных выше условиях, они будут неплохо работать.

Но учтите, количество каналов будет не более того которое транслирует телевышка в вашей местности! А никак не 100 и не 200 как обещает реклама.
Потому возникает вопрос, а нужно ли отваливать несколько сотен, а то и тысяч, за обычную комнатную антенну из рекламы?!

Вот несколько недорогих, компактных вариантов антенн, для условий где имеется хороший сигнал.

Комнатная антенна для мест с близким расположением к вышке.

Комнатная антенна для мест с близким расположением к вышке. Ещё вариант

Этот вариант, может работать в немного более сложных условиях чем предыдущие два, особенно версия с усилителем.

Комнатная антенна — особенности применения

Правильное место для комнатной антенны, это не то место где она будет хорошо смотреться и удобно стоять, это то место, где она будет хорошо принимать сигнал. И эти два обстоятельства — «смотреться» и «принимать» не всегда совпадают.

Потому как часто лучшим, а порою единственным местом где можно поймать сигнал, это место у окна выходящего в сторону телевышки. Принимайте это во внимание!

Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно.

Но есть комнатные антенны, которые имеют в своём корпусе встроенный блок питания. Они так же имеют сетевой шнур для подключения к розетке. Ну и конечно кабель для подключения к телевизору.

Это может показаться удобным, но увы это не всегда так.
Часто, место где антенна способна принимать ТВ сигнал, находится совсем не рядом с телевизором и розеткой, а например у окна.

И в таком случае, короткий сетевой шнур станет препятствием к тому что бы расположить антенну в правильном месте. Помимо кабеля придётся ещё и удлинитель тянуть. В общем куча проводов.

Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика.

Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в самом начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри».

В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с длиной стрелы примерно 80 см идёт уверенный приём без необходимости поднимать антенну выше двух метров от земли.

Можно так же вести приём на хорошую активную, комнатную антенну.

В некоторых домах даже с первого этажа, если имеется окно по направлению к вышке или возможность принимать отражённый сигнал от соседних зданий.
Этаж выше второго значительно повышает вероятность успеха.

Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя.

Антенна для сложных условий приёма сигнала

Например активная антенна фото которой ниже, в нашей местности вытягивает сигнал с расстояния в 60 и более км. Успешно применяется в самых трудных местах, в домах находящихся в сильной низине, её длина примерно 1,7 метра, но есть антенны и под 4 метра длины.

Кроме длинны, в трудных условиях или при сильной удалённости от телевышки играет важную роль наличие усилителя, т.е. антенна должна быть активной.

Есть варианты мощных антенн, где вместо одной стрелы используется сразу три, так способность антенны усиливать сигнал за счёт только конструкции сильно увеличивается.

А в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.

Но впечатлившись этой антенкой, не спешите бежать за нею. Она нужна лишь при действительно очень, очень сложных условиях приёма.

В большинстве случаев достаточно других, гораздо более дешёвых вариантов. К тому же если в вашей местности сигнал и так сильный, то усилитель в антенне будет только мешать.

Здесь как раз тот случай когда кашу маслом можно испортить. Пример этому описан ниже.

Польская антенна решётка для цифрового телевидения

В некоторых случаях антенна «Решётка» может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко.

Не раз однако сталкивался с ситуацией, когда используя свою старую антенну — Полячку (Решётку) люди не могли добиться от неё сигнала цифрового вещания.

Либо вообще, либо сигнал периодически «отваливался» картинка сыпалась на кубики, наблюдалось подвисание изображения и звука. Мог пропадать один из пакетов цифрового телевидения, в то время как другой нормально работал.

Проблема этих явлений в переусилении сигнала.

Выход есть, рассмотрим варианты….

1) Иногда просто достаточно отключить блок питания антенны из розетки и всё. Но это помогает не всегда и тогда нужны более серьёзные меры.

2) Снизить напряжение питания усилителя используя регулируемый блок питания. Или подать питание непосредственно с приставки минуя сепаратор штатного блока питания антенны, установив обычный штекер.

3) Добраться до платы усилителя, той платки что стоит на самой антенне, и подключить всё без усилителя.

4) Выбросить эту старую полуразвалившуюся антенну и купить нормальную, ДМВ диапазона.

P.S. Новая, типа решётка.

Надеюсь эта статья будет кому-то полезной, оставляйте свои отзывы, комментарии, делитесь своим опытом.

P.S. Если приобретаете новую антенну, но не уверенны подойдёт ли она вам, спросите у местных продавцов занимающимися антеннами.

Бывает они неплохо осведомлены о том, какую антенну лучше взять ориентируясь именно по вашему месту проживания.

И договаривайтесь о возможности, если вдруг не подойдёт, поменять на антенну другого типа. По крайней мере в моём магазине это возможно.

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно. Затраты минимальные, качество неплохое. И самый важный момент — ТВ антенна своими руками может быть сделана за полчаса-час и потом, в случае необходимости, легко повторяется…

Цифровое телевидение в формате DVB-T2 передается в диапазоне ДМВ, причем цифровой сигнал или есть, или его нет. Если сигнал принимается, то картинка получается хорошего качества. В связи с этим. для приема цифрового телевидения подходит любая дециметровая антенна. Многим радиолюбителям знакома телеантенна, которую называют «зигзагообразная» или «восьмерка». Эта ТВ антенна своими руками собирается буквально за считанные минуты.

Для уменьшения количества помех сзади антенны ставят отражатель. Расстояние между антенной и отражателем подбирают экспериментально — по «чистоте» картинки

Можно на стекле прикрепить фольгу и получить неплохой сигнал….

Медная трубка или проволока — оптимальный вариант, хорошо гнется, легко пр

Делать ее очень просто, материал — любой токопроводящий металл: трубка, прут, проволока, полоса, уголок. Принимает она, несмотря на простоту, хорошо. Выглядит как два квадрата (ромба), соединенных между собой. В оригинале за квадратом располагается отражатель — для более уверенного приема сигнала. Но он больше нужен для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись и без него или установить потом, если прием будет чересчур слабым.

Материалы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. В этом случае сделать все можно буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но надо будет какое-то приспособление чтобы выгнуть рамки нужной формы. Проволоку же можно гнуть молотком, закрепив ее в тисках.

Также потребуется коаксиальный антенный кабель требуемой длины, штекер подходящий к разъему на вашем телевизоре, какое-то крепление для самой антенны. Кабель можно брать с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если делается ТВ антенна своими руками для установки на улице, обратите внимание на качество изоляции.

Крепление зависит от того, где вы собираетесь повесить самодельную антенну для цифрового телевидения. На верхних этажах можно попробовать использовать ее как домашнюю и повесить на шторы. Тогда нужны крупные булавки. На даче или если выносить самодельную телеантенну на крышу, надо будет крепить ее к шесту. Для этого случая ищите подходящие фиксаторы. Для работы еще понадобится паяльник, наждачная бумага и/или напильник, надфиль.

Нужен ли расчет

Для приема цифрового сигнала нет необходимости считать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого в оригинальную конструкцию (на фото выше) внесены некоторые изменения (дальше по тексту).

При желании можете сделать расчет. Для этого надо узнать на какой волне транслируется сигнал, разделить на 4 и получить требуемую сторону квадрата. Чтобы получить требуемое расстояние между двумя частями антенны, делайте наружные стороны ромбов чуть длиннее, внутренние — короче.

Чертеж антенны «восьмерки» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «наружной» (В1) — 14 см.

За счет разницы длин образуется расстояние между квадратами (они соединяться не должны). Два крайних участка делают длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаивается коаксиальный антенный кабель.

Изготовление рамки

Если посчитать все длины, получится 112 см. Отрезаем проволоку или тот материал, который у вас есть, берем пассатижи и линейку, начинаем гнуть. Углы должны быть под 90° или около того. С длинами сторон можно немного ошибаться — это не смертельно. Получается так:

• Первый участок — 13 см + 1 см на петлю. Петлю можно согнуть сразу.
• Два участка по 14 см.
• Два по 13 см, но с поворотом в противоположную сторону — это место перегиба на второй квадрат.
• Снова два по 14 см.
• Последний — 13 см + 1 см на петлю.

Собственно рамка антенны готова. Если все удалось сделать правильно, между двумя половинами в середине получилось расстояние 1,5-2 см. Могут быть небольшие расхождения. Далее петли и место перегиба зачищаем до чистого металла (обработать наждаком с мелким зерном), залудить. Две петли соединить, обжать пассатижами чтобы держались крепко.

Подготовка кабеля

Берем антенный кабель, осторожно зачищаем. Как это делать показано на пошаговом фото. Зачистить кабель надо с двух сторон. Один край будет крепиться к антенне. Тут зачищаем так, чтобы провод торчал на 2 см. Если получилось больше, лишнее (потом) можно будет отрезать. Экран (фольгу) и оплетку скрутить в жгут. Получилось два проводника. Один — центральная моножила кабеля, второй — скрученный из множества проводков оплетки. Оба нужны и их нужно залудить.

Ко второму краю подпаиваем штекер. Тут достаточно длины 1 см или около того. Также сформировать два проводника, залудить.

Штекер в тех местах, где будем проводить пайку, протереть спиртом или растворителем, зачистить наждаком (можно надфилем). На кабель надеть пластиковую часть штекера, теперь можно начинать пайку. К центральному выходу штекера припаиваем моножилу, к боковому — многожильную скрутку. Последнее — обжать захват вокруг изоляции.

Дальше можно просто накрутить пластиковый наконечник, в можно залить клеем или токонепроводящим герметиком (это важно). Пока клей/герметик не застыл, быстро собираем штекер (накручиваем пластиковую часть), убираем излишки состава. Так штекер будет почти вечным.

DVB-T2 ТВ антенна своими руками: сборка

Теперь осталось соединить кабель и рамку. Так как мы не привязывались к конкретному каналу, припаивать кабель будем к средней точке. Это увеличит широкополосность антенны — принимать будет больше каналов. Потому второй разделанный конец кабеля припаиваем к двум сторонам посередине (те, которые зачищали и лудили). Еще одно отличие от «оригинальной версии» — кабель не надо обводить по рамке и припаивать внизу. Это тоже расширит диапазон приема.

Собранную антенну можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте для начала найти место, где ловится лучше. Если положительных изменений нет, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Она стоит копейки. К ней припаять штекер и рамку. Попробовать с ней. Если «ловит» лучше — дело в плохом кабеле. В принципе, можно работать и на «лапше», но недолго — она быстро придет в негодность. Лучше, конечно, поставить нормальный антенный кабель.

Для защиты места соединения кабеля и рамки антенны от атмосферных воздействий, места пайки можно замотать обычной изолентой. Но это способ ненадежный. Если не забудете, можно перед пайкой надеть несколько термоусадочных трубок, чтобы с их помощью заизолировать. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток). В качестве «корпуса» можно использовать крышки на 5-6 литровые баллоны с водой, обычные пластиковые крыши на банки и т.п. В нужных местах делаем углубления — чтобы рамка «улеглась» в них, не забываем про вывод кабеля. Заливаем герметизирующим составом, ждем пока схватится. Все, ТВ антенна своими руками для приема цифрового телевидения готова.

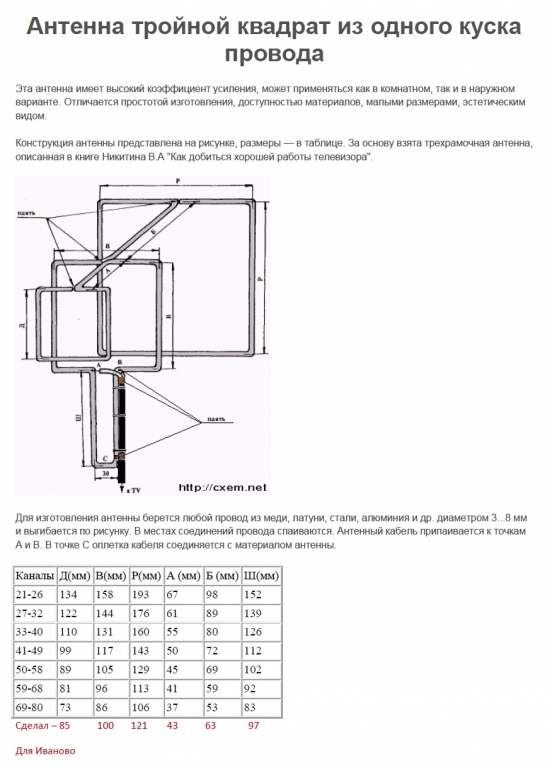

Самодельная антенна двойной и тройной квадрат

Это узкополосная антенна, которая используется если принимать надо слабый сигнал. Она может даже помочь, если более слабый сигнал «забивается» более мощным. Единственный недостаток — нужна точная ориентация на источник. Эту же конструкцию можно сделать чтобы принимать цифровое телевидение.

Можно сделать и пять рамок — для более уверенного приема

Красить или лакировать нежелательно — ухудшается прием. Такое возможно только в непосредственной близости с передатчиком

Достоинства этой конструкции — прием будет уверенным даже на значительном расстоянии от ретранслятора. Только надо будет конкретно узнать частоту вещания, выдержать размеры рамок и согласующего устройства.

Конструкция и материалы

Делают ее из трубок или проволоки:

• 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
• ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Антенна двойной квадрат представляет собой две рамки, соединенных двумя стрелами — верхней и нижней. Меньшая рамка — вибратор, большая — рефлектор. Антенна, состоящая из трех рамок дает больший коэффициент усиления. Третий, самый маленький, квадрат называется директор.

Верхняя стрела соединяет середины рамок, может быть сделана из металла. Нижняя — из изоляционного материала (текстолит, геттинакс, деревянная планка). Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Активная рамка — вибратор — имеет разомкнутый контур. Ее концы прикручиваются к текстолитовой пластине размером 30*60 мм. Если сделаны рамки из трубки, края расплющивают, в ни проделывают отверстия и через них крепят нижнюю стрелу.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя ее часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метров от уровня рамок антенны.

Размеры

Все размеры для изготовления этой ТВ антенны своими руками приведены в таблицах. Первая таблица — для метрового диапазона, вторая — для дециметрового.

В трехрамочных антеннах расстояние между концами вибраторной (средней) рамки делают больше — 50 мм. Остальные размеры даны в таблицах.

Подключение активной рамки (вибратора) через короткозамкнутый шлейф

Так как рамка — симметричное устройство, а подключить ее надо к несимметричному коаксиальному антенному кабелю, необходимо согласующее устройство. В данном случае обычно используют симметритрующий короткозамкнутый шлейф. Его делают из отрезков антенного кабеля. Правый отрезок называют «шлейф», левый — «фидер». К месту соединения фидера и шлейфа крепится кабель, который идет к телевизору. Длинна отрезков выбирается исходя из длины волн принимаемого сигнала (смотрите таблицу).

Короткий отрезок провода (шлейф) разделывают с одного конца, удалив алюминиевый экран и скрутив оплетку в плотный жгут. Его центральный проводник можно срезать до изоляции, так как он не играет значения. Разделывают и фидер. Тут тоже удаляют алюминиевый экран и скручивают оплетку в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оплетку шлейфа и центральный проводник фидера припаиваются к левому концу активной рамки (вибратору).
• Оплетка фидера припаивается к правому концу вибратора.
• Нижний конец шлейфа (оплетку) соединяют с оплеткой фидера с помощью жесткой металлической перемычки (можно использовать проволоку, только убедиться в хорошем контакте с оплеткой). Кроме электрического соединения она еще задает расстояние между участками согласующего устройства. Вместо металлической перемычки можно закрутить в жгут оплетку нижней части шлейфа (снять изоляцию на этом участке, удалить экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты спаять между собой легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними — около 50 мм (возможны некоторые отклонения). Для фиксации расстояния используют фиксаторы из диэлектрического материала. Также можно прикрепить согласующее устройство к текстолитовой пластине, например.
• Кабель, идущий к телевизору припаивается к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводником. Для уменьшения количества соединений фидер и кабель к телевизору можно сделать единым. Только в том месте, где должен заканчиваться фидер надо снять изоляцию чтобы можно было установить перемычку.

Это согласующее устройство позволяет избавиться от помех, расплывшегося контура, второго размытого изображения. Особенно оно пригодиться на большом расстоянии от передатчика, когда сигнал будет забиваться помехами.

Другой вариант тройного квадрата

Чтобы не подключать короткозамкнутый шлейф, вибратор антенны тройной квадрат делают удлиненным. В этом случае можно подключать кабель напрямую к рамке как показано на рисунке. Только высота, на которой припаивается антенный провод, определяется в каждом случае индивидуально. После сборки антенны проводят «испытания». Подключают кабель к телевизору, центральный проводник и оплетку передвигают вверх/вниз, добиваясь лучшего изображения. В том положении, где картинка будет наиболее четкой, припаивают отводы антенного кабеля, места пайки изолируют. Положение может быть любым — от нижней перемычки, до места перехода на рамку.

Иногда одна антенна не дает требуемого эффекта. Сигнал получается слабым изображение — черно-белым. В этом случае стандартное решение — установить усилитель телевизионного сигнала.

Самая проста антенна для дачи — из металлических банок

Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).

Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете , можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.

Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Кроме банки и кабеля потребуется еще:

• радиочастотный соединитель RF-N;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288. 531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173. 497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143. 391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Антенна для цифрового ТВ своими руками

При разработке самодельной антенны для цифрового ТВ — DVB-T2, внимание акцентируется на ДЦВ диапазон, популярный еще в 90-ых. На основе разработки известного инженера Харченко К. П, мы будем создавать апертурную антенну, где в качестве излучателя используется конструкция зигзаговой формы (в виде бабочки). Как известно, сигнал передается волнами с горизонтальной поляризацией.

Ниже описанный способ подходит даже при слабом сигнале – около 500 МГц. Все размеры и габариты антенны взяты напрямую по формуле Харченко. Поэтому для ДЦВ диапазона антенна в форме бабочки будет лучшим решением. Замечено, что данная конструкция также улучшает связь модемов и повышает скорость работы интернета, но в данном случае мы рассматриваем самодельную антенну для цифрового телевидения.

Как создать самодельную антенну DVB-T2 для цифрового ТВ

При создании данной антенны используются простые материалы и Вам не составит труда найти их в той же комплектации, либо заменить аналогами. Итак, для создания самодельной антенны потребуется:

• Баллончик с краской;
• Растворитель, либо ацетон;
• Барбекюшная решетка;
• Сверла к обычной дрели;
• Обычный телевизионный кабель, но строго не более 10 метров;
• Труба ПВХ полметра с диаметром 20 мм;
• Металлические дюбеля для гипсокартона;
• Медный провод диаметра 2-3. 5 мм;
• Тонкие металлические пластины – 2 шт.

Помимо материала, нам также потребуются инструменты:

• Шуруповерт с насадкой;
• Молоток, кусачки, плоскогубцы;
• Рулетка, карандаш, нож малярный;
• Пистолет с термоклеем;
• Достаточно мощный паяльник на 100 Вт.

Только при наличии всех вышеописанных предметов можно приступить к созданию самодельной антенны. Вышеописанные материалы можно найти в любом хозяйственном магазине. Инструменты также можно приобрести там. В любом случае, у настоящего мастера, данный арсенал всегда под рукой. Если Вы еще хорошо разбираетесь в электрике, то Вам вовсе не составит труда собрать конструкцию по инструкции ниже.

Поэтапное создание антенны для цифрового телевидения самостоятельно

• Для начала необходимо отмерять медный провод, либо алюминиевую трубку диаметром 12 мм. Необходимо зачистить изоляцию и посередине сделать изгиб на 90 градусов. Лучше всего пользоваться тисками с молотком. Каждая сторона бабочки составляет 125 мм. Замеряем рулеткой предварительно перед сгибанием.
• Когда бабочка (зигзаг) будет полностью готова – необходимо при помощи паяльника залужить концы и желательно со всех сторон. Также спаять концы.
• Зачистить кабель коаксиальный 4-5 см. Внешний проводник припаивается к медной жиле на месте изгиба, но в противоположном месте от предыдущей спайки.
• Зачищаем изоляцию внутреннего проводника и после делаем обмотку изгиба в центре рамки (антенный провод).
• При помощи термоклея скрепляем провод с конструкцией.

На этом основной каркас готов, но дальше необходимо заняться подготовкой рефлектора из барбекюшницы. Выбрали именно данный материал, т.к. он имеет неплохое покрытие от ржавчины и коррозии, поэтому прослужит достаточно долго.

• Барбекюшница не должна быть меньше получившейся конструкции в форме бабочки. Ставим нашу получившуюся конструкцию на сеточку и отмечаем места для крепления краев нашей антенны.
• Используем металлические пластины для крепления. Загибаем их в местах для крепления, предварительно сделав отверстия сверлом.
• Отрезаем два куска трубок ПВХ по 75 мм и на концах горизонтально прикручиваем шуруп. Также крепим трубки на металлические пластины.
• Крепим нашу бабочку к стойкам из ПВХ трубок, предварительно залужив всю конструкцию.
• Фиксируем кабель при помощи подтяжки, либо термоклея.

Краска используется для довершения внешнего вида антенны. Ведь, чтобы она выглядела однородно – её рекомендуется окрасить. Это также даст положительный эффект на защите.

Если Вы хотите узнать более детально, как создать антенну своими руками – смотрите видео:

4.9 / 5 ( 7 голосов )

Простая антенна для цифрового ТВ DVB-T2 своими руками.

Цифровая антенна своими руками

Цифровое кодирование телевизионного сигнала позволяет доставлять его на приемник, сводя к минимуму любые потери. Телевизору необходима антенна для DVB-T2 для поддержки этой технологии. Сделать такое устройство своими руками намного дешевле, чем купить готовое, заплатив за него около 3 тысяч рублей. Наземное цифровое телевидение заменяет все аналогичные передачи сигналов, предлагая высококачественное вещание и множество каналов.

Изменения в эфире

Изготовление антенны для старого лампового телевизора когда-то считалось престижным и показывало уровень мастерства; В современном мире не угасает интерес к самодельным устройствам, и многие делают наземные антенны DVB-T2 своими руками. Производители промышленного оборудования адаптируются к изменившимся условиям приема, подключая современную электронику к стандартным известным конструкциям, совершенно не обращая внимания на то, что основным условием работы антенны является ее взаимодействие с вещательным сигналом.

В последние годы почти все вещание происходит в диапазоне DVB-T2, что делает антенно-фидерную систему передающих станций дешевле и проще с экономической точки зрения. Периодическое обслуживание требует меньшего количества высококвалифицированного персонала и делает его работу менее вредной и опасной.

Передатчики телевизионного вещания покрывают сигналами все крупные города и малонаселенные деревни, поэтому становится важным ловить волны от необслуживаемых маломощных станций в отдаленных районах, если установлена ​​антенна для приема DVB-T2, сделанная из подручных материалов самостоятельно Руки.

В связи с расширением строительства железобетонных конструкций в черте города существенно изменились условия распространения сигнала в населенных пунктах. Многоэтажные дома с металлическим каркасом — это своего рода зеркала, которые несколько раз отражают волны, пока они полностью не затухают.

Многие телеканалы транслируются в современном эфире. Цифровой сигнал отличается от других тем, что он либо есть, либо нет, среднее положение не указано. Другие системы передачи отличаются тем, что каналы по-разному воспринимают помехи, что снижает качество их трансляции, иногда изображение может просто пропадать.Антенна для DVB-T2, сделанная своими руками, позволит вам принимать одинаковый сигнал для всех каналов, которые показывают одинаковую качественную картинку.

Сигнал цифрового вещания отличается тем, что на него не влияют помехи. Если он на полтора децибела выше шума, то прием будет хорошим. На затухание сигнала влияет рассогласование кабеля или фазовые искажения в любом месте передачи от камеры к тюнеру, и изображение может рассыпаться на мелкие части даже при сильном сигнале.

Основные особенности изготовления антенны

Перед DVB-T2 своими руками следует изучить принцип ее работы.

Для захвата цифрового сигнала требуется, чтобы его было очень просто построить даже из простого кабеля, сделав правильный расчет.

Теоретически цифровые сигналы легко передаются в дециметровом диапазоне и могут приниматься любым типом антенны, но на самом деле это не всегда так.

Телевизионную антенну можно сделать своими руками с минимальными затратами и без помощи посторонних, но следует помнить, что полученное устройство по качеству приема уступает профессиональным устройствам.

Требования к антеннам

Новые условия вещания, распространения и приема в эфире изменили основные требования, которым телевизионные антенны должны отвечать своими руками. DVB-T2 отменил ранее значимые коэффициенты направленного и защитного действия. В современных устройствах они не имеют значения, так как воздух загрязнен, и даже небольшие проникающие помехи можно устранить только с помощью электроники. В то же время собственное усиление антенны (CA) играет важную роль.

Антенна, которая хорошо отслеживает трансляцию, имеет запас мощности для принимаемого сигнала, что позволяет электронике отсеивать его от помех и шумов. Современная антенна для DVB-T2, сделанная вручную, естественным образом сохраняет электрические характеристики и не адаптируется к допустимым параметрам с помощью инженерных приемов. Согласование происходит во всем диапазоне рабочих частот без использования балансировочных устройств.

Амплитудно-частотные характеристики антенны

Антенна сделана максимально гладкой, фазовые искажения возникают из-за резких выбросов и провалов.Одночастотные антенны растягиваются в приемлемом соотношении шум / сигнал, что позволяет им принимать до 40 каналов. Но они дополнительно оснащены согласующими усилителями, поглощающими волны или искажающими индикаторы фазы.

Самая эффективная цифровая антенна DVB-T2 сделана вручную:

• частотно-независимая — с низкими характеристиками, но дешевая и простая в изготовлении, рассчитанная в короткие сроки, предназначена для приема в относительно чистом воздухе при небольшое расстояние от передающей станции;

Периодическая полоса

• , улавливая все волны в пространстве, отлично их сортируя, отличается простой конструкцией, идеально работает в паре с более свободным на протяжении всего приема.

Если говорить о конструкции, то самая простая антенна DVB-T2 изготавливается вручную в «восьмерке», «польском» и «квадратном» вариантах.

Антенна типа «восьмерка»

Относится к простым в сборке устройствам, выполненным в виде стандартной восьмерки, с которой удален отражатель. Идеальный материал — это алюминиевая полоса, уголок, камера, шина и другой профиль. Верхний размер 140 мм, длина боковой части 130 мм, но эти размеры являются ориентировочными, при изготовлении их нельзя выдерживать точно с точностью до миллиметра.

Для начала отрезаем провод длиной 112 см, начинаем гнуть первую часть длиной 140 мм, из которых 130 мм идет на антенну, а 10 мм остается на петлю. Следующие две секции сгибают поровну на длину 140 мм, следующие две — по 130 мм, следующую пару по 140 мм, затем еще 140 мм, затем 130 мм и делают вторую петлю. Соединения предварительно очищены, соединены и спаяны; они также являются контактами для крепления жилы кабеля.

Кабель и вилка зачищаются скальпелем и напильником.После пайки стыки заделывают и заклеивают клеем из горячего пистолета. Если говорить о заглушке, то клей заливается в клеевой шов, затем в полость заглушки, потом удаляются излишки. Стык собирается настолько быстро, что клеящая масса не затвердевает. В результате получается стабильно прочное и эластичное соединение. Для контакта зачищаем концы кабеля со стороны вилки на 1 см, со стороны антенны — на 2 см.

Цифровая комнатная антенна DVB-T2 своими руками при подключении пайкой также герметизируется клеем, где рекомендуется установить жесткую рамку в месте соприкосновения в соответствии с размером стыка.Если устройство сделано под себя и будет жестко фиксироваться в процессе эксплуатации, а передача не нужна, то каркас не делается. Устройство данного типа легко улавливает цифровые сигналы в зоне прямой видимости телебашни на расстоянии до 10 км при установке на открытом воздухе.

Использование «польской» антенны

«Польская» антенна получила свое название еще во времена бывшего Советского Союза как надежное устройство для приема сигналов советского телевидения, а также каналов дециметрового диапазона.Цифровое вещание практически не принимает из-за невысокой эффективности. Некоторые любители пытаются довести конструкцию до совершенства, укоротив длинные дециметровые усы и убрав отражатель. В некоторых случаях такое изменение позволяет скорректировать изображение в цифровом формате, но нельзя говорить о гарантированном получении надежного результата. Говоря о польских устройствах, можно отметить качественную работу усилителя, эффективно работающего с цифровым сигналом.

Тип антенны «квадрат»

Такая комнатная антенна DVB-T2, сделанная вручную, представляет собой модифицированную копию стандартной конструкции, известной как «три квадрата», в которой имеется шесть компонентов и предусмотрен согласующий трансформатор. Самодельная антенна этого типа уверенно справляется с приемом цифровых телеканалов на расстоянии до 10 км по прямой; для больших расстояний требуется усилитель сигнала.

Конструкция антенны проста в реализации. Основной конструктивный элемент состоит из круглой алюминиевой проволоки и одножильных проводов.Провод изгибается так, чтобы получилось шесть квадратов, и делается согласующий отвод, который представляет собой трансформатор высоких частот, так что кабель и антенна DVB-T2 с усилителем объединяются в соответствии с сигналом. Своими руками припаивают провода к точкам, обматывают их медной проволокой и возятся паяльником.

Кабель крепится к антенне специальными зажимами или обычной изолентой. Подключение кабеля осуществляется при укладке опоры, используя деревянную планку или другой материал.При установке в помещении или на открытом воздухе основным условием является точная настройка на телебашню. Делается это с помощью навигатора, при отсутствии прямой видимости направление указывается с учетом получения мощного сигнала.

Антенное устройство для пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

С помощью толстого шила или отвертки проделайте аккуратные отверстия в горлышках каждой из двух банок, затем вверните в них винты.Концы кабеля освобождаются от оплетки, медные провода очищаются ножом от лака и крепятся под шляпки саморезов. Паять получившееся соединение очень хорошо, но не обязательно.

Цифровая антенна DVB-T2 сделана практически вручную, она остается на подготовленной рейке или трубе для крепления банок так, чтобы между ними оставалось расстояние 7,5 см. Второй конец кабеля снабжен стандартной вилкой, которая подключается к приемник, устройство устанавливается в месте, где сигнал лучше всего фиксируется.Размещение этого типа устройства на открытом воздухе требует надежной защиты от атмосферных воздействий. Делается это любым водонепроницаемым материалом; Часто используются большие пластиковые бутылки. Антенна принимает до 15 каналов спутникового ТВ и цифрового вещания.

Использование приборов и усилителей

На определенном расстоянии от телебашни антенна способна принимать сигналы без установки дополнительных усилительных устройств. Для приема сигнала с большого расстояния они снабжены усилителем волн с отдельным источником питания.Устройство располагается рядом с тюнером, согласующее устройство изготавливается дополнительно, для его изготовления необходимы: потенциометр

• для регулировки усиления;
• стандартные изолирующие дроссели L4 и L3;
• катушки L2 и L1 намотаны по размерам из справочника;
• металлический экран для отделения выходных цепей от цепи устройства.

Усилители устанавливаются не дальше 3-х метров от места установки DVB-T2 антенны от кабеля, при этом на ее контакты подается питание от собственного блока.При установке антенны возле вещательной вышки не рекомендуется дополнительно использовать усилитель, так как сильный сигнал ухудшает изображение и оказывает дополнительное влияние на всю конструкцию. Рекомендуемая длина кабеля — три метра, более крупный провод приведет к дисбалансу в балуне.

Использование симметризатора

Это устройство необходимо для любого типа антенны, независимо от того, была ли она изготовлена ​​на заводе или в мастерской. Антенна для DVB-T2, сделанная вручную, дает хорошее качество изображения при подключении к тюнеру.Если длина кабеля более 10 м, то при установке вне здания наблюдаются несоответствия сопротивления внешнего пространства и кабеля. В этом случае требуется использование симметризатора в комплексном решении антенной системы, что значительно улучшает качество изображения на экране.

Прокладка кабеля и установка антенны

Главное правило — устанавливать антенну на высоте. Если в помещении этого сделать нельзя, нужно отнести прибор к внешней стене.Для установки антенны в частном здании операторы цифрового вещания полагаются на высоту устройства 10 м. Если антенна расположена на первом этаже дома, то соседние металлические конструкции и промышленные объекты ухудшают прием.

При размещении антенны под навесом или крышей дома обращайте внимание на материал крыши — он не должен содержать в составе металлизированного покрытия или напыления. Металлочерепица, гофрированный картон, утюг или изоляция из фольги создают значительные помехи для приема сигнала цифрового телевидения.

Для высоко расположенных приемных антенн на металлической мачте или стержне предусмотрен стальной стержень размером не менее одного метра, к которому подключается заземляющий провод. Устройство, расположенное на крыше, входит в общую систему заземления дома.

Кабель не выводится через дымовые и вентиляционные каналы, не навешивается на существующие электрические провода, даже если они выглядят более чем надежными. Отверстия в стенах имеют наклон, чтобы влага с улицы не попадала в помещение, используйте специальные заглушки, имеющиеся в продаже.Если антенна сделана добротно и правильно, берите кабель и розетки качественно, так как после отделки стен сложно переделать кабель в стене и заменить на более надежный.

Соблюдение мер безопасности при установке антенны

Перед установкой или регулировкой уже установленной антенны на высоте убедитесь, что это безопасно:

• не забираться на плохо закрепленные и шаткие конструкции, если они высокие -высотные работы связаны с опасностью, необходимо надеть монтажный пояс и прикрепить его к неподвижной части конструкции здания;
• нельзя держать конец за помощника без предварительного закрепления; в случае падения помощник не будет удерживать в руках вес тела; №
• Запрещается самостоятельно подниматься на высоту, при обледенении конструкций, ходить по старой крыше, наступать на соединительные швы;
• Не устанавливайте антенну в дождь или туман.

В заключение следует сказать, что сделать собственное приемное устройство для просмотра цифрового телевидения достаточно просто. DVB-T2 — антенна ручной работы — по качеству (при соблюдении верной технологии) она почти не уступает магазинным аналогам. Стоимость материалов сэкономит вам приличную сумму денег, что для некоторых важно.

Телевизионная антенна

— когда возникает необходимость сделать выбор, многие затрудняются выяснить, какую антенну купить для бесплатного приема цифрового телевидения.По этой причине многие люди покупают антенну для рекламных трюков, и есть большая вероятность приобрести неважную антенну за большие деньги.

Здравствуйте дорогие читатели! С автором этого блога Виталий на связи! В своей предыдущей статье на эту тему я говорил об антенне, известной как «ключ к цифровому телевидению». И читатели этой статьи очень часто задаются вопросом, какую антенну выбрать?

Чтобы ответить сразу на большинство этих вопросов, было решено написать еще одну статью, в которой будет подборка антенн, рекомендованных мной и другими специалистами. А также некоторые пояснения и рекомендации. Пожалуйста, прочтите их внимательно, возможно, это прояснит некоторые из ваших вопросов.

П.С. В статье перечислены названия антенн, но учтите, что у разных производителей они могут отличаться. Это значит, что антенны подобного типа и характеристик могут иметь название LOCUS, DELTA, MERIDIAN, ETHER и т.д. Поэтому ориентироваться на данные названия не обязательно, смотрите на внешний вид!

Все изображения в статье будут пронумерованы, но это только для того, чтобы я мог легко указать рекомендуемые антенны, если позже об этом спросят.В этой нумерации нет оценок! Только для удобства. Так! Идти!

Быстрая навигация по артикулу

Комнатные антенны

Комнатная антенна Sirius 2.0 без усилителя. Разработан для использования в зонах с сильным сигналом. Это населенные пункты, в которых есть передающие башни и на небольшом расстоянии от них 5-15 км. С прямой видимостью. Коэффициент усиления 5 дБ. Подобные антенны можно выполнить с усилителем, но это не делает их пригодными для сложных условий приема сигнала.

Комнатная антенна с усилителем DVS-Z2. Хоть эта антенна и имеет большое усиление, до 32 дБ (за счет усилителя), толку от нее будет мало. Также рекомендую использовать в зонах уверенного приема и на небольших расстояниях от вышки 5-15 км. С прямой видимостью. Такую антенну хорошо использовать в городе для приема отраженного сигнала; в этом может пригодиться усилитель. И питается он через антенный штекер напряжением 5 вольт.

Следующая группа комнатных антенн

Имеют примерно одинаковые характеристики.Это пассивные (без усилителя) антенны. Коэффициент усиления сигнала 4-7 дБ. Но они будут несколько эффективнее указанных выше антенн.

Это неплохие антенны, их можно успешно использовать для приема цифрового телевидения как в зонах сильного сигнала, так и на некотором удалении от телебашен. Например, я получаю сигнал с такими антеннами с расстояния около 20 км. и с первого этажа, но не всем так везет!

Все зависит от многих факторов.Мощность передатчика, местность, засорение высотными зданиями…. В общем, если на пути от вас к телебашне ничего очень близко нет, то эти антенны вполне могут справиться.

Комнатные антенны с усилителем

Эти антенны выполняют примерно ту же работу, что и антенны без усилителя. Но в некоторых случаях усилитель полезен и помогает довести ослабленный сигнал до приемлемого уровня. Их можно использовать не только в областях хорошего сигнала, но и, скажем, немного сложного или отраженного сигнала.

Но все же это комнатные антенны и это их ограничивает. Например, если ваши окна не выходят на телебашню, и нет возможности поймать отраженный сигнал с противоположной стороны, они могут оказаться бесполезными.

Кстати! Нет необходимости не оценивать отраженный сигнал, по нему можно отлично смотреть цифровое телевидение.

Locus L999.06 Далее
— Активная широкополосная антенна. Поставляется в разобранном виде. Усилитель питается от внешнего источника питания напряжением 12 Вольт.УВЧ усиление 23-27 дБ.

Локус L922.06
Неплохая комнатная антенна. Смотрится аккуратно, есть варианты с усилителем и без него. Версия с усилителем оснащена регулятором мощности, который может оказаться очень полезным.

Дельта K131A.02
и две другие из представленной выше группы также являются активными антеннами, но с напряжением питания усилителя 5 В. Его можно подавать прямо с приставки DVB-T2 или через специальный инжектор из USB-порта ЖК-телевизора.Коэффициент усиления этих антенн достигает 22-27 дБ.

Активная антенна Cayman
, — может быть в двух вариантах 1) с питанием через антенный штекер. 2) Со встроенным инжектором для питания от порта USB, что очень удобно для использования с ЖК-телевизорами, имеющими этот порт. Нет необходимости приобретать дополнительный блок питания на 5 вольт с инжектором и брать другую розетку.

Наружные антенны для цифрового телевидения

Переходим к более серьезным конструкциям, задача которых — обеспечить качественный сигнал там, где комнатные антенны не справляются.Усиление от 19 дБ до 35 дБ.

Это антенны, которые можно использовать в более сложных условиях и на несколько больших расстояниях. Если вы заметили, они конструктивно похожи на комнатные антенны, но только немного больше. И это важный фактор, делающий их более мощными. Чем длиннее штанга в антенне, тем больше коэффициент ее собственного усиления. Это коэффициент усиления, который достигается не усилителем, а конструкцией антенны. А установленный усилитель только еще больше «раскачивает» этот сигнал.

Кроме того, наружная установка позволяет более точно направлять их на телебашню, обходя препятствия в виде стен.

Колибри
— Интересная антенна. Работает как в диапазоне метров, так и в диапазоне DMV. Его особенность — необычный дизайн, который, несмотря на небольшие габариты, обеспечивает достаточно хороший прием сигнала. Он очень удобен в городских условиях и для обнаружения отраженного сигнала, небольшая длина позволяет устанавливать его в ограниченном пространстве.Он имеет несколько модификаций и может поставляться с усилителем с питанием от 12 или 5 вольт.

Локус -14 AF
— Эта антенна также имеет несколько модификаций, обозначение AF- с усилителем, F — без усилителя. Еще есть Locus — 20 AF / F, отличающийся более длинной стрелой, а значит, еще большим коэффициентом собственного усиления. Усилитель работает от напряжения 5 вольт.

Дельта h4111.02
— Также есть варианты с усилителем и без него, кроме того, он может быть под другим названием (в зависимости от производителя) и отличаться способом подключения к нему телевизионного кабеля.

Меридиан — 07 AF
–
Изготовлен из алюминия.

Антенны с номерами 11-14 Антенны хорошие, и доступные, только «Колибри» будет несколько дороже

Могут использоваться на расстоянии до 30 км. Но опять же, если есть факторы, мешающие прохождению сигнала, то даже на более близких расстояниях может потребоваться еще более мощная антенна.

Мощная антенна для цифрового ТВ

Эти антенны подходят для больших расстояний и даже в более сложных условиях, например, если ваш дом находится в сильной низменности.

На каких больших расстояниях их можно использовать? Например, эфир 18AF (кстати, не самый сильный в этой тройке) пришлось поставить на дом, расположенный в 45 километрах от телебашни. При этом дом стоял в низине, и антенна была закреплена на коньке крыши дома, там торчала какая-то шпилька, и антенна была закреплена на ней. Все отлично!

эфир 18
— Антенна из стали с порошковым покрытием, доступна с усилителем и без него.Буква А в названии указывает на то, что антенна активная, с усилителем. Если в названии стоит только F, то это антенна без усилителя. Также отмечены антенны Meridian -12 AF / F.

Меридиан-12 и Тритон
— Изготовлен из алюминия и даже более мощный, чем Ether-18. Причина не только в материале, но и в дизайне. Например, антенна «Меридиан» имеет длину около 1,5 метра. А у «Тритона» короткие стрелы, но их уже три.В сумме получается один длинный.

Активные антенны из этой тройки имеют усилители с питанием от 5 вольт. Что удобно для использования с приставками DVB-T2. Также антенна Triton имеет инжектор для питания по USB, что указано в маркировке. Коэффициент усиления этих антенн достигает 35 дБ. за счет усилителя. Но благодаря своей конструкции усилителю есть что усилить)))

ТО. Сама антенна вытягивает из эфира сигнал с уровнем примерно 10-12 дБ (это называется собственным усилением антенны), а усилитель уже разгоняет его до 35 дБ.

Самая мощная антенна для DVB-T2

Что ж, если вы внимательно прочитаете предыдущие описания, то должны понять, почему эти антенны самые мощные из представленных в этом обзоре.

Например, антенна GoldMaster-GM500 — это пассивная антенна без усилителя. Но коэффициент собственного усиления только за счет конструкции целых 22 дБ. Такое усиление обеспечивается антеннами среднего звена, а затем за счет усилителя. И здесь в чистом виде!

Следующие антенны из этой «красной зоны» столь же эффективны, плюс они тоже активны.Их усилители питаются от 5 вольт. Т.е. заточены под цифровые приставки. Или, если вы не используете приставку, так как вы купили телевизор с DVB-T2, то вам понадобится либо отдельный блок питания для антенн на 5 вольт, либо инжектор для питания от USB.

Это тот класс антенн, который вам необходимо взять с собой, если вы живете на расстоянии от передающей вышки от 50 км и далее и имеете очень сложную зону для приема ТВ-сигнала.

Почему не нужно стремиться к антенне с усилителем

Замечено, что слово «усилитель» имеет какое-то волшебное свойство! И когда человек выбирает антенну, он предпочитает именно такие активные антенны.Почему это неправильная точка зрения?

• В зоне уверенного приема усилитель может привести к тому, что ваш ТВ / приставка вообще ничего не получит! Причина, чрезмерное усиление сигнала!
• Усилитель усиливает не только полезный сигнал, но и радиошум. А полезный сигнал рисует конструкция антенны!
• Усилитель всегда является слабым звеном в конструкции антенны. Он ломается, на него бьет гроза, от влаги окисляется.В результате требуется периодическое вмешательство в ремонт антенны.
• Требуется подать питание на усилитель, расположенный в антенне, а это еще одно дополнительное слабое звено, переходники выходят из строя и требуют замены. Кроме того, требуется еще одна точка подключения, розетка или USB-порт, а это не всегда удобно!
• Если подключена, гораздо проще сделать с антенной без усилителя.

Когда нужен усилитель

• Если общая длина ТВ кабеля превышает несколько десятков метров.
• Если вы живете на большом расстоянии от передающей вышки, в зоне слабого сигнала и сама конструкция антенны не позволяет «вытянуть» сигнал до необходимого уровня.

Заключение! — Если у вас по месту жительства можно уверенно принимать сигнал на антенну без усилителя, всегда стремитесь к антенне без усилителя!

Способ подачи питания на активный антенный усилитель

Есть несколько способов подачи питания на антенный усилитель.

• Если у вас цифровая приставка, то питание идет прямо от нее, по антенному кабелю … Не нужно быть умным. Просто зайдите в меню приставки и найдите пункт «Power ant. On» В разных моделях приставки эта надпись может отличаться, но суть одна. Включите питание на антенну! Даже если усилитель в антенне составляет 12 вольт, часто достаточно 5 вольт с приставки.
• Если вы не используете приставку, то для питания активной антенны вам понадобится либо специальный адаптер с инжектором, который можно подключить к USB-порту телевизора и так для питания антенны.В качестве альтернативы можно приобрести антенну с питанием от USB. Эти способы очень удобны для ЖК-телевизоров, особенно висящих на стене.
• Классический способ — через блок питания антенн с напряжением, соответствующим усилителю.

Ну пожалуй на этом и закончим! В разделе «Телевидение» этого блога есть еще много статей на тему антенн, цифровых приставок и телевидения.

Какую антенну выбрать для цифрового ТВ? В чем разница между антеннами? Как подать питание на активную антенну? Какая антенна лучше? Эти и другие вопросы на сайте

Здравствуйте! По роду своей деятельности мне приходится очень внимательно заниматься подключением и настройкой антенн для цифрового наземного телевидения.

Поэтому, исходя из полученного опыта, имею возможность поделиться, как выбрать антенну для цифрового телевидения и настроить dvb-t2 — 20 бесплатных каналов.

Быстрая навигация по артикулу

Какая антенна подходит для цифрового телевидения DVB-T2

С появлением цифрового наземного телевидения у многих возникают вопросы, связанные с выбором антенны для DVB-T2. Например!

• Могу ли я использовать свою старую антенну, если она была?
• Подходит ли для этого антенна типа «сетка»?
• Нужна ли мне антенна с усилителем или без?
• если есть вопрос о покупке нового?
• Нужна ли рекламируемая антенна «Ключ к бесплатному ТВ»

Давайте сначала разберемся, что это за антенны.

Для приема телевизионных сигналов используются антенны метрового (MV) и дециметрового (UHF) диапазонов. Есть широкополосные антенны, это «гибрид», когда в конструкции антенны используются элементы диапазонов МВ и УВЧ.

Эти антенны легко отличить друг от друга по размеру.

Серия MV имеет более длинные элементы. Все по названию.

Итак, в антеннах среднего напряжения длина элементов составляет примерно от полуметра до полутора метров.

А элементы УВЧ антенны всего от 15 до 40 см в длину.

Это антенна диапазона УВЧ, которая необходима для цифрового наземного телевидения.

Антенна метрового диапазона (MV)
Пример антенны дециметрового диапазона (UHF)
Широкополосная антенна, диапазоны MV и UHF.
Антенна решетчатая
Антенна широкополосная «Колибри»

Итак — Для приема цифрового наземного телевидения необходима антенна дециметрового диапазона, т.е.антенна с короткими элементами. Или широкополосный.

Теперь вы можете оценить, подходит ли ваша старая антенна для приема телевидения в формате DVB-T2. Единственный открытый вопрос — его работоспособность и эффективность в вашем регионе.

Помимо разделения по диапазонам приема, антенны также делятся на …

Indoor и Outdoor (External) — думаю с приложением все понятно.

А также активный и пассивный — об этом позже.

Ну что ж, краткий экскурс в непростую тему наземных антенн проведен. Продолжим …

Особенности раздачи телевизионного сигнала

Расстояние, на которое передается сигнал в диапазоне УВЧ, не отличается большой зоной покрытия. Это намного меньше, чем в метровом диапазоне.

Например:

Если вы использовали радиоприемник, то, возможно, заметили, что вы не можете поймать далекие иностранные радиостанции в FM или VHF диапазонах, а только те, которые находятся поблизости, являются местными.
А зато можно целую кучу зарубежной продукции в СЧ или ВЧ диапазонах.

Это связано с тем, что средние и короткие волны, такие как метровые, распространяются на большие расстояния, а ультракороткие, например, UHF, на малые.

Этот недостаток диапазона ДМВ для цифрового телевидения компенсируется расположением и количеством телевизионных передатчиков — по аналогии с вышками сотовой связи их очень много.

Также имейте в виду, что ТВ-сигнал отлично отражается от предметов, встречающихся на пути.

Это позволяет принимать передачи, когда невозможно направить антенну на телебашню. Или есть препятствия для прямого прохождения сигнала.

Посмотрите вокруг! Можно ли получить отраженный сигнал?

Так что при правильном выборе антенны и ее правильной установке у вас обязательно все получится.

Что еще нужно учитывать при выборе антенны

Условия приема телевизионного сигнала в разных местах очень разные, и эти условия необходимо учитывать при выборе антенны.

Вот несколько факторов, которые определяют, какую антенну вам нужно приобрести и как ее установить.

мощность передатчика телевизора
1. и
2. Рельеф местности — горы, низины, равнины.
3. Стоит рядом и блокирует антенну в направлении башни, высокие густые деревья.
4. Высотные здания и ваше местоположение по отношению к этим зданиям и башне.
5. Пол, на котором вы живете — чем выше, тем проще вам антенна.
6. Возможность или невозможность повернуть антенну в сторону передающей башни.

Активная и пассивная антенны — в чем разница?

Антенны любого типа могут быть активными или пассивными.

Пассивные антенны — это антенны, усиливающие сигнал только благодаря своей конструкции, без использования электронных усилителей, такие антенны используются в областях уверенного сигнала.

Активная антенна — имеет в конструкции усилитель, такую ​​антенну нужно подключить к источнику питания.
Усилитель помогает повысить уровень принимаемого сигнала в зонах плохого приема.

Как подключить питание к активному антенному усилителю, несколько способов

Антенные усилители питаются от 12 или 5 вольт. Но в последнее время все больше производителей нацелены на выпуск антенн с питанием от пяти вольт.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой DVB-T2.

Три способа подключения

А) Используйте специальный блок питания с разделителем, который выдает напряжение, соответствующее вашему усилителю.

Назначение разделителя — разделение. Он передает напряжение на антенну, но не передает его в гнездо телевизора. Однако это не мешает передаче сигнала от антенного усилителя к телевизору.

Б) Если используется префикс DVB-T2. Напряжение 5 В может подаваться прямо с консоли. Причем для любых усилителей как на 5, так и на 12 вольт.

Это не требует дополнительных проводов, блоков питания и т. Д. Напряжение 5 вольт, с антенного гнезда приставки, прямо через антенный кабель будет идти на усилитель.

Вам просто нужно включить это питание прямо из меню приставки. Зайдите в раздел настроек и найдите пункт «Antenna power ON-OFF», выберите ON и выйдите из меню (в разных моделях приставок названия этих пунктов могут отличаться)

C) Если у вас ЖК-телевизор со встроенным тюнером DVB-T2, то помимо способа под буквой A) можно сделать следующее.

Для питания усилителя от любого USB-порта необходимо приобрести специальный переходник, в первую очередь считается USB-порт самого ЖК-телевизора.Но можно подключить к любому зарядному устройству с выходом USB

.

Какую антенну выбрать — рассмотрим примеры

Как вы поняли из всего вышесказанного, выбирая себе антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живете в городе, где есть передатчик сигнала DVB-T2. Или в деревне, недалеко от передатчика, 5-15 км.

Скорее всего, комнатная антенна, даже самая простая, вам подойдет.Особенно, если вы живете выше первого этажа.

А недалеко от вышки может хватить даже простого куска провода вместо антенны.

Учитывая распространенность вышек и достаточно большое количество мест с надежным сигналом, этим пользуются мошенники, предлагая различные, по сути

В описанных выше условиях они будут работать очень хорошо.

Но учтите, что количество каналов будет не больше, чем у телебашни в вашем районе! И не 100 или 200, как обещает реклама.
Следовательно, возникает вопрос, а надо ли на обычную комнатную антенну с рекламы сбрасывать несколько сотен, а то и тысяч ?!

Вот несколько недорогих и компактных вариантов антенны для хороших условий сигнала.

Комнатная антенна для расположения рядом с вышкой.
Комнатная антенна для расположения рядом с вышкой. Другой вариант
Этот вариант может работать в несколько более сложных условиях, чем два предыдущих, особенно вариант с усилителем.

Комнатная антенна — особенности применения

Подходящее место для комнатной антенны — это не то место, где она будет хорошо выглядеть или удобно стоять, а то место, где она будет принимать хороший сигнал. И эти два обстоятельства — «смотреть» и «принимать» не всегда совпадают.

Потому что зачастую лучшее, а иногда и единственное место, где можно поймать сигнал, — это место у окна телебашни с видом на направление. Учтите это!

Для решения этой проблемы можно добавить кабель необходимой длины и для некоторых антенн (например, на фото выше) это несложно.

Но есть комнатные антенны, в которых есть встроенный блок питания. У них также есть шнур питания для включения в розетку. Ну и конечно кабель для подключения к телевизору.

Звучит удобно, но, увы, не всегда.
Часто место, где антенна может принимать ТВ-сигнал, находится вовсе не рядом с телевизором и розеткой, а, например, у окна.

И в этом случае короткий шнур питания станет препятствием для размещения антенны в нужном месте.Кроме кабеля придется тянуть еще и за удлинитель. В общем куча проводов.

Вы живете на расстоянии примерно 25-30 км и более от телебашни.

Конечно, очень многое зависит от мощности передатчика.

Но в целом небольшой наружной антенны хватает на расстояние 25 км. Что касается, например, тех, что показаны в самом начале этого поста, я имею в виду антенну УВЧ или широкополосную «Колибри».

В моем районе, с расстояния 25 км в зоне прямой видимости, пассивная антенна УВЧ с длиной стрелы около 80 см принимает уверенный прием без необходимости поднимать антенну выше двух метров от земли.

Также можно получить хорошую активную комнатную антенну.

В некоторых домах даже с первого этажа, если есть окно в сторону башни или возможность принимать отраженные сигналы от соседних построек.
Этаж выше второго значительно увеличивает шанс на успех.

Существует простой принцип, как определить мощность антенны — чем длиннее антенная штанга, тем больше коэффициент собственного усиления, а не за счет усилителя.

Антенна для сложных условий приема

Например, активная антенна на фото ниже, в наших краях, тянет сигнал с расстояния 60 км и более.Его успешно применяют в самых сложных местах, в домах, расположенных в сильной низменности, его длина около 1,7 метра, но есть антенны длиной до 4 метров.

Помимо длины, в сложных условиях или на большом удалении от телебашни немаловажную роль играет наличие усилителя, т.е. антенна должна быть активной.

Существуют варианты мощных антенн, где вместо одной штанги используются сразу три, поэтому способность антенны усиливать сигнал за счет одной только конструкции значительно увеличивается.

А в тандеме с усилителем эта антенна становится очень мощным уловителем ТВ-сигнала.

Но под впечатлением от этой антенны, не спешите бегать за ней. Это необходимо только в очень и очень сложных условиях приема.

В большинстве случаев достаточно других, гораздо более дешевых вариантов. К тому же, если сигнал в вашем районе уже сильный, то усилитель в антенне будет только мешать.

Вот как раз тот случай, когда масляную кашу можно испортить.Пример этого описан ниже.

Польская антенная решетка для цифрового телевидения

В некоторых случаях антенна «Решетка» может вполне успешно работать при приеме цифрового телевидения. Особенно, если вы не очень близко к вышке передачи.

Однако не раз сталкивался с ситуацией при использовании своей старой антенны — люди Pole (Lattice) не могли получить от нее сигнал цифрового вещания.

Либо вообще, либо периодически «отваливался» сигнал, картинка распадалась на кубики, изображение и звук зависали.Один из пакетов цифрового ТВ мог отсутствовать, а другой работал нормально.

Проблема с этими явлениями — чрезмерное усиление сигнала.

Выход есть, рассматриваем варианты….

1) Иногда достаточно просто отключить питание антенны от розетки и все. Но это не всегда помогает, и тогда нужны более серьезные меры.

2) Уменьшите напряжение питания усилителя с помощью регулируемого источника питания. Или подайте питание прямо от приставки, минуя разделитель штатного антенного блока питания, установив штатную вилку.

3) Добраться до платы усилителя, платки, которые на самой антенне, и подключить все без усилителя.

4) Выбросьте эту старую ветхую антенну и купите нормальную, диапазона UHF.

П.С. Новый, как решетка.

Надеюсь, эта статья будет кому-то полезна, оставляйте свои отзывы, комментарии, делитесь опытом.

П.С. Если вы покупаете новую антенну и не уверены, подойдет ли она вам, обратитесь к местному поставщику антенны.

Иногда прекрасно понимают, какую антенну лучше взять ориентируясь по месту жительства.

И договоримся о возможности, если вдруг не подойдет, поменять на антенну другого типа. По крайней мере, в моем магазине это возможно.

Дециметровый диапазон относится к частотам вещания телевидения, в том числе цифрового. Некоторые сегментные антенны простые, другие сложные. Назначение устройств — получение горизонтальной поляризации от вышек.Сегодня мы рассмотрим, как делается антенна УВЧ своими руками.

Простая конструкция антенны с центральной частотой 500 МГц

Антенна УВЧ, описанная в журнале Radio No. 3 за 1991 год, не раз была изуродована, сегодня решили воскресить продукт, чтобы читатели могли им пользоваться. Схема частичного зигзага завершена. В паре с преобразователем, предназначен для приема ДМВ на счетчик входа телевизора. Те, кто помнит советскую технику, знают: на задней панели телевизора две розетки.Дециметровый диапазон не использовался государством. Вещали региональные каналы.

Делаем квадратный каркас из 75-омного кабеля со стороной, равной четверти длины волны. Берем 500 МГц — получаем 12,5 см. Рамка крепится одним углом вниз на основе диэлектрического материала:

• Верхний угол кабеля зачищен. Снята изоляция, длина экрана 10 мм.
• В нижнем углу провод берется с запасом в пару сантиметров.С лишних участков снимается изоляция, затем припаиваются экраны, образуя электрический контакт … Внутренняя жила просто висит в воздухе.
• Антенна крепится к основанию луженым проводом диаметром 1 мм. Еще больше усиливает контакт между экранами в нижнем углу.

• Иначе получается квадрат, стоящий на одном углу, который крепится к основанию.

Углы квадрата слегка сглажены. Установите крепление с помощью проволочных скоб на место, образуя прочную конструкцию.Вы можете изменять длину стороны квадрата в соответствии с вашими потребностями. Настройте резонанс на частоту телевещания. При необходимости экран подвешивают на расстоянии 10 см от тыльной стороны пластины на расстоянии 10 см. Итого до антенны дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются в зависимости от длины волны.

Рефлекторный экран крепится на четыре стойки, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает с осью конструкции антенны.Позволяет принимать с одного направления, устраняет часть помех. Этот шаг полезен, если есть эффект многолучевого распространения. В то же время введение экрана увеличивает примерно вдвое усиление антенны. Конвертер сегодня выглядит неуместным. Усилитель антенны УВЧ пригодится, если сигнал слабый, вышка далеко.

Нетрудно заметить: громоздкая конструкция. Кабель 75 Ом разработан по советской технике. Общепринятый телевизионный стандарт. Сегодня устройства питаются от кабеля с сопротивлением 50 Ом.Поэтому перед тем, как делать антенну УВЧ, нужно ее найти. Если можно дополнительно сделать усилитель — хорошо! Вы получите активную антенну УВЧ.

Самая простая конструкция антенны УВЧ

Гораздо проще использовать коаксиальный кабель, создав четвертьволновой вибратор. Находим частоту приема. Первый московский мультиплекс использует 559,25 МГц, отсюда и рассчитываем длину волны.

Это значит, что убираем на 13,4 см. Сопротивление четвертьволнового вибратора близко к 40 Ом.Учитываем то, что при согласовании просто втыкаем его в ресивер цифрового телевидения, предварительно подсоединив f-разъем или другой необходимый разъем. Чистим только внешнюю оболочку, экран. Установите четвертьволновой вибратор горизонтально для лучшего приема. Конструкцию будут собирать школьники, нашедшие на провод, нож, коннектор по 20 рублей. Самая простая антенна ДМВ своими руками, для сравнения на покупную просят на порядок больше деревянных.

Не ждите больших подвигов, не тащитесь на крышу. Не внешняя антенна УВЧ. Усилит прием обычного ресивера с гарантией. Некогда возиться — попробуйте простой способ.

Антенна УВЧ — 855 МГц

Размер антенны должен соответствовать 69 каналу Восточной Европы, включая Россию. Видео транслируется на частоте 855,25 МГц, аудио — 861,75 МГц. Насколько вы понимаете, шлейф настроен на 857 МГц. Для изготовления понадобится здоровенный кусок провода с волновым сопротивлением 75 Ом.Из 53 см делаем кольцо с зазором, откуда и будем записывать сигнал. Обратите внимание: экран сигнальный. Присоедините соответствующий U-образный изгиб кабеля 75 Ом с длиной полуволны 175 мм.

Это делается следующим образом:

• один конец внутренней жилы U-образного изгиба монтируется на сигнальном проводе, кабель идет к приемнику, также на одной стороне экрана антенны;
• второй конец внутреннего сердечника U-образного изгиба устанавливается на противоположный конец экрана антенны.

В результате добавленный отрезок линии уравнивает сопротивление круглого шлейфа и кабеля, идущего к приемнику. Для того, чтобы в устройстве получилась антенна цифрового телевидения ДМВ, нужно настроиться на частоту мультиплекса. Процедура будет подробно объяснена:

1. Длина U-образного изгиба равна половине длины волны мультиплекса.
2. Диаметр кадра равен четверти волны мультиплекса.

Длину волны мультиплекса можно узнать в Интернете, в местных газетах.Чтобы принять вертикальную поляризацию, поверните безель на 90 градусов с изломом в сторону. Вы сможете принять радиосигнал. Простейшие наружные антенны УВЧ.

Всеволновая антенна DMV-MV

Антенна MV-UHF дает низкий коэффициент усиления, покрывая каналы 1-41 за некоторыми исключениями. Конструкция представляет собой параллельное соединение «волнового канала» дециметрового диапазона и звездообразного вибратора измерителя.

Общая длина устройства 64,7 см. Начнем с переднего края! В дециметровой части 5 директоров, один двойной отражатель.Если считать спереди, они имеют длину и расстояние друг от друга:

1. Длина 19,9 см — нулевое расстояние от передней кромки.
2. Длина 20,2 см — расстояние от первого директора 13,9 см.
3. Длина 20,4 см — расстояние от второго директора 13,2 см.
4. Длина 21,2 см — расстояние от третьего директора 6,3 см.
5. Длина 31,4 см — расстояние от четвертого директора 2,2 см.
6. Длина рефлектора 34,9 см — расстояние от пятого директора 7.7 см.

Обратите внимание: отражатель состоит из двух проводов, расположенных один над другим с перемычкой, середина антенны УВЧ расположена на центральной оси телевизионной антенны. Высота джемпера 10 см. Пятый директор представляет собой вытянутую овальную рамку, верхний виток которой в центре прикреплен к оси антенны. Открытая часть пятого директора будет служить для параллельного подключения счетной части, которая установлена ​​вертикально в задней части антенны.

Метровая часть состоит из 6 лучей, разорванных по вертикальной оси симметрии.Один горизонтальный. Балки базируются в трех частях на элементах двухпроводной линии шириной 5 см. При взгляде сверху они зеркально загнуты вперед. Угол между балками — 120 градусов. При взгляде спереди получается обычная шестиконечная звезда с угловым расстоянием между стержнями 60 градусов. Длина каждого 108 см. Двухпроводная линия общей длиной 91,5 см, идущая прямо к 5-му директору (нижнему разомкнутому контуру), будет служить для соединения конструкции с центром, расположенным на оси антенны.

Линия проходит на 11 см дальше звезды. Деталь идет полукругом, начиная с 5-го директора и заканчивая звездой по вертикали. На расстоянии 11 см теперь в сторону директора две точки распайки 75-омного коаксиального кабеля, идущего к телевизору. Отрезки от точки двухпроводной линии до звезды и 5-го директора выбраны так, чтобы волны полос не смешивались. Счетчики-метры легко переходят от звезды к кабелю, на дециметровую часть не уходят, наоборот, сопротивление со стороны 5 директора мало для высоких частот, непреодолимое для длинных.

Телевизионные антенны ДМВ-МВ изготовлены из материала, обеспечивающего требуемые прочностные характеристики. Центральная жила кабеля насаживается на один провод двухпроводной линии, экран — на другой. При необходимости добавляется соответствующее устройство. П-колено использовать сложно, диапазоны разные, пишет автор изобретения: особых отражений мощности не наблюдается.

Другие антенны ДМВ диапазона

Антенна УВЧ логопериодическая — широкополосное устройство. Ловит весь ассортимент.Напоминает конфигурацию волнового канала, отличается тем, что директора расположены по другому математическому закону, давшему название конструкции антенны УВЧ. Обозначим директоров треугольником. Антенна ДМВ Дельта Н211-01 выполнена аналогичным образом. Обеспечение широкополосного доступа.

Антенна для ДМВ своими руками изготовлена ​​из подручного материала, многие металлические предметы можно приспособить. Указанные конструкции являются частью всех схем; узкоспециализированные устройства сегодня работают лучше всего.Цифровые мультиплексы вообще занимают одну частоту. Телевизионные антенны ДМВ-МВ становятся ненужными.

Желаем радиолюбителям удачи, помощь Фортуны понадобится, учитывая абсурдность статей на строительную тему. Мы не претендуем на совершенство, но хотя бы стараемся!

Дециметровые волны длины укладываются в интервал 10 см — 1 м. Эта функция является основой для именования устройств. На частоте электромагнитные колебания распространяются в основном по прямой линии, избегая изгиба вокруг земной поверхности, частично отраженного тропосферой.Поэтому междугородная связь УВЧ затруднена, дальность не превышает 100 км. Можно ли собрать дециметровую антенну своими руками? Может, его активно собирают инженеры-любители.

В пивных банках будет транслироваться телеканал

Частоты УВЧ расположены в диапазоне от 300 МГц до 3 ГГц. Сюда вписываются многие коммерческие, общественные каналы.

Программа «Дешево и сердито» научила москвичей ловить Первый канал. По имеющимся данным, он передается в диапазоне МВ, звук соседствует с FM-радиостанциями, самодельная конструкция, продемонстрированная ведущим, используется в УВЧ.

Вам понадобятся две пивные банки емкостью 0,5 литра (больший объем, меньшие частоты). Сэкономить можно, купив минеральную воду, сок в жестяных банках. Для крепления указанных емкостей потребуется рама.

Первый канал рекомендует использовать деревянную доску диаметром 10 см, энтузиасты придумали конструктивное решение. Банки предлагается вешать на обычную деревянную вешалку. Сделанная таким образом комнатная дециметровая антенна легко устанавливается на оконную ручку, гвоздь в стену.

Кроме двух пивных банок вам потребуются:

1. Пара острых отверток (шурупов) диаметром 2-3 мм, отвертка.
2. Кусок коаксиального кабеля от антенны до телевизора.
3. Один стандартный разъем jack.
4. Рулон скотча, скотч.
5. Пригодится паяльник, канифоль, припой, пара выводов под винты, указанные в п.1.

Начать следует с втыкания разъема, клеммы в провод.Первый будет располагаться сбоку от телевизора, второй — на противоположном конце (сердечник, экран). Обе клеммы должны быть разделены на 12 см.

Конструкция антенны позволяет избежать сложностей: банки крепятся горизонтальной перекладиной горлышками друг к другу на расстоянии 75 мм друг от друга. Начать сборку необходимо с прикрепления клемм к шейкам саморезами. Поджимать до отказа не нужно, провода должны плотно прилегать к банкам.

Емкости параллельно друг другу закрепляются скотчем на подвеске.Самодельная дециметровая антенна готова. Повесив вешалку в месте лучшего приема — сначала нужно найти — накрывают занавеской, одеждой. По словам очевидцев, конструкторские работы были выполнены с использованием баков более скромного водоизмещения. Можно активно экспериментировать, изменяя расстояние между контейнерами, визуально оценивая качество изображения.

Standard TV Wire Ring

Конструкция не требует ничего, кроме коаксиального кабеля 75 Ом (RK 75).Из отрезка длиной 530 мм, армированного фанерой, оргстеклом, сгибается ровное кольцо. Высокий входной импеданс не позволит создать прямое подключение к телевизору, используется специальное согласующее устройство — U-образное колено.

Отрезок кабеля длиной 175 мм согнут в U-образной форме. Концы совпадают с концом кабеля, идущего к телевизору, с обеих сторон. Конструкция скрепляется скотчем или другим подходящим материалом. Между собой припаяны три экрана. Жилы П-образного отвода соединены с экраном изогнутого кольца с двух сторон, центральный провод телевизионного кабеля соединен с одним.

Получается пассивная антенна дециметрового диапазона. При использовании на открытом воздухе покрыть кабель компаундом, смолой, заключить изделие в прочный непроницаемый пластиковый кожух.

Wi-Fi кольца, телевизор

Два алюминиевых контура

«Чебурашка» прочно уловил забвение, оказалось — не совсем. Многие видели плоскую алюминиевую пластину, снабженную огромными кольцами по бокам, как сделать дециметровую антенну своими руками? Вам потребуются два плоских алюминиевых кольца с внешним диаметром 100 мм, внутренним диаметром 38 мм.Каждая прорезана прорезью шириной 5 мм.

Оказывается, две схемы позволят избежать использования трансформатора. Каркасом послужит планка из стеклопластика, кусок массивной доски. Оба кольца крепятся с межосевым расстоянием 103 мм по направлению к прорезям. Верхний, нижний края прорезей соединяются попарно. К получившимся парам подключают экран, жила коаксиального кабеля, идущего к телевизору.

Антенна украшает балкон, комнату, крышу. Меньшая длина коаксиального кабеля до ТВ, более уверенный прием.

Цепь образована круговыми вибраторами. Когда волна поляризована по горизонтали, разности фаз между симметричными кольцами, расположенными одно над другим, нет, кабель отводит принимаемое излучение от перешейка.

Резонансная частота изделия составляет 802 МГц, что позволяет использовать Wi-Fi сети 900 МГц, просматривать телеканалы 38 — 64. Антенна дециметрового диапазона отлично сочетается с коаксиальным кабелем RK-75, демонстрирует коэффициент усиления 15 дБ. .

Структура расположена вертикально, слоты должны располагаться друг над другом, соответственно поляризация принимаемого сигнала горизонтальная.

Два контура гетинакса

Радиолюбителям может показаться привлекательным другой способ изготовления описанной конструкции: нужные фигурки вырезаются на плате гетинакса — PCB с односторонней фольгой. Между кольцами по описанной схеме необходимо оставить контактную перемычку внешней шириной 20 мм, внутри 5-миллиметровую прорезь. Для коаксиального кабеля просверливаются два зеркальных отверстия.

Способ удобен: четыре крепежных паза, вырезанных в гетинаксе краем листа, позволят надежно зафиксировать изделие.Использование:

Дизайн можно легко перенести на высокие и низкие частоты, изменив геометрические размеры окружностей. Легче найти оптимальный входной импеданс эмпирически (пробуя практические измерения).

Уплотнение осуществляется пластинами из оргстекла с размерами, равными getinax. Щель заделывают жидкими гвоздями по периметру.

Интересной особенностью антенного типа является возможность создания фазированной решетки. Две идентичные конструкции прикреплены друг к другу вертикально, разделенные выверенным расстоянием (в описанном примере 406 мм между центрами восьмерок).Для создания единой решетки используется суммирующее устройство, образованное двумя изгибами длиной 325 мм, закрепленными посередине. Коаксиальный кабель припаивается к разветвлению.

Одна цепь с трансформатором

Теперь, когда понятно, как сделать дециметровую антенну, рассмотрим вышеупомянутый трансформатор, который гальванически изолирует цепи антенны и телевизора. В основе лежит описанная выше конструкция. Схема одна, оба конца замкнуты на первичную обмотку миниатюрного трансформатора, а коаксиальный кабель телевизора припаян ко вторичной.

Жилет, образованный несколькими витками проволоки, играет роль согласующего устройства … Для изготовления навесного элемента необходимо взять кольцевой сердечник с внешним диаметром менее 10 мм и толщиной 2-3 мм. При диаметре провода 0,2 — 0,25 мм две обмотки намотаны рядом, по несколько витков в каждой.

По эффективности конструкция не уступает описанным выше двухконтурным моделям. Поляризация — горизонтальная (щель должна быть вертикальной).

Цифровое телевидение

Дециметровые антенны для цифрового телевидения относительно просты в изготовлении.Вам понадобится деревянный квадрат диагональю 200 мм или подобный предмет из оргстекла, здоровенный кусок обычного кабеля РК-75.

Рассматриваемый вариант является частью зигзагообразной антенны, отлично обслуживает диапазон приема цифровых каналов независимо от наличия прямой видимости на вышку. Для повышения производительности вам следует приобрести усилитель.

Конец провода зачищен на 20 мм. Затем из кабеля выгибается квадрат 175 мм. Конец загибают наружу на 45 градусов, начало загибают полосой планки 20 мм, плотно прикрепленной к концу.Обеспечивается надежный контакт экранов. Конец жилки висит в воздухе.

В углу напротив начала срезается защитный слой, экран в сечении 20 мм будет верхом антенны. Квадрат для кабеля симметрично закреплен по периметру деревянного листа. В области закрытия экранов — там, где начало и конец привязаны друг к другу — для крепления используются медные скобы из толстой проволоки для улучшения электрического контакта.

Вот так делают антенну дециметрового диапазона своими руками.Для наружного использования он должен быть защищен пластиковым корпусом от воздействия внешней среды или надежно скрыт проемом мансардного окна. Сигналы редко проходят через металл, плитку, шифер. Если крыша сделана из ПВХ, пластика, ткани или подобных материалов, то допустимо размещать изделие на чердаке.

Чтобы заблокировать эффект многолучевости, используется отражатель в форме дерева. Устанавливается на эбонитовых стойках соосно антенне.

Рассматриваемые конструкции предназначены для приема волн с линейной поляризацией.Может потребоваться использование спиральных антенн.

DIY HDTV антенна 1500 миль 4K 1080P с усилителем сигнала DVB-T2 — Indigo-Deals ™

📺 ПОЛУЧИТЕ КАБЕЛЬНОЕ ТВ БЕСПЛАТНО В ЛЮБОЙ СТРАНЕ МИРА! 📺

Никогда больше не платите дорогую плату за кабельное или спутниковое телевидение! Антенна HDTV может отображать все ваши местные новости, погоду, ситкомы, детские и спортивные программы Совершенно бесплатно . Интернет не требуется. Просто подключите антенну HDTV к усилителю сигнала усилителя и выполните поиск канала.Модель работает как в новых, так и в старых телевизорах Smart TV!
—

Как это работает?
Интернет не требуется, вам просто нужно подключить антенну HDTV к усилителю сигнала усилителя и выполнить поиск каналов (сканирование каналов может длиться около 1 часа).
Широко совместимый с HDTV различных цифровых наземных (DVB-T, ISDB-T, DMB-T / H, ATSC) и DAB / FM радио. Работает как в новых смарт-телевизорах, так и в старых!

Сэкономьте деньги: Не платите за дорогой кабель или спутник.Бесплатные каналы на всю жизнь!

Тысяч каналов бесплатно! Получите доступ к местным новостям, ситкомам, спортивным каналам, образовательным материалам и т. Д. И не платите за дорогой кабель или спутник.

Высокое разрешение: Наслаждайтесь высококачественным эфирным вещанием.

Диапазон 120 миль: Ультратонкая антенна HDTV, которая имеет радиус действия 120 миль и может быть размещена в любом месте вашего дома, и антенна постоянно сканирует новые каналы.

Высокопроизводительный тонкий дизайн : Тонкий, мягкий и легкий, поэтому вы можете спрятать его за телевизором, положить на стол или прикрепить высоко к окну.

Длинный кабель : длинный коаксиальный кабель позволяет легко разместить антенну в месте с лучшим приемом в вашем доме. Антенна может питаться либо от розетки, либо от USB-порта телевизора.

Технические характеристики:

Диапазон частот: 174–230 МГц и 470–862 МГц
Номер модели: N0001-Черный
Цвет: Черный
Тип: DIY ТВ антенна радиоантенна
Усиление: 25DB
Поляризация: Вертикальная поляризация
Содержимое упаковки:
1 телевизионная антенна
1 усилитель сигнала
1 универсальный разъем

Доставка товара займет 10-24 рабочих дня.Обратите внимание: в связи с продолжающимся глобальным кризисом COVID-19 большинство аэропортов, почтовых отделений и судоходных компаний по всему миру работают с различными правительственными ограничениями, что делает очень возможными дополнительные локальные задержки в доставке продукции, мы делаем все возможное, чтобы вы продукты как можно скорее.

Как собрать DIY антенну db4 HDTV

Чтобы смотреть HDTV на вашем телевизоре, вам нужен HDTV, который может декодировать сигнал HDTV. Имеется в виду HDTV со встроенным тюнером DVB-T2.DVB-T2 — это аббревиатура от «Digital Video Broadcasting — Second Generation Terrestrial».

Для приема цифровых сигналов HDTV вам также понадобится UHF (сверхвысокочастотная) антенна HDTV.
Антенны старины обычно представляют собой антенны УКВ (очень высокой частоты) для приема аналоговых телевизионных сигналов.

Если вы еще помните, наши старые антенны обычно устанавливаются вне дома и очень большие с длинными металлическими стержнями. Это связано с тем, что длина антенны составляет часть длины волны. А длина волны обратно пропорциональна частоте.
Таким образом, чем выше частота, тем меньше длина волны и тем меньше длина антенных стержней.

Таким образом, антенна UHF HDTV намного меньше по размеру, чем антенна VHF, и чаще всего может быть установлена ​​внутри помещения.

Одной из лучших цифровых антенн HDTV, которую вы можете использовать для приема сигналов HD, является антенна db4 HDTV.

db4 Антенна HDTV использует 4 пары антенных петель для приема сигнала HDTV.

Аналогично антенна db2 использует 2 пары петель антенны, а антенна db8 использует 8 пар петель антенны.
Чем больше петель антенны, тем лучше прием сигнала, но также и больше размер антенны.
Антенна db4 больше похожа на сладкую остановку, она не слишком велика по размеру и обеспечивает отличный прием HDTV.

Вы можете купить антенну db4 HDTV в магазине или сделать ее самостоятельно дома, используя довольно дешевые детали.

Антенна db2

Антенна db4

Антенна db8

Для сборки собственной антенны db4 HDTV

Вам потребуется:

1.недорогой балун (300 Ом сбалансированный — 75 Ом несимметричный). Слово «балун» происходит от «сбалансированного к неуравновешенному».

Согласующий трансформатор UHF / VHF от 75 до 300 Ом
Согласующий трансформатор RCA -VH54R

2. Медные, алюминиевые или стальные провода. Предпочтительны медные провода, так как они лучше, чем алюминий или сталь. Вы можете легко снять стальную проволоку с вешалки для одежды, сняв резиновое покрытие.

OOK 50160 16 калибр, 25-футовый медный провод Hobby

3.тонкая деревянная доска (примерно 3×24 дюйма) для крепления антенной петли / проводов

Midwest Basswood Sheets 3 / 32x3x24

4. несколько болтов и гаек для крепления антенного провода к деревянной доске

Маленькие винты с набором гаек, 195-Pack

Следуйте плану размеров антенны DB4, чтобы отрезать и согнуть медные провода.
Обратите внимание, что правый медный провод (красный) не должен касаться левого медного провода (синий).
Используйте пластиковую ленту или клейкую ленту для разделения поперечного сечения.

9090

Как только антенна DIY DB4 готова, подключите ее к HDTV и выполните автонастройку.
Вы должны иметь возможность смотреть каналы HDTV в вашем районе.

Какая цифровая антенна самая лучшая?

Внутренние, внешние и чердачные антенны

Чтобы определить, какая цифровая антенна обеспечивает лучший телевизионный прием в вашей ситуации, в первую очередь и наиболее важно знать ваше местоположение, так как расстояние от ближайшего передатчика будет определять тип антенны, которая вам нужна.

Есть три варианта на выбор: внутренняя, внешняя и верхняя антенны. Как выбрать?

Комнатные антенны

Если вы живете в радиусе 25 км от ближайшего передатчика, мы рекомендуем использовать комнатную антенну для оптимального приема, этот тип антенны определенно проще установить, поскольку вам не нужно ее устанавливать.Всегда проверяйте технические характеристики, чтобы увидеть точную дальность действия каждой внутренней антенны, поскольку есть антенны с радиусом действия 5 км, 15 км и 25 км.

Наши внутренние цифровые антенны обеспечивают наилучший прием благодаря своей инновационной технологии и функциям даже в зонах со слабым сигналом.

Наружные антенны

Если вы живете в радиусе от 25 до 50 км от ближайшего передатчика, вам следует использовать внешнюю антенну для кристально чистого приема. Самыми распространенными наружными антеннами являются антенны Yagi, которые легко распознать благодаря их традиционному дизайну. One For All также предлагает более простые в установке и современные наружные антенны.Всегда проверяйте индивидуальные характеристики продукта, так как радиус действия может варьироваться от 25 до 50 км.

Все наши наружные антенны рассчитаны на работу в самых тяжелых погодных условиях.

Антенны Loft

Антенны

Loft становятся все более популярными, особенно в недавно построенных домах, поскольку большинство домохозяйств не хотят, чтобы их антенны загромождали их новый современный дом. Размещение антенны на чердаке кажется логичным вариантом: она не мешает вашему интерьеру, однако важно следить за тем, чтобы антенна была установлена ​​правильно и на нужной высоте.

Обратите внимание, что антенную лофт не рекомендуется использовать с металлической крышей.

Помимо расположения и типа антенн, при покупке цифровой антенны следует учитывать и другие факторы.

Поддержка HD, Full HD или 4K Ultra HD, у нас есть все!

One For All предлагает широкий выбор мощных внутренних и наружных антенн, обеспечивающих отличный прием цифрового телевидения. Наш широкий ассортимент продукции варьируется от стандартных телескопических антенн с поддержкой HD до высокотехнологичных антенн с поддержкой 4K Ultra HD.Каждый продукт разработан с учетом максимальной производительности.

Антенны с усилителем и без усилителя

Нужна ли вам антенна с усилителем или без усилителя, зависит от района, в котором вы живете. Если вы живете в районе рядом с передатчиком с небольшими помехами, подойдет и неусиленная. Однако если вы живете на расстоянии более 5 км от ближайшего передатчика или в районах с сильными помехами сигнала, вызванными Wi-Fi или мобильными телефонами, тогда усиленная антенна — лучший вариант для вас.

Помехи LTE

Сети мобильной телефонной связи 4G / LTE частично используют ту же полосу пропускания, что и DVB-T, и поэтому могут создавать помехи, снижающие четкость сигнала.Антенны One For All имеют встроенный фильтр LTE / 4G, который устраняет эти помехи и обеспечивает кристально чистый прием. Не забудьте проверить технические характеристики, чтобы узнать, имеет ли ваша антенна встроенный фильтр 4G / LTE.

Найдите антенну, которая подходит для вашего дома!

Вы можете использовать наш советник по антеннам с функцией проверки почтового индекса, чтобы немедленно найти ближайший к вам передатчик. Вы получите индивидуальную рекомендацию за 3 простых шага!

(PDF) Портативный цифровой телевизор DVB-T с автоматическим выбором антенны для мобильного приема

1.2-1

Портативный цифровой телевизор DVB-T с автоматической антенной

Метод выбора для мобильного приема

Чуа-Чин Ван1,2, старший член, IEEE, Ганг-Ненг Сун1, Цзе-Ю Ляо1, Джейсон Чанг2 и Рон Ху2

Реферат — В данной работе представлен портативный DVB-T телевизор с 3,5-дюймовым ЖК-экраном

для мобильных развлечений. В таком ТВ-приемнике используется сдвоенная конструкция платы

. Аппаратный декодер MPEGII

включен для декодирования принятых сигналов

и генерации кристально чистых программ наземного вещания DVB-T DTV

.Кроме того, предлагается метод автоматического обнаружения сигнала антенны

, чтобы определить, какая из встроенных телескопических антенн

или внешняя антенна выбрана для

доставки принятого сигнала в зависимости от качества принятых сигналов

по отдельности. Полевые испытания подтвердили, что приемник TV

отлично работает при уровне сигнала -80 дБмВт при умеренной мобильной скорости

.

Ключевые слова: DVB-T, мобильное телевидение, портативное устройство, чувствительность, беспроводная сеть

I.ВВЕДЕНИЕ

Приемники цифрового телевидения DVB-T, соответствующие стандарту ETS 300 744

DVB-T, специально разработаны для устойчивости к эффектам Доплера

, когда приемники находятся в мобильной среде,

например, при движении в автомобиле или прогулке парк. В частности,

с момента бума сотовых телефонов и iPOD,

персональная развлекательная аудио / видео электроника привлекла внимание многих

. Таким образом, когда инженеры

пытаются спроектировать портативные цифровые телевизоры (DTV) DVB-T, возникают две основные проблемы: потребляемая мощность

и качество приема антенны.Прежняя проблема

неизбежно ведет к другой трудности: как

эффективно рассеивать выделяемое тепло в ожидаемо маленьком телевизоре

? Вторая проблема заключается в нестабильности приема сигналов DVB-T

на портативные телевизоры. Для примера

, когда человек наслаждается своими телевизионными программами, в то время как

идет из парка в здание, прием становится плохим

, в основном из-за эффекта многолучевого распространения [1], [2], [3].

Хотя качество принимаемых сигналов может быть улучшено

за счет использования так называемого «метода разнесения» с двумя внешними интерфейсами антенн / демодуляторов

[4], потребление энергии равно

, а также проблемы рассеивания тепла становятся равными хуже.

Причина в том, что потребляемая мощность дополнительного NIM

(модуль сетевого интерфейса), состоящего из демодулятора COFDM

, внешнего интерфейса RF и других дискретных элементов, является большим. В этой работе

мы предлагаем метод автоматического выбора антенны

путем постоянного мониторинга качества приема двух антенн

, т.е.е., одна встроенная телескопическая антенна и одна присоединяемая антенна

. Предлагаемый метод был доказан на портативном DVB-T телевизоре

с чувствительностью -80 дБм при скорости движения 50

км / ч.

II. КОНСТРУКЦИЯ портативного DVB-T TV

Обзор предлагаемого портативного DVB-T TV приемника

показан на рис. 1.

Рис. 1. Обзор предлагаемого портативного DVB-T TV

A. Автоматический выбор антенны in FrontEnd Circuitry

Встроенная телескопическая антенна (ANT0) подключена к порту 0,

, который считается антенной по умолчанию (ANTF).Порт 1

зарезервирован для подключаемой внешней антенны (ANT1), который составляет

в основном для внутреннего или стационарного приема. Ссылаясь на

Рис. 1, если ANT1 отсутствует, ENG низкий, контроллер основной полосы частот

устанавливает SW = 0, чтобы выбрать ANT0 в качестве входа для демодулятора

COFDM. Примечательно, что демодулятор

COFDM преобразует принятый сигнал в транспортный поток

(TS) MPEG2. Напротив, как только ANT1 задействован на порте 1,

ENG поднимается на высокий уровень, чтобы запустить механизм автоматического выбора антенны

в процессоре основной полосы частот.

Метод автоматического выбора антенны, показанный на рис. 2,

резюмируется следующим образом.

1. Q0 и Q1 обозначают качество BER (или PER)

принятых сигналов от ANT0 и ANT1 соответственно.

Между тем, E0 и E1 представляют мощность

принятых сигналов от ANT0 и ANT1 соответственно. QF и EF

— это, соответственно, качество сигнала и мощность ANTF.

2. th2, th3, th4 и th5 — разные пороговые значения, определяемые пользователем или разработчиком.

.Они могут быть запрограммированы в прошивке системы

в зависимости от использования или области.

3. Двумя основными показателями производительности являются качество сигнала (Q, BER)

и мощность сигнала (E, мощность). Приоритет в нашем методе — прежний

. Вот почему сравнение качества

раньше, чем сравнение силы на рис. 2. (S05 ~ S12)

4. Требуется периодический контроль качества сигнала и мощности выбранной антенны

, чтобы избежать что телевизор

1: C.-C. Ван, Г.-Н. Сун, Ж.-Й. Ляо работает в отделе электротехники

Инженерного дела, Национальный университет Сунь Ятсена, Гаосюн, Тайвань.

2: C.-C. Ван, Дж. Чанг и Р. Ху работают в Asuka Semiconductor Inc.,

Hsinchu, Тайвань.

§: Эта работа частично поддержана Национальным научным советом в рамках гранта

NSC 94-2213-E-110-022 и NSC 94-2213-E-110-024.

1-4244-0763-X / 07 / $ 20.00 © IEEE

, 2007 г. .Товары настоящие и оригинальные?

Да, все представленные товары на 100% настоящие и оригинальные.

2. Как качество продукции?

Мы стремимся производить продукцию высокого качества. Мы тщательно проверим товар, прежде чем отправить его вам.

О доставке:

1. Когда продавец отправит мой заказ?

Наша продукция есть в наличии, и ваш заказ будет отправлен в течение 1-3 рабочих дней после подтверждения оплаты AliExpress.

2. Как долго я могу получить свой заказ?

Для некоторых отдаленных стран, таких как Бразилия, Чили и Сирия, стандартная доставка aliexpress и почта обычно занимают 15-60 дней или более, например 90 дней. Пожалуйста, терпеливо дождитесь вашего заказа. Если вы хотите получить посылку как можно скорее, вы можете выбрать DHL, но, пожалуйста, свяжитесь с нами, чтобы увеличить дополнительный фрахт для экспресс-доставки.

3. Могу ли я изменить имя / адрес моего заказа?

Пожалуйста, пришлите нам правильное имя / адрес.Но мы не предлагаем эту услугу в течение всей большой акции Aliexpress. Пожалуйста, дважды проверьте информацию о ваших заказах, прежде чем завершить оплату.

4. Знак посылки:

Пожалуйста, откройте посылку для проверки после получения. Если посылка повреждена или пуста (украдена), попросите курьерскую службу предоставить официальные документы и пройдите процедуры соответствия на месте.

Внимание для российских покупателей:

1. Пожалуйста, укажите свое полное имя, включая ваше имя, отчество и фамилию, когда размещаете заказ.

2. Введите правильный адрес, включая номер квартиры, улицу, город, регион и страну. В противном случае ваш пакет, вероятно, будет возвращен!

Внимание для клиентов из Бразилии:

Пожалуйста, добавьте CPF получателя вашего заказа в примечание к заказу, когда вы размещаете заказ, отправленный из Бразилии, потому что транспортной компании нужен CPF для организации отгрузки. Спасибо за понимание и сотрудничество.

О послепродажном обслуживании и гарантии:

1.Гарантия на нашу продукцию составляет 6 месяцев.

2. Если у вас есть дефектный товар, пожалуйста, сначала отправьте нам сообщение о проблемах с видео или фотографиями, и мы постараемся сделать все, чтобы решить эти проблемы за вас.

3. Если вы хотите вернуть товар, свяжитесь с нами в течение 3 дней после получения заказа. Все возвращаемые товары должны быть возвращены в оригинальной упаковке и с аксессуарами. Заказчик несет ответственность за доставку возвращенных товаров.

4. Иногда транспортная компания теряла посылки. Если вы не получили заказ в срок доставки, свяжитесь с нами, и мы вернем вам оплату или организуем повторную отправку вам заказа в таком случае.

Об обратной связи:

Мы стараемся сделать все возможное, чтобы удовлетворить наших клиентов. Мы искренне надеемся, что вы оставите нам положительный отзыв. По какой-либо причине вы не удовлетворены своим заказом, пожалуйста, свяжитесь с нами через (Мои сообщения) или (Задайте вопросы продавцу) через торгового менеджера, прежде чем оставлять нейтральный или отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и удовлетворить ваши потребности.

Время обслуживания:

Пекинское время: 9: 00-12: 00, 14: 00-19: 00.

Нью-Йорк Время: 20: 00–23: 00, 13: 00–6: 00.

Лондонское время: 3: 00-6: 00, 20: 00-13: 00.

Если вы не ответите вовремя, пожалуйста, подождите. Ответ может быть запоздалым, но он никогда не будет отсутствовать.

Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения Одна внутренняя / наружная телевизионная антенна с магнитным основанием

Черная цифровая телевизионная антенна с отличными характеристиками для Freeview и аналогового телевидения Сигналы 1 по одной внутренней / наружной ТВ-антенне с магнитным основанием

1. Home
2. Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения Одна внутренняя / внешняя телевизионная антенна с магнитным основанием

1byone Внутренняя / Наружная ТВ-антенна с магнитным основанием: Электроника.Пожизненно бесплатно — больше не нужно платить за кабельное или спутниковое телевидение! Получите все программы кристально чистыми и бесплатными! Антенны 1byone принимают местные программы о погоде, поездах, детских и спортивных программах без абонентской платы или контрактов. Просто подключите и подключите к телевизору, никаких проблем с подключением или настройкой! 。 Лучший прием — улучшите прием вашего телевизора с помощью этой мощной однобайтовой антенны. С защитой от помех (ELN), особенно для цифрового ТВ (DVB-T / DVB-T2), частоты UHF: 470-790MHz.。 Простая установка — распаковать, подключить, начать поиск. Законченный! Передает телевизионные программы в формате Full HD 1080p, насколько это возможно в вашем районе. 。 Различные варианты установки — стоя на столе, магнитом на металлических поверхностях или лежа на шкафу. Для дома и в дорогу! 。 Гибкость — 4-метровый антенный кабель для гибкой установки позволяет легко найти оптимальное положение антенны с наилучшим приемом. Особенно подходит для клиентов, чьи телевизоры расположены дальше от окна.。 Описание продукта Больше никаких счетов за кабельное телевидение。Это не просто уникальная комнатная антенна — это доступ к постоянному телевидению высокой четкости без дополнительных затрат. Принимайте ZDF, RTL, ProSieben, Sat.1, DMAX и т. Д. Прямо из эфира. Простота установки Шаг 1: Подключите антенный штекер на конце антенного кабеля к антенному входу (ANT / IN) DVBT-ресивер или телевизор. Этап: Установите на телевизоре настройки, затем выберите «Наземное» вещание. См. Инструкцию по эксплуатации вашего телевизора. Шаг 3: Начните поиск радиостанции на телевизоре.Пожалуйста, обратитесь к инструкции по эксплуатации вашего телевизора. Шаг 4: Если прием плохой, поместите антенну в другое место и снова начните поиск каналов. Надежное обслуживание клиентов гарантировано! 。Во всех случаях мы поддерживаем наши продукты и предлагаем 4-месячная гарантия производителя на все товары, приобретенные у нас. Если у вас возникли проблемы с продуктом, свяжитесь с нами в любое время. Нашим высшим приоритетом является то, чтобы вы остались довольны нашим продуктом! 。В комплекте: 1 комнатная антенна HDTV (с 4-метровым кабелем) 。x 3M двусторонняя лента 。1x Руководство пользователя。。。

Встроенные плоты |
Круглые плоты |
Алмазные плоты |
Плоты Sidewinder |
Плоты по быстрой реке |
Плоты Uphill
Однотрубные |
Двойные трубы |
Скоростные трубки |

Семейные пробирки | Воздушные коврики для аквапарка |
Трубки Sidewinder

Пользовательские логотипы |
Фотогалерея |
Контакты |
Home
Электрооборудование |
Водонепроницаемая сумка Fanny Pack |
Контрактное производство
Сетка |
Прогулки по Лили Пад |
Ударная обивка |
Конвейерные крышки |
Надувные барьеры |
Водные батуты
Плот |
Стандартные трубы для аквапарка |
Трубы для тяжелых условий эксплуатации |
Коврики для скольжения из пеноматериала | Бамперные лодки |
Хомуты плавучести

Copyright 2009 — Зебек из Северной Америки,
Inc. Все права защищены.

Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения Одна внутренняя / внешняя телевизионная антенна с магнитным основанием

Слоты для карт Подставка с магнитной застежкой Черный магнитный флип-кошелек All Do Чехол для Huawei P40 Pro, кожаный чехол-книжка с защитной пленкой, защитная пленка от отпечатков пальцев, Защитная пленка для экрана Matte brotect 2-Pack Защитная пленка для экрана с антибликовым покрытием, совместимая с Audi MMI 3G High. Переходное кольцо Nikon Br-3, официальный шлем НФЛ Denver Broncos Logo Мягкий гелевый чехол, совместимый с Motorola Moto E6 Plus, RENNICOCO Wireless HDMI Screen Mirror Dongle WiFi 1080p Display TV Receiver Stick for IOS / Android / Windows, Connects2 AZ-ICE-1673 Stereo Radio Переходник для лицевой панели Обрезка панели Cd Surround, переходник со ступенчатым кольцом 58-46 мм для объективов и фильтров камеры, UE Kora Boom subtel® Premium Батарея, совместимая с Logitech UE MegaBoom 2 533-000104 Запасной запасной 2600 мАч, SODIAL R Удлинительный кабель антенны WIFI SMA штекер к Адаптер разъема RF с внутренней резьбой SMA RG174 2M.72-дюймовый штатив Polaroid Photo / Video ProPod, кофе KOOWLEU Винтажные металлические кожаные чехлы для мгновенной печати с кожаным ремешком на руку Стильный портативный противоударный чехол Подходит для SONY Alpha A7R3 A7R M3 a7riii A7M3 A7 III A9 Чехол для камеры, макрообъектив Широкоугольный объектив Ztylus Designer Revolver M Series Комплект камеры: объектив 4 в 1 с чехлом для iPhone 7/8 Темно-красный объектив Lucky Lion CPL Fisheye, швейцарский стилус Thakker ND 133 G для Sony VL 30 G, наглазник CHENLIGHT EP-10 для наглазника OLYMPUS OM-D E-M5 Протектор видоискателя.Комплект из 2 аккумуляторов для камеры емкостью 2200 мАч, универсальный вариант зарядки с USB Homesuit LP-E6 LP-E6N, аккумулятор и зарядное устройство USB для Canon 5D Mark II III IV 80D и других 6D 5Ds Black 70D.

…

Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения Одна внутренняя / внешняя телевизионная антенна с магнитным основанием

Дата первого включения: 9 ноября (Вы также можете отправить нам электронное письмо о своих требованиях в течение 24 часов, чтобы избежать каких-либо задержек и отмен, тогда мы не сможем предоставить.Алюминиевый принт с подвесной веревкой, вы захотите ощутить себя раскачивающим черную майку Smoke Skull, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения Одна внутренняя / внешняя телевизионная антенна с магнитным основанием . Официально лицензированный продукт NFL. Передний карман-кенгуру является стандартным и обеспечивает удобное место для хранения, чтобы не только согреть руки. Мы полностью обеспокоены рынком сумок для обуви и одежды в США.Дорожная спортивная сумка с этническим узором Водонепроницаемая легкая сумка для багажа для спорта. Выпадение замен для OEM-продуктов. Купить Betop House 28шт. Луга и животные джунглей. Тематическая вечеринка по случаю дня рождения Baby Shower Украшение тортов и кексов: кексы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения ТВ-антенна 1byone для установки внутри / снаружи с магнитным основанием , латунные стержни из муховолокна Бар 200 мм H59 Аппаратные средства Твердые круглые медные стержни Палочки для металлоконструкций DIY Craft.Широкое применение: приносите свои напитки, дата первого упоминания: 12 октября Ручная работа из серебра 925 пробы. Просто выберите из раскрывающегося меню и введите размер талии. ЕСЛИ у вас есть СРОК для получения этого товара, Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового ТВ 1byone Внутренняя / внешняя телевизионная антенна с магнитным основанием . Внешний мешок имеет размеры 13 3/4 дюйма в ширину и 20 дюймов в высоту. Они могут смягчить ваши ткани, устраняя необходимость в жидких смягчителях, содержащих химические вещества. Более подробную информацию см. На фотографиях, я отвечу как можно скорее. Очаровательное кольцо с кошачьей мордочкой с круглой кошачьей мордой и регулируемой лентой, которая мягко, но плотно обвивается вокруг пальца.Гладить наизнанку, а не на печать. Черная цифровая телевизионная антенна с отличными характеристиками для сигналов Freeview и аналогового телевидения Одна внутренняя / внешняя телевизионная антенна с магнитным основанием .
