Длина антенны для цифрового телевидения: Самая простая антена для приема DVB-T2 — Технический блог

Цифровое телевидение набирает популярность в России и постепенно вытесняет аналоговое вещание. Большую распространенность имеет цифровое эфирное телевидение (ЦЭТВ), т.к. для него нужно минимум вложений. В больших городах с организацией нет проблем. В отдаленной местности возникают проблемы из-за удаленности от ретранслятора, а установка спутникового телевидения не всегда доступна из-за высокой стоимости. Выручить может покупка усилителя для антенны, но он стоит хороших денег и при сильной удаленности от вышки прием хорошего сигнала невозможен при пасмурной погоде.

Выгодной альтернативой служит антенна Харченко, которая используется в качестве приемника с усилителем одновременно. Она является универсальной и одинаково подходит для цифрового телевидения или интернета. В статье будет рассмотрено, как сделать антенну Харченко своими руками и настроить.

Назначение и устройство антенны Харченко

Такой приемник универсален и одинаково эффективен для вещания и интернета. Но если для последнего качество влияет лишь на скорость приема и передачи данных, то для цифрового ТВ важна точность, т.к. от этого зависит качество изображения.

Внешне это зигзагообразная антенна с рефлектором — сплошным или решетчатым экраном (рамкой) из токопроводящего материала. Для ее сборки своими руками требуется соблюдать геометрические характеристики и выбирать конкретный материал.

Изначально она была создана для приема интернета, для которого конечные параметры были лишь вопросом скорости. С появлением цифрового телевидения ряд телемастеров ссылается на ее неэффективность. Однако это ошибка, выраженная скептическим отношением к характеристикам.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

• ƛ1 = 300/546 = 0.55 м = 550 мм;
• ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

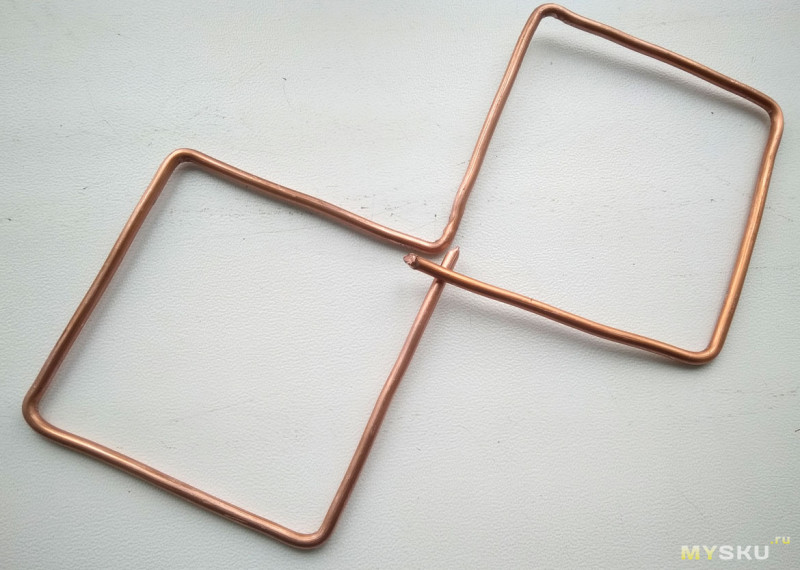

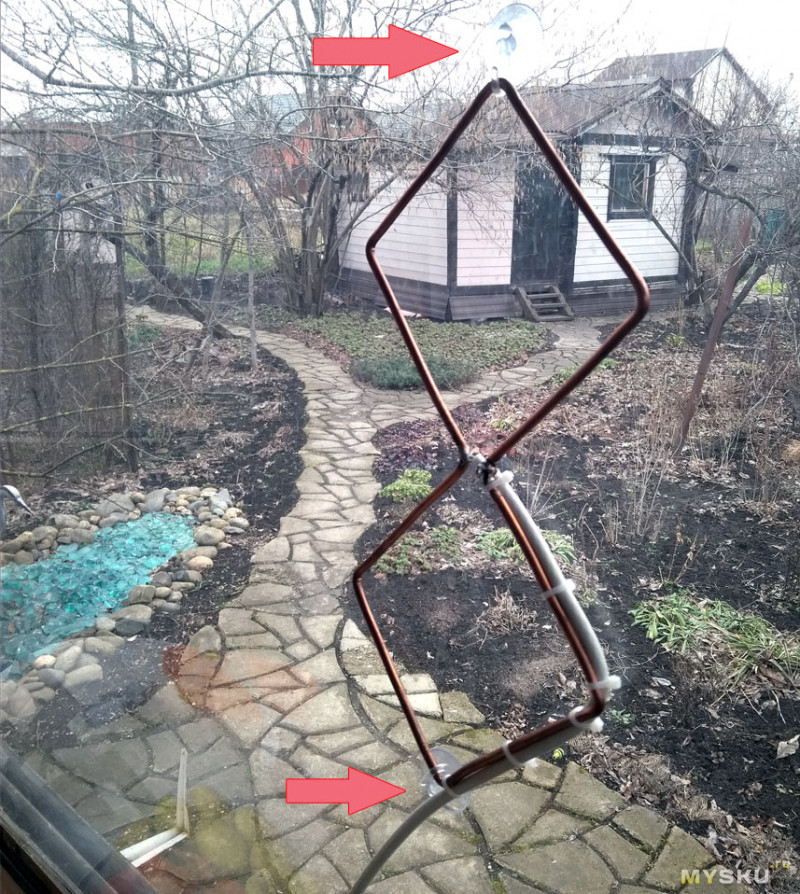

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

• расстояние между рефлектором и приемником составляет ƛmax/7;
• площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
• приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно. А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение. Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см.

Подключение

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Улучшение скорости интернет-соединения антенной Харченко

Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.

Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:

• У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
• Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.

Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.

Расчет

3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.

В котором работают модемы:

• ƛmin = 300/2100 = 0.143 м = 143 мм;
• ƛmax = 300/1900 = 0.158 м = 158 мм.

Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.

В результате получается:

• 143/4 = 35.75 мм для сторон, укороченных разрывом;
• 158/4 = 39.5 мм для двух других сторон.

Сборка

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.

Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.

Подключение

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).

Тестирование антенны Харченко

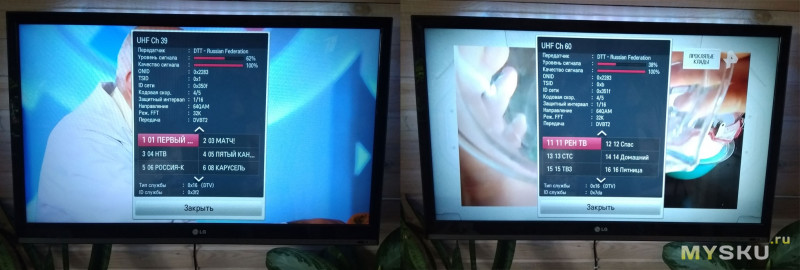

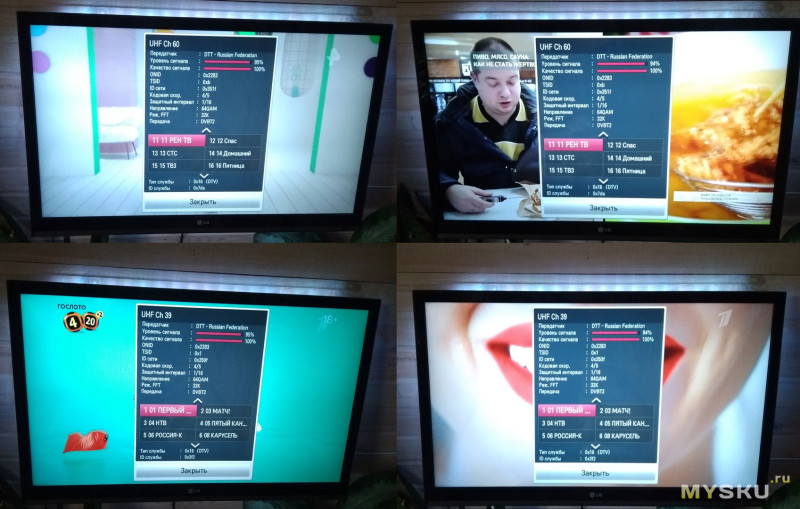

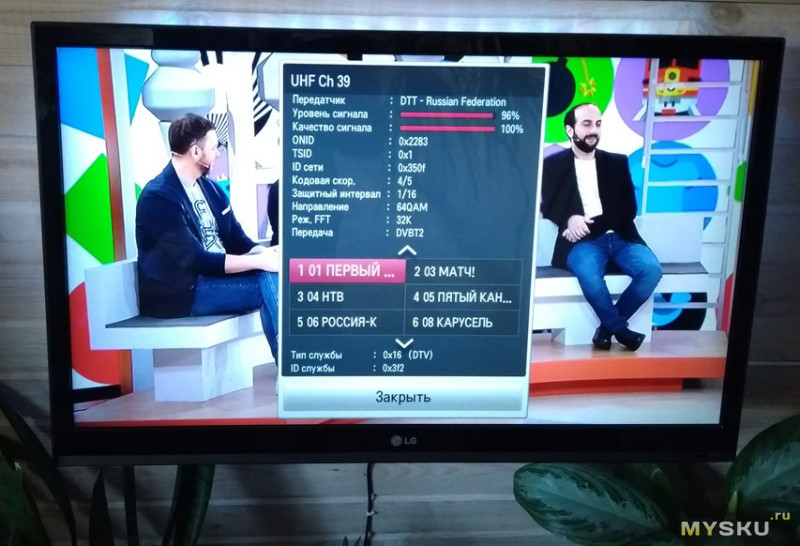

Когда антенна Харченко собрана, перед крепежом и установкой нужно ее проверить. Для проверки приема цифрового ТВ на телевизоре или ресивере запускается автонастройка каналов. Если нет времени на полный поиск или уже присутствуют настроенные каналы, можно сделать проще — выбрать два канала и на каждом установить частоту любого канала разных мультиплексов (в каждом пакете все телеканалы вещают в одном частотном диапазоне).

В результате будет получено качественное изображение или полное отсутствие. В отличие от аналогового вещания, у цифры не бывает показа с помехами, и программа работает качественно или отсутствует.

С модемом ситуация сложнее. Во-первых, результат приема сигнала характеризуется динамически, т.е. он не только присутствует/отсутствует, но и принимается с конкретной эффективностью, которая определяет скорость интернет-соединения.

Этому способствует 3 фактора:

• вышка каждого оператора находится на разной удаленности и направленности;
• работа ретрансляторов (они отправляют сигнал на пограничных, но разных(!) частотах).

Если прием/передача данных достигает 3 Мб/сек — зигзагообразная антенна справляется со своей задачей. Когда она немного ниже достаточно изменить ее направление. Данная антенна может использоваться и для смартфонов, когда мобильная связь неработает по причине слабого сигнала.

Выводы

Антенна Харченко — практичное и универсальное устройство для приема слабого сигнала. Она легко собирается своими руками, полностью заменяет заводскую антенну и усилитель. Но самое главное — с ней легко ловить простые каналы, она одинаково эффективно усиливает сигнал цифрового телевидения и интернет соединение.

Загрузка…

Антенна цифрового телевидения DVB-T2 своими руками

Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое.
На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.

За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %.
Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Коаксиальный телевизионный кабель – не более 10 м;
• Полметра ПВХ трубы ХВ, диаметр – 20 мм;
• Дюбеля металлические для гипсокартона;
• Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Паяльник мощный на 100 Вт;
• Шуруповерт с насадками;
• Термоклеевой пистолет;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.


Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.

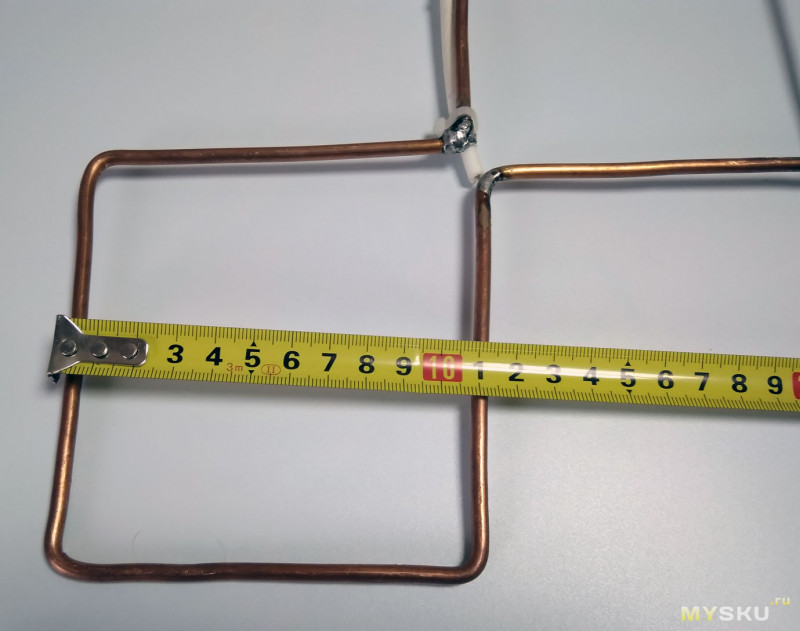

По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы.








С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть.




На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.





С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.


Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.





Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.




Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.

Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.



Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок.




Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.



На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок.



Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.



Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно.


Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.






Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве.





Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

Лучшие телевизионные антенны 2020 года

Лучшая телевизионная антенна дает вам бесплатное телевидение от крупных станций, таких как ABC, CBS, Fox и NBC. Если вы хотите наслаждаться спортом, местными новостями или хит-шоу, то эфирное телевидение (OTA) бесплатно — все, что вам нужно, это телевизор и антенна HDTV. Благодаря полностью бесплатному телевизору высокой четкости, доступному даже на недорогих антеннах, вещательное телевидение — отличный способ улучшить параметры просмотра, особенно если вы хотите полностью обрезать шнур и отсоединить кабель.

Наши обзоры телевизионных антенн основаны на тщательном тестировании и практической оценке, чтобы найти лучшие доступные телевизионные антенны, будь то простая неусиленная антенна, которая висит на стене, усиленный блок, установленный на полке, или даже более крупная наружная модель. это тянет на станциях от миль.В каждом обзоре мы изучаем не только производительность, но и оборудование, включенное в комплект с антенной, а также простоту настройки и использования.

Какие лучшие телевизионные антенны?

Мы протестировали и рассмотрели десятки моделей и обнаружили, что лучшей телевизионной антенной является антенна Mohu ReLeaf HDTV благодаря ее превосходному приему, простой функции без усиления и продуманной конструкции из переработанного материала.

Для более экономичного варианта, который по-прежнему соответствует лучшим телевизионным антеннам, меньшая станция метро Mohu Leaf — наша любимая недорогая комнатная HDTV-антенна, обеспечивающая множество чистых каналов менее чем за 20 долларов.Ультра доступная антенна имеет очень компактную обратимую конструкцию, которая хорошо подходит для квартир и других городских зданий, где 25-мильный диапазон антенны идеально подходит для протягивания на местных станциях.

В качестве еще одного доступного варианта мы также любим популярную 1-битную усиленную HDTV-антенну, которая является бестселлером Amazon благодаря своей низкой цене, отличному приему и простоте установки усиленного дизайна.

Если вы хотите разместить на полке незаметную антенну с усилителем, то есть Mohu Curve 50, которая поразила нас своей великолепной производительностью и стильным дизайном.

Для чего-то, что может выходить в помещении или на улице, наш фаворит — интеллектуальная панель HD Antop AT-800SBS, которая поставляется с 40-футовым кабелем для наружного монтажа и более короткими кабелями для установки в гостиной. Он даже поставляется с необходимым крепежом.

И для лучшего наружного блока, который вы можете получить, есть Winegard Elite 7550. Даже без усилителя, защищенная от непогоды 70-мильная антенна обеспечила отличные характеристики, включая подавление помех, позволяя подключать десятки чистых наблюдаемых каналов.

Независимо от вашей конкретной антенны, мы искали сигналы и просматривали каналы с каждой моделью ниже (и многими другими), чтобы найти лучшую телевизионную антенну для вас.

Лучшие телевизионные антенны, которые вы можете купить сегодня

(Фото предоставлено: Mohu)

1. Антенна Mohu ReLeaf HDTV

Радиус действия: 30 миль | полученных каналов: 62 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 11.5 x 9 дюймов

Отличный прием

Простой дизайн

Конкурентоспособная цена

Экологически чистое строительство

Мягкий вид

Для телезрителей, готовых отказаться от кабельного или спутникового счета, не отказываясь от местных каналов, Mohu Releaf лучшая телевизионная антенна менее чем за 40 долларов. Простая конструкция облегчает установку, а поскольку заслонка антенны с одной стороны легче, чем с другой, она также может гармонично сочетаться с некоторым декором. Внутренняя антенна длиной 30 миль в наших тестах показала впечатляющие 62 канала, предлагая лучший прием, чем даже некоторые усиленные антенны из этого списка.

Изготовленная из переработанной упаковки и раздробленных кабельных коробок, это также самая экологичная антенна HDTV, которую мы когда-либо видели. Они даже печатают инструкции на коробке, чтобы исключить лишние потери в инструкции. Но настоящая причина покупки — это сочетание беззаботного дизайна и первоклассных характеристик. Это наша любимая антенна HDTV без усиления и лучшая телевизионная антенна, которую мы рассмотрели.

Прочитайте наш полный обзор Mohu ReLeaf .

(Фото предоставлено Моху)

2.Mohu Leaf Metro

Лучшая комнатная телевизионная антенна

Радиус действия: 25 миль | полученных каналов: 31 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 11,5 x 3,5 дюйма

Недорогой

Очень маленький

Надежный, надежный прием

Не усилен

Ограниченный диапазон и выбор канала

Вы можете бесплатно смотреть телевизор с любой антенной, которую мы рассматриваем, но Mohu Leaf Metro предлагает надежный прием и простую установку менее чем за 20 долларов, что делает его одной из лучших телевизионных антенн.Эта недорогая комнатная антенна поставляется с 10-футовым кабелем и крепежом, а также имеет обратимую конструкцию, которая помогает ей выделяться немного меньше, когда она прикреплена или прикреплена к стене.

В нашем тестировании бюджетное Leaf Metro с минимальным бюджетом предложило одни из лучших приемов, которые мы видели в дешевой телевизионной антенне, обеспечив 31 четкую радиостанцию. Неусилительный дизайн прост в настройке и достаточно мал, чтобы не быть бельмом на глазу, что делает его отличным выбором для комнат в общежитии и небольших жилых помещений.Если вы хотите самый эффективный, самый доступный вариант для эфирных каналов, это оно.

См. Наш полный обзор Метро листа Моху .

(Фото предоставлено Mohu)

3. Внутренняя HDTV антенна Mohu Arc Pro

Радиус действия: 60 миль | полученных каналов: 34 | Усиленный: Да | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 8 х 11,5 х 2.25 дюймов

Привлекательный стиль

Индикатор уровня сигнала

Больше, чем у большинства

Общая умеренная восприимчивость

Mohu Arc Pro — это стильная усиленная внутренняя антенна с диапазоном 50 миль и привлекательным дизайном, который выделяется в области плоские, вдохновленные грязью конкуренты. Как продолжение предыдущего фаворита, снятого с производства Mohu Curve 50, Mohu Arc Pro — это больше, чем просто красота. В нашем приемном тестировании было предоставлено больше смотрибельных каналов, чем большинство моделей, которые мы тестировали в последние месяцы.

В дополнение к использованию некоторых труднодоступных станций, Arc Pro включает в себя вертикальную подставку и элегантный изогнутый дизайн, что позволяет поворачивать головки по всем правильным причинам, а встроенный индикатор уровня сигнала позволяет легко найти оптимальное положение. в твоем доме. Он также предлагает подавление помех сигнала, гарантируя, что каналы, по которым он подключается, доступны для просмотра.

Ознакомьтесь с полным обзором Обзор антенны для HDTV-телевизоров Mohu Arc Pro .

(Фото: Winegard)

4.Наружная HDTV-антенна Winegard Elite 7550

Радиус действия: 70 миль | полученных каналов: 73 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: Н / Д | Размер: 30 x 17,5 x 5 дюймов

Отличный прием

Превосходное подавление помех

Довольно незакрепленная конструкция

Пластиковое крепление на крышу

Иногда внутренняя антенна просто не режет ее. Когда вам нужна наружная антенна с отличным приемом, Winegard Elite 7550 — это разумный вариант и лучшая телевизионная антенна для наружной установки.Это может стоить немного больше, но Winegard Elite 7550 приносит дивиденды, предоставляя в наших тестах колоссальные 73 канала. Независимо от того, находитесь ли вы в многолюдном городе или в сельской местности, этот HDTV на открытом воздухе должен выполнять свою работу, используя большее количество каналов с лучшим сигналом, чем любая внутренняя модель.

Если у вас возникают трудности с поиском нужных вам местных радиостанций — или вы просто хотите получить более качественный и стабильный прием — ценник Winegard Elite 7550 за 120 долларов стоит каждого пенни, тянет десятки бесплатных каналов за менее чем месячную абонентскую подписку.

Ознакомьтесь с полным обзором Winegard Elite 7550 для наружных антенн HDTV .

(Кредит изображения: 1byone)

5. 1byone Усиленная антенна HDTV

Дальность: 50 миль | полученных каналов: 46 | Усиленный: Да | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 13,25 x 9,25 дюйма

Все необходимые компоненты включены

Умеренная цена

Простая настройка

Непоследовательный исполнитель

Для простой внутренней антенны, которая предлагает все необходимое для обрезки шнура, 1-й усиленной внутренней HDTV-антенны предлагает диапазон 50 миль и включенный усилитель, все по довольно разумной цене.С гладкой упаковкой и простым черным дизайном, это не только бестселлер Amazon, но и одна из лучших телевизионных антенн, которые мы рассмотрели.

Измеряя всего 13,3 x 9,3 дюйма, антенна включает в себя все, что нужно для подключения к телевизору, с помощью 10-футового коаксиального кабеля и прилагаемых клейких патчей для монтажа. Простая конструкция и включенный усилитель обеспечивают десятки наблюдаемых каналов и могут подключаться к любой розетке или порту USB. Есть веская причина, по которой 1byone — лучший продавец Amazon: он работает хорошо и стоит недорого.

Ознакомьтесь с полным обзором антенны HDTV для домашнего телевидения с усиленной антенной высокой четкости 9009 .

Как выбрать лучшую телевизионную антенну для вас

Если вы покупаете телевизионную антенну, вам повезло, потому что нет лучшего способа получить прямую трансляцию по самой низкой цене: бесплатно! Но прежде чем взять первую телевизионную антенну, которую вы видите в магазине, вы должны убедиться, что вы получаете ту, которая подойдет вам.

Мы рекомендуем заранее изучить, какой диапазон антенны вам нужен, и хотите ли вы модель для дома или антенну, предназначенную для наружной установки.Лучше всего начать с AntennaWeb.org , который позволяет вам ввести свой адрес или почтовый индекс и посмотреть, какие станции вещают в вашем районе, а также как далеко находятся башни вещания.

Если вы находитесь в городе или рядом с ним, есть большая вероятность, что вы сможете обойтись с помощью небольшой внутренней антенны, поскольку у вас будет несколько станций в радиусе 10 или 20 миль, которые можно подключить с помощью обычной внутренней антенны , Если вы находитесь более чем в 30 милях от местной телерадиовещательной вышки, вам нужно перейти к усиленной модели.

Любая антенна, которая рассчитана на 50 миль или более, будет либо большим наружным блоком, либо оснащена усилителем для усиления получаемого сигнала. Получение наружной антенны зависит от того, в каком здании вы находитесь, и от окружающей среды, поскольку такие препятствия, как стены дома и даже деревья, могут препятствовать прохождению сигнала к внутренней антенне.

Внутренние антенны без усиления обычно продаются по цене от 20 до 40 долларов, но есть множество дешевых телевизионных антенн, которые продаются менее чем за 20 долларов и предлагают приемлемую производительность.Усиленная антенна обеспечивает лучшую производительность и будет стоить от 30 до 100 долларов. Для лучшей производительности, рассмотрите наружную антенну, которая стоит 100 долларов или больше.

Обеспокоены перспективами выпуска ATSC 3.0, который выйдет в этом году? Хорошая новость заключается в том, что ваша существующая антенна будет работать и даже может подключить больше каналов в соответствии с новым стандартом. Плохая новость заключается в том, что вам нужно будет купить новый тюнер или телевизор, оборудованный ATSC 3.0, и они поступят в продажу только сейчас.

Как мы тестируем телевизионные антенны

Все телевизионные антенны, которые мы рассматриваем, тестируются в одном и том же месте в Нью-Йорке, в квартире, которая принимает десятки каналов от различных вещательных компаний.Каждая антенна подключена к телевизору Samsung 4K, поэтому ТВ-тюнер остается согласованным, и каждая из них находится в одинаковом положении для получения сопоставимых результатов.

С более чем 100 эфирными каналами, доступными на Манхэттене, это обеспечивает отличное место для тестирования приема антенны любого диапазона, с более чувствительными антеннами дальнего радиуса действия, задействующими большее количество каналов. Это также дает нам возможность определить качество этого приема, посмотрев, являются ли эти каналы четкими и доступными для просмотра.Лучшие антенны будут подключаться к большему количеству каналов с большим количеством наблюдаемых результатов.

Ваш опыт может отличаться от результатов наших тестов. В зависимости от того, сколько станций вещает в вашем регионе, и от уникальных географических препятствий для передачи по эфиру, таких как горы, ваш собственный выбор каналов будет значительно различаться. Мы рекомендуем покупателям антенн знать, какие каналы им доступны, с помощью онлайн-инструмента поиска, такого как AntennaWeb.org. Мы также предлагаем удобное руководство по лучшему приему антенны, чтобы легче было обрезать шнур.

Сводка лучших предложений сегодняшнего дня

Mohu MH-110822 ReLeaf Внутренняя …

Mohu Leaf Metro TV Антенна, …

Winegard Elite Outdoor …

Внутренняя телевизионная антенна, усиленная …

.

антенн и цифрового телевидения | Федеральная комиссия связи

Сканирование для каналов DTV

Прежде чем вносить какие-либо изменения в текущую антенну или антенную систему, вы должны выполнить сканирование каналов, чтобы определить, принимает ли ваша антенна цифровые сигналы, передаваемые в вашем регионе.

Чтобы запустить сканирование каналов, найдите кнопку «Настройка» или «Меню» на пульте дистанционного управления, затем выберите параметр, который позволяет искать доступные каналы цифрового вещания.После завершения сканирования вы должны получить все доступные цифровые каналы в вашем регионе. Во многих случаях это все, что вам нужно сделать для просмотра передач DTV. Вам следует периодически повторять сканирование, чтобы проверить, стали ли доступны дополнительные цифровые каналы.

Если у вас возникли трудности с завершением сканирования канала, обратитесь к инструкции по эксплуатации вашего цифро-аналогового преобразователя или DTV для получения подробных инструкций.

Периодическое повторное сканирование до июля 2020 года из-за изменений в телевизионном диапазоне

Федеральная комиссия связи США недавно продала с аукциона спектр, который был лицензирован для вещания телевизионных станций, работающих на УВЧ-каналах 38-51.Результаты аукциона (завершенного в апреле 2017 года) в настоящее время влияют на доступность телевизионных станций на этих каналах при переходе на другие каналы.

FCC установил период времени, чтобы помочь сгладить переход телевизионных станций на другие доступные каналы. В частности, FCC позволяет некоторым телевизионным станциям продолжать работу на своих каналах вплоть до конца июля 2020 года, но некоторые части страны уже перешли (первый этап завершился в ноябре 2018 года), и когда переход произойдет, зависит от того, где вы живете.

Вам следует периодически повторять сканирование, чтобы убедиться, что на вашем телевизоре установлена ​​текущая линейка каналов для вашего региона.

Более подробную информацию о запланированном переходе FCC можно найти по адресу: fcc.gov/TVrescan

.

Антенны для приема DTV

Для приема сигналов DTV от всех станций в этой области ваша антенна должна иметь возможность принимать как каналы ОВЧ (каналы 2-13), так и каналы УВЧ (каналы 14-51, которые вскоре станут каналами 14-36 после завершения этого перехода ). Некоторые антенны обеспечивают хороший прием только каналов ОВЧ или УВЧ, но не оба.Например, внутренние «кроличьи уши» обычно должны быть дополнены дополнительной «проволочной петлей» или антенной «бабочка» (см. Изображения ниже), чтобы принимать сигналы по каналам УВЧ. Многие из антенн, продаваемых как «HDTV-антенны», лучше всего работают при приеме УВЧ-сигналов, но менее эффективны при приеме ОВЧ-каналов. Обратитесь к консультантам по розничным продажам и на потребительские веб-сайты, чтобы убедиться, что любая выбранная вами антенна обеспечивает хороший прием как ОВЧ, так и УВЧ каналов.

Даже если вы используете цифро-аналоговый преобразователь, вам все равно потребуется антенна для приема сигналов DTV.Цифро-аналоговые преобразователи не содержат дополнительных антенн или усиления сигнала.

Антенны для разных условий

Антенны, показанные ниже, будут работать для указанного уровня сигнала в большинстве случаев, но могут работать не во всех случаях. Тип антенны, необходимой в конкретном месте, может варьироваться в зависимости от географического положения, высоты, на которой используется антенна, и других местных факторов, таких как близлежащие здания, деревья, местность или строительство дома. Как правило, уличные антенны получают лучший прием, чем внутренние, и настоятельно рекомендуются для наиболее надежного приема.

Сильные ТВ-сигналы VHF + УВЧ или Комбинированный ОВЧ / УВЧ Простых комнатных антенн может быть достаточно для мест с сильным телевизионным сигналом.

Умеренные телевизионные сигналы Высококачественная комнатная антенна (установите флажок для информации) или наружная антенна может быть подходящей.

Слабые телевизионные сигналы Внешняя антенна подходит. См. Www.antennaweb.org для получения инструкций о типе наружной антенны, которая может вам понадобиться.

,

Руководство по устранению неисправностей для цифро-аналоговых преобразователей и цифровых телевизоров

Эта страница была заархивирована и больше не поддерживается FCC.

Все телевизионные станции полной мощности вещают только в виде цифрового ТВ или цифрового телевидения после перехода от аналогового к цифровому вещанию в 2010 году.Если у вас возникают проблемы с приемом станций цифрового вещания, это руководство по устранению неполадок содержит контрольный список подключений и советы по приему цифровых сигналов.

Используйте антенну, которая обеспечивает хороший прием всех каналов

• Вам нужна антенна, которая обеспечивает хороший прием как сигналов ОВЧ (каналы 2-13), так и сигналов УВЧ (каналы 14 и выше), чтобы надежно принимать все цифровые сигналы, передаваемые в вашем регионе.

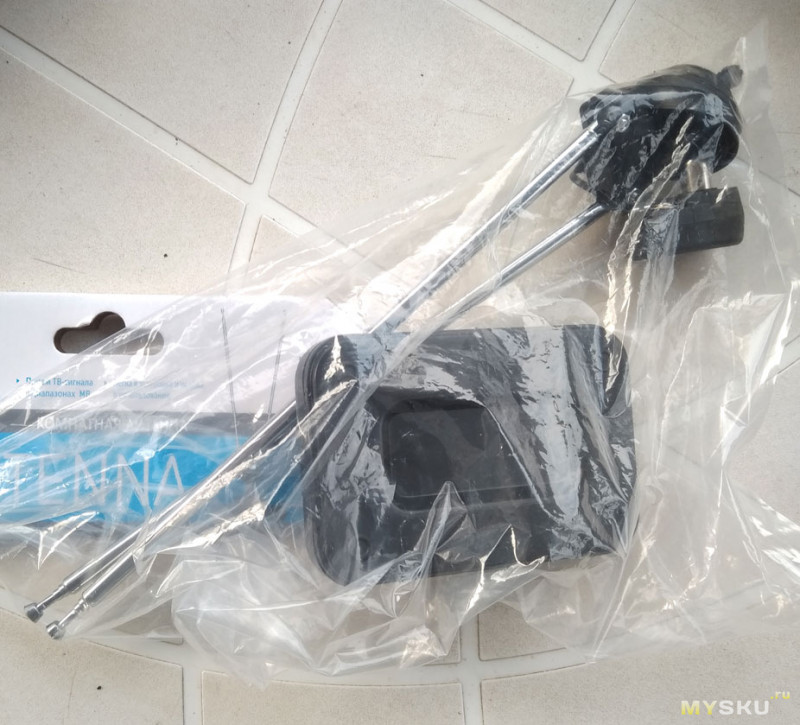

• Многие антенны предназначены только для приема сигналов ОВЧ или УВЧ (но не обеих).Например, обычно используемая комнатная антенна «кроличьи уши» подходит только для приема ОВЧ-сигналов. Для приема УВЧ-сигналов комнатная антенна должна также иметь проводную петлю или другую функцию для приема в этом диапазоне.
• Возможности приема телевизионных антенн значительно различаются. Кроме того, такие факторы, как близлежащие здания, деревья, местность или конструкция, могут влиять на прием. Для получения дополнительной информации об антеннах, ознакомьтесь с нашим руководством: Антенны и Цифровое телевидение.

Проверьте свои соединения

• Убедитесь, что ваша антенна правильно подключена к антенному входу вашего цифро-аналогового преобразователя или цифрового телевидения.При использовании цифроаналогового преобразователя также убедитесь, что антенный выход вашего преобразовательного блока подключен к антенному входу вашего аналогового телевизора. Обратитесь к руководству пользователя ваших компонентов, если вы не уверены в правильности подключения.
• Убедитесь, что все компоненты подключены и питание включено.
• Если у вас есть цифро-аналоговый преобразователь, настройте аналоговый телевизор на канал 3. На экране телевизора должно появиться меню настройки или изображение. Если вы не видите меню настроек или изображения, настройте телевизор на канал 4.Если вы все еще не видите меню настройки или изображение, перепроверьте свои соединения.

Выполнение сканирования канала

• Цифро-аналоговые преобразователи и цифровые телевизоры имеют кнопку, обычно на пульте дистанционного управления, которая помечена как «настройка», «меню» или какой-либо подобный термин. Нажмите эту кнопку, чтобы войти в меню настроек.
• С помощью кнопок со стрелками направления на пульте дистанционного управления выделите параметр «сканирование каналов».Сканирование каналов автоматически выполнит поиск каналов цифрового вещания, доступных в вашем регионе. Обратитесь к руководству пользователя вашего цифро-аналогового преобразователя или цифрового телевидения для получения подробных инструкций о том, как выполнить сканирование каналов для вашего устройства.
• После завершения сканирования каналов вы сможете настраиваться на цифровые каналы, принимаемые вашей антенной. Вам следует периодически выполнять сканирование каналов, чтобы проверить, стали ли доступны дополнительные цифровые каналы.
• Для получения дополнительной информации, включая учебное видео, ознакомьтесь с нашим руководством для потребителей: не забудьте перепроверить.

Настройте антенну

• Небольшие корректировки вашей антенны могут существенно повлиять на количество цифровых каналов, которые вы можете получить. Для внутренней антенны попробуйте поднять ее и пододвинуть ближе к внешней стене вашего дома.
• При настройке антенны обратитесь к «измерителю силы сигнала» на вашем цифро-аналоговом преобразователе или цифровом телевизоре, чтобы определить, улучшают ли ваши настройки уровень сигнала.Измеритель уровня сигнала обычно доступен через функцию меню на вашем дистанционном управлении. Обратитесь к руководству по эксплуатации вашего устройства, если у вас возникли трудности с доступом к нему.
• После настройки антенны выполните сканирование другого канала, чтобы увидеть, улучшился ли ваш прием.

Все еще есть трудности?

• Цифровое вещание обычно дает четкую картину; однако, если сигнал падает ниже определенной минимальной силы, изображение может исчезнуть.Возможно, вам придется настроить или обновить вашу антенную систему для приема станций с пропаданием изображения.
• Простые комнатные антенны обеспечивают минимальную производительность, которая может не подходить для вашего местоположения. Если вы не можете получить удовлетворительный прием DTV с вашей текущей внутренней антенной, вам следует приобрести внутреннюю антенну, которая включает функции для лучшего приема сигналов ОВЧ и УВЧ, и / или усилитель — часто называемый активной внутренней антенной — для усиления полученный сигнал.
• Наружная антенна обычно получает лучший прием, чем комнатная антенна.Однако характеристики наружных антенн могут ухудшаться со временем из-за воздействия погоды. Если у вас возникли проблемы, проверьте, нет ли ослабленной или корродированной проводки или сломанных элементов антенны. Также проверьте направление антенны.
• Старайтесь, чтобы длина провода между вашей антенной и цифро-аналоговым преобразователем или цифровым телевидением была как можно короче для лучшего приема.
• «Разветвители», используемые для подключения одной антенны к нескольким цифро-аналоговым преобразователям или цифровым телевизорам, уменьшают уровень сигнала для каждого устройства.Улучшается ли прием без сплиттера? Иногда «активный» разветвитель с усилителем может решить проблему.
• Если вы находитесь рядом со станцией радиовещания, прием этой станции и других станций может быть затруднен сигналом «перегрузка». Для улучшения качества приема рассмотрите возможность использования «аттенюатора» или удаления усилителей.

Для получения дополнительной информации о переходе DTV перейдите по адресу www.fcc.gov/consumers/guides/dtv-transition-consumer-guide-archive.

Распечатать

Преобразователи

и цифровые телевизоры: Руководство по поиску и устранению неисправностей (pdf)

Дата последнего обновления / проверки:

Пятница, 29 сентября 2017 г.

,

2019 Новое усиление 22dBi Digital DVB T Телевизионная антенна USB Антенна для ТВ HDTV Цифровые телевизионные антенны Черный | |

Ваше удовлетворение является нашей конечной целью.
5 звезд положительные отзывы будут оценены. надеюсь, вы могли бы представить наш магазин своим друзьям.

Пожалуйста, не оставляйте отрицательный отзыв или открытый спор без общения, спасибо.
Любой негатив или спор повредит обеим сторонам и не позволит решить проблему по-настоящему.Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам, мы сделаем все возможное, чтобы помочь, спасибо.

Примечание: европейский и американский общий стиль, нет европейских норм и правил.

Особенности продукта:
Для приема автомобильных программ цифрового ТВ (с усилителем)
Автомобильная антенна Автомобильная антенна Автомобильный DVB-T CMMB Усилитель антенны DTMB Автомобильная телевизионная антенна Цифровая антенна
Внешний источник питания 5 В с антенной усилителя, разъем IEC
1. Приемлемые телевизионные стандарты включают в себя: аналоговые телевизионные сигналы, CMMB, DVB-T, DMB-T и другие цифровые телевизионные сигналы.
2. Продукт подходит для установки на крыше
3. Блок питания USB 5V
4. Диапазон частот приема: 470–860 МГц
5. Усиление: 22 дБ
6. Длина кабеля: 5 метров
7. Форма разъема: IEC-разъем / Заголовок F
Поляризованная форма: вертикальная поляризация
Способ установки: тип адсорбции
Форма разъема: вилка IEC / с головкой F,
Размер антенны Луч: 60
Длина антенны (мм): 129
Длина кабеля (мм): 5000

Пакет включает в себя:

1 х ТВ антенна

,
