Поделки из гаек и болтов: 100+ лучших изображений доски «Из болтов и хлама» в 2020 г

Содержание

Что можно сделать из старых ключей, гаек и болтов / Я

А можно сделать, как увидите, очень много любопытных вещиц. Как то: декоративные шары, бутылки, вазы. И станут они уникальными в своём роде украшениями для дома и сада.

Одна австрилийская компания (Moerkey) масштабно выпускает такие оригинальные поделки, которые декораторы используют в дизайне современных жилищ.
А и правда, хороши! Конечно, наклеить на бутылку ключи, а некоторые из них придётся изогнуть, не под силу женским рукам. Хотя бы потому, что приспособлений таких у нас под рукой нет. А у мужчин — найдутся точно. Делаем вокруг бутылки

Но есть и для нас, девочек, много интересного-рукотворного…

от подушек с трафаретом до создания художественных тканей

в стиле шебби-шик

Вот замечательный стимпанк! Как использовать эти штучки понимаете, да?

А это новые тенденции в стимпанке: разбираем подвески и браслеты (старые, конечно или детские) и наклеиваем детальки на ключи даже ржавые, а потом используем в творчестве

Просто хорошая идея для декора прихожей

Мужские идеи, но очень и очень. Я бы точно от такого набора для кухни не отказалась

ещё прелестная поделка… Думаю, вы понимаете, что наклеены ключи на мяч, который потом убирается из поделки

Вот на примере ниже показано, как просто согнуть-изогнуть ключ. Если у вас в доме есть такая штуковина — вы счастливица, потому как легко сделаете и бутылку из ключей и шар. Только гнуть нужно нежно и аккуратно для красивых и не сильных изгибов

а тут гнут ключи для вешалки — для дачи супер-идея, между прочим

А эта юная леди сочинила собственную конструкцию из проволоки, «уложила» в неё свои ключи и получила абажур — не дурно!

А как вам это — для спальни? Часть настольной лампы + ключи. Только я бы для своей спальни покрасила сие в золотой цвет. Ну, или в серебряный… или задекупажила
А вот так можно стильно повесить фото в рамках

а сделать ручки для шкафов… хоть бы и кухонных

Абажур для настольной лампы, оформленный трафаретами ключей и собственно ключами — чем плохая идея для дома?

И подушка-наволочка из х/б ткани, тоже с трафаретом
Декор стены — проще простого! А в прихожей — ещё и стильное решение

Мастер-класс для панно из ключей

Металлическая скульптурная ваза. Тут по-моему нужна сварка, чтобы шайбы удержать так, как хочется нам
Садовая скамейка из старого велосипеда, шины — важная деталь

Металлические предметы особенно ценят художники. Те, которые окрашивают ткань в технике Шибори

Понятно, да ведь, как это делать? Кладём на влажную ткань ржавые ключи, придавливаем чем-то тяжёлым и ждём нужного эффекта

Вот такие удивительные полотна с помощью ржавчины создают сегодня художники
А чтобы вам стало всё ясно с ржавчиной, вот вам шарф в технике шибори. Окрашен ржавчиной
Шайбы и болты и тоже — сварка. Но какова идея!
Про дверные ручки вы знаете, они весьма разнообразны и модны сегодня, почему бы для себя такую не сделать?

Без слов — сами всю прелесть видите

А из того, что хранится в гаражах, можно сделать что-нибудь полезное для того же гаража или дачи! Смотрите, какой бодибилдинг-столик! Кому не нравится неровная поверхность, могут положить сверху лист стекла

Из вилки велосипеда можно сделать держалку для туалетной бумаги

Мастера крепежа: железные человечки из болтов и гаек

Невероятно трогательные миниатюрные композиции создает из обычных старых болтов норвежец Tobbe Malm. Всего несколько изгибов и невзрачный болт преобразуется в фигурку человека. С помощью пластики Тобби удается передать разнообразие чувств — отчаяние, одиночество, нежность.

Серия работ называется «Bolt Poetry» («Поэзия болтов»). По мнению автора даже обыденные вещи могут иметь поэтическое звучание. Как объясняет Тобби: «Болты по своей форме напомнили мне фигурки людей, и я чувствовал, им есть, что рассказать. Я попытался воссоздать обычные человеческие взаимоотношения, встречи и ситуации, и так родились веселые и грустные рассказы о горе и радости, боли и душевном тепле. Особая поэтическая реальность была создана, что и дало название циклу работ».

Однако, идею Тобби нельзя назвать оригинальной. Фигурки железных человечков из болтов и гаек делают многие умельцы.

Подборка фото из интернета:

Более 50 необычных фигурок из крепежных деталей сделал житель Омска Алексей Петров. Вероятно, он представлял жизнь на далекой загадочной планете Шелезяка. Его герои во многом похожи на людей, хоть и выглядят типичными железными человечками.

https://cs6.livemaster.ru/storage/79/63/99d87eb7ac1960c568304ec59b96.jpg» />

https://cs6.livemaster.ru/storage/06/2c/30701cf9178275d842f29ee9c096.jpg» />

https://cs6.livemaster.ru/storage/c1/e8/7546735e233c2e3226b0df9a3296.jpg» />

https://cs6.livemaster.ru/storage/d4/a5/99f76a0ec5a599418ed2cb3ac9hq.jpg» />

https://cs6.livemaster.ru/storage/8c/29/574ca3f22fa560ddb27aa72a06hq.jpg» />

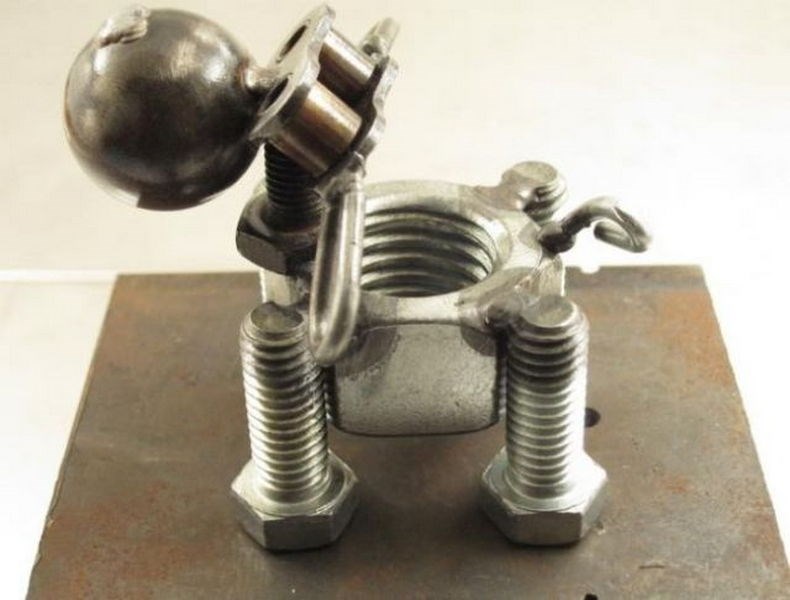

Джош Велтона из Мичигана отдает предпочтение животным, особенно собакам, героям культовых фильмов и всевозможным транспортным средствам (от самолетов до мотоциклов). С помощью сварочного аппарата и кучи металлических мелочей он изготавливает оригинальные сувениры. Джош обожает своего пса по кличке Вудсон, поэтому назвал свою мастерскую в его честь «Brown Dog», а часть выручки от продажи мини-скульптур отдает в фонд помощи животным.

https://cs6.livemaster.ru/storage/b4/5e/a4c763984ea115350fefdf30f5t4.jpg» />

3 полезные самоделки из болта и гайки

Обычный болт и гайка помимо основного назначения также могут применяться в качестве материала для изготовления различных приспособлений. Рассмотрим несколько таких самоделок, которые могут оказаться полезными.

Насадка на шуруповерт для скрутки проволоки

Взяв болт М8 или М10, можно просверлить в его головке 3 отверстия тонким сверлом на одинаковом расстоянии друг от друга. Если вставить в отверстия по куску проволоки и загнуть их края, то оставшиеся хвостики можно поджать гайкой.

Теперь если зафиксировать свободные концы проволоки, и установить болт в патрон шуруповерта, то при его вращении образуется аккуратная скрутка. Благодаря тому, что проволока зажата гайкой, ее можно одновременно с вращением тянуть на себя, за счет чего скрутка получится идеально ровной.

Косичка из проволоки может использоваться как декоративный элемент для поделок. Также такая насадка поможет сделать скрутку при электромонтаже проводки в распаечных коробках.

Съемный держатель для троса

Чтобы зафиксировать стальной тросик при отсутствии специального зажима, можно обойтись обычным болтом. Его нужно просверлить вдоль.

Затем с торца болта сделать продольный пропил болгаркой на глубину 5-10 мм. Ширина пропила должна соответствовать сечению троса.

Со стороны головки болта в отверстие вставляется трос. На выходе он подгибается и втягивается обратно так, чтобы сдвоенный конец заклинился.

При необходимости закрепить трос в деревянную поверхность в ней просверливается отверстие, и в нем нарезается резьба шпилькой зажатой в шуруповерте. Затем закручивается уже болт с тросом. Если требуется крепление к металлу, то в нем можно также нарезать резьбу метчиком, или просто приварить гайку, чтобы прикрутить болт к ней. Чем глубже закручивать болт, тем сильнее будет натяжение троса.

Молоток из перфоратора

Для этой самоделки нужна гайка и старый изношенный или сломанный бур от перфоратора. У бура срезается хвостовик. Затем на него наваривается гайка.

Полученная насадка устанавливается на перфоратор и используется как молоток для забивания гвоздей. Эта самоделка выручит при монтаже дощатого пола, при кровельных работах. Также таким молотком можно очень быстро забивать столбы для забора. Только для этого между столбом и ударником нужно использовать жесткую подкладку типа стальной пластины или обрезка доски.

Смотрите видео

4 нужных поделки из обычного болта

Болт может использоваться не только как крепежный элемент, но и как заготовка для изготовления различного нужного в мастерской инструмента. Рассмотрим 4 варианта таких самоделок.

Метчик по дереву

Чтобы сделать метчик по дереву из болта, нужно срезать его шляпку, а затем заточить один край под конус. После этого на вращающемся болту аккуратно стачивается часть высоты резьбы. Достаточно проточить первую треть его длины.

Далее используя болгарку с отрезным диском нужно сделать 3 продольные надпила по всей длине проточенной резьбы.

Полученный метчик зажимается в патроне шуруповерта и используется для быстрой нарезки резьбы в дереве. Благодаря конусному строению он выдавливает резьбу, делает ее плотной и крепкой.

Пружинный кернер

Данный инструмент используется для кернения в труднодоступных местах, где невозможно размахнуться молотком. Для его изготовления понадобится длинный болт и пружина одинакового с ним диаметра. Болт нужно разрезать пополам.

С одной стороны в пружину вкручивается его половинка со шляпкой.

С другой нужно закрутить вторую часть болта, заточив перед этим ее край под конус.

Чтобы воспользоваться кернером, нужно выставить его острие на заготовке, оттянуть болт со шляпкой и резко отпустить. Втянувшись, пружина передаст энергию ускорения в нижнюю часть, поэтому инструмент оставит вмятину. В идеале перед использованием закалить острие кернера, чтобы оно тупилось реже и могло кернить твердую сталь.

Мини ручная ножовка — держатель для полотна

Из болта М10, длинной гайки и пилочки от лобзика можно сделать маленькую ножовку для работы в труднодоступных местах. Для этого край болта нужно распилить вдоль на 25 мм.

Затем на него наворачивается длинная гайка и в прорезь вставляется пилочка. При скручивании гайки обратно полотно зажимается намертво.

Полученный инструмент, в отличие от обычных ножовок по металлу, не сгибается при работе. Он может стать незаменимым там, куда не достать болгаркой, бормашиной или лобзиком. При этом инструмент не портит пилочку, поэтому ее всегда можно вернуть на лобзик.

Вороток для метчиков и головок

Из длинной гайки и 2-х болтов можно сделать вороток. Для этого в длинной гайке (сваренной из двух обычных) сверлится отверстие, после чего в нее наживляются болты.

Далее в отверстие можно вставлять биты или метчики, и зажимать их болтами. Себестоимость изготовления такого воротка копейки, при этом он действительно работает хорошо.

Смотрите видео

Как из обычных гаек сделать очень крутой брелок без токарного станка

Чтобы делать красивые необычные аксессуары из металла не обязательно иметь много станков и электроинструмента. Примером является изготовления брелока в виде пули, для сборки которого достаточно иметь болгарку и дрель.

Материалы:

  • длинный нержавеющий болт М6-М10;
  • гайки из нержавеющей стали;
  • латунные и медные гайки;
  • ремешок или кольцо для ключей.

Процесс изготовления брелока

Суть самоделки в том, что на длинный болт плотно наворачиваются гайки, затем обтачиваются по форме пули. Чтобы полученный аксессуар смотрелся красиво, нужно чередовать гайки из разных металлов, сделать на них декоративный рельеф, а также отполировать готовую пулю в зеркало.
На гайки, на которых планируется делать рельеф, наносится разметка. Она должна быть симметричной.

Затем по меткам делаются неглубокие пропилы.

На одной гайке их можно наносить наискось, на другой поперек, на третьей вдоль или накрест. Тут все зависит от полета фантазии. Главное, чтобы каждый пропил был ровным и аккуратным. Оптимально его делать болгаркой с тонким отрезным диском. Каждая гайка естественно зажимается в тисках.
После насечек ее следует накрутить на болт, и зажав его в патроне дрели обточить грани.

Также отличным способом декорирования гайки будет нанесение на нее пропилов круглым напильником. Это долго, но в конечном счете на готовой пуле смотрится очень красиво.

Далее необходимо разместить на болте подготовленные рельефные и обычные гайки на свой вкус. Нужно чередовать их в зависимости от рисунка и металла. Можно размещать между ними латунные и медные шайбы. Тонкие цветные вкрапления также смотрятся интересно. Гайки нужно прижать как можно плотней, чтобы они не раскручивались.

Конец болта зажимается в дрели, и заготовка обтачивается под форму пули. Сделать это весьма быстро можно приставляя вместо напильника включенную болгарку из шлифовальным кругом. При наличии токарного станка все еще проще.

Для красоты можно сделать на пули канавки.

Для этого используются напильники различной формы. После грубой обработки заготовка шлифуется и полируется.

В конце выступающая часть болта протачивается, просверливается и обрезается.

В полученное отверстие вставляется связка ключей.

Любители аксессуаров для самозащиты могут сделать пулю немного длиннее, чтобы получить оригинальный авторский куботан. В этом случае нужно будет использовать более толстый болт, и делать наконечник менее острым.

Смотрите видео

Как сделать шахматы из болтов и гаек — Сам себе мастер

Сделать свой собственный шахматный набор может быть так же легко, как копаться в ящике с запчастями вашего отца.

Гайка барашковая, анкерные колпачки, болты, шайбы и еще несколько странных металлических изделий — все, что вам нужно, чтобы сделать собственную версию набора «шахматы из инструментов».

Общая стоимость: Час времени и минимум затрат. И если вы когда-нибудь потеряете одну из фигурок, вы всегда сможете сделать ее заново!

Помните: Нужно в общей сложности 16 пешек, четыре ладьи, четыре слона, четыре коня, два короля и два ферзя ( королевы). И вам необходимо будет покрасить один из наборов в другой цвет.

Следуйте инструкции ниже и потратьте некоторое время в магазине скобяных изделий, чтобы сделать свой собственный необычный набор.

Вам также понадобиться белый клей, аэрозольная краска, плоскогубцы и отвертка.

Пешки

Для каждой пешки (16):

  • 5/16 на 3/4-дюйма шестиугольные (шестигранные или обычные) крышечные болты
  • 5/16-дюймов шестиугольные гайки

Навинтите гайку на болт до тех пор, пока болт не поднимется над гайкой на 1/4 дюйма. Зафиксируйте клеем.

Ладья

Для каждой ладьи:

  • 5/16 на 1 1/2-дюйма анкерный болт с шестигранной гайкой

Используйте анкерный болт как он есть.

Конь

Для каждого коня:

  • 1/4 на 2-дюймовые болты с ушком с гайками

Навинтите гайку на болт с ушком до тех пор, пока кромка болта не станет вровень с гайкой.

Зафиксируйте клеем, наложив клей на резьбу болта, накручивая гайку, после чего вытрите излишки.

Слон

Для каждого слона:

  • 5/16 на 1 1/2-дюймовые шестигранные крышечные болты
  • 5/16-inch барашковые гайки
  • 5/16-дюймовые контргайки с нейлоновыми вставками

Навинтите барашковую гайку на болт. Навинтите контргайку и затяните. Закрепите барашковую гайку напротив контргайки.

Король

Для каждого короля:

  • 3/16-дюймовые дюбель молли (длинные)
  • № 14 чистовые шайбы
  • 1/4-дюйма плоские шайбы
  • 1/4-дюйма барашковые гайки
  • 1/4-дюйма шестигранный колпачок

Захватите конец дюбель молля плоскогубцами, затяните винт отверткой до тех пор, пока металлические полоски не разойдутся. Снимите центральный винт, добавьте чистовую шайбу, накрутите винт на дюбель молль. Добавьте плоскую шайбу. Навинтите барашковую гайку на конец винта, затем затяните шестигранным колпачком до конца винта.

Ферзь (королева)

Для каждого ферзя:

  • 3/16-дюймовые дюбель молли (короткие)
  • No 14 чистовые шайбы
  • 1/4-дюймовые барашковые гайки
  • 5/16-дюймовые наружные зубчатые шайбы
  • 1/4-дюймовые контргайки с нейлоновыми вставками

Затяните винт дюбель молля как для короля. Снимите центральный винт, добавьте чистовую шайбу, затяните винт дюбель молля. Навинчивайте барашковую гайку на конец винта вверх дном. Затем добавьте зубчатую шайбу и затяните контргайку на конце винта.

Последний штрих

Раскрасьте один набор аэрозольной краской. Пока он высыхает, потренируйтесь говорить «Шах и мат!», и вы готовы играть.





Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

40 механических гаек и болтов Art Ideas

Гайки и болты считаются антитезой всему, что связано с искусством, поскольку они считаются практической стороной жизни, а искусство совсем не так. Но, как мы, возможно, упоминали ранее (несколько раз), искусство продолжает расширяться и иногда вторгаться в другие пространства, и поэтому вас не должно удивлять наличие концепции, называемой искусством механических гаек и болтов, которое берет эту однообразную ( по крайней мере для художников, а не для механиков) и смешивает его с искусством, которое совсем не однообразно и практично.Факт в том, хотим мы признавать это или нет, но есть что-то настолько поэтичное и красивое в механике и в том, как они работают вместе как единое целое. Гайки и болты могут быть практичными, но их легко представить как художественные. Сегодня вы увидите, как многие ювелиры предлагают некоторые кусочки ювелирных изделий, причудливо и мило оформленные в виде механических объектов, таких как мотоцикл, инструмент или что-то столь же механическое. Но сделано это с такой тонкостью, что нельзя не рассматривать их как произведения искусства.Вы должны признать, что для тех, кто склонен к этому, такие идеи, как идеи мебели из механических сантехнических труб, могут быть действительно привлекательными.

И это не значит, что не было прецедента для художественных идей механических гаек и болтов — все, что вам нужно сделать, это взглянуть на супер-масштабные модели автомобилей, чтобы сверкать глазами, и вы поймете, насколько привлекательным может быть этот вид искусства. Это означает, что даже если вы чувствуете, что это больше механическое, чем художественное мышление, вы должны сохранить их в списке художественных проектов, чтобы попытаться развить и усовершенствовать навыки, и это может привести к искусству на мебели.В этой статье мы рассмотрим художественные идеи механических гаек и болтов.

Обладая правильным творческим складом ума , вы не должны удивляться, увидев, что гайки и болты скоро мысленно выстроятся перед вами в форме искусства, когда вы продолжите пробовать свои концепции на них. Первое, что вы должны помнить, когда дело доходит до этого вида искусства, — это то, что вы должны не только придумать концепцию, но и использовать правильные методы и инструменты, чтобы убедиться, что ваше воображение может быть воплощено в реальность. На этом этапе нам приходит в голову, что если вы уже интересуетесь художественными идеями механических гаек и болтов, то вполне вероятно, что вы уже знакомы с таким сырьем и инструментами, которые позволят создавать такое искусство.

Это потому, что , в отличие от многих форм искусства, использующих более легкий материал, искусство с гайками и болтами потребует надежных способов гарантировать, что искусство, которое вы создаете, останется таким, каким оно было создано.Так что использование клея и легких клеев может не помочь. Вам придется взглянуть на такие методы, как пайка и сварка, чтобы гарантировать, что части, которые вы соединяете вместе, чтобы создать свою художественную концепцию, остались такими.

Что касается , предлагающего идеи о том, как создавать такое искусство, мы уверены, что у вас уже есть некоторые планы. А для дополнительных идей и концепций мы здесь, чтобы предоставить вам визуальную стимуляцию. Несмотря на то, что процесс воплощения механических гаек и болтов в художественных идеях и концепциях может в корне отличаться от других ремесленных работ, оценка и внимание, которые получит такая работа, с лихвой компенсируют те усилия, которые вы должны приложить. И если вы если вы не совсем уверены в своей способности работать с такими методами, тогда вы можете придумать концепцию и попросить другого квалифицированного специалиста сделать работу за вас.Это гарантирует, что вам не придется выполнять механическую работу, но при этом у вас будет возможность увидеть, как ваша художественная концепция воплощается в жизнь.

Проверка орфографии с помощью гаек и болтов

Это совсем не то, что я придумал. Эта идея существует уже много лет, но когда моему мужу пришлось бежать в Home Depot за чем-то еще, я попросила его принести нам несколько болтов и гаек. Если вы являетесь постоянным читателем, то, возможно, знаете, что я постоянно пытаюсь заставить своего сына работать над его мелкой моторикой. Я подхожу к этому, смешивая их с задачей, которая ему действительно нравится и в которой он преуспевает. Для него это все, что связано с языком, например, чтение или правописание. Есть намного более интересные уроки, но я занятая мама, поэтому мне нужно было быстро выполнить это задание. Это просто, но работает.

  1. Соберите свои материалы. Вам понадобятся болты, гайки и острие. Лучше всего дать хороший наконечник, но мой высох, и я уже сказал своему сыну, что мы делаем проект, поэтому я использовал свой огромный. Кроме того, у меня гайки и болты матовые, а не глянцевые, что улучшает работу маркера.Перед игрой проверьте свою, чтобы убедиться, что она держится.
  2. Напишите простые слова CVC (согласный гласный согласный) на конце болта. Мы сделали кошку, коврик, кадку, верх, банку и жучок. Это можно легко приспособить для детей младшего возраста, написав прописные буквы на болте и сопоставив строчные буквы на болтах.
  3. Напишите буквы на болте. Вы можете использовать только несколько болтов и заставить ребенка снимать их с одного болта, чтобы использовать его для другого слова, или сделать несколько копий одной и той же буквы на разных гайках. Я решил только по одному экземпляру каждого письма, потому что я изо всех сил старался заставить сына работать пальцами, вставляя и выключая орехи.
  4. Пригласите своего конструктора слов и сделайте это. Первое, что он сказал мне, было: «Как насчет того, чтобы сделать это вместе. Я сделаю написание, найду буквы, и ты сможешь их накрутить. «Хорошая попытка, приятель. Нет. Не забудьте поставить буквы лицевой стороной вверх. Вы должны обратить внимание на то, в каком направлении они находятся, иначе ваш жучок будет выглядеть как бнг… моему сыну пришлось его откручивать, перевернуть и снова прикрутить.
  5. Вскоре он научился этому, и я почувствовал себя хорошо, зная, что он работает над своей мелкой моторикой. Он сказал мне, что слова были слишком простыми, поэтому я собираюсь получить более длинные болты и вскоре бросить ему более серьезный вызов.

Когда он закончил, его сестра решила, что хочет попробовать. Это было действительно сложно (почти невозможно) для нее, а это значит, что в ближайшем будущем вы увидите несколько дошкольных постов по мелкой моторике! Если вы хотите увидеть больше, ознакомьтесь с этим обзором мелкой моторики.

Полное руководство по гайкам и болтам — Wallbank Manufacturing

Они крошечные.Их часто упускают из виду и недооценивают. Однако с помощью гаек и болтов можно создавать миллионы продуктов. Без этих застежек, скрепляющих вещи, многие продукты стали бы бесполезными. При таком большом количестве применений гайки и болты бывают самых разных типов.

Если вы работаете над специальным проектом, требующим использования крепежных деталей, вам нужно будет учесть некоторые важные факторы, решая, какие гайки и болты лучше всего подходят для вашего предполагаемого применения.Чтобы дать вам общее представление о болтах и ​​гайках и о том, что следует учитывать при покупке, вот краткое, но полное руководство.

Факторы, которые следует учитывать перед покупкой

Чтобы узнать, какой тип застежки вам понадобится, вам необходимо учесть несколько факторов. Во-первых, какой материал вам понадобится для соединения? Если он металлический, лучше всего подойдет болт. Насколько толст этот материал? Длина вашего болта будет зависеть от толщины материала.Вам также необходимо знать требования к весу и прочности, чтобы знать, насколько прочными должны быть ваши болты — от конструкционной сверхпрочной стали до хобби и ремесел. Эти требования будут иметь большое значение для гаек и болтов, которые вы в конечном итоге выберете. Наконец, подумайте, будут ли ваши гайки и болты размещаться на открытом воздухе или будут ли они защищены от внешних воздействий в помещении — это определит, понадобится ли вам специальное покрытие.

Болты

В отличие от винтов, болты имеют тупые концы и требуют установки гаек для надежного и плотного соединения.Их размеры измеряются в длину. В зависимости от конфигурации головки болта для затяжки болта можно использовать отвертку, гайку или гаечный ключ.

Болт с квадратным подголовком: Болт с квадратным подголовком имеет скругленную головку, без прорезей и квадратный уступ под головкой. Его можно использовать для соединения деревянных частей, и он является идеальным выбором, когда шестигранная головка не подходит для применения или внешнего вида.

Крепежный винт (болт): Головка крепежного винта может быть круглой, овальной или плоской, а также с прорезью.Большинство из них будут иметь нити на всем теле. Он используется для общего пользования.

Болт с шестигранной головкой: Болт с шестигранной головкой имеет шестигранную головку и имеет резьбу либо на всем корпусе, либо только на части его длины. Он используется для общих целей и наносится с помощью торцового ключа / трещотки или гаечного ключа.

Шпилька: У этого болта нет головки, поэтому на обоих концах требуются гайки. Обычно он имеет резьбу по всей длине. Он может иметь длину до трех футов, потому что он используется, когда требуется дополнительная длина.

J-образный болт, U-образный болт и рым-болт: Эти типы болтов используются для поддержки висящих предметов и не имеют головки.

Гайки

Болты могут плотно удерживать предметы вместе благодаря гайкам — крепежным деталям с резьбовыми отверстиями, которые оборачиваются вокруг них, чтобы удерживать их на месте. Выбранные вами гайки будут напрямую зависеть от болтов, которые вы уже выбрали для своего проекта, в том числе того же класса. Они должны работать вместе, чтобы установить безопасное соединение.

Квадратная или шестигранная гайка: Эта гайка является наиболее часто используемой из-за ее квадратного или шестигранного внешнего диаметра, а также того факта, что она бывает различной толщины и отделки.

Барашковая гайка: Эта гайка идеально подходит для ситуаций, когда материал необходимо часто снимать или заменять, поскольку ее можно ослабить или затянуть вручную.

Контргайка: Этот тип гайки аналогичен квадратной или шестигранной гайке, но поставляется с нейлоновыми вставками с резьбой для предотвращения ослабления.

Спецификации для болтов и гаек

Болт представляет собой цилиндрический стержень, высаженный на одном конце с образованием головки и имеющий резьбу на другом конце.

Гайка — это полый кусок металла с нарезанной резьбой.

У правого болта резьба нарезана так, что его гайка продолжается или продвигается вдоль оси болта при повороте в том же направлении, что и стрелки часов. У левого болта резьба так нарезана, что его гайку нужно повернуть напротив стрелок часов, чтобы она продолжила движение.

Рис. 21. Стандартный чертеж машинного болта и гайки.

Головка болта с шестигранной головкой и гайка

Рис. 21 и 22 показаны стандартные чертежи машинного болта 7/8 дюйма с шестигранной головкой и гайкой.Головка представляет собой просто шестиугольную призму со скошенной фаской, т. Е. Углы закруглены так, что на виде сверху показан круг, вписанный в шестиугольник, см. Рис. 23. Этот вид сверху не показан на рис. 21 и 22, обычный рисунок считается достаточным, чтобы показать, что головка имеет шестиугольную форму, однако некоторые рисовальщики предпочитают указывать, являются ли головка и гайка шестиугольными или квадратными, таким образом, «SQ. HD.», «HEX. N.» В этом случае вид поперек большого диаметра отдается предпочтительнее виду поперек квартир, так что с близкого расстояния можно легко увидеть зазоры углов.Хвостовик болта представлен так, как описано выше для стандартной резьбы. Острие на рисунке немного скошено, так что оно выглядит как усеченная часть конуса.

Рис. 22. Стандартный чертеж машинного болта и гайки.

Рис. 23. Стандартный чертеж головки машинного болта.

Другой тип точки показан на рис. 24, где конец закруглен с радиусом, равным примерно 1 диаметру. Линии, представляющие резьбу, не должны пересекать линию, нарисованную квадратом на болте, где начинается фаска или закругление острия.Обратите внимание, что на рис. 21 резьба показана пунктиром в гайке, тогда как на рис. 22 используется более простой и распространенный метод, когда пунктирная резьба опускается и отображается большой диаметр гайки.

Рис. 24. Стандартный чертеж машинного болта.

Приведенные размеры — это все, что необходимо рабочему для изготовления стандартного болта и гайки. Некоторые рисовальщики предпочитают показывать длину болта и резьбы от основания усеченного или сферического конца, как на рис. 22, но это не сразу дает общую длину под головкой, которая обычно является важным показателем.В случае, если необходимы размеры для головки, следует указать толщину и расстояние между плоскостями, как показано в таблице пропорций на стр. 25. Если стандартная резьба не используется, то необходимо указать количество витков резьбы на дюйм.

Рис. 25. Машинный болт со стандартной резьбой США.

Метод создания обычного чертежа головки болта или гайки с шестигранной головкой показан на рис. 24. От A в качестве центра описывают участки с радиусом, равным диаметру болта, таким образом, чтобы он пересекал перпендикуляр к центру. линия через A в точках B и C.Продолжайте движение по сторонам болта, пока они не пересекутся с дугой в точках E и F, и проведите линии через B и C параллельно сторонам болта. Проведите касательную к дуге, параллельную ВС, на макушке головы. Найдите пробным путем радиус G и проведите дуги по бокам головы. Следует отметить, что длинный диаметр шестигранника при использовании этого метода в два раза больше диаметра болта, что практически соответствует стандартной таблице для болтов диаметром менее 1 дюйма и достаточно точным для широко используемых больших размеров.

Рис. 25 представляет собой чертеж в масштабе 2-дюймового необработанного болта с шестигранной головкой и стандартной резьбой США. Размеры по высоте и ширине головки были взяты из таблицы головок болтов на странице 25. Ширина головки, 3 7/8 дюйма, представляет собой диаметр окружности фаски и является первой частью вида сверху для Затем шестиугольник описывается вокруг круга фаски. Спроецируйте ширину граней и BD для плоской части верха. Предполагая, что фаска коническая и под углом 45 ° к оси, проведите линии BC и DF.Кривые пересечения аппроксимируются дугами окружностей, исходящих из F и C и касающимися BD.

Увеличенный участок резьбы ниже показывает, что резьба сплющена сверху и снизу за счет отрезания ⅛ глубины F V-образной резьбы. Обратите внимание, что шаг резьбы откладывается по линии, расположенной за пределами истинного диаметра болта, на величину, равную части, отрезанной от обычной острой V-образной резьбы. Конец закруглен с радиусом, равным диаметру или, предпочтительно, 1 диаметру болта.

Два вида, план и вертикальная проекция, двух поверхностей шестигранной головки болта показаны на рис. 23. Окружность фаски касается сторон шестигранника, что означает, что инструмент при выполнении фаски срезает углы верха как у ABC. Истинные кривые DAB и BCE представляют собой линии пересечения конуса или сферы с шестиугольной призмой и могут быть легко получены с помощью принципов проекции. Более простой и удобный метод — аппроксимировать эти кривые дугами окружностей, используя высоту головы как радиус, как показано.

В случае, если требуется показать больше фаски, как на рис. 26, верхняя часть головки может быть отрезана в точках FK и GH под углом 30 ° или 45 °, а диаметр окружности фаски проецируется на вид в плане, как показано. Ширина шестиугольника такая же, как и раньше, и его легко проецировать на виде сверху. Кривые пересечения DAB и BCE нарисованы как дуги окружностей, но вместо того, чтобы касаться вершины, они касаются линии KH, которая указывает место, где фаска пересекает плоские стороны шестиугольника.

Рис. 26. Головка болта с шестигранной головкой с фаской.

210. Болты, гайки и заклепки

Болты, заклепки и гвозди запрессовываются в нужную форму, а гайки перфорируются на машинах, специально созданных для этой работы.

На рис. 90 показан общий вид машины для запрессовки болтов, заклепок и проволочных гвоздей. Конец мотка проволоки или прутка R подается двумя или более парами рифленых роликовых колес через направляющую

Рис. 90. — Машина для прессования заклепок.

G. Когда конец проходит достаточно глубоко, подающие колеса останавливаются, и два зажима CC сближаются и прочно захватывают материал.Затем матрица D движется вперед по своей направляющей в направлении стрелки, прижимает головку H к форме и затем движется назад. Зажимы CC, освобождаясь от фиксации, отодвигаются назад, резец движется по торцу FS направляющей G и срезает заклепку со стержня 8, и она попадает в ящик под станком. Когда резак отошел в сторону, подающие колеса снова вращаются, материал подается, и операция повторяется.

Матрица D может быть заменена на другую для получения головок другой формы (для гвоздей или болтов).

Зажимы C могут принимать участие в придании формы, как при нажатии заусениц на корпус гвоздя, в дополнение к выполнению своей работы по захвату и удержанию.

Заклепки и черновые болты диаметром до% дюйма можно прессовать в холодном состоянии из мягкой стали. Если в машину подается горячий материал, то он имеет форму прямых стержней, а не катушек. Нагревается только несколько футов прутка, а когда машина израсходует их, нагревается оставшийся конец.

Котельные заклепки и болты лучшего качества изготавливаются методом горячего прессования.Иногда их разрезают на необходимую длину перед нагреванием для прессования, и головку можно прессовать за два плавания. Это делается на полноценной работе. Заклепки котла всегда после формования подвергаются отжигу.

Болты на болторезных станках часто вырезают из стержней из цельного металла.

Квадратные и шестигранные гайки прессуются, штампуются и нарезаются из длинных плоских стержней. Гайки также нарезают станками из прутков квадратного или шестиугольного сечения.

Примечания к гайкам и болтам

Примечания к гайкам и болтам

Винтовая резьба — это спиральная канавка на валу.При использовании для передачи мощности он называется приводным винтом . Приводные винты на самом деле не так уж и эффективны, так как они теряют значительную мощность на трение. Однако это трение можно использовать в случае крепежных деталей с резьбой . Можно сказать, что приводной винт — это наклонная плоскость , обернутая вокруг стойки, а крепеж — это клин , обернутый вокруг стойки.

Термины болта

Болт 1 / 2-13UNC-2A-3 с резьбой 2 «и хвостовиком 1».

Поскольку гайки и болты не обладают идеальной жесткостью, но при этом слегка растягиваются под нагрузкой, нагрузка на резьбу распределяется неравномерно. Фактически, на теоретически бесконечно длинном болте первая резьба принимает на себя треть нагрузки, первые три резьбы — три четверти нагрузки, а первые шесть витков резьбы принимают практически всю нагрузку. За пределами первых шести потоков остальные потоки практически не нагружены. Следовательно, гайка или болт с шестью резьбой действуют очень похоже на бесконечно длинную гайку или болт (и это намного дешевле).

Напряжение на резьбе болта. Обратите внимание, как большая часть напряжения
приходится на первую резьбу слева.
Изображение из Спиралока.

Нить % % Сумма
1 34% 34%
2 23% 55%
3 16% 71%
4 11% 82%
5 9% 91%
6 7% 98%

Нет смысла иметь более шести потоков в чем-либо. Гайки с резьбой National Coarse обычно имеют 5 резьб в них, тогда как орехи с резьбой National Fine имеют около 8 резьб. Гайки обычно прочнее, чем болты, на которых они закреплены, что означает, что болт обычно ломается раньше, чем гайка отклеивается.

Часто говорят, что над гайкой должны быть обнажены две резьбы. Причина этого в том, что первые две резьбы болта часто имеют плохую форму и могут не входить в гайку должным образом. Если они не сделают свою долю, другие резьбы в гайке будут перегружены, и гайка может сорваться.

Условия резьбы

Метрическая и американская резьба имеют один и тот же профиль — серию равносторонних треугольников со срезанными вершинами и закругленными корнями.

Профиль внешней стандартной резьбы

Глубина резьбы составляет 54,127% расстояния между резьбами, а радиус закругленного корня составляет 14,434% расстояния между резьбами. Другой способ взглянуть на это было бы сказать, что 1 / 8 высоты каждого равностороннего треугольника отрублено сверху, а 1 / 4 высоты от низа, оставив только 5 / 8 доступной высоты. (Высота равностороннего треугольника равна ширине, умноженной на половину квадратного корня из трех; 5 / 8 из этого составляет 0,54127.)

Диаметр впадины резьбы равен номинальному диаметру минус 108,3% шага резьбы. Это означает, что мелкая резьба имеет больший диаметр основания, чем крупная резьба, и, следовательно, больший размер метчика. Для нарезания резьбы с помощью метчика или матрицы большинство резьб обрезается не на полную глубину, а на 75% или около того. Резьба получается не такой прочной, но нарезание резьбы на всю глубину очень затруднительно для метчика или штампа.Нарезание резьбы на токарном станке не представляет трудностей при резке на всю глубину.

Характеристики резьбы

Характеристики резьбы записываются следующим образом:

1 / 2-13UNC-2

, что означает:

  • диаметр болта
  • ниток на дюйм
  • тип резьбы
  • класс соответствия

Существует четыре класса пригодности, от безудержного падения до научного приближения к приборам.

  • Класс 1 = свободный
  • Class 2 = Free
  • Класс 3 = Средний
  • Класс 4 = Закрыть

За классом следует A для внешней (винтовой) резьбы и B для внутренней (гайки) резьбы.Большинство из них относятся к классу 2. 3 — для точной сборки, а 4 — для таких вещей, как ходовые винты токарных станков и измерительные инструменты.

В ноябре 1948 года НАТО выпустила новый стандарт для нитей — Единую национальную систему. У американских болтов были канавки с плоским дном между резьбой, которые мешали британской резьбе с круглым концом. Точно так же британские болты не подходят для американских гаек. В унифицированной системе используется канавка с круглым дном для британской резьбы и резьба с плоским верхом для американской резьбы, поэтому она подходит не только себе, но и обеим существующим системам.

American / United National Threads

Размер Диаметр TPI
Грубый
TPI
Fine
Корневой диаметр.
Грубый
Шестигранник
Размер головки
SAE
Шайба
ID
SAE
Шайба
OD
SAE
Толщина шайбы
# 0 0.0600 80 0,0447
# 1 0,0730 64 72 0,0560
# 2 0.0860 56 64 0,0668 3 / 32 » 1 / 4 » 1 / 32 »
# 3 0,0990 48 56 0,0771
# 4 0. 1120 40 48 0,0813 1 / 8 » 5 / 16 » 1 / 32 »
# 5 0,1250 40 44 0,0971
№6 0.1380 32 40 0,1073 5 / 32 » 3 / 8 » 3 / 64 »
# 8 0,1640 32 36 0,1299 3 / 16 » 7 / 16 » 3 / 64 »
# 10 0. 1900 г. 24 32 0,1570 7 / 32 » 1 / 2 » 1 / 16 »
# 12 0,2160 24 28 0,1722 1 / 4 » 9 / 16 » 1 / 16 »
1 / 4 » 0.2500 20 28 0,1850 3 / 8 » 9 / 32 » 5 / 8 » 1 / 16 »
5 / 16 » 0,3125 18 24 0,2400 1 / 2 » 11 / 32 » 11 / 16 » 1 / 16 »
3 / 8 » 0. 3750 16 24 0,2940 9 / 16 » 13 / 32 » 13 / 16 » 1 / 16 »
7 / 16 » 0,4375 14 20 0,3440 5 / 8 » 15 / 32 » 15 / 16 » 1 / 16 »
1 / 2 » 0.5000 13 20 0,4000 3 / 4 » 17 / 32 » 1- 1 / 16 » 3 / 32 »
9 / 16 » 0,5625 12 18 0,4540 7 / 8 » 19 / 32 » 1- 3 / 16 » 3 / 32 »
5 / 8 » 0. 6250 11 18 0,5070 15 / 16 » 21 / 32 » 1- 5 / 16 » 3 / 32 »
3 / 4 » 0,7500 10 16 0,6200 1- 1 / 8 » 13 / 16 » 1- 1 / 2 » 1 / 8 »
7 / 8 » 0.8750 9 14 0,7310 1- 5 / 16 » 15 / 16 » 1- 3 / 4 » 1 / 8 »
1 » 1,0000 8 12 0,8370 1- 1 / 2 » 1- 1 / 16 » 1- 3 / 4 » 1 / 8 »

Более полная таблица доступна здесь.

Метрическая резьба

Метрическая резьба использует тот же профиль резьбы, что и резьба SAE. Самая большая разница в том, что шаг резьбы (расстояние между последовательными витками резьбы) указывается вместо резьбы на единицу расстояния.

Диаметр Крупный
Шаг
мм
Fine
Шаг
мм
Корневой диаметр.
Крупный
мм
Шестигранник
Головка
Размер
мм
ISO
Шайба
ID
мм
ISO
Шайба
OD
мм
ISO
Шайба
Толщина
мм
1 0.25 0,7294
1.1 0,25 0,8294
1. 2 0,25 0,9294
1.4 0,30 1.075
1.6 0,35 1,221 3.2
1,8 0,35 1.421
2 0,40 1,567 4
2. 2 0,45 1,713
2.5 0,45 2,013 5
3 0,50 2,459 5.5 3,4 7.0 0,6
3.5 0,60 2.850
4 0,70 0,50 3,242 7 4. 5 9.0 0,9
4.5 0,75 0,50 3,688
5 0.80 0,50 4,134 8 5.5 10 11
5.5 0,50
6 1,00 0,50 4.917 10 6,7 12,5 1,8
7 1,00 0,75 5,917
8 1,25 0,75 6,647 13 8. 7 17 1,8
9 1,25 0,75 7,647
10 1,50 0,75 8,376 16 10.9 21 год 2.2
11 1,50 0,75 9,376
12 1,75 0,75 10.11 18 13,4 24 2,7
14 2. 00 1,00 11,83 21 год
16 2,00 1,00 13,83 24 17,4 30 3.3
18 2,50 1,00 15.29
20 2,50 1,00 17,29 30 21,5 37,9 3.3

Прочность болта

Общество автомобильной инженерии выпустило стандарт J429, который устанавливает стандарты для обеих прочности. Класс SAE болта обозначен на его головке в виде коротких радиальных линий, количество которых на два меньше, чем у класса SAE (т. Е. 3 линии для класса 5).

Класс SAE Размерный ряд Прочность (psi)
1 1 / 4 «до 1- 1 / 2 » 60 000
2 1 / 4 «до 3 / 4 » 74 000
2 7 / 8 «до 1- 1 / 2 » 60 000
5 1 / 4 дюймов до 1 120 000
5 1- 1 / 8 «до 1- 1 / 2 » 105 000
7 1 / 4 «до 1- 1 / 2 » 133 000
8 1 / 4 «до 1- 1 / 2 » 150 000

Также иногда используются стандарты ASTM; Болты A325 эквивалентны SAE 5, а болты A490 эквивалентны SAE 8.

Предварительная нагрузка

Очень неправильно понимаемая часть болтового соединения — это предварительная нагрузка , которая представляет собой натяжение, прикладываемое к болту гайкой (в отличие от нагрузки). Достаточно высокий предварительный натяг защитит болт от усталости при изменении нагрузки, поскольку изменяющаяся нагрузка будет изменять усилие зажима на болтовые компоненты, а не натяжение болта. (Это не совсем так, но для такого мастера, как я, этого достаточно.) Как показывает опыт, предварительная нагрузка должна превышать максимальную нагрузку примерно на 15%.

Однако для того, чтобы это работало, соединение должно быть жестче, чем болт. По этой причине стержень высокотехнологичных болтов часто сужается до диаметра основания резьбы. Пока он не тоньше основания резьбы, он не слабее резьбы и, следовательно, не влияет на общую прочность болта, но он значительно менее жесткий, чем исходный стержень.

Существует два способа измерения предварительной нагрузки на болте; динамометрический ключ и измерив угол поворота гайки. Из двух последний является более точным, поскольку трение играет значительную — и, что более важно, — неопределенную — роль при использовании динамометрического ключа.

Крутящий момент = K × предварительный натяг × диаметр

K, так называемый коэффициент гайки , обычно варьируется от 0,3 до 0,1 и очень чувствителен к ряду факторов, от температуры до состояния резьбы, даже от скорости затяжки болта.

Измерение угла поворота гайки — это просто измерение того, насколько растягивается болт, равный шагу (расстоянию между резьбой), умноженному на количество оборотов.Для этого необходимо, чтобы компоненты, скрепляемые болтами, не сжимались сильно (или сжимались на известную величину) и чтобы была известна «жесткость пружины» болта.

Оборотов = предварительный натяг ÷ (жесткость пружины × шаг)

Например, если «жесткость пружины» болта 1 / 2-13 составляет 50 000 фунтов на дюйм (обратите внимание, что это я придумал, и что большинство болтов дает длинных перед растяжением на дюйм), и вам нужно 500 фунтов предварительного натяга, вам нужно растянуть болт на 500 ÷ 50000 = 0.
