Самодельный вертолет своими руками. Самодельный вертолет: пошаговая инструкция :: SYL.ru

Кто не мечтал иметь собственный вертолет? Наверное, об этом задумывался каждый ребенок и каждый мужчина. Ведь мужчины это большие дети. О вертолетах ходит много разных историй. Например, девушка, которая везла в метро для мужа коробку с моделью данного аппарата, еще ни разу не получала такого внимания от других мужчин. Естественно, окружающих интересовала вовсе не девушка, а именно эта модель.

Сегодня можно купить практически все что угодно. В широком ассортименте в магазинах предлагаются различные модели самолетов или коптеров. Но купить легко, а самодельный вертолет − это очень интересно. Ведь здесь нужно придумать конструкцию, продумать до мельчайших деталей привод и мотор, сделать систему управления. Это большой труд. Обычно таким занимаются любители техники или инженеры в свободное от работы время. Но существует информация и не только о моделях этой летающей техники. Есть вполне реальные, воплощенные в металле летающие машины.

Сегодня можно встретить даже целые субкультуры людей, которые конструируют, изготавливают и запускают такие самодельные самолеты и вертолеты. Это настоящие энтузиасты в этой области.

Первый вертолет

Прежде чем заниматься изготовлением самодельных аппаратов, нужно разобраться, как же эта штука работает, как она устроена, за счет чего она поднимается в воздух.

Первый геликоптер удалось поднять в воздушное пространство в 1907 году. Для тех, кто не в курсе, это произошло через 4 года после первых полетов величайших изобретателей братьев Райт на их самодельной летающей машине.

Вертолет был создан французскими любителями неба. Братья Бреге дали своему летательному аппарату имя «гироплан». Он весил порядка 578 кг. Бензиновый мотор обладал мощностью в 45 л. с. Аппарат комплектовался четырьмя несущими винтами диаметром 8,1 м. Также на каждом отдельном винте были установлены еще 8 лопастей. Они были соединены между собой попарно. Также геликоптер имел четыре вращающихся крыла бипланового типа. Так, тяга летательной конструкции составляла порядка 600 кг.

Это, можно сказать, самодельный вертолет. Ведь они собирали его из подручных средств. В итоге он смог подняться на 60 см над землей. Аппарат провисел над поверхностью какую-то минуту.

Разница в четыре года между изобретением самолета и вертолета можно объяснить лишь сложностью конструкции геликоптера.

Конструкция

Существуют несколько видов коптеров. Их подразделяют по типам. Это одновинтовые, соосные, а также поперечные и продольные. Особо распространены первые два. Давайте посмотрим, как же работают эти летающие конструкции. Если знать, как устроен аппарат, а также его принцип действия, то собрать самодельный вертолет своими руками не составит особого труда, лишь бы желание было.

Одновинтовая схема

Конструкция состоит из фюзеляжа, впереди которого располагается кабина для размещения пилотов. Остальное место предназначено для размещения пассажиров или же грузов. Справа и слева, рядом с шасси крепятся баки для топлива. Также конструкция включает два газотурбированных двигателя. Каждый из них обладает мощностью в 1500 л. с. Спереди, прямо над кабиной пилотов, расположены воздухозаборники, сзади выхлопная система.

Самая сложная часть в этой конструкции − автомат перекоса и несущий винт, а также хвостовая балка, на которой закреплен рулевой винт.

Соосная схема

Составляющие этой машины мало чем отличаются от предыдущего типа. В промышленных и военных машинах разве что моторы мощней. Также отличием является наличие 2-х несущих винтов. Геликоптеры, построенные по такому принципу, не имеют управляющего винта. Однако комплектуются вертикальным стабилизатором.

Как и почему они летают?

Если вы поставите обычный бытовой вентилятор на колесную базу и запустите его на максимальной мощности, то он вместе с базой будет перемещаться в сторону, которая противоположна потоку воздуха. Это все из-за тяги, которая создается элементом.

Ту же самую функцию выполняет и вертолетный винт. Именно последняя деталь выполняет основные задачи по подъему летательного аппарата. Также винт заставляет машину двигаться в горизонтальной плоскости. Это одна из сложнейших деталей вертолета.

Несущий винт

Этот узел состоит из втулки и лопастей. Лопасти могут быть исполнены в виде цельной конструкции из металла либо же лонжерона, а также обшивки и заполнителей.

В современных лопастях промышленных и военных геликоптеров установлены системы, в которые полностью в автоматическом режиме закачивается воздух, если лонжерон каким-то образом повредится. В 1963 году произошла вертолетная революция, и лопасти машины стали производить на основе стеклопластика. Сегодня такие детали используют на большинстве вертолетов во всем мире. Но, если есть доступ к производству различных элементов из такого материала, самодельный вертолет тоже можно укомплектовать ими.

В большинстве случаев лопасти были закреплены на втулке при помощи шарниров или же различных гибких элементов. В вертолетостроении особо распространена трехшарнирная конструкция. Она имеет шарнир в горизонтальной плоскости, а также вертикальный и осевой элемент.

При полете такой машины лопасти порой совершают самые разные движения. Они могут совершать вращение вокруг горизонтальной оси винта и менять свое положение на каждый оборот.

Лопасти и шарниры

Шарниры располагаются в очень строго определенной последовательности на определенном расстоянии от центра. Вначале идет горизонтальный, далее вертикальный, а в конце осевой шарнир.

К чему все это? А вот к чему. Лопасти винта вращаются вокруг оси по часовой стрелке. При положении 90 градусов скорость, с которой двигаются лопасти в отношении потоков воздуха, является максимальной. Она складывается из той, с которой вращается винт, и непосредственно скорости воздуха, идущего навстречу машине.

На противоположной стороне данное значение минимальное. Оно от воздушного потока. Казалось бы, такая разность скоростей не может способствовать подъему летательного аппарата в воздух. Но нет. Так как лопасти закреплены на втулке посредством гибких элементов, то вместо опрокидывания машины остается лишь сменить угол наклона.

Процесс подъема геликоптера в небо и сам полет происходит вследствие того, что изменяется угол атаки лопастей. Это синхронизируется с тягой двигателя. Чтобы можно было синхронизировать работу лопастей и моторов, был изобретен так называемый автомат управления углом атаки, или элемент перекоса. Данный узел обладает достаточно сложной конструкцией. Поэтому самодельный автомат перекоса вертолета сделать не так уж просто. Хотя чертежи этого узла существуют.

Радиоуправляемые вертолеты своими руками

Еще около пяти лет назад радиоуправляемые модели были в диковинку для многих. Люди сбегались посмотреть на это чудо. Сегодня такая техника предлагается в самых различных комплектациях. Большинство предпочитает полностью готовые комплекты. Но есть и детали для самостоятельного изготовления.

Готовимся к сборке

Если есть желание собрать геликоптер своими силами, то стоит начать с более простых схем. Это в большинстве случаев два несущих винта на одном шасси. Такие модели обладают более высокой стабильностью, нежели их аналоги в классической компоновке. Это идеальный вариант для тех, кто ни разу не летал. Также подобные конструкции являются идеальным вариантом, если придется летать в закрытых пространствах.

Прежде чем собирать самодельный мини-вертолет, следует воспользоваться основными правилами. Для начала нужно придумать либо разработать схему. Затем следует правильно подобрать материалы и необходимый инструмент. Резьбы, а в особенности в металле, лучше посадить на фиксатор резьбы. Это необходимо для безопасности.

Необходимые материалы

Чтобы изготовить такую летающую технику, понадобится пластик, стеклопластик, дерево, карбон и алюминий. Также нужен двигатель, аккумуляторы, лопасти, ротор, редуктор для хвоста. Кроме этого, понадобиться сервоприводы для управления, электронные компоненты, краска, клей и некоторые мелочи.

Самодельный радиоуправляемый вертолет в несколько этапов

Сейчас мы посмотрим, как делать такую модель из того, что есть в гараже у каждого. Сборка будет производиться в несколько шагов. Давайте рассмотрим их.

Рама

Итак, для начала работы нам нужно рама. На ней будут закреплены основные детали и узлы. Этот узел должен иметь высокую жесткость. Чем жестче получится конструкция, тем лучше.

Для хобби-техники будет достаточно пластиковой рамы из двух половин. Между двумя частями будут зажаты подшипники и другие части. Затем половинки нужно стянуть саморезами. Если вам удалось изготовить раму по данному принципу, стянув и скрепив ее правильно, можете считать, что треть всей работы уже выполнена.

Мотор

Если вы не хотите долго рассчитывать при помощи специализированных программ передаточные отношения и мощность двигателя, лучше сделать так, чтобы мотор соответствовал рекомендациям производителя. Мотор крепится к раме. Крутящий момент будет передаваться на сцепление. Для этого дополнительно монтируют резиновую муфту.

Сцепление

На самодельный вертолет своими руками нужно установить систему центробежного сцепления. Оно должно включать в себя маховик и кулачки, а также «колокол». Когда обороты дойдут до нужного уровня, кулачки раздвинутся и войдут в зацепление с ним.

Ротор

Если модель спроектирована по схеме с одним несущим ротором и рулевым винтом, то это очень простая модель для реализации. Как поступать далее? Между мотором и ротором нужно смонтировать обгонную муфту. Она предназначена для того, чтобы механизм мог свободно вращаться по инерции.

Хвостовая балка

Данная деталь может быть изготовлена из алюминия, карбона или углепластика. Здесь важна жесткость. Внутри балки нужно расположить ременную передачу или же вал, через который вращение мотора будет передаваться на ротор на хвосте.

Управление шагом хвостового ротора

Самодельный вертолет предусматривает наличие машинки для управления хвостовым ротором. Так, можно применить длинную тягу через промежуточные качалки.

Шасси

Чтобы аппарат был более устойчивым, его необходимо оснастить шасси. Это позволяет смягчать удары и предотвратить возможные опрокидывания машины. Данный узел можно купить или же сделать самостоятельно из алюминиевой трубы и поперечин из пластика.

Капотная часть

Это больше декоративная деталь, хотя она несет и противоударную функцию. Для изготовления подойдет пластик. Чем он легче, тем лучше.

Электронная система

Без гироскопа, приемника, аккумуляторов и сервоприводов усилия просто обречены на провал. Самодельный вертолет на радиоуправлении не взлетит без вышеперечисленных деталей. Электронику тоже монтируют в корпусе летающей машины. Чтобы обеспечить безопасность, в электронную часть можно добавить выключатель и индикаторы заряда ботовых батарей.

Несколько советов

В качестве пульта для управления лучше приобрести готовое устройство. Собрать такое устройство с нуля не каждому под силу. Также нужно помнить, что в конструкции летательного аппарата не должно быть тяжелых моторов или аккумулятора. В противном случае машина не полетит в силу большой снаряженной массы.

Сделать своими руками вертолет − очень увлекательное занятие. Но летать с ним — это настоящее искусство. Полеты самодельных вертолетов − особенное зрелище. Если научиться управлять аппаратом виртуозно, тогда вы определенно вызовите восторг у окружающих.

Лопасти для вертолетов

Все те, кто регулярно летают с такими моделями, знают, как часто ломаются данные элементы. Особенно часто с этим сталкиваются начинающие летчики. Играть с вертолетом хочется, но постоянно приобретать эти детали − совсем не выход. К тому же и цена на них внушительная.

За час времени можно сделать четыре самодельные лопасти для вертолета. Для изготовления понадобятся пластиковые карточки без тиснения, а также целые лопасти. Целые детали будут использованы в качестве шаблона.

Одну из лопастей следует избавить от профиля. Для этого можно прогреть ее на газу, а затем расплющить об стол или любой другой предмет. Главное, делать это не слишком сильно. Затем, нужно обвести по шаблону, например, ножом. Резать необходимо несколько раз без нажима, а затем раз от раза усиливать нажим. Далее, аккуратным движением пластиковая карточка надламывается и дальше прорезается.

Так получилась заготовка. Теперь необходимо сделать ее тоньше. Для этого нужно шкуркой зачистить ее от второй трети ее размера. Затем переходимо к созданию профиля. Здесь необходимо свернуть тряпку в рулон, а нашу заготовку подогреть до мягкости. Нагревать нужно с широкой стороны. Затем, когда она уже достаточно мягкая, можно положить ее на рулон из ткани. Для того чтобы получить нужный профиль, достаточно прижать сверху заготовку заводской лопастью.

Другие самодельные аппараты

Далеко не все предпочитают самодельный вертолет на пульте управления. Некоторые любители техники предпочитают собирать вполне серьезные машины. Они выглядят почти как настоящие геликоптеры, просто изготовлены в большинстве достаточно кустарно. Но это все-таки хобби.

Например, парень из Нигерии, который учится на физическом факультете, увлекается тем, что разбирает на запчасти старую автомобильную технику и собирает из этого настоящий самодельный вертолет. Чертежи парень разрабатывает также сам.

Про очередное свое детище нигерийский физик говорит, что собирал машину порядка восьми месяцев. Этот аппарат поднимался над нигерийскими землями более 6 раз. В качестве материала был использовать алюминиевый лом.

Данный плод инженерной мысли оснащен мотором от автомобиля «Хонда». Двигатель имеет мощность в 133 л. с. В кузове установлены сидения от «Тойоты». Другие комплектующие были от «Боинга», который терпел крушение неподалеку.

Еще один самодельный вертолет из бензопилы стал возможностью для заключенного организовать побег из тюрьмы. Правда, конструкция его была проста до банального. Заключенный приделал к бензопиле деревянный винт. Это дало возможность мужчине без труда преодолеть на таком «хеликоптере» более 100 метров.

А 82-летний житель Рязани, несмотря на свой возраст, увлекается авиацией и вертолетостроением. Токарь, фрезеровщик да и вовсе большой мастер собрал свой первый летательный аппарат в 30-летнем возрасте. Он тогда работал на одном из заводов в Алма-Аты. Там он познакомился с одним летчиком, а тот помог ему сконструировать самодельный одноместный вертолет.

Хоть этому вертолету уже порядка 50 лет, старый специалист все еще продолжает конструировать все новые и новые машины. Сегодня со своим сыном он пытается собрать еще одну модель аппарата. Сборка началась прямо во дворе, затем переехала в гараж.

В Харькове тоже живет один любитель вертолетной техники. Конечно, на его машине нельзя полетать над землей. Его вертолет оснащен автопилотом, а управление осуществляется по радиоканалу. Эта конструкция отличается наличием автопилота. Вертолет может облететь по 200 точек по заранее заданному маршруту, а также вернуться туда, откуда аппарат взлетал ранее.

Заключение

Вот мы и узнали, как сделать самодельный вертолет. Как видите, при должном уровне навыков и информации можно собирать достойные летательные аппараты.

Чертеж поделки «Вертолет Черная акула»

Близится 23 февраля, вероятно, для Вас, будет актуален подарок для папы на 23 февраля сделанный своими руками. Попробуйте выпилить вот такой вертолет из фанеры – работа сложная но пугаться этого не стоит, работайте последовательно, не спеша, шаг за шагом и у Вас все получиться.

Вертолет Черная акула

Для поделки потребуются следующие инструменты и принадлежности:

Подготовка рабочего места

Как обычно, первым делом Вам необходимо оборудовать свое рабочее место, на котором Вы будете работать. Правила не сложные: на столе не должно находиться лишних вещей, весь инструмент должен находиться на своих местах и быть под рукой. Не у каждого есть свой рабочий стол и наверняка Вы уже задумались над его созданием. Сделать стол не сложно — труднее выбрать для него место в доме. Хороший вариант — это утепленный балкон, на котором Вы в любой момент сможете приступить к работе над поделкой. Если у Вас есть специально оборудованное помещение с верстаком, то Вам можно сказать повезло. Про подготовку стола Вы можете почитать в отдельной статье где я постарался как можно подробнее описать весь процесс его создания. После того как завершили процесс создания рабочего места можно приступить непосредственно к Вашей будущей поделки.

Выбор фанеры

Для поделки Черная Акула потребуются заготовки из фанеры следующих размеров: 2 листа размером (21 см. х 35 см.), расчетная толщина фанеры 3 мм, при использовании фанеры другой толщины измените масштаб чертежа таким образом, что бы ширина пазов соответствовала толщине заготовки. В чертеже за основу взят формат А3. Прежде чем перевести чертеж на фанеру отшлифуйте фанеру шкуркой с крупным зерном, а затем с мелким. Удобнее шлифовать с деревянным бруском, обернутым шкуркой. Шлифуйте заготовленную фанеру вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцево-матовой на свету и шелковистой на ощупь. Обратите внимание на расположение волокон, сучки, вмятины и другие пороки. Качество и цвет.

Перенос рисунка на фанеру

Переводить рисунок нужно точно и аккуратно: чертеж закрепите при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Отдельные детали расположите так, чтобы как можно экономичнее использовать лист фанеры. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка. Более точно и быстро чертеж можно перенести с помощью принтера, для этого предлагаю ознакомиться со статьей: Быстрые способы нанесения рисунка на фанеру. Скачать файлы с чертежом и инструкцией по сборке вертолета из фанеры Вы можете в конце статьи.

Выпиливание вертолета лобзиком

Правил по выпиливанию много, но основываться нужно на самых распространенных. Сначала следует выпилить внутренние элементы затем приступать к выпиливанию контура. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, переживать не стоит. Такие скосы, неровности в последствии можно убрать с помощью плоского напильника или «Крупнозернистой» шкурки.

Отдых

При выпиливании мы часто устаем. Зачастую устают пальцы рук а так же глаза, которые всегда в напряжении. При работе, конечно же, все устают. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можете Посмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.

Схема сборки модели вертолета из фанеры

Сборка деталей нашей поделки здесь не такая уж и сложная. Для того чтобы осуществить правильную сборку деталей Вам необходимо распечатать инструкцию по сборке вертолета:
shema-sborki-vertoleta-chernaya-akula.jpg (2510 Загрузок) следую которой вы соберете Вашу поделку, для этого следуйте от детали с номером 1 к номеру 1 от номера 2 к номеру 2 итд. После того как детали собираются в одну общую поделку без особых проблем, то приступайте к их склеиванию.

Склеиваем детали

Склеивать детали полки необходимо при помощи клея «ПВА» или «titan». Много клея лить не нужно. Собранную поделку на клею лучше связать прочной нитью, затянуть и положить на просушку. Поделка склеивается примерно 10-15 минут.

Лакировка поделки

По желанию можно преобразить нашу поделку, покрыв ее лаком «По дереву» лучше бесцветным. Либо раскрасьте в черный или в защитный цвет. Лакирование производите при помощи специальной кисти «Для клея». Не торопитесь. Старайтесь не оставлять видимых разводов и царапинок на поделке.

Скачать шаблон для выпиливания лобзиком модели вертолета Черная Акула Вы можете у нас на сайте по следующей ссылке:
Vertolet-chernaya-akula.pdf (13496 Загрузок)

Методическая разработка на тему: Мастер — класс изготовления изделия «Вертолёт».

Муниципальное бюджетное образовательное учреждение

дополнительного образования детей

Дом детского творчества

муниципального образования Кавказский район

Мастер – класс изготовления изделия

«Вертолет»

                                                            Автор: Анисович Юрий Юрьевич –

педагог дополнительного образования

 МБОУ ДОД ДДТ МО Кавказский район.

2015г.

План  мастер-класса изготовления изделия «Вертолет».

Ведущий: Анисович Юрий Юрьевич, педагог дополнительного образования МБОУ ДОД ДДТ МО Кавказский район.

Контактная информация: тел. 8- 918- 3112531, 22-7-86.

Мастер-класс ориентирован на детей и взрослых, с ограниченными возможностями здоровья.

Цель мастер-класса: познакомить участников мастер-класса с особенностями изготовления изделия «Вертолет».

Задачи:

  1. Представить теоретические основы изготовления изделия «Вертолет».
  2. Ознакомить с инструментами, применяемыми при изготовлении изделия и с технологическими этапами изготовления деталей изделия   «Вертолет».
  3. Изучить изготовленные  детали изделия «Вертолет».
  4. Ознакомить с последовательностью сборки деталей изделия  «Вертолет».
  5. Осуществить сборку деталей изделия «Вертолет».

Ожидаемый результат: знание участниками мастер-класса особенностей и последовательности изготовления изделия  «Вертолет».

Ход мастер-класса:

Этапы мастер-класса

Методы и приемы

  1. Организационный момент

Сбор участников мастер-класса, размещение, решение организационных вопросов

  1. Представление ведущего

Рассказ

  1. Представление теоретического материала по изготовлению изделия   «Вертолет».

Комментируемая демонстрация. Беседа по изготовлению изделия  «Вертолет».

4.Ознакомление с инструментами, применяемыми при изготовлении изделия и с технологическими этапами изготовления деталей изделия  «Вертолет».

Комментируемая демонстрация.

5.Изучение изготовленных деталей изделия   «Вертолет»

Деталировка ведущим и демонстрация последовательности сборки  деталей

6.Знакомство с последовательностью сборки деталей изделия участниками

Комментируемая демонстрация с использованием инструкции

7.Сборка деталей изделия  «Вертолет»

Изготовление ведущим и демонстрация последовательности выполнения изделия

Ведущий: Сегодня вам предстоит  представить себя в роли настоящих ученых и инженеров.  Наблюдать и  создать очень интересное летающее устройство – вертолет.

 Я предлагаю вам соприкоснуться с работой по художественной обработке дерева, конструированию  и  изготовить  изделия  из дерева  «Вертолет».

Для того чтобы изготовить изделие «Вертолет» нам понадобиться фанера диаметром 3 мм.

Образец фанеры

На фанере  наноситься с помощью копировальной бумаги рисунок Вертолета.



Получаем  на фанере деталировку изделия Вертолет.

Ручной лобзик – очень простой по конструкции инструмент. Рама лобзика имеет форму буквы «П». Может быть как металлической, так и деревянной.

Пилки для выпиливания различаются по своей толщине и по высоте зубчиков. Для начала достаточно иметь два сорта пилок: с мелкими и более крупными зубчиками.

Отверстие в фанере для продевания петли начинающим можно потыкать шилом, купленным в магазине.

 А также для выравнивания и исправления прорезей в фанере понадобятся и надфили или напильники с мелкой насечкой имеющие профили самой разной формы.

Контур орнамента выпиливают на специальном станочке, который легко сделать самому из фанеры толщиной 10 мм, или дощечки из древесины твердой породы.

Съемный станочек прикрепляется к столешнице при помощи струбцины.

Используя данные инструменты начинают  выпиливание.

Выпиливают  внутренний, а потом внешний контур изделия –  «Вертолет». Затем выпиливают внешний контур фигурки вертолета

 Вы познакомились с технологией изготовления деталей изделия «Вертолет».

Рассмотрим полученные детали и инструкцию по их сборке:

Крепим к корпусу соединительный элемент, к которому крепятся шасси:



Крепим шасси к корпусу вертолета:

Крепим винт  к корпусу вертолета:

Осталось собрать детали изделия и склеить их клеем ПВА.

Дайте изделию просохнуть и радуйте ваших близких мужчин!

Чертежи самодельный вертолет своими руками видео

Чертежи, самодельный вертолет своими руками, видео, описание и технические характеристики предложенной модели.

  • масса конструкции составляет 115…220 килограмм (пустой…снаряженный)
  • габаритные размеры модели: ширина всего пять метров; высота – два
  • диаметр несущего винта составляет шесть метров
  • максимальна скорость полета – 100 километров в час
  • мощность используемого двигателя, всего тридцать четыре лошадиной силы, а его рабочий объем – семьсот пятьдесят сантиметров кубических

Рама представленной конструкции изготавливается из двух видов дюралевых труб марки Д16Т прямоугольного и круглого сечения.
Отсек для двигателя изготавливается из металлических труб марки Ст.20.

КОМПОНОВКА САМОДЕЛЬНОЙ КОНСТРУКЦИИ

ТРАНСМИССИЯ

ГЛАВНЫЙ РЕДУКТОР

ВТУЛКА НЕСУЩЕГО ВИНТА В СБОРЕ

ВТУЛКА НЕСУЩЕГО ВИНТА

АВТОМАТ ПЕРЕКОСА

МЕХАНИЗМ ПРИВОДА РУЛЕВОГО ВИНТА

ВТУЛКА РУЛЕВОГО ВИНТА

ЛОПАСТЬ НЕСУЩЕГО ВИНТА

ЛОПАСТЬ РУЛЕВОГО ВИНТА

Представленная модель удовлетворяет следующим требованиям:

  • габаритные размеры, позволяют хранить вертолет в помещении незначительных размеров
  • транспортировать к указанному месту, можно практически любым транспортом, даже пешим
  • сборка производится около двадцати минут, причем одним человеком, который использует при этом два простых гаечных ключа
  • хорошо решается проблема, в случае отказа двигателя

Более подробную информацию, о самодельном вертолете, который можно сделать своими руками, можно найти в журнале «Моделист конструктор № 11, 1997 год.

Как это примерно выглядит, посмотрим видео, вертолет СА на двигателе МТ.

Заказать чертеж

Поделитесь с друзьями!

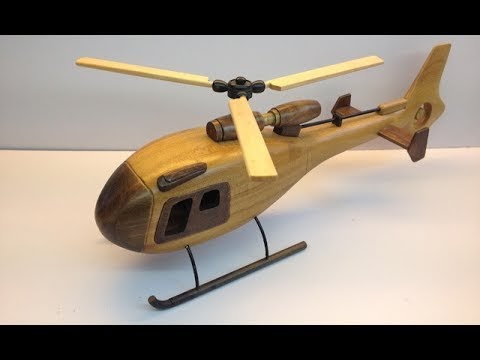

Как сделать вертолет из дерева?

#1

Перед началом сборки вертолета создайте эскиз той модели, которую хотите выполнить. Определитесь с размером вашей конструкции. Составьте последовательный план действий. Убедитесь, что весь необходимый вам исходный материал находится у вас под руками. В начале работы вам понадобится: деревянная рейка, фанера, пенопласт или пробка.

#2

Также подготовьте инструмент, который может пригодиться в работе, а именно: ножик, напильник, лобзик, наждачная шлифовка, краска и клей. Теперь можно приступать к созданию вертолета.
Перед тем как сделать вертолет из дерева, возьмите пенопласт и сделайте из него фюзеляж модели. Если пенопласта нет, то можно использовать пробку или кукурузную сердцевину.

#3

Подходящий фюзеляж лучше всего сделать из липового бруска, который необходимо выдолбить изнутри. Сделайте две такие половинки, сохраняя при этом симметричность. В фюзеляже заранее сделайте гнезда для винта, а затем с помощью клея соедините две половинки. Важно, чтоб диаметр отверстия на фюзеляже был равен диаметру вала винта.

#4

Самое тяжелое задание состоит в том, чтобы сделать винт. Из небольшого кусочка липы, клена, березы или ольхи выстругайте прямоугольный брусок. Длина этого бруска должна быть больше его ширины до десяти раз. Толщина должна соответствовать одной трети ширины.
По центру бруска сделайте отверстие для оси, при помощи шила или тонкого сверла.

#5

На широкой плоскости заготовки начертите форму винтовых лопастей. При помощи ножа или лобзика вырежьте лопасти по намеченным линиям. Сделайте лопасти тонкими, при этом необходимо соблюсти симметричность сечения, чтобы создать максимально точный наклон и правильную форму.

#6

Вертолет из дерева должен иметь на хвосте установленную пластину с наклоном. Диаметр фанерной пластинки может быть до 2,5 см.
Шасси можно сделать из резинового ластика, а стойки из стальной проволоки нужного диаметра. Затем соедините эти детали.
После этого все изготовленные детали соедините в одно целое при помощи клея ПВА. Затем произведите балансировку готового корпуса.

#7

На легкую часть модели прикрепите небольшой кусок свинца для создания противовеса.
Следующий этап изготовления вертолета — это его покраска в заранее задуманный вами цвет. Сделайте это при помощи водостойкой краски. Покраску изделия лучше проводить в помещении, в котором есть хорошая вентиляция. Затем модели необходимо дать высохнуть. Вертолет готов.

фото с описанием, видео полёта

Лёгкий самодельный вертолёт своими руками: фото с описанием, а также видео обзор одноместного вертолёта, сделанного из двигателя от снегохода «Буран» и подручных материалов.

Вертолёт АВ – 1 «Стрекоза» был построен авиаконструктором Василием Яковлевичем Артемчуком ещё в 1979 году. Автор собрал свой вертолёт в обычном гараже.

На постройку и испытания винтокрылой машины ушло 5 лет, это результат настойчивой и кропотливой работы.

На фото: Юрий Дмитриевич демонстрирует полёт, Юрий Дмитриевич был лично знаком с автором самоделки В. Я. Артемчуком.

Летательный аппарат отвечает всем основным требованиям, а сама конструкция довольно лёгкая, весит летательный аппарат всего 114 кг.

Технические характеристики вертолёта:

  • Двигатель от снегохода «Буран» мощностью 28 (34) л.с.
  • Масса – 114 кг.
  • Взлётная масса вертолёта 200 – 220 кг.
  • Диаметр несущего винта – 6 м.
  • Высота — 2 м.
  • Длина – 5 м.
  • Расход топлива – 10 л/час.
  • Скороподъёмность – 3,5 м/с.
  • Крейсерская скорость 80 км/час.
  • Вертолёт в зависимости от погодных условий развивает максимальную скорость 100 — 150 км/ч.

Автор воздушного судна для его постройки применял подручные узлы и материалы, это и запчасти от сельхозяйственной техники и самостоятельно сделанные детали. На фото показаны основные узлы самодельного вертолёта.

Задний рулевой винт изготовлен из клееной древесины и стеклоткани, приводится в движение клиновидным ремнём.

Автор в этой конструкции применил систему стабилизации типа «БЕЛЛ», которая ограничивает углы скорости на виражах для более безопасного полёта.

На фото показан автомат перекоса, по сути это устройство своего рода стабилизатор полёта, при внезапном ветре или неумелых действиях пилота вертолёт реагирует более плавно.

Несущий винт сделан автором своими руками, лонжерон лопастей сделан из клееной древесины твёрдых пород, хвостовая часть изготовлена из пенопласта, сверху лопасти покрыты стеклотканью.

Приборная панель вертолёта состоит из самых основных приборов необходимых для полёта:

  • Тахометра несущего винта.
  • Скоростемера.
  • Вареометра (скоростемер вертикальной скорости).
  • Датчика температуры двигателя.

Крутящий момент передаётся от двигателя через разгонную и кулачковую муфту, цилиндрический редуктор, далее на вал и основной редуктор несущего винта. Редукция 1:10.

Здесь установлен переделанный двигатель от снегохода «Буран», (28 л.с) но его мощности явно маловато для длительных полётов.

Об этом летательном аппарате была написана статья в журнале «Моделист конструктор», та самая статья представлена на этих фото.









Рекомендую посмотреть видео где Юрий Дмитриевич подробно рассказывает о самодельном вертолёте.

Видео с полётом на самодельном вертолёте.

Видео обзор самодельного вертолёта.
