Построение развертки цилиндра. | МеханикИнфо

postroenie-razvertki-cilindra-razvertka-usechennogo-cilindra-formula-razvertki-cilindra



Развертка прямого кругового цилиндра.





Цилиндр диаметром D и высотой H показан на рис. 1. Развертка представляет собой прямоугольник длиной с = πD и высотой Н.

Прямой круговой цилиндр, усеченный плоскостью, параллельной его оси, показан на рис. 2. Развертка представляет собой прямоугольник высотой Н и длиной L = b + k, где b = πDᵠ/360° и k = 2 √((D/2)2 – a2) = 2a tg (ᵠ/2).

postroenie-razvertki-cilindra-razvertka-usechennogo-cilindra-formula-razvertki-cilindra

Рис. 1.

postroenie-razvertki-cilindra-razvertka-usechennogo-cilindra-formula-razvertki-cilindra

Рис. 2.

Развертка прямого кругового цилиндра из ленты. Расчет развертки цилиндра.



postroenie-razvertki-cilindra-razvertka-usechennogo-cilindra-formula-razvertki-cilindra

Рис. 3.

Цилиндр показан на рис. 3. При определении развертки можно использовать следующие зависимости:

где

D — диаметр цилиндра;

t — шаг винтовой линии;

n — число полных витков на общей длине цилиндра H, Н = nt;

b — ширина ленты;

L — общая длина ленты;

I — длина скоса.



Развертка усеченного цилиндра.



Цилиндр показан на рис. 4.

postroenie-razvertki-cilindra-razvertka-usechennogo-cilindra-formula-razvertki-cilindra

Рис. 4.



Для получения развертки горизонтальная проекция цилиндра делится на равные части и точки деления нумеруются (в данном случае от 0 до 12). Из точек деления проводятся вертикали до пересечения верхнего основания в точках 0′1, 1′1…, 6′1. На продолжении прямой 0’6′ откладывается отрезок длиной с = πD, который делится на принятое число равных частей. Из точек деления 00, 10, …, 60 строятся перпендикуляры до их пересечения с соответствующими горизонтальными линиями в точках 001, 101, …, 601. Полученные точки соединяются плавной кривой. Ввиду симметричности остальные точки кривой находит аналогичным путем.



Линию развертки можно определить и таким способом. На расстоянии h2 = (h + H)/2 от линии 00120 проводится параллельная прямая. Из центра S, лежащего на прямой, описывается полуокружность радиусом А. Полуокружность делится на равные части, число которых равно половине точек деления развертки (в данном случае на шесть). Через точки деления 0ꞋꞋ, 1ꞋꞋ, …, 6ꞋꞋ проводятся горизонтальные прямые до пересечения вертикалей, проходящих через 00, 10, … , 120. Полученные точки 001, 101, …, 1201 соединяются плавной кривой.

Верхнее основание цилиндра представляет собой эллипс с полуосями a = D/2 cos α = 0′13′1 и b = D/2.

postroenie-razvertki-cilindra-razvertka-usechennogo-cilindra-formula-razvertki-cilindra

Рис. 5.



При аналитическом определении координат точек кривой развертки цилиндра, усеченного плоскостью под углом α (рис. 5), могут быть использованы следующие зависимости:

xk = kx1 = πD/2  kε/180°;     yk = D/2 tg α sin kε = A sin kε = A sin ᵠi,

где х1 = πD/ (2n) = πD/2  ε/180° — длина дуги окружности основания цилиндра, разделенная на 2n равных частей; ε = 360°/2n — центральный угол, соответствующий одному делению; k — порядковый номер точки; A = (H — h)/2 = (D/2) tg α — амплитуда синусоиды; i= kε.

Значения sin kε для наиболее часто употребляемых значений 2n приведены в табл. 1.



Таблица 1. Значения sin kε и sin2kε

2n sin kε sin2kε 2n sin kε sin2kε
8 16 32 64 12 24 48 96
1 0,09802 0,00961 1 0,06540 0,00428
1 2 0,19509 0,03806 1 2 0,13053 0,01704
3 0,29028 0,08426 3 0,19509 0,03806
1 2 4 0,38268 0,14645 1 2 4 0,25882 0,06699
5 0,47139 0,22221 5 0,32144 0,10332
3 6 0,55557 0,30866 3 6 0,38268 0,14645
7 0,63439 0,40245 7 0,44229 0,19562
1 2 4 8 0,70711 0,50000 1 2 4 8 0,50000 0,25000
9 0,77301 0,59754 9 0,55557 0,30866
5 10 0,83147 0,69134 5 10 0,60876 0,37059
11 0,88192 0,77778 11 0,65935 0,43474
3 6 12 0,92388 0,85355 3 6 12 0,70711 0,50000
13 0,95694 0,91573 13 0,75184 0,56526
7 14 0,98079 0,96194 7 14 0,79335 0,62941
15 0,99518 0,99039 15 0,83147 0,69134
2 4 8 16 1,00000 1,00000 2 4 8 16 0,86617 0,75000
17 0,89687 0,80438
9 18 0,92388 0,85355
19 0,94693 0,89668
5 10 20 0,96600 0,93301
21 0,98079 0,96194
11 22 0,99144 0,98296
23 0,99786 0,99572
3 6 12 24 1,00000 1,00000

Примечание: Значения sin kε и sin2 kε даны для одной четверти окружности. В остальных четвертях они повторяются.



Ввиду симметричности синусоиды достаточно определить координаты точек одной четверти окружности, например от у0 до у3. Остальные координаты имеют соответственно равные значения. Например: у4 — у2, …, у11 = — у1 и т. д.



Круглый прямой цилиндр, развертка и формула для ее площади

Цилиндр — это одна из пространственных фигур, которая является объектом изучения стереометрии. Важная характеристика любой фигуры — это площадь ее поверхности. В данной статье рассмотрим, что собой представляет развертка цилиндра, а также покажем, как вычислить ее площадь.

Цилиндр как фигура геометрии

Предположим, что у нас имеется некоторая плавная кривая. Это может быть круг, эллипс, парабола и так далее. Возьмем отрезок произвольной длины, который не лежит в плоскости кривой, и опишем с помощью него поверхность, следуя направлению кривой и транслируя отрезок параллельно самому себе. Полученная поверхность называется цилиндрической или просто цилиндром. Отмеченная кривая называется директрисой (направляющей), а отрезок — генератрисой (образующей).

Если к цилиндрической поверхности добавить еще две плоские одинаковые фигуры, ограничивающие эту поверхность с торцов, то полученное тело также называется цилиндром. Оно состоит из двух равных оснований и цилиндрической поверхности.

Для наглядного представления описанной фигуры ниже приведен рисунок. На нем изображен эллиптический цилиндр, имеющий полуоси a и b и высоту h (дистанция между основаниями).

Эллиптический цилиндр

Круглый прямой цилиндр

Пусть директрисой будет окружность некоторого радиуса. Тогда образованная генератрисой фигура будет называться круглым цилиндром. Тем не менее генератриса относительно плоскости, ограниченной директрисой, может быть направлена произвольным образом. Поэтому в общем случае говорят о наклонном круглом цилиндре. Если же генератриса будет перпендикулярна плоскостям основания, то цилиндр называется прямым. Он показан на рисунке ниже.

Круглый прямой цилиндр

Здесь AB = DC — радиус цилиндра, AD = BC = h — высота фигуры. Для прямого цилиндра высота всегда равна длине образующей. Отрезок AD обозначает ось цилиндра — прямая, соединяющая две центральные точки оснований. От оси цилиндра все точки боковой поверхности лежат на одном расстоянии, равном радиусу фигуры.

Далее в статье будем рассматривать развертку поверхности цилиндра, круглого и прямого.

Развертка круглого прямого цилиндра

Когда говорят о развертке цилиндра, то подразумевают общую площадь его поверхности, представленную плоскими фигурами. Круглый прямой цилиндр образован двумя кругами, имеющими одинаковые радиусы, и одной боковой поверхностью, которая эти круги соединяет друг с другом.

Бумажный цилиндр

На рисунке показан бумажный цилиндр. Как осуществляется построение развертки цилиндра? Возьмем воображаемые ножницы и отрежем одно основание вдоль окружности. Затем проделаем аналогичные действия со вторым основанием. Боковую поверхность разрежем вдоль генератрисы, то есть параллельно оси фигуры, и развернем ее. Таким образом, мы получили развертку, которая показана на рисунке ниже.

Развертка цилиндра

Очевидно, что она состоит из двух одинаковых кругов. Что касается цилиндрической поверхности, то в разрезанном виде она представлена прямоугольником. Развертку удобно использовать при определении площади поверхности рассматриваемой фигуры.

Площадь развертки цилиндра

Выше мы показали, как можно получить развертку фигуры. Чтобы рассчитать ее площадь, необходимо сложить площади для всех ее частей, то есть для двух круглых оснований и одного прямоугольника.

Обозначим радиус основания буквой r, а высоту фигуры — буквой h. Площадь одного основания равна площади круга, то есть:

So = pi*r2

Здесь pi — число Пи, приблизительно равное 3,14.

Чтобы вычислить площадь прямоугольника, представляющего боковую поверхность фигуры в развернутом виде, необходимо знать две его стороны. Одна из них равна высоте h. Вторая, как можно догадаться, соответствует длине директрисы, то есть длине окружности. Обозначим ее l. Тогда можно записать следующие равенства:

l = 2*pi*r;

Sb = l*h = 2*pi*r*h

Здесь Sb — площадь прямоугольника, равная площади цилиндрической поверхности.

Учитывая, что фигура имеет два основания, складываем рассчитанные величины, получаем общую площадь развертки цилиндра:

S = 2*So + Sb = 2*pi*r2 + 2*pi*r*h = 2*pi*r*(r + h)

Площадь S фигуры однозначно определяется через ее радиус и высоту.

Покажем, как использовать это равенство для решения геометрической задачи.

Задача на нахождение радиуса фигуры

Известно, что общая поверхность круглого прямого цилиндра составляет 60 см2. Чему равен радиус основания цилиндра, если его высота равна 7 см, а фигура имеет лишь одно основание.

Описанный в условии задачи цилиндр представляет собой бочку без крышки, поэтому площадь его поверхности образована не двумя, а одним основанием.

Бочка без крышки

Если учесть названный факт, тогда формула для площади фигуры запишется в следующем виде:

S = pi*r2 + 2*pi*r*h

Подставим все известные из условия величины в это равенство, получим:

60 = 3,14*r2 + 43,96*r =>

3,14*r2 + 43,96*r — 60 = 0

Мы получили классическое полное квадратное уравнение. Его решение даст искомое значение радиуса r. Решаем через дискриминант:

D = 43,962 — 4*3,14*(- 60) ≈ 2686,08;

r = (-43,96±√2686,08)/(2*3,14) = 1,25 см

При решении уравнения отрицательный корень был отброшен, в виду его нефизического значения.

Таким образом, параметры открытого цилиндра из условия задачи составляют 7 см в высоту и 2,5 см в диаметре.

Развертка усеченного цилиндра построение | МеханикИнфо

razvertka-usechennogo-cilindra-postroenie-razvertki-cilindra



Проекция цилиндра, срезанного плоскостью, наклонной к плоскости чертежа, по вертикальной плоскости проекции дает прямую линию, на горизонтальной — окружность, на профильной плоскости — замкнутую кривую, эллипс в искаженном виде.

Если представить себе цилиндр, срезанный плоскостью KS (рис. 1, а), параллельной основанию и проходящей через низшую точку наклонного среза 1, то нижняя часть такого цилиндра развернется в прямоугольник A1K1S1B1 (рис. 1, б) с высотой h = BS и основанием А1В1 = πD.

razvertka-usechennogo-cilindra-postroenie-razvertki-cilindra

Рис. 1. Развертка усеченного цилиндра:

а — проекция; б — развертка.



Развертка верхней части цилиндра.



Чтобы получить развертку верхней части цилиндра выше плоскости KS, поступают следующим образом. Окружность основания делится на несколько равных частей, в приведенном примере на- восемь равных частей. Точки делений проектируют на вертикальную проекцию и проводят соответствующие образующие цилиндра 11 — 1′; 21 — 2″ и т. д. Затем делят длину развернутой окружности основания на такое же число равных частей, и из точек делений восстанавливают перпендикуляры, которые будут представлять собой те же образующие цилиндра, на которых затем нужно отложить их длины, измеряя одноименные отрезки на вертикальных проекциях (рис. 1, б). Соединив плавной кривой полученные точки, будем иметь развертку боковой поверхности усеченного цилиндра.



Для определения действительной формы поперечного сечения наклонной поверхности цилиндра вводят дополнительную плоскость проекции, параллельную плоскости сечения, на которой форма сечения спроектируется в искаженном виде — в форме эллипса.



Построение сечения цилиндра.



Для построения сечения на дополнительной плоскости проведем линию, параллельную проекции плоскости сечения, и, спроектировав на нее точки 1″ и 5″ с вертикальной проекции, получим большую ось эллипса. Затем из точки 7″ — 3″ на вертикальной проекции проведем линию, перпендикулярную большой оси эллипса, и, отложив на ней вправо и влево от большой оси отрезки 03″ и 07″, равные радиусу основания цилиндра, получим малую ось эллипса 3″ — 7″.



Положение остальных точек 2″, 4″, 6″, 8″ определяется так: на перпендикулярах к большей оси, проведенных из точек 8″ — 2″ и 6″ — 4″ вертикальной проекции, откладываем отрезки m от большей оси эллипса. Плавная кривая, проведенная через полученные восемь точек, будет эллипсом.



Построение эллипса на профильной проекции видно из рис. 1, а.



Для получения полной развертки поверхности цилиндра следует добавить поверхности наклонного сечения и нижнего основания цилиндра, как указано на рис. 1, б.





[Начертательная геометрия] Развертка цилиндра пересекающегося с конусом

[Начертательная геометрия] Развертка цилиндра пересекающегося с конусом

Развертка поверхности цилиндра пересеченного с конусом.

Данные для построения развертки цилиндра

Дано: Пересечение конуса и цилиндра — две пересекающиеся поверхности — поверхность прямого конуса и цилиндра — линия их пересечения.

Необходимо: Сделать развертку цилиндра и нанести на ней линию их пересечения

В предыдущем видеоуроке «Развертка конуса» мы построили приближенную развертку конуса, вписав в конус правильную 12 гранную пирамиду. Построение развертки цилиндра также сделаем приближенно, разделив основание цилиндра на 12 частей.

Как сделать развертку цилиндра (алгоритм)

  • Строим развертку боковой поверхности цилиндра.
    • Делим основание цилиндра на 12 равных частей.
    • Измеряем хорду между двумя любыми соседними точками деления окружности основания и откладываем это расстояние по нижней стороне развертки цилиндра.
  • Пристраиваем основания цилиндра к любой образующей боковой поверхности.
  • Наносим на развертку боковой поверхности цилиндра линию пересечения конуса и цилиндра.

Построение развертки боковой поверхности цилиндра

Развертка боковой поверхности прямого цилиндра представляет из себя прямоугольник. Высота прямоугольника равна высоте цилиндра, а его длина равна длине окружности основания.

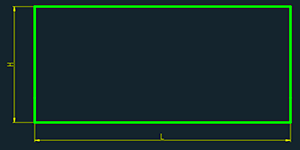

Боковая развертка поверхности прямого цилиндра.

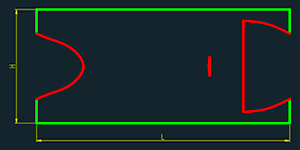

Развертка боковой поверхности цилиндра пересекающегося с конусом.

Так как нам требуется построить развертку боковой поверхности цилиндра пересекающегося с конусом, то данная развертка будет представлять из себя прямоугольник с вырезами.

Будем использовать упрощенный способ пострения развертки боковой поверхности цилиндра. Для этого разделим его основание на 12 равных частей на фронтальной плоскости проекции. Это можно сделать, вписав правильный многоугольник в окружность.

Отметим характерные точки пересечения вершин двенадцатиугольника с окружностью. На рисунке эти точки обозначены засечками-крестиками. Соединяем эти точки отрезками — хордами.

Начертите развертку боковой поверхности цилиндра, взяв высоту прямоугольника из горизонтальной плоскости проекции цилиндра. Длину прямоугольника возмите из фронтальной плоскости проекции цилиндра, которая будет равна длине 12 хорд. Измерьте длину любой хорды и отложите ее 12 раз на развертке поверхности цилиндра.

Как сделать развертку основания прямого цилиндра

Основанием прямого цилиндра является круг. Цилиндр имеет два основания: верхнее и нижнее. Следовательно возьмите радиус основания цилиндра на фронтальной или горизонтальной его плоскости проекции и присоедините его к боковой развертке цилиндра, как показано на рисунке.

Построение линии пересечения прямого цилиндра с конусом на развертке поверхности цилиндра

Так как образующие цилиндра проецируются в натуральную величину на горизонтальной плоскости проекции (цилиндр фронтально проецирующий), то мы будем брать на ней координаты точек от его основания до линии пересечения и переносить на развертку цилиндра по порядку. Нумерацию образующих цилиндра смотрите на рисунке (вы можете выбрать для себя любую последовательность снятия координат их линии пересечения для развертки цилиндра, главное не запутаться).

Я покажу принцип снятия координат нескольких точек линии их взаимного пересечения и нанесения их на боковую развертку цилиндра, остальные сделаете по подобию.

Вы уже имеете 12 образующих цилиндра, которые получили при построении его боковой развертки и по сути можете на них опираться, чтобы не запутаться в образующих цилиндра. Также уже есть характерные точки линии их пересечения на фронтальной и горизонтальной плоскости проекции, требуется только их перенести на боковую развертку поверхности цилиндра!

Определите первую крайнюю опорную точку пересеченя цилиндра с конусом. Она находится на определенном расстоянии от 3 образующей цилиндра, которое можете измерить на фронтальной плоскости проекции и отложить от 3 образующей на развертке цилиндра. Далее на его развертке чертите дополнительную образующую и откладывайте данную точку. Эта точка лежит на оси симметрии боковой поверхности цилиндра, середине образующей.

Вы можете построить дополнительную линию на развертке боковой поверхности цилиндра, которая будет делить ее пополам. Это необходимо для удобства проставления координат симметриченых точек линии пересечения цилиндра с конусом на развертке, чтобы не откладывать каждую точку от основания цилиндра, а от «оси симметрии».

Нанесите следующие точки линии их пересечения на боковую разветку цилиндра. Они лежат на определенном расстоянии от 4 образующей цилиндра и проецируются на фронтальную плоскость проекции в одну точку, так как цилиндр форонтально проекцирующий. Измерьте это расстоняение и отложите его на развертке цилиндра от 4 образующей. Проведите вспомогательную образующую на развертке. Теперь на этой образующей цилиндра необходимо проставить точки линии их пересечения координаты которых, вы можете взять на горизонтальной плоскости проекции.

Таким образом вы переносите все точки линии пересечения цилиндра и конуса на развертку поверхности цилиндра и соединяете их плавной линией.

В видеоуроке очень подробно и наглядно показан принцип построения развертки прямого цилиндра и нанесения на нее линии пересечения цилиндра и конуса, рекомендую к просмотру.
