16 потрясающих элементов декора из проволоки / Я

Даже из такого малопривлекательного, на первый взгляд, материала как проволока можно сделать массу полезных для дома вещей.
И если у вас где-то завалялся ее моток, не спешите избавляться от него, ведь он может сослужить вам отличную службу и стать очередным дизайнерским шедевром, как эти 16 эффектных примеров из нашего обзора.

1. Вешалка

Вешалка для прихожей.
Креативные крючки с буквами, которые идеально впишутся в интерьер прихожей.

2. Люстра


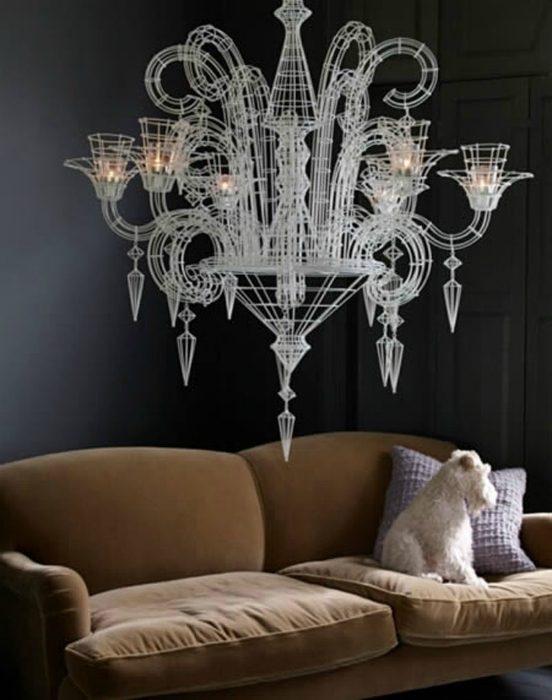

Фантастическая плетеная люстра из тонкой белой проволоки.

3. Скетч


Рисунок из проволоки, выполненный прямо на стене, станет оригинальным украшением современной квартиры.

4. Стол-корзина


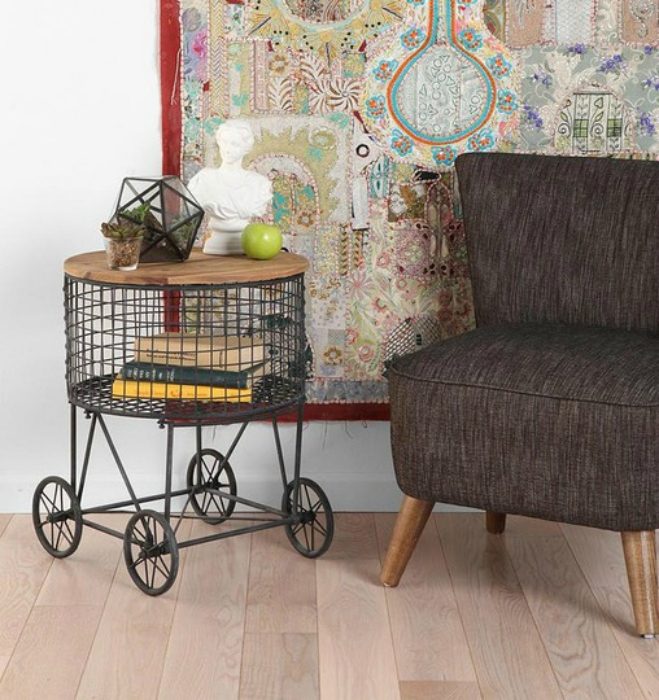

Столик-корзинка
Стильный и функциональный проволочный столик на колесиках с отделением для хранения вещей.

5. Скульптура


Скульптура из проволоки.
Необычна трехмерная скульптура из проволоки, которая несомненно станет изюминкой дома.

6. Полка для обуви


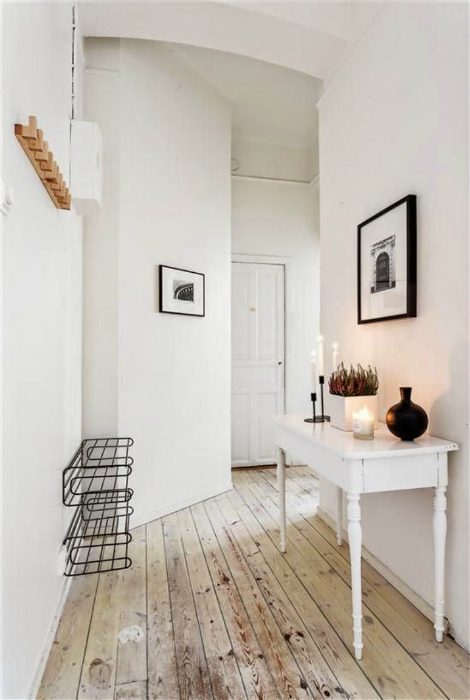

Проволочная полка для обуви.
Простая и удобная полка из проволоки для хранения обуви.

7. Доска вдохновения


Проволочная доска.
Проволочная доска, на которую можно вешать свои любимые снимки, рисунки и важные заметки.

8. Стулья


Проволочные стулья.
Потрясающие стулья из толстой проволоки прекрасно впишутся в интерьер любой квартиры.

9. Вазы


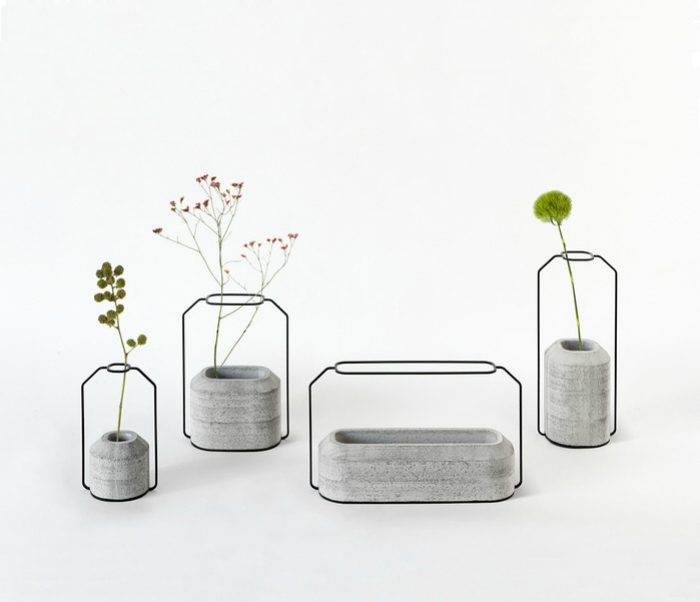

Цветочные вазы.
Очаровательные цветочные вазы из бетона и проволоки.

10. Корзины для прессы

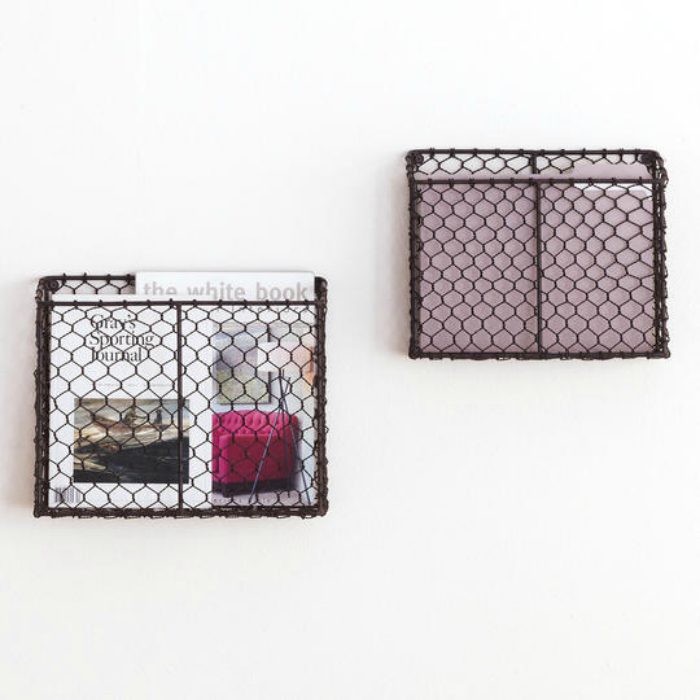

Плетеные корзины
Замечательные проволочные корзинки, в которых можно хранить газеты, журналы, счета и документы.

11. Кофейный столик


Проволочный столик.
Симпатичный кофейный столик на проволочном каркасе.

12. Дерево


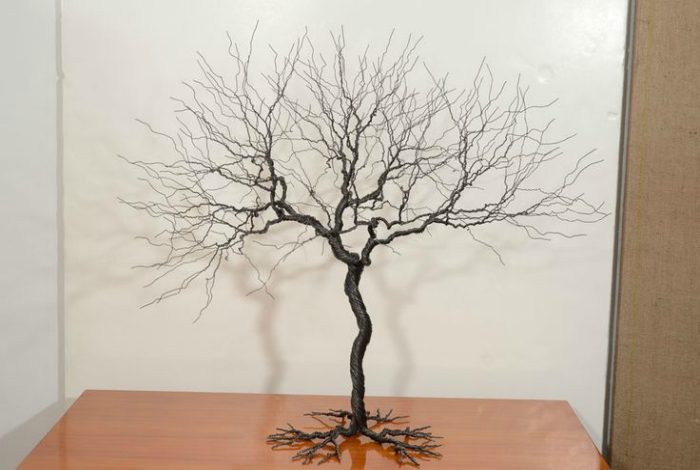

Декоративное дерево.
Красивое проволочное украшение в виде дерева.

13. Корзина для белья


Проволочная корзина для белья.
Вместительная проволочная корзина для белья.

14. Инсталляция


Настенное украшение из проволоки.
Восхитительная инсталляция сделанная из тонкой белой проволоки.

15. Барный табурет


Дизайнерские табуреты.
Высокие барные табуреты из проволоки и дерева.

16. Торшер


Проволочный торшер.
Проволочный торшер в виде большой вазы, который наполнит дом мягким светом и таинственными тенями.

Потрясающие Картины из Проволоки | Журнал Ярмарки Мастеров

Удивительные картины из проволоки поражают воображение, и сразу понимаешь сколько сил отдано для создания этих шедевров! Голова идет кругом от восхищения! Смотрите сами …

Потрясающие Картины из Проволоки, фото № 1

Потрясающие Картины из Проволоки, фото № 2

Потрясающие Картины из Проволоки, фото № 3

Потрясающие Картины из Проволоки, фото № 4

Потрясающие Картины из Проволоки, фото № 5

Потрясающие Картины из Проволоки, фото № 6

Потрясающие Картины из Проволоки, фото № 7

Потрясающие Картины из Проволоки, фото № 8

Панно-картины из проволоки — Проволока — Металл — Каталог статей — УМЕЛЫЕ РУЧКИ

Панно-картины из проволоки

Мамонтенок

Львенок

Бемби

Исида

Нефертити

Тутанхамон

Конь

Ласточка

Святая

На ДВП наношу,понравившийся рисунок. По контуру рисунка выгибаю медную
проволоку d=0,8мм и приклеиваю. Затем мелко 3-5мм стригу многожильную
медную проволоку, и ей засыпаю рисунок. Приклеиваю бесцветным лаком.
Проволока бывает разных оттенков: нежно розовая, темно-коричневая,
желтая, белая. Если нужно подкрашиваю лаком.

А проволоку собираю везде. В изоляции тоже пойдет. Снимаю изоляцию
острым ножом, и режу. Я думаю, провод в изоляции многожильный можно найти
в любом магазине электрики! Может есть знакомые электрики, закажите,
наверняка обрезки остаются!

Источник

Панно из проволоки: мастерим с детьми

Панно из проволоки: мастерим с детьми.

Это панно из проволоки выполнили  и прислали на наш конкурс детских поделок «Осенняя мастерская» Кулабухова Татьяна Юрьевна и Кулабухов Эльдар (6 лет) из г. Петрозаводск.

Панно из проволоки: материалы

1. Бисер

2.Стеклярус

3. Медная проволока

4. Картон, цветная бумага

5. Иголка и нитка либо текстильный клей.

Панно из проволоки: этапы изготовления

Шаг 1.Готовим фон.

Картон оклеиваем цветной либо яркой оберточной бумагой. Можно использовать ткань.

Шаг 2. Делаем контур — основу рисунка панно.

Из проволоки создаем контур листа клена.Взрослый аккуратно отбивает молотком, сплющивая поверхность контура листа из проволоки.

Шаг 3. Украшаем бисером и стеклярусом.

Создаем внутреннее пространство листа, нанизывая на отдельные отрезки проволоки стеклярус и крепя их к контуру листа. Контур листа обрамляем бисером.

Шаг 4. Крепление к фону

Готовые листы  клена крепим к фону с помощью иголки и  нитки, либо текстильным клеем.

Вот что у вас получится.

Еще идеи для детского творчества и пошаговые мастер-классы Вы найдете в рубрике сайта «Своими руками»

Получите  НОВЫЙ БЕСПЛАТНЫЙ АУДИОКУРС  С ИГРОВЫМ ПРИЛОЖЕНИЕМ

«Развитие речи от 0 до 7 лет: что важно знать и что делать. Шпаргалка для родителей»

Кликните на ссылку или на обложку курса ниже для бесплатной подписки

Автор курса — Валасина Ася, кандидат педагогических наук, автор сайта «Родная тропинка»

Люди и проволока. Контурные портреты Bart Soutendijk

Барт Соутендиик (Вart Soutendijk) — американский художник, который работает в редком жанре — создает настенные панно, или лучше сказать настенные объемные скульптуры из проволоки. Его работы выставляются в галереях, их покупают коллекционеры. Принципиально, скульптуру мастера может заказать любой почитатель его творчества. У нас этот жанр представлен мало, хотя даже и на ЯМ есть его представители и периодически появляются новые работы. Жанр очень привлекательный, нечто вроде графики в проволоке, поэтому мне кажется посмотреть на работы мастера и прочитать его рассказ будет небезынтересным. Меня «зацепило» не только искусство само по себе, но и отношение мастера к природе, стремление вписать свои работы в действительность, взяв как можно меньше метериалов у планеты и подарив ей свой талант, свое видение мира.

Барт Соутендиик родился в Голландии в 1942 году, после Второй Мировой войны маленьким ребенком он попал в Соединенные Штаты Америки. Не зная английского языка, он активно пользовался художественными способностями для того, чтобы участвовать в культурной жизни своей школы. Он закончил Бостонский Университет, образование и творческие способности позволили ему значительно продвинуться в рекламном бизнесе, технических публикациях. В Нью-Йорке он изучал творческое фотографирование и посещал классы по иллюстрированию в Нью-Йорксоком Университете и Новой Школе. Он совершенствовался в техниках живописи и акварели.

«Иллюстрировать» окружающую действительность с помощью проволоки он начал в 1972 году. Именно тогда на него произвела впечатление выставка работ Адександра Кальдера (Alexander Calder). Кальдер прославился своими мобильными скульптурами, но именно его ранние проволочные портреты знаменитостей так потрясли Барта. Он решил, что именно проволока является идеальным материалом для воплощения рисунков, которые он делал на протяжении все своей карьеры.

Ныне его работы с использованием стальной проволоки украшают отели, больницы и рестораны, частные дома в Соединенных Штатах и в разных странах мира.

Творческий процесс.

Скульптура из проволоки — завершающий шаг в работе, которая начинается с осмысления фотографии. Художник создает контуры и многократно перерисовывает фото с тем, чтобы остались только значимые линиии, передающие образ. Как поэт, придирчиво выбирающий слова, художник тщательно проверяет каждый изгиб проволоки, каждую линию.

Сам мастер описывает этот процесс так:

«Сначала проволока казалась действительно замечательным способом создания крупных рисунков без обязательного натягивания метров холста или закрепления деревянных панелей. Потом обнаружилось, что проволока дает тени, и то, как она гнется — мягко, придает рисунку необычайную персональность. Этот стиль с применением проволоки, как основного материала, я и культивирую уже больше тридцати лет (на момент интервью — прим. мое) .

Я работаю так, чтобы упростить образ. Создание карандашного наброска образа сродни «раздеванию» его. Я спрашиваю себя: «Что в этом образе такого, что делает его неповторимым?» Потом я стираю линии , которые не служат подтверждению этой уникальности. Я использую линию для передачи ощущения образа, а проволока подчеркивает, выделяет линию.

В завершении, после создания рисунка и проволочной модели, работа — это свободно висящая скульптура, выполненная из стального окрашенного стержня. Никаких цветов. Никаких тонов. Никакой бумаги. Никакой рамки. Никаких колебаний толщины линий. Только рисунок из линий в пространстве. Проще, чем это — не сделать. Конечный результат больше, чем на 90% — это воздух, пространство.

Я вижу себя, в основном, собирателем образов. По большей части я работаю с фотографиями предметов, которые показались мне интересными. Проволока учит меня схватывать впечатление от образа и передавать его как можно меньшим количеством линий.

Люди, рассматривающие мои произведения, говорят мне о том, как изумляет их мягкость образов, которую дает проволока. Эта мягкость объясняется, во многом тем, что я гну проволоку, в основном, рукой, а работа очень схематична.

Также, благодаря тому, что мой материал — проволока, работы мои доступны по цене. Мои работы приобрели известность за простоту, текучесть линий и магическую природу. Один из критиков писал, что мои скульптуры играют с дизайном и тенью. Если вы хотите дать имя моему искусству, то лучше назвать его «концентрированно фигуративным». Мне было бы приятно если бы меня рассматривали, как инновационного художника, поскольку я создаю традиционные представительские образы с использованием современного материала.

Проволоку легко и просто устанавливать, рисунок не выгорит на солнце. Проволоку легко очищать. Если вам нужно, чтобы она органично вошла в ваш декор, вы можете окрасить ее в любой цвет, не изменяя образа.

Мне нравится думать, что мое искусство — это «зеленая скульптура», т.к. я не использую бумагу, холст или дерево, или металлические рамки. Материалом служит стальная проволока, подвергшаяся вторичной переработке. Из такой делают сетки для ограждений. Она мягкая, легко гнется. В ней очень мало углерода. Ее производят из отслуживших свой срок автомобилей, конструктивных материалов в специальных печах, в процессе производства расходуется на 60% меньше энергии, чем при производстве стали из руды.

Я окрашиваю скульптуры с помощью напыления, при этом используется намагниченный пигмент, который хорошо прилипает к стали. Никаких растворителей. Никакого бесполезного избыточного окрашивания.Очень мало пигмента расходуется потому, что и самого металла очень мало. Пигмент противостоит ультрафиолетовым лучам, что предотвращает необходимость перекрашивания в будущем.

Скульптуры очень легкие. Пересылка также требует меньше энергии. Упаковка получается легче, я использую только вторично переработанный упаковочный картон, который может быть подвергнут дальнейшей переработке.»

И еще интересная цитата:

…» нет ничего постоянного , если у вас в руках инструмент. Я строю эти вещи, потом вешаю их на стену, когда они срослись вместе. Я сижу и смотрю на них, и часто нахожу, что что-то не так. Я обрезаю ненужные линии, что-то изгибаю иначе. Когда я выставляю свои работы, то я борюсь с искушением, но стараюсь не подходить и не изменять ничего, пока люди смотрят на мои работы.»

Вот несколько произведений художника и их история.

«Джем-сешн».

Картина шириной 13 футов была создана для Peabody Hotel Group. Заказчики хотели получить картину из проволоки, иллюстрирующую музыкальную жизнь города Мемфиса. Отель, в котором предстояло разместить картину, находится в паре сотен метров от Beal Street – основного джазового центра, прривлекающего туристов, в нем зачастую и останавливаются приезжающие в Мемфис группы музыкантов. Художник проникся духом местности, сделал зарисовки. Ему хотелось передать увлеченность, погружение в музыку этих исполнителей. Рисунки вызвали сильные чувства, проволока подчеркнула энергетику этих людей.

Люди и проволока. Контурные портреты  art outendijk, фото № 1

Вот так картина выглядит в интерьере.

Люди и проволока. Контурные портреты  art outendijk, фото № 2

Лягушки

Для частного дома, предназначенного для беззаботного отдыха его хозяев, была создана эта композиция — лягушка, камыши.

Люди и проволока. Контурные портреты  art outendijk, фото № 3Люди и проволока. Контурные портреты  art outendijk, фото № 4

Конная прогулка.

А вот так ожила в иных формах фотография дедушки и внучки на конной прогулке, сопровождаемых любимым псом.

Люди и проволока. Контурные портреты  art outendijk, фото № 5Люди и проволока. Контурные портреты  art outendijk, фото № 6

Рыбалка.

Для семьи, живушей на острове Шри-Ланка, художник перенес в интерьер изображение местных рыбаков.

Люди и проволока. Контурные портреты  art outendijk, фото № 7

На Шри-Ланке ловят рыбу не привычным нам способом. В реальности это выглядит вот так. Похоже?

Люди и проволока. Контурные портреты  art outendijk, фото № 8

А так картина прижилась в интерьере дома.

Люди и проволока. Контурные портреты  art outendijk, фото № 9

Картина для игрового зала покерного клуба. Минимум отвлекающих линий. Настроение, напряжение игры, как мне кажется, передано великолепно. Мы видим перед собой, как будто бы, игроков в напряженный момент, но на самом деле — игральные карты! Картина называется «Джокер — королева — король». И точно! Вот он — шутовской колпак джокера! В изгибах линий, очерчивающих лицо короля, читается корона!

Люди и проволока. Контурные портреты  art outendijk, фото № 10

Эта картина расположилась над пианино в жилом доме. Верхняя птичка стоит на крышке, а потом — полетела!

Люди и проволока. Контурные портреты  art outendijk, фото № 11

Забег

Картина длиной 35 и шириной 4 фута была создана для выставочного центра в Little Rock. В новом центре есть подземный переход ведущий в отель неподалеку. Напротив эскалаторов, поднимающих людей в отель, есть очень длинная, сильно искривленная стена. Она и навела на мысль разместить здесь бегунов, людей стремящихся попасть куда-то как можно быстрее.

Люди и проволока. Контурные портреты  art outendijk, фото № 12

Люди и проволока. Контурные портреты  art outendijk, фото № 13

Руки отданы работе, сердца отданы богу.

Люди и проволока. Контурные портреты  art outendijk, фото № 14

Эта цитата была «принята на вооружение» в школе для мальчиков, в которой учился сам Барт с 1956 по 1960 — Darrow School, New Labanon, NY . С точки зрения художника, совместная работа раз в неделю (очень похоже на наши субботники, только гораздо чаще) очень способствовала развитию нового кампуса.

Больница

Настенные скульптуры из проволоки украсили вестибюли различных отделений одной из больниц.

Читающие.

Люди и проволока. Контурные портреты  art outendijk, фото № 15

Осмотр

Люди и проволока. Контурные портреты  art outendijk, фото № 16

Врач и пациент

Приятели

Люди и проволока. Контурные портреты  art outendijk, фото № 17

Хирургия

Люди и проволока. Контурные портреты  art outendijk, фото № 18

Семья.

Люди и проволока. Контурные портреты  art outendijk, фото № 19

Костыли.

Люди и проволока. Контурные портреты  art outendijk, фото № 20

«Оседлать лошадей» (36 X 75 дюймов) и «Перегон скота» (36 X 180 дюймов) были приобретены Выставочным центром в Fort Smith, Аризона, и установлены в вестибюле театра. Скульптуры отражают прошлое этого города, полного когда-то постоялых дворов и служившего входными воротами на Запад для множества переселенцев до внедрения железных дорог.

Люди и проволока. Контурные портреты  art outendijk, фото № 21

Люди и проволока. Контурные портреты  art outendijk, фото № 22

Бистро в час-пик.

Люди и проволока. Контурные портреты  art outendijk, фото № 23

Музыкальная тема — одна из самых любимых. Так же , как и творчество Барта Соутендиика состоит из воздуха и образа, в который этот воздух облачен, плоды искусства музыканта почти неосязаемы, они существует в момент создания и тоже пребывают в окружающем нас воздухе…

Дирижеры.

Люди и проволока. Контурные портреты  art outendijk, фото № 24

Люди и проволока. Контурные портреты  art outendijk, фото № 25

Музыканты.

Люди и проволока. Контурные портреты  art outendijk, фото № 26

Певицы.

» Элла»

Люди и проволока. Контурные портреты  art outendijk, фото № 27

«Джазовая певица»

Люди и проволока. Контурные портреты  art outendijk, фото № 28

Публикация подготовлена по материалам сайта художника и прочим матреиалам, доступным в интернете. Перевод мой.) Прошу это учитывать, если возникнет потребность цитировать.)

Поделки из проволоки | Страна Мастеров



Поделиться:

Тигренок

Мамонтенок

Львенок

Бемби

Исида

Нефертити

Тутанхамон

Конь

Ласточка

Святая

На ДВП наношу,понравившийся рисунок. По контуру рисунка выгибаю медную проволоку d=0,8мм и приклеиваю. Затем мелко 3-5мм стригу многожильную медную проволоку, и ей засыпаю рисунок. Приклеиваю бесцветным лаком.  Проволока бывает разных оттенков: нежно розовая, темно-коричневая, желтая, белая. Если нужно подкрашиваю лаком.

Мастер-класс смотреть онлайн: Несложный кафф из бронзовой проволоки

Этот мастер-класс я сделала специально для тех, кто ещё никогда не работал с проволокой, но очень хочет попробовать.)

Все шаги я попыталась описать максимально подробно, но если вопросы возникнут, не стесняйтесь их задавать!

Какие материалы нам пригодятся?

~ бронзовая проволока толщиной 0,8 мм (подойдёт и медная проволока, но с бронзой все колечки и витки получатся гораздо ровнее почти без труда!)

~ линейка

~ круглогубцы

~ кусачки

Несложный кафф из бронзовой проволоки, фото № 1

Что с этим делать?))

1. Для начала, отмотайте и выпрямите руками около 15-20 см проволоки. Не отрезайте от мотка, ещё рано!

Несложный кафф из бронзовой проволоки, фото № 2

2. Теперь ухватываемся самым кончиком круглогубцев за самый кончик проволоки…

Несложный кафф из бронзовой проволоки, фото № 3

…и наворачиваем колечко!

Чем точнее вам удалось ухватить проволоку, тем аккуратнее и меньше будет колечко. Постарайтесь Несложный кафф из бронзовой проволоки, фото № 4

Несложный кафф из бронзовой проволоки, фото № 5

3. Очень аккуратно сделайте второй виток спирали.

Следите за тем, чтобы спираль была плоской.

Несложный кафф из бронзовой проволоки, фото № 6

Перехватите круглогубцы и завершите виток.

В принципе, таких витков может быть сколько угодно.Несложный кафф из бронзовой проволоки, фото № 7

Несложный кафф из бронзовой проволоки, фото № 8

Отлично.

Теперь хватаемся самым основанием носиков как можно ближе к спирали…

Несложный кафф из бронзовой проволоки, фото № 9

…и снова делаем петлю!

Несложный кафф из бронзовой проволоки, фото № 10

Только на этот раз она получилась большая.

4. Докручиваем колечко, пока проволока не встанет перпендикулярно оси нашего декоративного элемента.

Несложный кафф из бронзовой проволоки, фото № 11

Отмеряем прямой кусочек проволоки примерно в 1,5 см длиной.

Несложный кафф из бронзовой проволоки, фото № 12

Перехватываем в этом месте самым кончиком круглогубцев…

Несложный кафф из бронзовой проволоки, фото № 13

…и отгибаем проволоку в противоположном направлении. У нас получилась внутренняя лапка крепления.

Несложный кафф из бронзовой проволоки, фото № 14

5. Снова отмеряем прямой кусочек проволоки, на этот раз в 3 см длиной.

Несложный кафф из бронзовой проволоки, фото № 15

Снова ухватываем его круглогубцами. Самым кончиком, помните, да? Несложный кафф из бронзовой проволоки, фото № 7

Несложный кафф из бронзовой проволоки, фото № 17

И снова отгибаем в противоположную сторону. Ура, мы сделали наружную лапку крепления!

Несложный кафф из бронзовой проволоки, фото № 18

А сейчас опасный момент…

6. Основанием носиков хватаемся точно под большим колечком!

Несложный кафф из бронзовой проволоки, фото № 19

Наворачиваем такое же большое колечко. Старайтесь сделать кафф максимально симметричным, колечки должны быть ровными и аккуратными!

Несложный кафф из бронзовой проволоки, фото № 20

7. Снова выводим проволоку на перпендикуляр к декоративной части каффа.

Ну, почти правильно. Несложный кафф из бронзовой проволоки, фото № 7

Несложный кафф из бронзовой проволоки, фото № 22

8. Отмеряем около 2-2,5 см…

Несложный кафф из бронзовой проволоки, фото № 23

И отрезаем от мотка!

Наконец-то!

Несложный кафф из бронзовой проволоки, фото № 24

Вот что должно у вас получиться. Несложный кафф из бронзовой проволоки, фото № 7

Несложный кафф из бронзовой проволоки, фото № 26

9. Знакомый приём!

Кончиком круглогубцев за кончик проволоки хватаем…

Несложный кафф из бронзовой проволоки, фото № 27

…и колечко завиваем!

Несложный кафф из бронзовой проволоки, фото № 28

Наматываем сколько намотается. Следите за тем, чтоб спираль была плоской!

Несложный кафф из бронзовой проволоки, фото № 29

Декоративная часть каффа готова!

10. Захватываем внутреннюю лапку крепления самым основанием носиков.

Несложный кафф из бронзовой проволоки, фото № 30

Делаем аккуратное и плавное скругление.

Несложный кафф из бронзовой проволоки, фото № 31

Тут лучше не торопитесь, аккуратно пройдите круглогубцами каждый миллиметр проволоки!

Несложный кафф из бронзовой проволоки, фото № 32

Половина крепления готова! Ещё чуть-чуть!

Несложный кафф из бронзовой проволоки, фото № 33

11. Теперь в ту же сторону отгибаем внешнюю лапку крепления.

Несложный кафф из бронзовой проволоки, фото № 34

12. Совет от мастера, от меня, то есть. Несложный кафф из бронзовой проволоки, фото № 7

Если сделать внутреннюю лапку крепления чуть приоткрытой, а внешнюю, наоборот, посильнее сплющить, то кафф будет держаться на ушке гораздо лучше и удобнее!

Несложный кафф из бронзовой проволоки, фото № 36

Пам-пам, носите на здоровье!

Несложный кафф из бронзовой проволоки, фото № 37

А теперь самое важное!

Спасибо, что посмотрели мой мастер-класс! Надеюсь, он вам пригодится. Несложный кафф из бронзовой проволоки, фото № 7

Если вам всё понравилось, сделайте доброе дело — лайкните. Несложный кафф из бронзовой проволоки, фото № 7

Ваша Женя из магазина ~Dragon’s Cliff~

Схема подключения

для добавления новой розетки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы для добавления новой электрической розетки к существующей цепи. Включены меры по использованию существующей схемы розетки или схем освещения и выключателей в качестве источника для новой розетки.

Подключение новой розетки к другой розетке

diagram to add a new outlet to another outlet

Чтобы добавить новую розетку к группе уже имеющихся розеток, соедините новые провода с одним набором проводов на одной из существующих розеток. Проложите двухжильный кабель от существующей розетки к новому месту розетки.

На этой схеме каждая розетка подключена к следующей с помощью клемм для передачи напряжения, поэтому каждая розетка имеет 4 подключенных к ней провода, не считая заземления. Чтобы подать напряжение на новую розетку, отключите оба черных и оба белых провода от существующей розетки. Соедините оба существующих черных провода вместе с черным проводом, идущим к новой розетке, и коротким гибким проводом, чтобы снова подключить к существующей розетке. Таким же образом соедините белые провода. Кроме того, соедините провод заземления от нового кабеля с другими проводами заземления в розетке.

Схема подключения

для новой розетки выключателя света

wiring diagram for adding a new outlet off a light switch

На этой схеме показана проводка для новой розетки, добавленной от выключателя света. Переключатель должен иметь всегда находящийся под напряжением провод для источника и нейтральный провод для обратного пути. Эта розетка не может быть добавлена ​​к переключателю, подключенному как петля для управления освещением.

Здесь горячий источник соединен кабелем обратно с переключателем и с черным проводом на новом двухжильном кабеле, идущем к новой розетке.Нейтраль соединяется в распределительной коробке как с существующим светом, так и с белым нейтральным проводом в новом месте. Наконец, новый провод заземления соединяется с другими проводами заземления в распределительной коробке.

Подключение новой коммутируемой розетки от источника света

wiring diagram to add a new switched outlet from a light

Здесь новая розетка добавляется к существующей цепи осветительной арматуры, создавая новую переключаемую розетку. Источником для этой схемы является выключатель света. Соединения выполняются на осветительной арматуре, отсоединив черный и белый провода от светильника.Новые выходные провода соединяются с каждым из этих существующих проводов вместе с гибким проводом для подключения обратно к клеммам освещения. При таком расположении новая розетка будет выключаться и включаться вместе с осветительной арматурой.

Подключение новой розетки к светильнику

wiring diagram to add a new outlet off a light fixture

На этой принципиальной схеме показана проводка для новой розетки, подключенной к существующему осветительному устройству, где источник тепла находится на потолочной коробке. Для управления освещением используется контур переключателя с доступным нейтральным проводом, который соответствует требованиям NEC 2011.

Новый 2-проводной кабель идет от коробки осветительной арматуры к новому месту розетки. Источник в горячем состоянии подключается к новому черному проводу и черному проводу контура переключателя. Нейтраль соединена с новым белым проводом и косичкой обратно к клемме легкой нейтрали. Новый провод заземления стыкуется с существующими проводами заземления в потолочной коробке. При таком расположении новая розетка всегда горячая.

Подключение новой розетки к трехпозиционному переключателю

diagram to add a new outlet off a 3 way light switch

На этой схеме розетка добавлена ​​к трехсторонней схеме освещения, где источник входит до переключателей.Он не управляется переключателями, а всегда горячий. Новый 2-проводной кабель проходит от трехпозиционной распределительной коробки источника до нового места розетки.

Горячий провод источника отсоединяется от цепи в распределительной коробке, и новый черный провод для розетки сращивается. Аналогичным образом нейтраль новой розетки соединяется с нейтральными проводами схемы. Новый провод заземления стыкуется с другими существующими проводами заземления в распределительной коробке. Это дополнение не влияет на существующую схему трехпозиционного переключателя.

Еще подобное на Do-It-Yourself-Help.com

.Схема подключения

для нескольких розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит несколько схем для 2 или более розеток в одной цепи. Проводка для множественных прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток поставляется с защищенными и незащищенными устройствами.

Подключение нескольких розеток в серии

wiring diagram for receptacles outlets in a row

На этой схеме розетки подключены в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания пигтейла, как показано на следующей схеме, может создать проблему с самым слабым звеном.При использовании этого метода любой разрыв или неисправность одной розетки, скорее всего, приведет к отказу всех последующих розеток.

Схема подключения

для нескольких розеток

wiring diagram for multiple outlets in a series connected with pigtails

На этой схеме показана проводка для нескольких розеток, каждая из которых подключается к источнику по отдельности. Все провода соединены в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Такая разводка позволяет подавать напряжение на каждую розетку независимо от остальных в цепи.

Схема подключения

для двойных розеток

wiring diagram for multiple outlets together with two sources

Здесь 3-проводной кабель проложен от двухполюсного выключателя, обеспечивающего независимое напряжение 120 В на два набора из нескольких розеток. Нейтральный провод схемы используется обоими устройствами. Эта проводка обычно используется в кухонной цепи на 20 А, где требуются два источника питания для приборов, например, для холодильника и микроволновой печи в одном месте.

Схема подключения

для нескольких GFCI

wiring diagram for multiple gfci receptacles outlets in a series

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника.Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника присоединены к линейным клеммам на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

wiring diagram for multiple outlets in a row and a gfci at the end

Здесь в конце ряда дуплексных розеток добавлена ​​розетка gfci для защиты одного места. Первая розетка подключается к источнику, и от коробки к коробке проходит двухжильный кабель. Все провода соединены косичками на устройствах, чтобы пропускать ток к следующему.Клеммы нагрузки на gfci не используются, и это не защищает другие розетки в цепи.

Подключение GFCI для защиты нескольких розеток

wiring diagram of a gfci to protect multiple outlets in a series

Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, идущих после него, что известно как защита нескольких мест. Двухжильный кабель идет от GFCI ко всем следующим розеткам. Клеммы линии на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой последующей розетке с помощью соединительного кабеля.Благодаря этому каждая дуплексная розетка подключена напрямую к gfci.

Еще подобное на Do-It-Yourself-Help.com

.

Как выловить электрический кабель для удлинения домашней электропроводки

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице представлены некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля. Чтобы облегчить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы увидеть конец рыболовной ленты и помочь направить кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.

Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам.Белый — нейтральный провод, он возвращает электричество к сервисной панели для замыкания цепи. Зеленый, а в случае кабеля NM — неизолированный провод — это земля. Это страховочный трос, который в случае короткого замыкания немедленно передает электричество на землю.

При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете. Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG.Большинство цепей освещения и розеток будут на 15 ампер и используют 14/2 или 14/3, но некоторые из этих цепей могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта. В зависимости от калибра и глубины коробки существует ограничение на количество проводов, разрешенных внутри розетки. Если добавление новых приведет к превышению лимита, возможно, удастся добавить в схему распределительную коробку.

В поисках источника электричества

diagram of wall and ceiling structure with internal wiring

Вероятно, будет несколько вариантов источника питания для новой розетки.Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы подключить цепь к другой комнате или другому этажу дома.

При подключении к существующей розетке всегда можно удлинить цепь из коробки с количеством проводов, идущих к ней, меньше максимального, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток . Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки, чтобы расширить цепь по этой ссылке.

Определитесь с местом для новой электрической арматуры и источником. Определите, внутри каких стен и потолков нужно проложить кабель. Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.

Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного приспособления, расположенного ниже, его нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже.Петлю переключателя также нужно будет провести от стены в комнате ниже к новому потолочному креплению.

drawing demonstrating taking electrical power from a wall outlet in an adjacent room

Коснитесь смежной комнаты

В этом примере новая настенная розетка может быть установлена ​​с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключателя на новый осветительный прибор. Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.

drawing demonstrating taking electrical power from an outlet for a new light

Метчик верхней розетки для нового потолочного крепления

Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.

drawing demonstrating running armored cable behind a baseboard

Как закопать армированный кабель

В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены. При использовании этого метода металл защитит провода от проколов гвоздями, но следует проявлять осторожность при установке плинтусов, чтобы не задеть проводку.

Этот метод не работает с более тонкими стеновыми материалами, такими как полдюймовый гипсокартон, требуется по крайней мере дюйма стенового материала, чтобы закопать металлическую оболочку.Для стен толщиной менее 1/4 дюйма на стойках позади плинтуса можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.

drawing demonstrating adding a new junction box from an outlet

Добавление распределительной коробки

Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку. Отрежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.

По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, которая используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.

Врезание в стены

drawing demonstrating where to cut wallboard to run new wiring

После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля. Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, необходимо вырезать небольшое отверстие в углу, где встречаются стена и потолок.Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.

Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.

После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона. Перед установкой новой коробки используйте отверстие для облегчения прокладки нового кабеля.

drawing demonstrating how to cut a notch in a wall frame top plate

Надрез на верхней пластине

Отметьте и прорежьте отверстие шириной около 4 дюймов в стене, чтобы открыть верхнюю пластину и несколько дюймов полости в стене. Также сделайте несколько сантиметров в потолке, чтобы можно было потянуться за ленту с рыбой.

Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и штукатурку для гипсокартона, используйте сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте выемку примерно на ½ дюйма глубиной между разрезами.

После завершения установки закройте выемку металлическим экраном, доступным в электрическом разделе домашних магазинов. Отремонтируйте стену над щитом и дыру в потолке, чтобы закончить.

drawing demonstrating how to bore a hole in a wall frame soleplate

Расточка подошвы

Чтобы пройти на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом имеющемся напольном покрытии или обшивке. Для просверливания отверстий используйте сверло с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма.Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту для гвоздей к элементам каркаса везде, где через него проходит кабель.

Протянуть новый кабель

drawing demonstrating pulling new wiring with a fish tape from outlet to switch box

После вырезания отверстий для доступа снимите розетку источника и коробку вывода, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и отогните их, пока не встанет новый провод.

Чтобы выполнить пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника.Изолентой закрепите около 6 дюймов кабеля на рыболовной ленте и протяните его через отверстие переключателя. Отрежьте ее от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.

drawing demonstrating pulling new wiring from a switch box to a ceiling hole

Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его вверх через угловое отверстие. Отрежьте его и оставьте несколько дюймов незащищенными.

drawing demonstrating pulling new wiring from a ceiling corner to a ceiling fixture box

Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению.Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.

drawing demonstrating pulling new wiring through a wall soleplate

Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижней комнаты через подошву к источнику. Протяните его обратно через подошву в углубление под потолком.

drawing of electrician

Наконечники для электрического кабеля для рыбалки

Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия.Протолкните ленту для рыбы от отверстия, где вы хотите установить новую розетку, к месту расположения источника. Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.

drawing demonstrating how to move electrician

При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, одновременно нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, поворот катушки повернёт конец ленты в том же направлении.Обычно это позволяет отвести ленту вокруг каркаса и труб.

drawing demonstrating how to tape cable to electrician

Когда у вас будет лента с рыбой через внутренние стенки, прикрепите около 6 дюймов нового кабеля к концу. Снимите изоляцию и согните отдельные провода через загнутый конец ленты так, чтобы они лежали как можно более плоско и сужались к точке на передней кромке. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.

Сделать все необходимые повороты для прокладки нового кабеля может быть непросто. Чтобы упростить задачу, постарайтесь протянуть ее как можно прямее через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой панели, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабив конструкцию и создав угрозу безопасности.

Еще подобное на Do-It-Yourself-Help.com

.Схема подключения

для розеток GFCI

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены электрические схемы розеток прерывателя цепи замыкания на землю (gfci). Включены схемы для нескольких gfci, защищенной стандартной дуплексной розетки и защищенного светильника. Также показана проводка для выключателя и розетки gfci в одной коробке. Чтобы подключить автоматический выключатель gfci, перейдите по этой ссылке и подключите комбинированный переключатель gfci по этой ссылке.

Подключение розетки GFCI и выключателя света

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное расположение в ванной с ограниченным пространством.Горячий источник подключается к клемме LINE на розетке и к одной клемме переключателя света. Нейтральный и заземляющий провода соединены вместе и идут к каждому устройству в цепи. Эта проводка обеспечивает защиту GFCI в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение розеток GFCI к защищенной розетке

gfci outlet wiring in a series with a protected duplex receptacle at the end

Эта проводка gfci обеспечивает защиту дуплексной розетки в конце серии. При подключении клемм нагрузки к последнему gfci розетка на конце защищена и может использоваться так же, как если бы она была одной из розеток gfci.Один прерыватель цепи замыкания на землю в начале цепи можно использовать таким же образом для защиты нескольких последовательных розеток, как показано на схеме ниже.

wiring diagram of a gfci receptacle to protect multiple duplex outlets

Розетка GFCI в серии с незащищенной розеткой

wiring multiple ground fault circuit interrupter

На этой схеме показано подключение нескольких розеток прерывателя цепи при замыкании на землю с незащищенной дуплексной розеткой на конце цепи. Клеммы нагрузки на GFCI не используются, и последняя розетка подключается непосредственно к источнику цепи.При такой схеме подключения каждый GFCI обеспечивает защиту в одном месте, а последняя розетка в серии не защищена от замыканий на землю.

Проводка розетки GFCI для защиты источника света

diagram for gfci outlet wiring with a protected light and switch

На этой схеме показано подключение цепи с 2 розетками gfci, за которыми следуют свет и выключатель. При подключении переключателя к клеммам нагрузки на последнем GFCI переключатель и свет также защищены от замыканий на землю. Этот метод подключения gfci можно найти в ванной или на кухне, где выключатель может находиться рядом с источником воды.

Метод подключения GFCI с незащищенным светом

gfci wiring diagram with a light and switch not protected from ground faults

На этой схеме показано подключение цепи с 2 розетками gfci, за которыми следуют незащищенный свет и выключатель. Вывод выключателя света подключается непосредственно к источнику, идущему от цепи. При таком способе подключения световая цепь не защищена от замыканий на землю.
